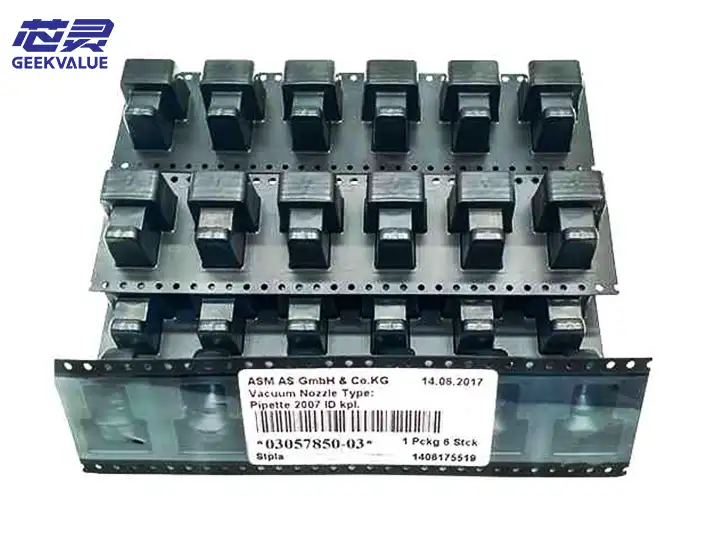

ASM SIPLACE 2007 ծայրակալը միջինից մեծ բաղադրիչների տեղադրման ծայրակալ է, որը հատուկ նախագծված է Siemens-ի SIPLACE տեղադրման մեքենաների համար: Այն հիմնականում օգտագործվում է ավելի մեծ SMD բաղադրիչներ վերցնելու և տեղադրելու համար: Ծայրակալը լայնորեն օգտագործվում է SMT արտադրության մեջ՝ իր բարձր կայունության, մաշվածության դիմադրության և բազմակողմանիության շնորհիվ, և հատկապես հարմար է արդյունաբերական էլեկտրոնիկայի, ավտոմոբիլային էլեկտրոնիկայի և սնուցման մոդուլների ոլորտներում արտադրական կարիքների համար:
2. Հիմնական գործառույթները և կիրառելի նյութերը
(1) Ներծծված նյութերի հիմնական տեսակները
Էլեկտրաէներգիայի սարքեր.
TO-220, TO-247, DPAK և այլ հզորության MOSFET/դիոդներ
Մեծ չափի էլեկտրոլիտիկ կոնդենսատորներ (օրինակ՝ φ10 մմ կամ ավելի)
Միակցիչներ՝
Պլատից-պլատ միակցիչներ
Գլխարկներ, վարդակներ
Էլեկտրամեխանիկական բաղադրիչներ՝
Ռելեներ, տրանսֆորմատորներ, ինդուկտորներ
Հատուկ ձևավորված բաղադրիչներ.
Ջերմափոխանակիչներ, պաշտպանիչ ծածկոցներ, մետաղական կորպուսի բաղադրիչներ
(2) Ֆունկցիոնալ առանձնահատկություններ
Բարձր ներծծման դիզայն. Վակուումային բացվածքը մեծ է և կարող է կայուն կերպով կլանել ավելի ծանր բաղադրիչները (սովորաբար աջակցում է 5-20 գ):
Հակաստատիկ մշակում. Որոշ մոդելներ օգտագործում են ESD-անվտանգ նյութեր՝ զգայուն բաղադրիչների վնասումը կանխելու համար:
Հագուստի դիմացկուն ծայր. Վոլֆրամի կարբիդ կամ կերամիկական ծածկույթ՝ ծառայության ժամկետը երկարացնելու համար:
3. Տեխնիկական բնութագրեր
Պարամետրերի տեխնիկական բնութագրերը
Ծայրակալի տեսակ՝ 2007 (ստանդարտ համար)
Կիրառելի բաղադրիչի չափսը՝ 5մմ×5մմ ~ 30մմ×30մմ (կախված կոնկրետ մոդելից)
Բաղադրիչի առավելագույն քաշը՝ մոտ 20 գ (անհրաժեշտ է օգտագործել բարձր վակուումային գեներատորի հետ)
Նյութը՝ չժանգոտվող պողպատ (SUS304)
Հուշում. Վոլֆրամի կարբիդ/պոլիուրեթան (քերծվածքներից պաշտպանող)
Ինտերֆեյսի ստանդարտ։ Համատեղելի է SIPLACE CP շարքի տեղադրման գլխիկների հետ (օրինակ՝ CP20, CP12):
Վակուումի պահանջ -70 կՊա ~ -90 կՊա (կարգավորվում է բաղադրիչի քաշին համապատասխան)
4. Կառուցվածքային նախագծում
(1) Մեխանիկական կառուցվածք
Մարմին՝ չժանգոտվող պողպատից պատրաստված ճշգրիտ մշակում՝ երկարատև օգտագործումն առանց դեֆորմացիայի ապահովելու համար։
Ծայրակալի ծայրը՝
Հարթ գլխիկի դիզայն. հարմար է հարթ բաղադրիչների համար (օրինակ՝ ջերմափոխանակիչներ):
Ակոսային դիզայն. Որոշ մոդելներ ունեն գոգավոր կառուցվածք՝ բաղադրիչների կցորդիչներով կլանումը հեշտացնելու համար:
Կնքման օղակ՝ սիլիկոնե/O-օղակ՝ վակուումային հերմետիկությունն ապահովելու համար։
(2) Հատուկ մոդելներ
2007-ESD: Հակաստատիկ տարբերակ զգայուն բաղադրիչների համար։
2007-HV: Բարձր վակուումային տարբերակ ավելի ծանր բաղադրիչների համար։
5. Օգտագործման նախազգուշական միջոցներ
(1) Տեղադրում և շահագործում
Ճիշտ համապատասխանեցրեք տեղադրման գլխիկը. Համոզվեք, որ ծայրակալը համատեղելի է տեղադրման գլխիկի հետ, ինչպիսին է CP20/CP12-ը։
Վակուումային ճնշման ստուգում. նոր ծայրակալը տեղադրելուց հետո ստուգեք վակուումային արտահոսքը։
Z-առանցքի բարձրության կարգավորում. մեծ բաղադրիչները պահանջում են ավելի մեծ ներքևի շարժում՝ բախումից խուսափելու համար։
(2) Սպասարկում
Կանոնավոր մաքրում.
Օգտագործեք ուլտրաձայնային մաքրող միջոց (սպիրտ + ապաիոնացված ջուր)՝ զոդման մածուկի մնացորդները հեռացնելու համար։
Ստուգեք ծայրակալի մաշվածությունը և անհրաժեշտության դեպքում փոխարինեք։
Հերմետիկության ստուգում. Օգտագործեք վակուումային դետեկտոր՝ ամեն ամիս արտահոսքի արագությունը ստուգելու համար:
(3) Արգելքներ
Ավելորդ քաշով օգտագործման արգելքներ. 20 գրամից ավելի քաշ ունեցող բաղադրիչները պետք է փոխարինվեն հատուկ ծայրակալներով։
Խուսափեք տպատախտակի հետ բախումից. մեծ ծայրակալները հեշտությամբ քերծում են բարձիկները, ուստի բարձրությունը պետք է ճշգրիտ տրամաչափվի։
6. Հաճախ հանդիպող խնդիրներ և լուծումներ
Խափանման երևույթ Հնարավոր պատճառ Լուծում
Անկայուն հավաքում 1. Անբավարար վակուում
2. Ծայրակալի խցանում 1. Ստուգեք վակուումային գիծը
2. Մաքրեք կամ փոխարինեք ծորակը
Բաղադրիչի տեղադրման շեղում 1. Ծայրակալի դեֆորմացիա
2. Կալիբրացման շեղում 1. Փոխարինեք ծորակը
2. Վերակարգավորեք տեղակայման կոորդինատները
Բաղադրիչի մակերեսը քերծվում է 1. Ծայրակալի նյութը չափազանց կոշտ է
2. Չափազանց խորը սեղմեք։ 1. Դրա փոխարեն օգտագործեք պոլիուրեթանային ծայրակալ։
2. Կարգավորեք Z-առանցքի պարամետրերը
Բարձր նետման արագություն 1. Ծայրակալի մաշվածություն
2. Բաղադրիչները չեն համապատասխանում տեխնիկական բնութագրերին 1. Փոխարինեք ծորակը
2. Ստուգեք բաղադրիչների չափերի համապատասխանությունը
7. Այլընտրանքային լուծումներ
Բնօրինակ ծորակ՝ ASM SIPLACE 2007 (բարձր ճշգրտությամբ, բայց ավելի բարձր գնով):
Երրորդ կողմի համատեղելի ծայրակալներ՝ ինչպիսիք են PH (Panasonic), NozzleMaster և այլ ապրանքանիշեր (անհրաժեշտ է ստուգել համատեղելիությունը):
8. Եզրակացություն
ASM SIPLACE 2007 ծորակները իդեալական են միջին և մեծ չափի բաղադրիչների հետ աշխատելու համար: Դրանց ամուր դիզայնը, բարձր կայունությունը և բազմակողմանիությունը դրանք անփոխարինելի են դարձնում էլեկտրական էլեկտրոնիկայի և արդյունաբերական կառավարման ոլորտներում: Կանոնավոր սպասարկումը, ճիշտ շահագործումը և ժամանակին փոխարինումը արտադրության արդյունավետությունն ապահովելու գրավականն են:
