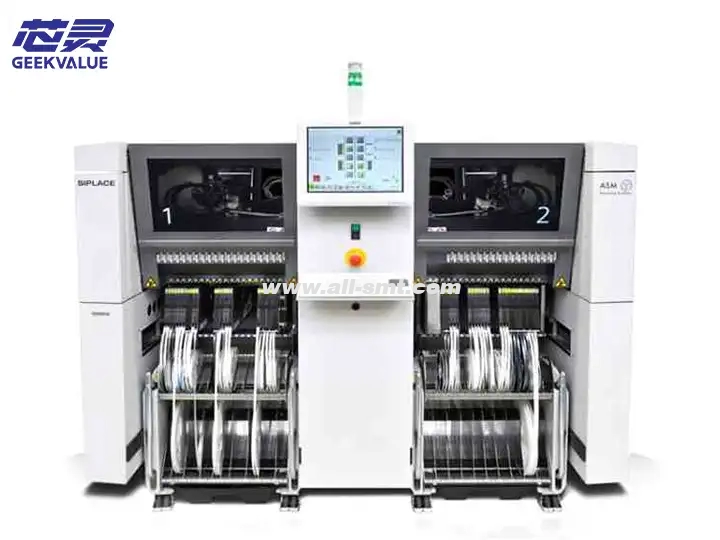

Siemens siplace հավաքող և տեղադրող մեքենա sx4

Siemens SIPLACE X4-ը (կարճ՝ SX4) Siemens Electronic Assembly Systems-ի կողմից (այժմ՝ ASM Assembly Systems-ի ներքո) թողարկված բարձր արագությամբ մոդուլային տեղադրման մեքենա է: Այն առանձնանում է բարձր ճշգրտությամբ, բարձր ճկունությամբ և բարձր արտադրողականությամբ և հարմար է միջինից մինչև բարձրակարգ էլեկտրոնային արտադրության ոլորտների համար, ինչպիսիք են կապը, ավտոմոբիլային էլեկտրոնիկան, բժշկական սարքավորումները և այլն:

2. Հիմնական առավելություններ

Բարձր արագություն և բարձր ճշգրտություն

Տեսական տեղադրման արագությունը կարող է հասնել >100,000 CPH-ի (կախված կոնֆիգուրացիայից):

Կրկնման ճշգրտությունը հասնում է ±25μm @3σ, աջակցելով միկրո բաղադրիչներին, ինչպիսիք են 01005-ը և 0.3 մմ քայլ QFN-ը։

Մոդուլային դիզայն

Բազմաթև և բազմատեղադրման գլխիկները կարող են ճկուն կերպով կարգավորվել՝ հատուկ ձևի բաղադրիչների խառը արտադրությունը և բարձր արագությամբ տեղադրումը ապահովելու համար։

Ինտելեկտուալ կալիբրացման համակարգ

Հագեցած «On-the-Fly Vision» տեխնոլոգիայով, տեղադրման ընթացքում իրական ժամանակում դիրքի ուղղումը նվազեցնում է պարապուրդի ժամանակը։

Ուժեղ համատեղելիություն

Աջակցում է բազմազան բաղադրիչներ՝ 0201-ից մինչև մեծ միակցիչներ, պաշտպանիչ ծածկոցներ և այլն, և կարող է ընդլայնել վաֆլիի (Die Bonder) գործառույթը։

Թվային ինտեգրացիա

Աջակցում է ASM OMS-ին (օպտիմալացման կառավարման ծրագրակազմ) և Industry 4.0 ինտերֆեյսին՝ արտադրական տվյալների հետագծելիությունն ու վերլուծությունն ապահովելու համար։

III. Հիմնական առանձնահատկությունները

Գլխի տեղադրման տեխնոլոգիա

Լրացուցիչ պտտվող տեղադրմամբ գլխիկ (օրինակ՝ SpeedStar գլխիկ) կամ բարձր ճշգրտությամբ գլխիկ՝ տարբեր բաղադրիչների պահանջները բավարարելու համար։

Սնուցման համակարգ

Աջակցում է կրկնակի գծի սնուցողին (Dual Lane Feeder), նյութի փոփոխություն առանց մեքենան կանգնեցնելու, բարելավելով արդյունավետությունը։

Տեսողական համակարգ

Բարձր թույլտվությամբ տեսախցիկը (օրինակ՝ 12 մեգապիքսել) բազմասպեկտրալ լուսավորության հետ միասին ճշգրիտ նույնականացնում է բարդ բաղադրիչները (օրինակ՝ BGA, PoP):

Հարմարվողական տեղաբաշխում

Ճնշման կառավարման տեխնոլոգիա (Z-առանցքի ուժի կառավարում)՝ բաղադրիչների վնասումից կամ սառը եռակցումից խուսափելու համար։

4. Հիմնական տեխնիկական բնութագրերը

Ապրանքի պարամետրեր

Տեղադրման արագություն՝ մինչև 100,000+ CPH (կախված կոնֆիգուրացիայից)

Տեղադրման ճշգրտություն ±25μm @3σ

Բաղադրիչների միջակայքը՝ 01005 ~ 150 մմ × 150 մմ

Սնուցողների քանակը՝ մինչև 200+ (8 մմ ժապավեն)

Հիմքի չափսը՝ 50մմ × 50մմ ~ 510մմ × 460մմ

Ծրագրային հարթակ SIPLACE Pro/ASM OMS

5. Հաճախակի խափանումներ և սպասարկման գաղափարներ

1. Տեղաբաշխման փոխհատուցում

Հնարավոր պատճառները՝

Տեսողական կալիբրացման շեղում;

Ծայրակալի մաշվածություն կամ աղտոտում;

Բաղադրիչի պարամետրերի կարգավորման սխալ (օրինակ՝ հաստություն, չափս):

Լուծման քայլերը.

Մաքրեք տեսախցիկի օբյեկտիվը և ծայրակալը։

Վերակարգավորեք տեսողական համակարգը (օգտագործելով ստանդարտ տրամաչափման տախտակ)։

Ստուգեք բաղադրիչների գրադարանի պարամետրերը և թարմացրեք տեղադրման կոորդինատները։

2. Բարձր նետման հաճախականություն

Հնարավոր պատճառները՝

Անբավարար վակուում ծորակի մոտ (խցանում կամ արտահոսք);

Սնուցողի աննորմալ քայլվածքը;

Բաղադրիչի ճանաչման ձախողում (լուսավորության կամ ֆոկուսի խնդիր):

Լուծման քայլերը.

Ստուգեք վակուումային գիծը և ֆիլտրը;

Մաքրեք կամ փոխարինեք վարդակը;

Կարգավորեք սնուցող փոխանցման դիրքը;

Օպտիմալացնել տեսողական լուսավորության պարամետրերը։

3. Մեքենայի ահազանգ (սերվոշարժիչի խափանում)

Հնարավոր պատճառները՝

Շարժիչի գերբեռնվածություն կամ կոդավորիչի անսարքություն;

Հզորության տատանում;

Մեխանիկական խցանում։

Լուծման քայլերը.

Վերագործարկեք համակարգը և դիտարկեք ազդանշանի կոդը (օրինակ՝ E-stop կամ Axis Error):

Ստուգեք ուղեցույցի ռելսի և կապարային պտուտակի յուղումը։

Չափեք սերվո շարժիչի լարումը։

4. Սնուցողը չի կերակրում

Հնարավոր պատճառները՝

Ժապավենը կպած է, կամ կոճղի լարվածությունը աննորմալ է։

Սենսորը կեղտոտ է;

Վատ էլեկտրական միացում։

Լուծման քայլերը.

Ձեռքով քաշեք ժապավենը՝ խցանումը հեռացնելու համար։

Մաքրեք սնուցող սարքի սենսորը;

Վերամիացրեք ազդանշանային գիծը։

VI. Տեխնիկական սպասարկման առաջարկություններ

Ամենօրյա սպասարկում.

Ամեն օր մաքրեք ծորակը և տեսախցիկի օբյեկտիվը։

Պարբերաբար յուղեք գծային ուղեցույցը և կապարային պտուտակը։

Պարբերական կալիբրացում՝

Ամեն ամիս կատարեք տեսողական համակարգի և տեղադրման գլխիկի ճշգրիտ կարգաբերում։

Պահեստամասերի կառավարում.

Ստանդարտ կրող մասեր՝ ծայրակալ, վակուումային ֆիլտր, սնուցող պարագաներ։

VII. Ամփոփում

Siemens SX4-ը հարմար է բարձր խառնուրդային, մեծ ծավալի արտադրական միջավայրերի համար՝ իր մոդուլային դիզայնի, բարձր ճշգրտության տեղադրման և ինտելեկտուալ կառավարման շնորհիվ: Սպասարկման ընթացքում անհրաժեշտ է կենտրոնանալ կանխարգելիչ սպասարկման վրա և արագորեն հայտնաբերել խնդիրները՝ խափանման կոդերի և համակարգի գրանցամատյանների հետ համատեղ: Բարդ խափանումների դեպքում (օրինակ՝ սերվո համակարգի խնդիրներ) խորհուրդ է տրվում կապվել ASM-ի պաշտոնական տեխնիկական աջակցության կամ լիազորված սպասարկման մատակարարների հետ:

Եթե ​​Ձեզ անհրաժեշտ է ավելի կոնկրետ շահագործման ձեռնարկ կամ սխալի կոդի մեկնաբանություն, կարող եք դիմել SIPLACE X4 սպասարկման ձեռնարկին կամ աջակցություն ստանալ ASM-ի հեռակառավարվող ախտորոշիչ գործիքի միջոցով։
