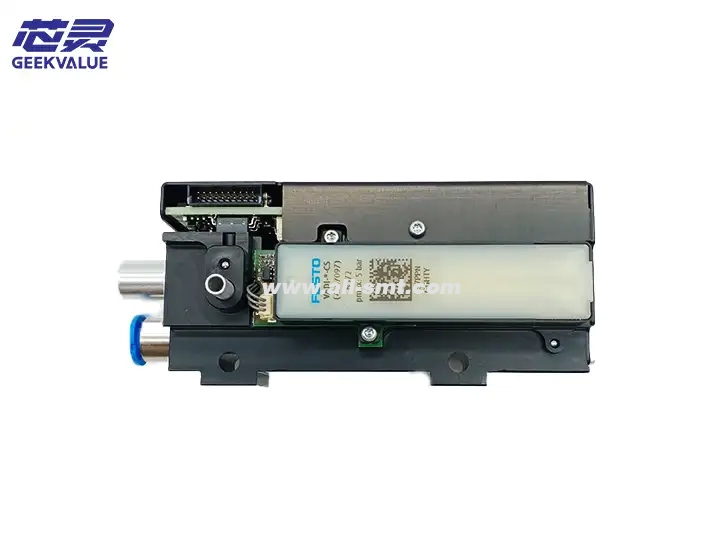

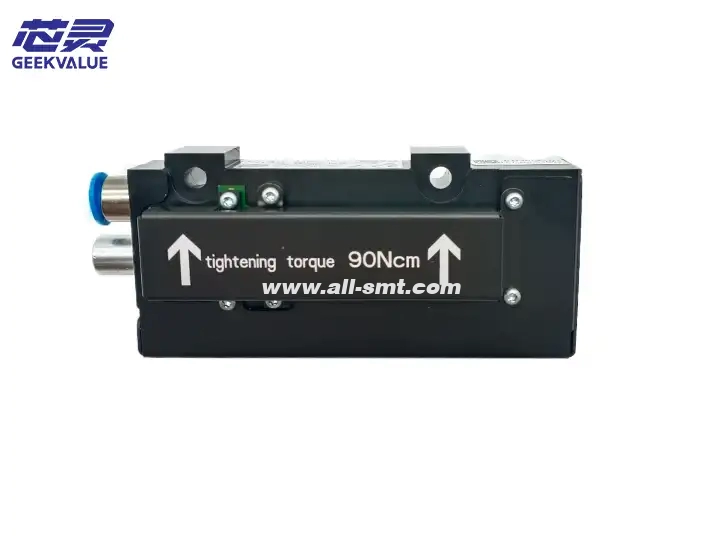

ASM SIPLACE CP20P2 Ventil za regulaciju pritiska 03136795

Slijedi sveobuhvatan uvod u ASM SMT mašinu CP20P2 generator vakuuma sa patch glavom 03136795, koji obuhvata njegove funkcije, strukturu, princip rada, scenarije primjene, održavanje i rješavanje problema itd.:

1. Osnovni pregled

Model: 03136795

Namjena: Generator vakuuma dizajniran posebno za ASM SIPLACE CP20P2 patch glavu, koji se koristi za generiranje negativnog pritiska (vakuuma) za adsorpciju i montažu elektronskih komponenti.

Primjenjiva oprema: ASM SIPLACE CP20P2 glava za krpljenje velike brzine (uobičajeno se koristi u mašinama za krpljenje X serije ili D serije).

Osnovna funkcija: Osigurati da su komponente stabilno adsorbirane tokom branja, transporta i postavljanja kako bi se izbjeglo padanje ili pomjeranje.

2. Osnovne funkcije

Generisanje vakuuma: Pretvaranje komprimovanog vazduha (pozitivnog pritiska) u negativni pritisak za brzu adsorpciju komponenti.

Podešavanje pritiska: Stepen vakuuma može se podesiti prema veličini komponente (kao što su 0201 male komponente ili veliki IC-ovi).

Brzi odziv: podržava brzo kretanje glave patch-a (kao što je 30.000+ CPH) kako bi se postiglo preuzimanje i postavljanje u milisekundi.

Višekanalna kontrola: Neki modeli podržavaju nezavisnu kontrolu vakuumskog puta više mlaznica.

3. Tehničke karakteristike

Visokoefikasan dizajn:

Primjenom Venturijevog principa (Venturijevog efekta), stabilan vakuum se može generirati bez mehaničke pumpe.

Niska potrošnja plina, smanjenje potrošnje komprimiranog zraka i smanjenje troškova proizvodnje.

Kompaktna struktura: Integrisani dizajn, pogodan za uski prostor CP20P2 patch glave.

Trajnost:

Materijal je otporan na habanje (kao što je aluminijska legura ili inženjerska plastika).

Otporan na česta paljenja i gašenja i vibracije.

Kompatibilnost: Podržava različite tipove mlaznica (kao što su Φ0,7 mm ~ Φ2,0 mm).

4. Struktura i sastav

Funkcionalni opis komponente

Ulaz zraka Povezuje se na cjevovod komprimiranog zraka (tipičan pritisak: 0,4~0,6 MPa).

Vakuumska šupljina generira negativni pritisak brzim protokom zraka kroz uski kanal.

Izlazni otvor za vakuum Spojite mlaznicu za adsorpciju komponenti.

Prigušivač smanjuje buku protoka zraka (integrisan u nekim modelima).

Filterska jedinica Opcionalna konfiguracija za sprečavanje ulaska prašine u vakuumsku liniju (zaštita komponenti i mlaznica).

5. Princip rada

Ulaz komprimovanog vazduha: Protok vazduha pod visokim pritiskom ulazi u generator kroz ulaz za vazduh.

Venturijev efekat: Brzina protoka zraka se povećava pri prolasku kroz usku šupljinu, stvarajući negativni pritisak u vakuumskoj komori.

Adsorpcija komponente: Negativni pritisak hvata komponentu kroz mlaznicu.

Otpuštanje komponente: Prekinite protok zraka ili prebacite na pozitivni pritisak i komponenta je odvojena od mlaznice.

6. Scenariji primjene

Brzo postavljanje: Pogodno za precizno postavljanje komponenti kao što su otpornici, kondenzatori, QFN, BGA itd.

Proizvodnja fleksibilnih ploča (FPC): Stepen vakuuma se može podesiti kako bi se izbjeglo oštećenje tankih ploča.

Mješoviti raspored više vrsta komponenti: Jačina vakuuma različitih mlaznica kontroliše se softverom.

7. Održavanje i rješavanje problema

Uobičajeni problemi

Nedovoljan vakuum:

Razlog: blokada zračnog puta, istrošenost mlaznica, nizak pritisak komprimiranog zraka.

Rješenje: Očistite plinovod, zamijenite usisnu mlaznicu ili podesite pritisak plina.

Curenje:

Uzrok: Zaptivni prsten je ostario i cjevovod je oštećen.

Rješenje: Zamijenite zaptivku (kao što je O-prsten).

Kašnjenje odgovora:

Uzrok: Kvar solenoidnog ventila ili predugačak plinski vod.

Prijedlozi za održavanje

Dnevni pregled:

Očistite usisnu mlaznicu i vakuumski cjevovod kako biste izbjegli nakupljanje paste za lemljenje ili prašine.

Provjerite stabilnost pritiska plina (preporučeno 0,5 MPa ± 10%).

Redovno održavanje:

Rastavite i očistite vakuumsku komoru svaka 3 mjeseca.

Zamijenite istrošene zaptivke (pogledajte priručnik za održavanje ASM-a).

8. Koraci zamjene i instalacije

Isključivanje i zaustavljanje: Isključite opremu i ispustite preostali pritisak plina.

Rastavite stari generator: Odspojite plinovod i pričvrsne vijke te ga pažljivo izvucite.

Ugradite nove dijelove:

Poravnajte sučelje i provjerite je li zaptivni prsten netaknut.

Zategnite vijke (izbjegavajte prekomjerno zatezanje kako biste izbjegli deformaciju).

Test:

Pokrenite program za kalibraciju vakuuma nakon uključivanja mašine.

Testirajte stabilnost adsorpcije sa standardnim komponentama.

9. Tehnički parametri (primjer)

Vrijednost/opis parametra

Radni pritisak vazduha 0,4~0,6 MPa

Vakuum ≥-70 kPa (podešeno prema težini komponente)

Vrijeme odziva <10 ms

Tip interfejsa: navoj G1/8 inča ili konektor za brzo spajanje

Temperatura okoline 5~40°C

10. Zamjena i nadogradnja

Originalna dodatna oprema: Preporučuje se davanje prioriteta originalnim ASM modelima (03136795) kako bi se osigurala kompatibilnost.

Zamjena od strane treće strane: Potrebno je provjeriti sučelje plinovoda, performanse vakuuma i podudaranje veličine.

Mogućnosti nadogradnje: Novi vakuumski generatori mogu podržavati inteligentnu povratnu informaciju o pritisku ili način rada za uštedu energije, molimo vas da se obratite tehničkoj podršci ASM-a.

11. Bilješke

Ne koristite komprimirani zrak koji sadrži ulje ili vlagu kako biste izbjegli kontaminaciju komponenti ili blokiranje plinovoda.

Prilikom montaže ultra-malih komponenti (kao što je 01005), stepen vakuuma treba smanjiti kako bi se spriječilo njihovo odlijetanje.

Rezervni dijelovi moraju biti otporni na prašinu i vlagu kako bi se produžio vijek trajanja
