siplace siemens smt ޕްލޭސްމަންޓް މެޝިން d4i

1. ކޯރ ޕޮޒިޝަނިންގ އަދި ޕްރޮޑަކްޓް އެޑްވާންޓޭޖްސް

1. މާކެޓް ޕޮޒިޝަން ކުރުން

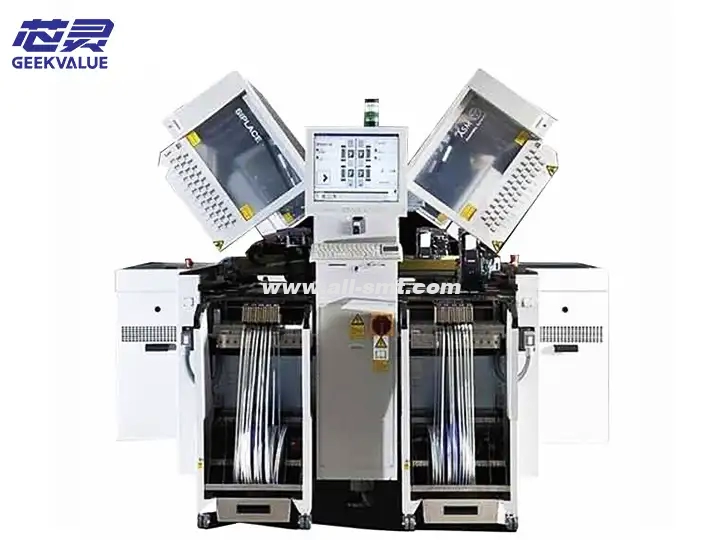

ސީމަންސް ޑީ4އައި (ސިޕްލޭސް ޑީ4އައި) އަކީ ހާއްސަކޮށް އޮޓޯމޯޓިވް އިލެކްޓްރޯނިކްސް، މެޑިކަލް އިކުއިޕްމަންޓް، އެއަރޮސްޕޭސް އަދި އިންތިހާއަށް އިތުބާރު ކުރެވޭ އެހެން ދާއިރާތަކަށް އެކަށީގެންވާ ހައި ޕްރެސިޝަން، ހައި މިކްސް ޕްރޮޑަކްޝަން ސީނަރީތަކަށް އޭއެސްއެމްގެ ފްލެގްޝިޕް މޮޑެލްއެކެވެ.

2. ވާދަވެރިކަމުގެ މައިގަނޑު ފައިދާތައް

އަލްޓްރާ-ޕްރެސިޝަން ޕްލޭސްމަންޓް: ±15μm @ 3σ (Cpk≥1.67)، މި ސިނާއަތުގެ އެންމެ މަތީ ފެންވަރު

އިންޓެލިޖެންޓް އެޑެޕްޓިވް ޕްރޮޑަކްޝަން: އެއައި ޑްރައިވަން ރިއަލް ޓައިމް ޕްރޮސެސް ކޮމްޕެންސޭޝަން ސިސްޓަމް

މޮޑިއުލަރ އެކްސްޕެންޝަން: ސަޕޯޓް ޑައުއަލް ކެންޓިލިވަރ/ކުއަޑްރޫޕްލް ކެންޓިލިވަރ ފްލެކްސިބަލް ކޮންފިގްރޭޝަން

ޒީރޯ-ޑިފެކްޓް ޕްރޮޑަކްޝަން: އިންޓަގްރޭޓެޑް 3ޑީ އެސްޕީއައި (ސޮލްޑަރ ޕޭސްޓް ޑިޓެކްޝަން) ކްލޯޒްޑް-ލޫޕް ފީޑްބެކް

އިންޑަސްޓްރީ 4.0 ތައްޔާރު: އޯޕީސީ ޔޫއޭ އަދި އެސްއީސީއެސް/ޖީއީއެމް ޕްރޮޓޮކޯލްތަކަށް ނެޓިވް ސަޕޯޓް

II. ފަންނީ އުސޫލުތައް ފުންކޮށް ތަޙުލީލުކުރުން

1. މޯޝަން ކޮންޓްރޯލް ސިސްޓަމް

ނޭނޯ ލެވެލް ލައިނަރ މެގްނެޓިކް ލެވިޓޭޝަން ޑްރައިވް (ޕޭޓެންޓް ޓެކްނޮލޮޖީ)

މެކޭނިކަލް ފްރިކްޝަން ނައްތާލުމަށް ނޮން ކޮންޓެކްޓް މެގްނެޓިކް ލެވިޓޭޝަން ގައިޑް ބޭނުންކުރުން

5ޖީ އާއި ހަމައަށް އެކްސެލެރޭޝަން، ސްޕީޑް ފްލޫކްޗުއޭޝަން <0.1%

ހަ ޑިގްރީ އޮފް ފްރީޑަމްގެ ބަދަލު ދިނުމުގެ ނިޒާމެއް

ޕީސީބީ ޑިފޯރމަޝަން/ތަމަލް އެކްސްޕެންޝަން އަށް ރިއަލް ޓައިމް ކޮމްޕެންސޭޝަން (އެކިއުރެސީ ±3μm)

2. ވިޝުއަލް ޕްރޮސެސިންގ އަރކިޓެކްޗަރ

ސަބްސިސްޓަމް ޓެކްނިކަލް ޕެރެމިޓަރސް ފަންކްޝަނަލް ޑިސްކްރިޕްޝަން

އަލްޓްރާ ހައި ސްޕީޑް އަޕްވާޑް ކެމެރާ 50އެމްޕީ ގްލޯބަލް ޝަޓަރ، 200އެފްޕީއެސް 01005 ކޮމްޕޮނެންޓް 3ޑީ މޯރފޮލޮޖީ ރިކޮންސްޓްރަކްޝަން

އިންފްރާރެޑް ލޭޒަރ އިން އުސްމިން ވަޒަންކުރުން 0.1μm ރިޒޮލިއުޝަން ޕެޑް ކޮޕްލެނަރިޓީ ޑިޓެކްޝަން

މަލްޓި ސްޕެކްޓްރަލް ލައިޓިންގ 8 ވޭވްލެންޖް ޕްރޮގްރާމް ކުރެވޭ އެލްއީޑީ ކޮމްޕޮނެންޓް ރިފްލެކްޓިވް އިންޓަފެރެންސް ނައްތާލުން

3. ބުއްދިވެރި ކާނާ ދިނުމުގެ ނިޒާމެއް

އައިފީޑަރ 4.0 އިންޓެލިޖެންޓް ފީޑަރ އެވެ

މެޓީރިއަލްސް އޮޓޮމެޓިކުން ދެނެގަތުމަށް ބިލްޓް-އިން އާރްއެފްއައިޑީ ޗިޕް

ޕްރެޝަރ ސެންސަރ އިން ޓޭޕް ޓެންޝަން މޮނިޓަރ ކުރެއެވެ

ޕްރިޑިކްޓިވް މެއިންޓެނަންސް ރިމައިންޑަރ ފަންކްޝަން

III. ކީ ޕާފޯމަންސް ޕެރަމިޓަރސް

އިންޑިކޭޓަރ ކެޓަގަރީ ޕެރެމިޓަރ ތަފްސީލް

ޕްލޭސްމަންޓް ކެޕޭސިޓީ 01005~45×45mm (ގިނަ އުސްމިން 25.4mm)

ތިއަރީ ސްޕީޑް އެއް ކެންޓިލިވަރ 25،000ސީޕީއެޗް، ހަތަރު ކެންޓިލިވަރ 100،000ސީޕީއެޗް

ރިޕީޓް އެކިއުރެސީ ±15μm (3σ)

ލައިން ބަދަލުކުރާ ވަގުތު <3 މިނެޓް (އިންޓެލިޖެންޓް ރެސިޕީ މެނޭޖްމަންޓް ސިސްޓަމް)

ފީޑިންގ ކެޕޭސިޓީ 120 8އެމްއެމް މެޓީރިއަލް ޕޮޒިޝަން + 20 ޓްރޭ މެޓީރިއަލް ސްޓޭޝަން

IV. އާދައިގެ އެޕްލިކޭޝަން މަންޒަރުތައް

އޮޓޯމޯޓިވް އީސީޔޫ މޮޑިއުލް އެވެ

ކިއުއެފްއެން 0.3އެމްއެމް ޕިޗް ޑިވައިސްތައް ޕްރޮސެސްކުރުން

އޭއީސީ-ކިއު100 ގެ އިތުބާރު ކުރެވޭ މިންގަނޑުތައް ފުރިހަމަކުރުން

އިމްޕްލާންޓް ކުރެވޭ މެޑިކަލް ޑިވައިސްތަކެވެ

ބަޔޯކޮމްޕެޓިބަލް ކޮމްޕޯނެންޓްތަކުގެ ޚާއްޞަ ޕްރޮސެސިންގ

100% 3ޑީ ޑިޓެކްޝަން އަދި ޓްރޭސެބިލިޓީ

އަސްކަރީ އިލެކްޓްރޯނިކްސް

ހާއްސަ އެންޓި ވައިބަރޭޝަން މައުންޓިން ޕްރޮސެސްއެކެވެ

އަސްކަރީ ގްރޭޑްގެ އީއެސްޑީ ޕްރޮޓެކްޝަން

ވީ.ކީ ޔޫސޭޖް ސްޕެސިފިކޭޝަންސް

1. ތިމާވެށި ކޮންޓްރޯލް ކުރުމަށް ބޭނުންވާ ކަންތައްތައް

ފިނިހޫނުމިނާއި ހޫނުމިން: 23±1°C/50±5%RH (ކޮންސްޓަންޓް ޓެމްޕަރޭޗަރ އެންޑް ހޫނުމިން ވޯކްޝޮޕް)

ސާފުތާހިރުކަން: އައިއެސްއޯ ކްލާސް 6 (ކިއުބިކް މީޓަރަކަށް ≤35،200 ޕާރޓިކަލް)

އެންޓި-ސްޓޭޓިކް: ގްރައުންޑް ރެސިސްޓެންސް 1MΩ~1GΩ

2. ދުވަހުން ދުވަހަށް މެއިންޓެނަންސް ޕޮއިންޓްތައް

ކޮންމެ ދުވަހަކު:

އަލްޓްރާސޮނިކް ނޮޒްލް ސާފުކުރުން (40kHz/15min)

ޓްރެކް ސާފުކުރުން (ޚާއްޞަ ދޮސް ނުހިމެނޭ ފޮތިގަނޑެއް)

ހަފްތާއަކު އެއްފަހަރު:

ލައިނިއަރ ގައިޑް ލުބްރިކޭޝަން (ކްލޫބަރ ގްރީސް)

ވެކިއުމް ޖަނަރޭޓަރ ފިލްޓަރ އިންސްޕެކްޓް ކުރުން

މަހުން މަހަށް:

ސަރވޯ މޮޓޯ އެންކޯޑަރ ކެލިބްރޭޝަން

ވިޝަން ސިސްޓަމް އެމްޓީއެފް ޓެސްޓް

VI. އާދައިގެ ފޯލްޓް ޑައިގްނޯސިސް މެޓްރިކްސް

ފޯލްޓް ކޯޑް ރޫޓް ކޯޒް އެނަލިސިސް މަރާމާތު ކުރުމުގެ ޕްލޭން ރައްކާތެރިވުމުގެ ފިޔަވަޅުތައް

D4i-201 މެގްނެޓިކް ލެވިޓޭޝަން ގައިޑްގެ އާދަޔާ ހިލާފު ވައި ގޭޕް 1. ލައިނަރ މޯޓަރ ޑްރައިވަރ އަލުން ސްޓާޓްކުރުން

2. ކުއްލިއަކަށް ކަރަންޓް ކެނޑިގެން ނުދިއުމަށްޓަކައި އޮޓޯގޭޕް ކެލިބްރޭޝަން ހެދުން

D4i-308 ވޭކިއުމް ޕްރެޝަރ ފްލޫކްޗުއޭޝަން>5% 1. ސޮލެނޮއިޑް ވޯލްވް V204 ޗެކްކުރުން

2. ވެކިއުމް ފިލްޓަރ ބަދަލުކޮށް ކޮންމެ ދުވަހަކު ވެކިއުމް ކަރވް މޮނިޓަރ ކުރުން

D4i-522 ޓޮލަރެންސް އިން ބޭރުގައި ކޮމްޕޮނެންޓްގެ އުސްމިން ހޯދުން 1. ލޭޒަރ ރޭންޖްފައިންޑަރ ވިންޑޯ ސާފުކުރުން

2. ސީދާ މިންކުރާ ސަރަހައްދުގައި ވަރުގަދަ އަލިކަމެއް ނުފެތުމަށްޓަކައި ޒޭޑް އެކްސިސް އަލުން ކެލިބްރޭޓްކުރުން

D4i-417 މެޓީރިއަލް ސްޓޭޝަން ކޮމިއުނިކޭޝަން ޓައިމްއައުޓް 1. އައިފީޑަރ ކޮމިއުނިކޭޝަން މޮޑިއުލް ރީސެޓްކުރުން

2. އާރްއެފްއައިޑީ އެންޓެނާ ޗެކްކުރުން މެޓީރިއަލް ސްޓޭޝަން ކަނެކްޓަރ ގަވާއިދުން ޗެކްކުރުން

VII. އެޑްވާންސްޑް މެއިންޓެނަންސް ސްޓްރެޓެޖީ

1. އެކިއުރެސީ ޑްރިފްޓް ޕްރޮސެސިންގ ފްލޯ

އައިއެސްއޯ-9288 ސްޓޭންޑަރޑް ކެލިބްރޭޝަން އެގްޒެކެޓްކުރުން

ތިމާވެށީގެ ވައިބަރޭޝަން ޑޭޓާ ޗެކްކުރުން (need <0.5μm/s2)

ތަމަލް ކޮމްޕެންސޭޝަން ކޯއެފިޝަން ރީކެލިބްރޭޓް ކުރުން

ސާރވޯ ގޭން ޕެރެމިޓަރސް އޮޕްޓިމައިޒް ކުރުން

2. މައްސަލަ ހައްލުކުރުމުގެ އުސޫލު

ހާދިސާ: ރެންޑަމް މައުންޓިންގ އޮފްސެޓް

މައްސަލަ ހައްލުކުރުމުގެ ފިޔަވަޅުތައް:

ގްރައުންޑް އިމްޕެޑެންސް ޗެކްކުރުން (ނީޑް <4Ω)

މޯޝަން ކޮންޓްރޯލް ލޫޕްގެ ޕީއައިޑީ ޕެރަމިޓަރސް ތަޙުލީލުކުރުން

ޕީސީބީ ކްލެމްޕިންގ ވޭކިއުމް ޔަގީންކުރުން (need >80kPa)

VIII. ޓެކްނޮލޮޖީގެ އީވޮލޫޝަން މިސްރާބު

ޑިޖިޓަލް ޓްވިން އިންޓަގްރޭޝަން: މައުންޓިންގ ކޮލިޓީގެ ރިއަލް ޓައިމް ސިމިއުލޭޝަން ޕްރިޑިކްޝަން

ކުއަންޓަމް ޑޮޓް ވިޝަން: ނޭނޯ ލެވެލް ކޮމްޕޮނެންޓް ރިކޮގްނިޝަން ޓެކްނޮލޮޖީ

އަމިއްލައަށް ޝިފާ ލިބޭ މެޓީރިއަލް: މުހިއްމު ކޮމްޕޯނެންޓްތައް ހެދުން އޮޓޮމެޓިކުން މަރާމާތުކުރުން

ނޯޓް: ޑީ4އައި ބޭނުންކުރަން ޖެހެނީ ސިޕްލޭސް އެކްސް ސީރީޒް ސޮފްޓްވެއާ ޕްލެޓްފޯމް އާއެކުގައެވެ. ކޮންމެ 5000 ގަޑިއިރަކުން ޕްރިވެންޓިވް މެއިންޓެނަންސް ހެދުމަކީ އޭއެސްއެމް ސެޓްފިކެޓް ލިބިފައިވާ އިންޖިނިއަރުން ކުރާ ކަމެއް ކަމަށް ލަފާދެއެވެ. މި މޮޑެލް އަކީ ޚާއްޞަކޮށް "ޒީރޯ ޑިފެކްޓްސް" ބޭނުންވާ އޮޓޯމޯޓިވް އިލެކްޓްރޯނިކްސް އައިއޭޓީއެފް16949 ސިސްޓަމް އުފެއްދުމުގެ މާހައުލަށް އެކަށީގެންވާ މޮޑެލްއެކެވެ.
