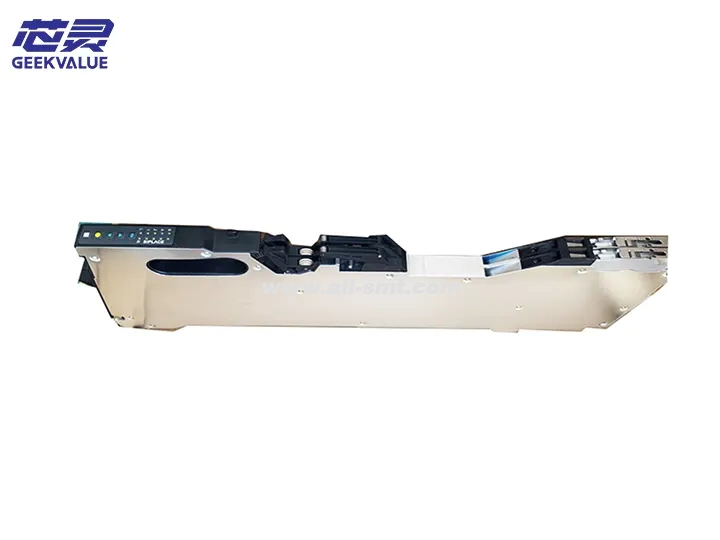

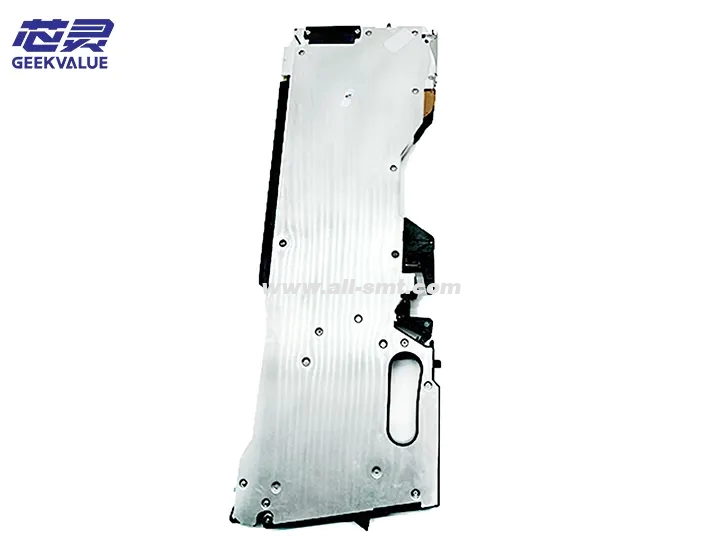

Siplace-syöttölaite anturilla 2x8mm 00141289

ASM SMT 2X8MM -syöttölaite (malli 00141289) on elektronisten komponenttien syöttölaite SMT-tuotantolinjoille. Sen toimintaperiaate perustuu:

Sähkökäyttöinen, materiaalihihnaa liikuttaa tarkkuusaskelmoottori

Anturi tunnistaa komponentin sijainnin ja syöttötilan

Mekaaninen rakenne mahdollistaa 8 mm leveän kantonauhan tarkan paikannuksen ja syötön

Kaksikanavainen (2X) rakenne pystyy käsittelemään kahta komponenttirullaa samanaikaisesti, mikä parantaa tuotantotehokkuutta.

II. Tuotteen ominaisuudet

Mekaanisen rakenteen ominaisuudet:

Kompakti muotoilu, säästää tilaa tuotantolinjalla

Modulaarinen rakenne, helppo huolto ja osien vaihto

Tarkat ohjauskiskot varmistavat syöttövakauden

Sähköiset ominaisuudet:

Erittäin tarkka valosähköinen anturi tunnistaa komponentin sijainnin

Syöttöaskeleen pituuden ohjelmoitava säätö

Itsediagnostiikkatoiminnolla

Käyttöominaisuudet:

Humanisoitu käyttöliittymä

Kantonauhan nopea vaihto

Yhteensopiva useiden 8 mm:n pakattujen komponenttien kanssa

III. Tuotteen ominaisuudet Tuotteen edut

Korkea hyötysuhde:

Kaksikanavainen rakenne parantaa syöttönopeutta

Nopea vasteaika (<100 ms)

Korkea tarkkuus:

Syöttötarkkuus voi olla ±0,05 mm

Korkea toistettavuus:

Korkea luotettavuus:

Keskimääräinen vikaantumisaika (MTBF) > 10 000 tuntia

Korkealaatuiset materiaalit takaavat pitkäaikaisen ja vakaan toiminnan

Yhteensopivuus:

Tukee useita 8 mm leveitä kannattimia

Yhteensopiva useiden ASM-asennuskoneiden kanssa

IV. Käyttöön liittyvät varotoimet

Asennusohjeet:

Varmista, että syöttölaite ja sijoittelukoneen liitäntä on kytketty oikein.

Tarkista, onko virtaliitäntä tukeva

Varmista, että maadoitus on hyvä

Käyttöä koskevat varotoimet:

Ennen telineen asentamista tarkista, onko telineessä muodonmuutoksia tai vaurioita.

Varmista, että komponenttien väli on asetettu oikein

Vältä ylikuormituskäyttöä

Turvaohjeet:

Katkaise virta huoltoa varten ennen käyttöä

Älä irrota osia väkisin käytön aikana

Pidä työalue puhtaana

V. Yleisiä virheilmoituksia ja ratkaisuja

Virhekoodi Virheen kuvaus Mahdollinen syy Ratkaisu

E001 Syöttöhäiriö Kantolaite jumissa/moottorivika Tarkista kantolaitteen reitti/käynnistä laite uudelleen

E002 Anturin poikkeavuus Valosähköinen anturi likainen/vaurioitunut Puhdista anturi/vaihda anturi

E003 Tiedonsiirtovirhe Löysä liitäntäjohto/liitäntävirhe Tarkista liitäntä/vaihda liitäntäjohto

E004 Aikakatkaisuvirhe Syöttövastus on liian suuri Tarkista kannattimen kireys/voitele johdekisko

E005 Paikkapoikkeama Löysä mekaaninen rakenne Tarkista ja kiristä asiaankuuluvat osat

VI. Huoltomenetelmä

Päivittäinen huolto:

Puhdista ruokintalaitteen pinta ja ohjauskisko päivittäin

Tarkista, onko anturi puhdas

Varmista, että kaikki kiinnikkeet eivät ole löysällä

Säännöllinen huolto:

Lisää voiteluainetta liikkuviin osiin joka kuukausi (käytä määrättyä voiteluainetta)

Tarkista moottorin tila neljännesvuosittain

Suorita täydellinen kalibrointi kuuden kuukauden välein

Pitkäaikaissäilytyssuositukset:

Säilytä kuivassa paikassa puhdistuksen jälkeen

Käynnistä säännöllisesti estääksesi piirin vanhenemisen

Levitä ruosteenestoöljyä tärkeisiin osiin

Kuluvien osien vaihtosykli:

Ruokintalaitteet: noin 500 000 kertaa

Valosähköinen anturi: noin 2 vuotta tai käytöstä riippuen Riippuu

Vaihteiston osat: noin 1 vuosi tai kulumisesta riippuen

VII. Tekniset parametrit

Malli: 00141289

Sovellettava kantoalustan leveys: 8 mm

Kanavien lukumäärä: 2

Syöttötarkkuus: ±0,05 mm

Suurin syöttönopeus: 300 komponenttia minuutissa (kanavaa kohden)

Tehontarve: 24 VDC ± 10 %

Virrankulutus: <50W

Käyttölämpötila: 15–35 °C

Säilytyslämpötila: -10–60 °C

Paino: noin 2,5 kg

Mitat: 150 × 80 × 60 mm (pituus × leveys × korkeus)

Asianmukaisella käytöllä ja huollolla ASM 2X8MM -syöttölaite 00141289 voi tarjota vakaan ja luotettavan komponenttien toimituksen SMT-tuotantolinjoille, mikä parantaa merkittävästi tuotannon tehokkuutta ja tuotteiden laatua.
