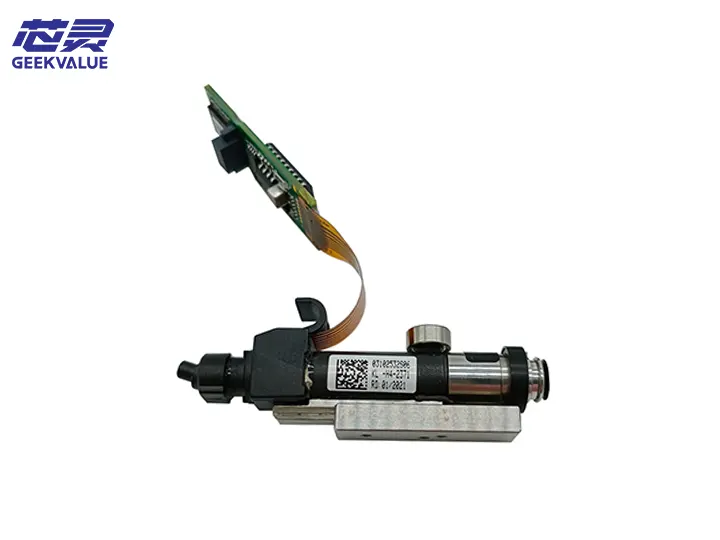

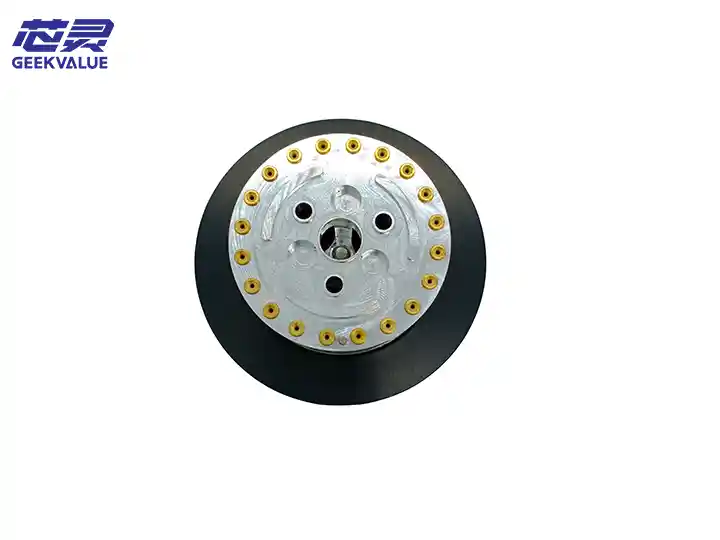

Gyrrwr ASM siplace cp20p dp 03102532

1. Swyddogaeth Graidd

Gyriant echelin Z manwl gywir

Rheoli'r symudiad fertigol (echelin-Z) y pen gosod i gyflawni lleoliad uchder manwl gywir cydrannau o godi'r porthiant i osod y PCB

Sicrhau cysondeb pwysau gosod ar gyfer cydrannau o wahanol drwch (megis sglodion 01005 a chysylltwyr 5mm o uchder)

Addasiad adborth grym deinamig

Monitro pwysau gosod mewn amser real (addasadwy o 0.1 i 5N) i atal difrod i gydrannau neu gwymp past sodr

Galluogi modd glanio meddal yn awtomatig ar gyfer cydrannau sensitif fel BGA/QFN

Rheoli cydlynu symudiadau

Wedi'i gysylltu â modur llinol echelin XY i gyflawni symudiad trajectory cyflymder uchel a manwl gywirdeb uchel (cyflymiad hyd at 5m/s²)

Cydweithio â'r system weledol i gwblhau iawndal lleoliad 3D (megis cywiriad ystumio PCB)

2. Swyddogaeth Graidd

Modiwl swyddogaethol Gweithrediad technegol Dangosyddion perfformiad

Lleoli manwl gywirdeb uchel Amgodiwr absoliwt 23-bit + rheolaeth PID dolen gaeedig Cywirdeb lleoli ailadroddus ±0.005mm

Rheoli pwysau addasol Algorithm addasu trorym deinamig + adborth synhwyrydd pwysau Cefnogaeth i addasu datrysiad 0.01N

Rotor magnet parhaol prin daear ymateb cyflym + allbwn pŵer uchel 400W Amser cyflymiad 0-3000rpm <50ms

Amddiffyniad deallus Mecanwaith amddiffyn triphlyg (gor-gerrynt/gorboethi/dirgryniad) Capasiti gorlwytho 150% (brig 10A)

Monitro statws Synhwyrydd tymheredd/dirgryniad adeiledig, data wedi'i uwchlwytho trwy RS485 Amledd samplu 1kHz

III. Llif gwaith nodweddiadol

Siart

Cod

IV. Cymhwysiad swyddogaeth arbennig

Modd cydran micro

Galluogi rheolaeth micro-grym (0.1-0.3N) i atal rhannau cydrannau 0201/01005 rhag hedfan

Llwybr symudiad wedi'i optimeiddio i gromlin arafu tair cam

Prosesu cydrannau siâp arbennig

Ar gyfer cydrannau fel cysylltwyr/gorchuddion cysgodi, newidiwch yn awtomatig i'r modd trorym uchel (uchafswm o 5N)

Cefnogaeth i iawndal mowntio gogwyddedig (addasiad ongl ±5°)

Swyddogaeth hunan-ddiagnosis

Canfod traul berynnau yn rheolaidd (trwy ddadansoddi sbectrwm dirgryniad)

Rhagfynegiad oes brwsh carbon (yn seiliedig ar fonitro tonffurf cyfredol)

V. Uchafbwyntiau technegol

Berynnau gradd milwrol: gan ddefnyddio beryn cyswllt onglog NSK P4, hyd oes > 20,000 awr

Gwasgariad gwres deallus: tai aloi alwminiwm + dyluniad dwythell aer fewnol, mae'r cynnydd tymheredd 15% yn is na chynhyrchion cystadleuol

Cynnal a chadw modiwlaidd: gellir disodli'r amgodiwr/brwsh carbon o fewn 10 munud

VI. Cymhariaeth dethol

Nodweddion 03102532 fersiwn safonol Modur cystadleuol

Datrysiad amgodwr 23 bit (8,388,608 cam) 20 bit (1,048,576 cam)

Trorc brig 1.9N·m 1.2N·m

Swyddogaeth amddiffyn Amddiffyniad triphlyg gor-gerrynt/gorboethi/dirgryniad Amddiffyniad gor-gerrynt yn unig

Cylch cynnal a chadw 500 awr o iro 300 awr o iro

VII. Senarios cymhwyso

PCB dwysedd uchel: Mowntio BGA ar famfwrdd ffôn symudol (traw 0.3mm)

Electroneg modurol: crimpio cysylltydd bwrdd trwchus modiwl ECU

Offer meddygol: gosod manwl gywirdeb micro-synhwyrydd

VIII. Argymhellion cynnal a chadw

Eitemau arolygu allweddol:

Bob dydd: Gwrandewch am sŵn annormal (gan ddefnyddio stethosgop diwydiannol)

Wythnosol: Gwiriwch wisgo cebl yr amgodwr (radiws plygu > 5 gwaith diamedr y wifren)

Cynnal a chadw manwl:

Bob 500 awr: Amnewid saim arbennig (Kluber Isoflex NBU15)

Bob 2000 awr: Amnewid brwsys carbon (mae angen amnewid unrhyw hyd sy'n weddill <5mm)

IX. Crynodeb

Y modur DP hwn yw'r warant graidd i CP20P gyflawni cywirdeb mowntio o ±25μm. Mae ei dair nodwedd o ymateb deinamig uchel, rheoli pwysau deallus, a dyluniad gwydn hirdymor yn ei wneud yn ateb gyrru dewisol ar gyfer senarios mowntio cyflymder uchel a manwl gywirdeb uchel. Ar gyfer llinellau cynhyrchu allweddol, argymhellir calibro'r amgodiwr bob chwarter a chadw 10% o stoc rhannau sbâr.
