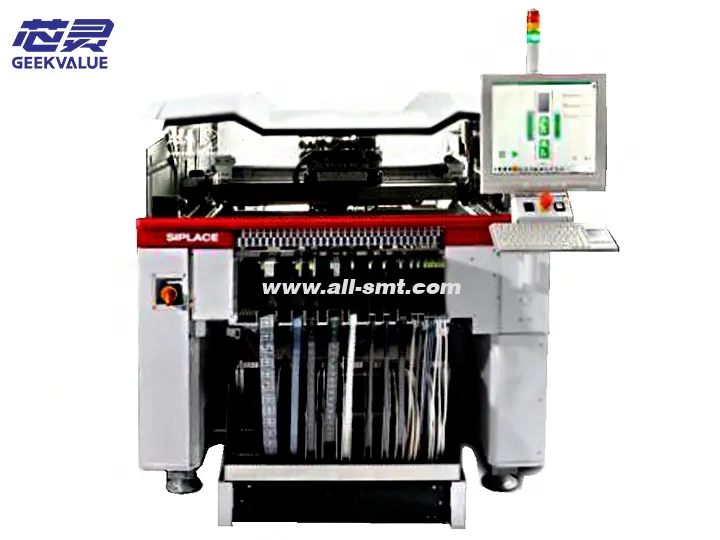

ASM E BY SIPLACE CP12 smt yerləşdirmə maşını

E seriyasının əsas modeli olaraq, ASM SIPLACE CP12 yüksək qarışıq, kiçik və orta həcmli istehsal üçün nəzərdə tutulmuş iqtisadi modul yerləşdirmə maşınıdır. Mükəmməl iqtisadi səmərəliliyi və mükəmməl çevikliyi ilə istehlakçı elektronikası, avtomobil elektronikası, sənaye nəzarəti və s. sahələrdə mühüm bazar mövqeyini tutur və xüsusilə aşağıdakılar üçün uyğundur:

Kiçik və orta ölçülü EMS şirkətləri

Ar-Ge mərkəzləri və pilot istehsal xətləri

Çox çeşidli sürətli keçid istehsal xətləri

II. Əsas spesifikasiyalar və texniki parametrlər

Texniki göstəricilər CP12 ətraflı parametrlər

Nəzəri yerləşdirmə sürəti 12.000-18.000 CPH (konfiqurasiyadan asılı olaraq)

Yerləşdirmə dəqiqliyi ±40μm @3σ (0603 komponentləri dəstəkləyir)

Komponent emal diapazonu 0603~30mm×30mm

Qidalandırıcı tutumu 60-a qədər (8 mm lent)

Substrat ölçüsü 50mm×50mm~350mm×300mm

Görmə sistemi 1MP HD kamera + sabit halqa işığı

İdarəetmə sistemi SIPLACE Pro əsas versiyası

Güc tələbi Birfazalı AC 220V/2.5kVA

III. Əsas texnologiya yeniliyi və iş prinsipi

1. Ağıllı yerləşdirmə sistemi

Adaptiv nozzle texnologiyası: 0603-dən LED-ə qədər xüsusi formalı komponentlərin sabit qəbulunu təmin etmək üçün avtomatik olaraq vakuum təzyiqini (20-80kPa) tənzimləyir.

Üç nöqtəli PCB yerləşdirmə: mexaniki sıxma + vakuum adsorbsiya ikili fiksasiya, yerləşdirmə dəqiqliyi ± 0,1 mm

2. Vizual emal axını

Komponent tanınması: 1MP kamera şəkilləri çəkir

Xüsusiyyətlərin çıxarılması: SIPLACE Vision alqoritmi vasitəsilə mərkəzi koordinatları hesablayır

Dinamik kompensasiya: yerləşdirmə zamanı mövqe sapmasının real vaxt rejimində korreksiyası

3. Hərəkətə nəzarət sistemi

Servo sürücü + top vinti: X/Y oxunun yerləşdirilməsi dəqiqliyinə ±5μm nail olun

Modul Z oxu: Paralel əməliyyatı dəstəkləyən müstəqil idarə olunan 6 yerləşdirmə başlığı

Dördüncüsü, altı əsas rəqabət üstünlüyü

Ekonomik və səmərəli

Eyni səviyyəli Modellərlə müqayisədə avadanlığın əldə edilməsi dəyəri 30% azalıb

Enerji sərfiyyatı <3kW/saat, sənayedə ən aşağı əməliyyat xərcləri

Həddindən artıq elastiklik

Tam model çevrilməsini 15 dəqiqə ərzində tamamlayın

Tabla, boru və kəmər kimi çoxlu qidalanma üsullarını dəstəkləyin

Ağıllı texniki qulluq

Öz-özünə diaqnostika sistemi ümumi nasazlıqların 85%-ni proqnozlaşdıra bilir

Modul dizayn əsas komponentin dəyişdirilməsini <5 dəqiqə edir

Stabil və etibarlı

MTBF>8000 saat

Əsas komponentlər Yaponiya və Almaniyadan idxal olunan komponentlərdən istifadə edir

Təcrübədən istifadə etmək asandır

Qrafik idarə olunan proqramlaşdırma

Mobil telefonun uzaqdan monitorinqini dəstəkləyin

Yaşıl və ekoloji cəhətdən təmiz

Səs-küy <65dB

RoHS2.0 standartına uyğundur

V. Tipik tətbiq ssenariləri

Ağıllı ev: Wi-Fi modulunun quraşdırılması (0603 komponentləri)

Avtomobil elektronikası: ECU idarəetmə lövhəsi (SOIC-8 paketi)

Sənaye nəzarəti: PLC modulu (LED + birləşdirici qarışıq montaj)

Tibbi avadanlıq: Portativ monitor (0402 dəqiq rezistor)

VI. Tam həyat dövrü baxım planı

1. Gündəlik texniki qulluq xüsusiyyətləri

Gündəlik əməliyyatlar:

Burunların ultrasəs təmizlənməsi (40kHz/5dəq)

Vakuum aşkarlanması (standart dəyər ≥65kPa)

Bələdçi rayının təmizlənməsi (IPA99% ilə silin)

Həftəlik texniki qulluq:

Fider dişlilərinin yağlanması (Molykote HP-300)

Kamera obyektivinin kalibrlənməsi (USAF1951 standart lövhəsindən istifadə etməklə)

2. Əsas ehtiyat hissələrinin siyahısı

Ehtiyat hissənin növü Dəyişdirmə dövrü Ehtiyat tədbirləri

Nozzle montajı 3-6 ay 0603/0805 xüsusi modelləri fərqləndirin

Vakuum generatoru 12 ay Diafraqmanın xarab olub olmadığını yoxlayın

Qidalandırıcı kəmər 6 ay Gərginlik 5±0,2N səviyyəsində saxlanılmalıdır

Servo motor kodlayıcısı 24 ay Antistatik işləmə

3. Kalibrləmə dövrü cədvəli

Element Dövr Aləti

Vizual sistemin kalibrlənməsi 1 ay Standart kalibrləmə lövhəsi (0402 nümunəsi daxil olmaqla)

Yerləşdirmə başlığı təzyiqinin kalibrlənməsi 3 ay Rəqəmsal təzyiqölçən (0-10N)

Track paralellik kalibrləmə 6 ay Lazer hizalama aləti

VII. Arızanın ətraflı diaqnostikası və texniki xidmət təlimatı

1. Tipik xəta ağacının təhlili

Arızalar fenomeni: dövri yerləşdirmə ofseti

Mümkün səbəblər:

Mexanik transmissiya hissələrinin aşınması (ehtimal 35%)

Servo motor kodlayıcı anormallığı (ehtimal 25%)

Vizual sistem diqqəti qeyri-dəqiq (ehtimal 20%)

Digərləri (20%)

Diaqnostik proses:

X/Y oxunun boşluğunu yoxlayın (standart <0,02 mm)

Servo motor cərəyanının dalğa formasını toplayın

Vizual MTF testini həyata keçirin

2. Beş ümumi nasazlığın aradan qaldırılması

Səhv 1: E917 həyəcan siqnalı (vakuum anormallığı)

İdarəetmə addımları:

Vakuum boru kəmərinin möhürlənməsini yoxlayın (sızma sürəti <0,5 kPa/dəq)

Solenoid klapan cavab müddətini yoxlayın (standart ≤50ms)

Təmiz vakuum sensoru (IPA silmə)

Səhv 2: Qidalandırıcı addım itkisi

Kök səbəb:

Kəmər gərginliyi qeyri-kafi (62% təşkil edir)

Stepper sürücüsünün nasazlığı (28%)

Həlli:

Baxım kodu

1. Kəmər gərginliyini 5N-ə tənzimləyin

2. Sürücünün çıxış cərəyanını ölçün (1,2A±0,1)

3. Aşınmış ötürmə mexanizmini dəyişdirin

Səhv 3: Şəklin tanınması uğursuz oldu

Optimallaşdırma planı:

İşıqlandırma parametrlərinin təyini:

Ön işığın intensivliyi: 70-80%

Yan işıq bucağı: 45°

Ekspozisiya müddəti: 200-300μs

Səhv 4: Z oxunun həddindən artıq yüklənməsi siqnalı

Profilaktik tədbirlər:

Hər ay aparıcı vint yağını yoxlayın (Klüberplex BEM 41-132)

Yerləşdirmə hündürlüyü kompensasiya dəyərini hər rüb yeniləyin

Səhv 5: Sistem rabitəsinin kəsilməsi

Tez problemlərin aradan qaldırılması:

RJ45 interfeysinin oksidləşməsini yoxlayın

Şəbəkə gecikməsini sınayın (<2ms olmalıdır)

SIPLACE Pro sürücüsünü yenidən quraşdırın

VIII. Texnologiyanın təkamülü və təkmilləşdirmə yolu

1. Avadanlığın təkmilləşdirmə variantları

Görmə sisteminin təkmilləşdirmə paketi: 1MP→5MP kamera (tanınma dərəcəsini 30% artırın

Yüksək sürətli başlıq seçimi: CP12→CP12H (sürət 25k CPH-ə yüksəldi)

2. Proqram təminatının təkmilləşdirilməsi marşrutu

Əsas versiya → Təkmil versiya:

3D simulyasiya funksiyası əlavə edildi

AI atma material analizini dəstəkləyin

3. İstehsal xəttinin inteqrasiya planı

Onlayn konfiqurasiya:

CP12 + DEK Horizon printer → mini istehsal xətti təşkil edir

(İstehsal gücü 40% artdı, yer 25% azaldı)

IX. Satınalma qərarlarına dəstək

1. Xərc-fayda təhlili

Layihə CP12 Rəqabətli məhsul A Üstünlük müqayisəsi

Tək nöqtə yerləşdirmə dəyəri ¥0,003 ¥0,005 40% aşağı

Xətt dəyişdirmə vaxtı 15 dəqiqə 30 dəqiqə 50% daha sürətli

Enerji sərfiyyatı əmsalı 1,2kVt/saat 2,5kVt/saat Enerjiyə qənaət 52%

2. Seçim təklifləri

Tövsiyə olunan konfiqurasiya:

Əsas versiya: məhdud büdcəsi olan istifadəçilər üçün uyğundur (təxminən ¥850,000)

Təkmil versiya: avtomobil elektronikası müştəriləri üçün tövsiyə olunur (təxminən ¥1,2 milyon)

X. Xülasə və Outlook

ASM SIPLACE CP12 modul dizayn və ağıllı texniki xidmət sistemi vasitəsilə qənaətcil yerləşdirmə maşınlarının dəyər standartını yenidən müəyyənləşdirir. Onun 12k CPH sabit çıxışı və ±40μm dəqiqliyi keyfiyyəti təmin etməklə yanaşı istehsal xərclərini əhəmiyyətli dərəcədə azaldır. ASM-nin CP12 Smart Edition (inteqrasiya edilmiş süni intellekt keyfiyyətinin yoxlanılması funksiyası ilə) buraxılması ilə bu model giriş səviyyəli yerləşdirmə maşınlarının texnoloji yeniliyinə rəhbərlik etməyə davam edəcək.
