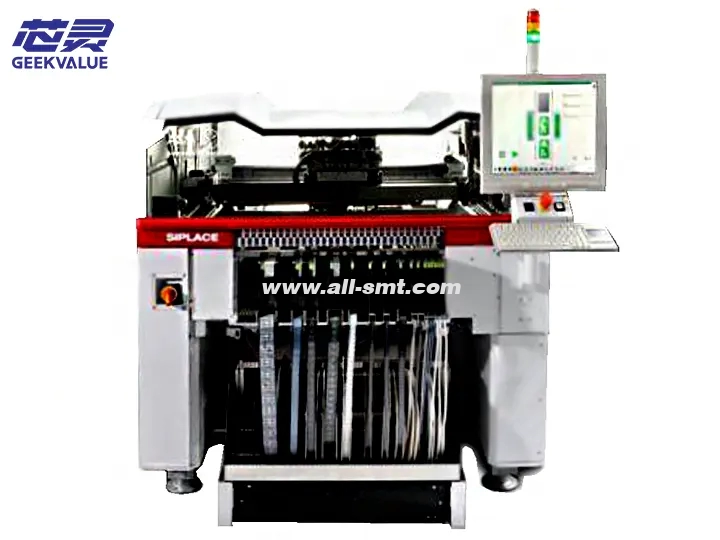

Машына для размяшчэння паверхні ASM E BY SIPLACE CP12

ASM SIPLACE CP12, асноўная мадэль серыі E, — гэта эканамічная модульная ўкладальная машына, прызначаная для вытворчасці вялікай колькасці прадукцыі ў малых і сярэдніх аб'ёмах. Дзякуючы выдатнай эканамічнай эфектыўнасці і выдатнай гнуткасці, яна займае важнае месца на рынку ў галіне бытавой электронікі, аўтамабільнай электронікі, прамысловага кіравання і г.д., і асабліва падыходзіць для:

Малыя і сярэднія кампаніі хуткай медыцынскай дапамогі

Цэнтры даследаванняў і распрацовак і пілотныя вытворчыя лініі

Шматвартасныя хуткасныя вытворчыя лініі

II. Асноўныя характарыстыкі і тэхнічныя параметры

Тэхнічныя індыкатары CP12 Падрабязныя параметры

Тэарэтычная хуткасць размяшчэння 12 000–18 000 кубічных сродкаў у гадзіну (у залежнасці ад канфігурацыі)

Дакладнасць размяшчэння ±40 мкм пры 3σ (падтрымлівае кампаненты 0603)

Дыяпазон апрацоўкі кампанентаў 0603~30 мм × 30 мм

Ёмістасць падачы: да 60 (стужка 8 мм)

Памер падкладкі 50 мм × 50 мм ~ 350 мм × 300 мм

Сістэма бачання 1-мегапіксельная HD-камера + фіксаваная кальцавая падсветка

Сістэма кіравання SIPLACE Pro базавая версія

Патрабаванні да магутнасці Аднафазны пераменны ток 220 В/2,5 кВА

III. Асноўныя тэхналагічныя інавацыі і прынцып працы

1. Інтэлектуальная сістэма размяшчэння

Тэхналогія адаптыўнай фарсункі: аўтаматычна рэгулюе ціск вакууму (20-80 кПа), каб забяспечыць стабільны ўбор кампанентаў спецыяльнай формы ад 0603 да LED

Трохкропкавае пазіцыянаванне друкаванай платы: механічнае зацісканне + падвойная фіксацыя ў вакуумнай адсорбцыі, дакладнасць пазіцыянавання ±0,1 мм

2. Паток візуальнай апрацоўкі

Распазнаванне кампанентаў: 1-мегапіксельная камера здымае выявы

Вылучэнне прыкмет: вылічвае цэнтральныя каардынаты з дапамогай алгарытму SIPLACE Vision

Дынамічная кампенсацыя: карэкцыя адхілення пазіцыі ў рэжыме рэальнага часу падчас размяшчэння

3. Сістэма кіравання рухам

Серварухавік + шарыкавы вінт: дакладнасць пазіцыянавання па восях X/Y ±5 мкм

Модульная вось Z: 6 незалежна кіраваных галовак размяшчэння, якія падтрымліваюць паралельную працу

Па-чацвёртае, шэсць асноўных канкурэнтных пераваг

Эканамічны і эфектыўны

Кошт набыцця абсталявання зніжаны на 30% у параўнанні з мадэлямі таго ж узроўню

Спажыванне энергіі <3 кВт/г, самыя нізкія эксплуатацыйныя выдаткі ў галіны

Надзвычайная гнуткасць

Поўнае пераўтварэнне мадэлі за 15 хвілін

Падтрымка некалькіх спосабаў падачы, такіх як латок, трубка і стужка

Інтэлектуальнае абслугоўванне

Сістэма самадыягностыкі можа прадказаць 85% распаўсюджаных няспраўнасцяў

Модульная канструкцыя дазваляе замяніць ключавыя кампаненты менш чым за 5 хвілін

Стабільны і надзейны

MTBF>8000 гадзін

Асноўныя кампаненты выкарыстоўваюць імпартныя кампаненты з Японіі і Германіі

Просты ў выкарыстанні вопыт

Графічнае праграмаванне з дапамогай інструкцый

Падтрымка дыстанцыйнага маніторынгу з мабільнага тэлефона

Зялёны і экалагічна чысты

Шум <65 дБ

Адпавядае стандарту RoHS2.0

V. Тыповыя сцэнарыі прымянення

Разумны дом: мантаж модуля Wi-Fi (кампаненты 0603)

Аўтамабільная электроніка: плата кіравання ECU (корпус SOIC-8)

Прамысловае кіраванне: модуль ПЛК (змешаны мантаж святлодыёда + раздыма)

Медыцынскае абсталяванне: партатыўны манітор (прэцызійны рэзістар 0402)

VI. План тэхнічнага абслугоўвання на працягу ўсяго жыццёвага цыклу

1. Спецыфікацыі штодзённага тэхнічнага абслугоўвання

Штодзённыя аперацыі:

Ультрагукавая ачыстка фарсунак (40 кГц/5 хвілін)

Выяўленне вакууму (стандартнае значэнне ≥65 кПа)

Ачыстка накіроўвалай рэйкі (праціраць IPA99%)

Штотыднёвае абслугоўванне:

Змазка рэдуктара падачы (Molykote HP-300)

Каліброўка аб'ектыва камеры (з выкарыстаннем стандартнай пласціны USAF1951)

2. Спіс асноўных запасных частак

Тып запасной часткі Цыкл замены Меры засцярогі

Зборка фарсункі 3-6 месяцаў Адрозніце спецыяльныя мадэлі 0603/0805

Вакуумны генератар 12 месяцаў Праверце, ці не пашкоджана дыяфрагма

Падавальны рамень 6 месяцаў Нацяжэнне павінна падтрымлівацца на ўзроўні 5±0,2 Н

Энкодэр серварухавіка 24 месяцы Антыстатычная праца

3. Табліца цыклаў каліброўкі

Інструмент цыклу элементаў

Каліброўка візуальнай сістэмы 1 месяц Стандартная калібровачная пласціна (у тым ліку шаблон 0402)

Каліброўка ціску размяшчальнай галоўкі 3 месяцы Лічбавы манометр (0-10 Н)

Каліброўка паралельнасці рэйкі 6 месяцаў Лазерны прыбор для выраўноўвання

VII. Падрабязная дыягностыка няспраўнасцяў і кіраўніцтва па тэхнічным абслугоўванні

1. Тыповы аналіз дрэва адмоў

З'ява разлому: перыядычнае зрушэнне размяшчэння

Магчымыя прычыны:

Знос дэталяў механічнай трансмісіі (верагоднасць 35%)

Непаладка энкодэра серварухавіка (верагоднасць 25%)

Недакладная факусоўка зрокавай сістэмы (верагоднасць 20%)

Іншыя (20%)

Працэс дыягностыкі:

Праверце люфт восі X/Y (стандарт <0,02 мм)

Збярыце сігнал току серварухавіка

Выканайце візуальны тэст MTF

2. Пяць распаўсюджаных спосабаў апрацоўкі памылак

Памылка 1: сігнал трывогі E917 (парушэнні вакууму)

Этапы апрацоўкі:

Праверце герметычнасць вакуумнага трубаправода (хуткасць уцечкі <0,5 кПа/мін)

Час водгуку тэставага электрамагнітнага клапана (стандарт ≤50 мс)

Ачысціце вакуумны датчык (праціранне IPA)

Памылка 2: страта кроку падачы

Першапрычына:

Недастатковае нацяжэнне рамяня (62%)

Адмова драйвера крокавага рухавіка (28%)

рашэнне:

Код тэхнічнага абслугоўвання

1. Адрэгулюйце нацяжэнне рамяня да 5 Н

2. Вымерайце выхадны ток драйвера (1,2 А ± 0,1)

3. Заменіце зношаную падаючую шасцярню

Памылка 3: Збой распазнавання выявы

План аптымізацыі:

Налада параметраў асвятлення:

Інтэнсіўнасць пярэдняга святла: 70-80%

Кут бакавога святла: 45°

Час экспазіцыі: 200-300 мкс

Памылка 4: Сігнал перагрузкі восі Z

Прафілактычныя меры:

Правярайце змазку хадавога шрубы кожны месяц (Klüberplex BEM 41-132)

Абнаўляць значэнне кампенсацыі вышыні размяшчэння кожны квартал

Памылка 5: Перапыненне сістэмнай сувязі

Хуткае ўхіленне непаладак:

Праверце акісленне інтэрфейса RJ45

Затрымка тэставай сеткі (павінна быць <2 мс)

Пераўсталюйце драйвер SIPLACE Pro

VIII. Эвалюцыя тэхналогій і шлях мадэрнізацыі

1. Варыянты абнаўлення абсталявання

Пакет абнаўлення сістэмы бачання: камера 1 МП → 5 МП (павелічэнне хуткасці распазнавання на 30%)

Варыянт высакахуткаснай галоўкі: CP12→CP12H (хуткасць павялічана да 25 тыс. кубікаў у гадзіну)

2. Маршрут абнаўлення праграмнага забеспячэння

Базавая версія → Пашыраная версія:

Дададзена функцыя 3D-мадэлявання

Падтрымка аналізу матэрыялаў для кідання штучным інтэлектам

3. План інтэграцыі вытворчай лініі

Анлайн-канфігурацыя:

Прынтар CP12 + DEK Horizon → фарміруе міні-вытворчаю лінію

(Вытворчая магутнасць павялічылася на 40%, плошча памяшканняў скарацілася на 25%)

IX. Падтрымка прыняцця рашэнняў аб закупках

1. Аналіз выдаткаў і выгод

Праект CP12 Канкурэнтны прадукт Параўнанне пераваг

Кошт размяшчэння ў адзін пункт ¥0,003 ¥0,005 на 40% ніжэй

Час змены лініі 15 хвілін 30 хвілін на 50% хутчэй

Каэфіцыент спажывання энергіі 1,2 кВт/г 2,5 кВт/г Эканомія энергіі 52%

2. Прапановы па выбары

Рэкамендаваная канфігурацыя:

Базавая версія: падыходзіць для карыстальнікаў з абмежаваным бюджэтам (каля 850 000 ¥)

Пашыраная версія: рэкамендуецца для пакупнікоў аўтамабільнай электронікі (каля 1,2 мільёна ¥)

X. Рэзюмэ і перспектывы

ASM SIPLACE CP12 перавызначае стандарты эканамічных укладальных машын дзякуючы модульнай канструкцыі і інтэлектуальнай сістэме абслугоўвання. Яго стабільная прадукцыйнасць 12 тыс. кубікаў у гадзіну і дакладнасць ±40 мкм значна зніжаюць вытворчыя выдаткі, адначасова гарантуючы якасць. З запускам ASM CP12 Smart Edition (з інтэграванай функцыяй кантролю якасці штучным інтэлектам) гэтая мадэль будзе працягваць лідзіраваць у тэхналагічных інавацыях укладальных машын пачатковага ўзроўню.
