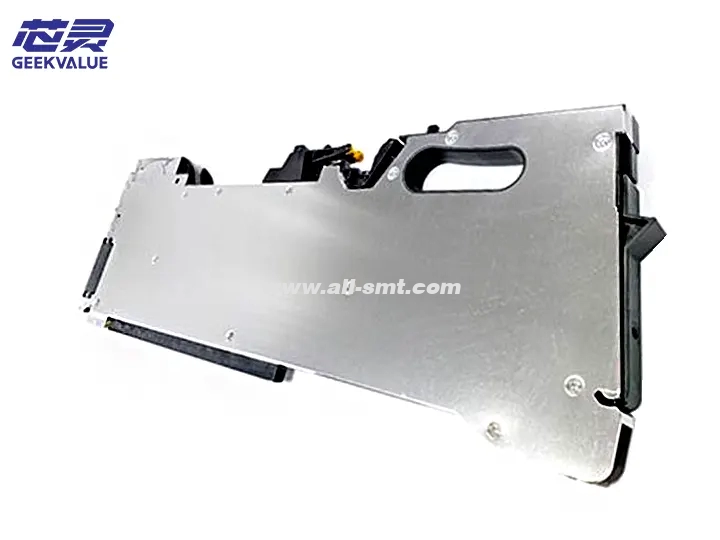

Podavač Siemens bez senzoru 16 mm 00141372

Podavač Siemens SMT machine 16mm bez senzoru (model: 00141372) je mechanické podávací zařízení určené pro pásky o šířce 16 mm, vhodné pro stabilní podávání různých středních a velkých SMD součástek. Podavač využívá čistě mechanickou převodovou strukturu s charakteristikami jednoduché konstrukce, snadné údržby a nízkých nákladů. Jedná se o ekonomické a spolehlivé řešení podávání ve výrobních linkách SMT.

2. Vlastnosti produktu

1. Vlastnosti mechanické konstrukce

Mechanismus pro podávání těžkých pásek: zesílená ocelová ráčna a vodicí lišty, které stabilně dokáží podat těžší pásky

Adaptace pro široký pásek: speciálně optimalizováno pro 16mm pásky (kompatibilní s 12-16mm)

Jednoduchý systém nastavení: ruční nastavení šířky drážky vodicí lišty pásky

Odolná konstrukce: klíčové komponenty jsou vyrobeny z kalené oceli se silnou odolností proti opotřebení

2. Provozní vlastnosti

Čistě mechanický provoz: není nutné žádné elektrické připojení, připraveno k použití

Konstrukce pro rychlou výměnu materiálu: ovládání páky pro uvolnění pásu materiálu jednou rukou

Vizuální pomůcka pro polohování: vyryté zřetelné značky stupnice polohy

III. Základní funkce

Stabilní podávání: přesné podávání materiálu na pás s roztečí 16 mm (standardní krok 4/8 mm)

Vedení materiálového pásu: nastavitelná vodicí drážka zajišťuje lineární pohyb materiálového pásu

Proti zpětnému rázu: vestavěný mechanismus proti zpětnému rázu zabraňuje zpětnému rázu materiálového pásu

Rychlá výměna: jednoduchý zajišťovací mechanismus umožňuje výměnu materiálu během několika sekund

IV. Funkce výrobní linky

Ekonomické řešení podávání: poskytuje cenově efektivní metodu podávání pro velké součásti

Záruka spolehlivosti: Mechanická konstrukce zajišťuje dlouhodobý stabilní provoz

Záložní možnost: Jako nouzové záložní zařízení pro senzorové napáječe

Široká kompatibilita: Vhodné pro větší komponenty, jako jsou LED diody a konektory

V. Výhody produktu

Vysoká cenová efektivita: o 40–60 % nižší cena než u elektronických krmítek

Bezúdržbová konstrukce: Žádné elektronické součástky, téměř žádná denní údržba

Silná přizpůsobivost prostředí: Může stabilně pracovat v náročných podmínkách, jako je prach a olejová mlha

Extrémně dlouhá životnost: Životnost klíčových komponent může dosáhnout více než 15 milionů použití

Plug and play: Není nutné nastavovat žádné parametry a lze jej uvést do provozu ihned po instalaci

VI. Běžné závady a jejich řešení

Porucha Možné příčiny Řešení

Pás s materiálem nelze posunout. 1. Ráčna je opotřebovaná.

2. Pás s materiálem je zaseknutý

3. Pohonný mechanismus je vadný 1. Vyměňte sestavu ráčny

2. Vyčistěte dráhu materiálového pásu

3. Zkontrolujte hnací hlavu osazovacího stroje

Nepřesné podávání v kroku 1. Únava pružiny ráčny

2. Nerovnoměrné napnutí materiálového pásu 1. Vyměňte vratnou pružinu

2. Upravte napětí zásobníku

Pás materiálu se vychyluje 1. Nesprávné nastavení vodicí drážky

2. Vodicí lišta je opotřebovaná 1. Upravte vodicí drážku

2. Vyměňte vodicí lištu

Abnormální hluk 1. Nedostatečné mazání

2. Poškození ložiska 1. Doplňte mazivo

2. Vyměňte ložisko

Pás materiálu snadno spadne. 1. Přítlačná deska je deformovaná.

2. Upevňovací šroub je uvolněný. 1. Upravte přítlačnou desku.

2. Utáhněte všechny šrouby

VII. Průvodce údržbou

1. Denní údržba

Čištění a údržba:

Každý den používejte vzduchovou pistoli k odstranění nečistot uvnitř krmítka.

Povrch vodicí lišty otřete každý týden netkanou hadříkem.

Mazání a údržba:

Každý měsíc nanášejte na pohyblivé části speciální mazivo (doporučuje se Kluber Isoflex Topas L32).

2. Pravidelná údržba (každých 6 měsíců)

Komplexní inspekce:

Zkontrolujte opotřebení ráčny (opotřebení > 0,1 mm je nutné vyměnit)

Otestujte sílu pružiny

Hloubkové čištění:

Demontujte a vyčistěte všechny pohyblivé části

Ověření přesnosti:

Pro kontrolu přesnosti podávání použijte standardní pásku (chyba by měla být ≤ ±0,1 mm).

VIII. Bezpečnostní opatření pro použití

Načítání pásky:

Ujistěte se, že páska vstupuje do vodicí drážky rovně

Zabraňte kroucení nebo přehýbání pásky

Požadavky na životní prostředí:

Provozní teplota 10-40 ℃

Relativní vlhkost 30–75 % relativní vlhkosti

Specifikace provozu:

Při výměně materiálu zcela uvolněte přítlačnou desku materiálového pásu.

Netlačte materiálový pás ručně

IX. Návrhy na výběr

Použitelné scénáře:

Hromadná výroba součástí standardních velikostí

Nákladově citlivé produkční prostředí

Požadavky na náhradní podavač

Neplatné scénáře:

Přesné umístění vyžadující nedostatek detekce materiálu

Pás s nestandardním roztečným materiálem

X. Shrnutí

Podavač Siemens 16 mm 00141372 bez senzoru je ideální volbou pro umisťování středních a velkých součástek díky své vynikající spolehlivosti, extrémně nízkým nárokům na údržbu a super vysokým nákladům. Přestože je funkce relativně jednoduchá, jeho solidní konstrukční provedení a dlouhá životnost mu umožňují dobrý výkon ve specifických aplikacích. Doporučení uživatelé:

Pravidelně kontrolujte mechanické opotřebení

Udržujte správné mazání

Díky rozumnému používání a údržbě může zařízení zajistit mnoho let stabilního provozu a efektivně snížit výrobní náklady.
