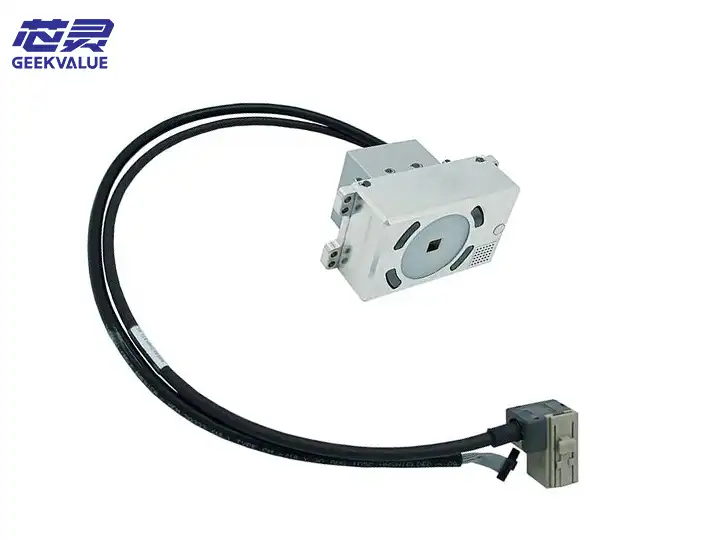

ASM SIPLACE masina trükkplaadi kaamera 03101402

ASM-paigutusmasina trükkplaadi kaamera nr 34 (03101402) on oluline visuaalne komponent, mida kasutatakse spetsiaalselt trükkplaadi kontrollmärkide tuvastamiseks ja globaalseks joondamiseks ning millel on põhiroll trükkplaadi asukoha täpsel määramisel SMT-paigutusprotsessis. Järgnevalt on esitatud spetsifikatsioonide, funktsioonide, tehniliste omaduste, rakendusstsenaariumide, tõrkeotsingu, hoolduse ja remondistrateegiate põhjalik analüüs.

1. Spetsifikatsioonid

Üksuse üksikasjalikud parameetrid

Mudel 03101402 (trükkplaadi kaamera nr 34)

Sobiv varustus ASM SIPLACE seeria paigutusmasinad (näiteks X4, TX, D seeria jne)

Kaamera tüüp: Kõrglahutusega globaalse katikuga tööstuskaamera (CCD/CMOS)

Resolutsioon 2MP~5MP (toetab 0,1 mm väikeste märgipunktide tuvastamist)

Kaadrisagedus 30–60 kaadrit sekundis (kiire pildistamine, kohandub tootmisliini rütmiga)

Vaateväli (FOV) Tavaliselt 30 mm × 30 mm ~ 50 mm × 50 mm (reguleeritav)

Valgusallikas Koaksiaalvalgus või rõngas-LED (punane tuli/valge valgus valikuline, reguleeritav heledus)

Sideliides GigE Vision või Camera Link

Kaitsetase IP50 (tolmukindel disain, kohandub SMT töökoja keskkonnaga)

Paigaldusasend Fikseeritud paigutusmasina rööpale või portaalile

2. Funktsioonid ja mõjud

(1) Põhifunktsioon

PCB globaalne positsioneerimine

Tuvastage trükkplaadil olev koordinaatmärk ja arvutage trükkplaadi täpne asukoht seadme koordinaatsüsteemis.

Kompenseerige trükkplaadi nihet (X/Y/θ suunas), mis on põhjustatud töötlemisveast, kinnitusdetailide hälbest või termilisest deformatsioonist.

Paneeli joondamine

Toetab mitme paneeliga trükkplaadi kohalikku märgistuspunktide tuvastamist, et tagada iga väikese plaadi ühtlane paigutuse täpsus.

Defektse plaadi tuvastamine

Saab konfigureerida tuvastama trükkplaadi moonutusi, nurkade puudumist, märgistuspunktide oksüdeerumist ja muid defekte.

(2) Töövoog

Pärast trükkplaadi laadimist liigub kaamera eelseadistatud märgistuspunkti asendisse.

Võtke märgistuspunkti pilt ja arvutage algoritmi abil trükkplaadi tegeliku ja teoreetilise asukoha vaheline kõrvalekalle.

Saatke kõrvalekaldeandmed paigutusmasina juhtimissüsteemile, et korrigeerida kõigi komponentide paigutuskoordinaate globaalselt.

3. Põhifunktsioonid

Funktsiooni kirjeldus

Ülitäpne positsioneerimine Subpiksli algoritm, positsioneerimistäpsus võib ulatuda ±10 μm-ni (seotud seadme mehaanilise täpsusega)

Lai vaateväli ühildub. Suudab tuvastada erineva kujuga (ringikujulised, ristikujulised, ruudukujulised jne) märgistuspunktid.

Adaptiivne valgustus Reguleerib nutikalt valgusallika heledust, et see kohanduks peegeldavate/mattide trükkplaadi pindadega (näiteks vaskfoolium ja tint).

Kiire töötlus Millisekundiline pilditöötlus, ei mõjuta paigutusmasina takti (CPH)

Häiretevastane disain Elektromagnetiliste häirete (EMI) ja vibratsioonivastane disain sobib tehasekeskkonnaga

4. Levinumad vead ja lahendused

Rikkenähtus Võimalik põhjus Lahendus

Märgistuspunkti tuvastamine ebaõnnestus. Ebapiisav valgusallika heledus/märgistuspunkti saastumine. 1. Reguleerige valgusallika heledust.

2. Puhastage trükkplaadi märgistuspunkt

Hägune pilt. Objektiivi saastumine või fookuse nihe. 1. Puhastage objektiiv tolmuvaba lapiga.

2. Kalibreerige fookus uuesti

Sidekatkestus (pilti pole) Lahtine kaabel/liidese oksüdeerumine 1. Ühendage GigE-kaabel uuesti

2. Vahetage kahjustatud kaabel välja

Suur positsioneerimisviga Kalibreerimisparameetri nihe/märgistuspunkti disain ei sobi 1. Kalibreerige kaamera uuesti

2. Kontrollige trükkplaadi disainifaile

Kaamera ülekuumenemine Halb soojuseraldus või pidev ülekoormus 1. Kontrollige jahutusventilaatorit

2. Peatage seadme jahutamine

5. Hooldusmeetodid

(1) Igapäevane hooldus

Iga päev:

Kontrollige, kas kaamera objektiiv on tolmune või määrdunud, ja puhastage seda tolmuvaba lapiga ja isopropüülalkoholiga.

Veenduge, et valgusallika heledus on ühtlane (värelemist ega tumedaid alasid pole).

Nädala:

Kontrollige, kas andmesidekaabel ja toitekaabel on kindlalt ühendatud.

(2) Regulaarne kalibreerimine

Igakuiselt:

Optiliseks kalibreerimiseks kasutage standardset kalibreerimisplaati (näiteks ASM 03101400).

Kontrollige märgistuspunkti tuvastamise algoritmi läviväärtusparameetreid.

Kvartalis:

Andmete kadumise vältimiseks varundage kaamera parameetrid.

(3) Pikaajaline hooldus

Aastas:

Põhjaliku kontrolli saamiseks võtke ühendust ASM-i ametniku või volitatud teenusepakkujaga, sh:

Optilise süsteemi jõudlustest

Jahutussüsteemi puhastamine (näiteks ventilaatorid, õhutusavad)

6. Remondiideed

(1) Põhiline tõrkeotsing

Jälgige oleku märgutuld (roheline tuli normaalse töö korral, punane tuli/vilkuv tuli rikke korral).

Kontrollige ASM SIPLACE'i süsteemi vealogi (näiteks "Vision Error 3402").

(2) Riistvara remont

Varuosad:

Läätse kriimustused → Vahetage optilise läätse komplekt välja (ASM P/N: 03101403).

Valgusallika kahjustus → Vahetage LED-moodul (ASM P/N: 03101404).

Püsivara uuendamine:

Värskendage kaamera draiverit või nägemisalgoritmi ASM-i teeninduskeskuse kaudu.

(3) Professionaalne tugi

Kui riket ei õnnestu lahendada, võtke ühendust ASM-i tehnilise toe või volitatud remondikeskusega.

7. Kokkuvõte

ASM trükkplaatide kaamera nr 34 (03101402) on põhikomponent trükkplaatide globaalse paigutuse täpsuse tagamiseks. Selle kõrge eraldusvõime, intelligentne valgusallikas ja kiire algoritm suudavad tõhusalt kompenseerida trükkplaatide tootmis- ja kinnitusvigu. Tootmiskatkestuste ohtu saab oluliselt vähendada regulaarse puhastamise, kalibreerimise ja ennetava hoolduse abil.

Täieliku tehnilise dokumentatsiooni saamiseks vaadake ASM-i ametlikku käsiraamatut (Doc-03101402) või võtke ühendust seadme tarnijaga.
