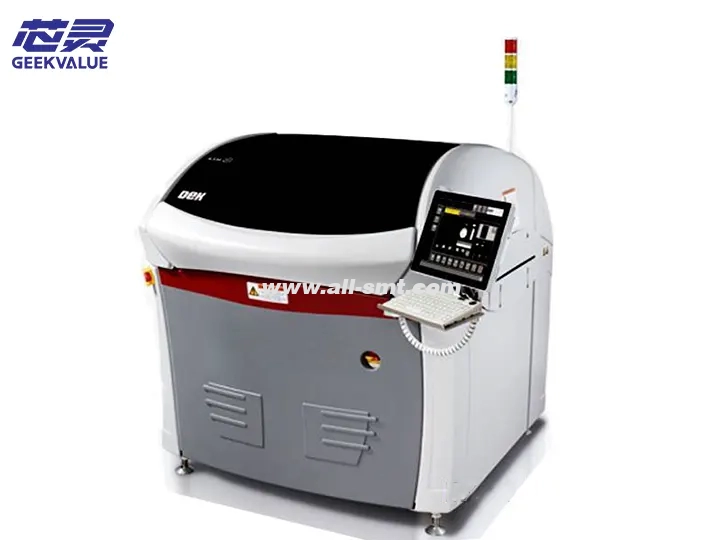

ASM DEK trükimasinad Neo GALAXY

DEK Neo GALAXY on ASM Assembly Systemsi turule toodud lipulaev täisautomaatne ülitäpne jootepasta printer, mis esindab praeguse SMT jootepasta printimise tehnoloogia kõrgeimat taset. See mudel on loodud järgmise põlvkonna elektroonikatootmise vajaduste rahuldamiseks, eriti järgmiste rakenduste jaoks:

Ülipeene sammuga komponendid (näiteks 01005, 0,2 mm sammuga BGA)

Väga keerukas trükkplaat (5G side, autoelektroonika, tehisintellekti kiirendikaart)

Vahvlitaseme pakendamine (WLP) ja täiustatud pakendamise rakendused

II. Põhitehnoloogia põhimõte

1. Intelligentne printimissüsteem

Mitmeteljelise ühenduse juhtimine: Kasutage 8-teljelist sünkroonset liikumisjuhtimist, et saavutada kaabitsa, terasvõrgu ja trükkplaadi nanotasemel sünkroniseerimine

Adaptiivne rõhureguleerimine: jootepasta reoloogiliste omaduste jälgimine reaalajas ja kaabitsa parameetrite automaatne reguleerimine

Kvanttaseme nägemissüsteem: Varustatud 12K ülikõrge eraldusvõimega 3D SPI-ga, mille tuvastustäpsus on ±5 μm

2. Läbimurdeline uuenduslik tehnoloogia

Galactic Flow™ jootepasta voolu juhtimise tehnoloogia: jootepasta voolu käitumise ennustamine tehisintellekti abil

Nano-Snap™ vormist lahtivõtmise tehnoloogia: patenteeritud nanotasemel vibratsiooniga vormist lahtivõtmine, mis välistab sildade ja tõmmatud otste tekkimise.

Iseõppiv tehisintellekti mootor: optimeerib pidevalt printimisparameetreid, et saavutada "nulldefekti" tootmine

III. Põhispetsifikatsiooni parameetrid

Kategooria parameetrid

Printimise täpsus ±8 μm (3σ)

Printimiskiirus 50–500 mm/s (intelligentne muutuva kiiruse reguleerimine)

Sobivad komponendid 01005~50 mm² suured komponendid

Šablooni paksus 0,05–0,5 mm

Minimaalne ava 60 μm

Korduse täpsus Cpk≥2.0

Liinivahetusaeg <90 sekundit (täisautomaatne)

Sideliides OPC UA+SECS/GEM

IV. Revolutsioonilised omadused

1. Intelligentne tootmissüsteem

Predictive Printing™: Ennustab ja kompenseerib võimalikke defekte ette

Digitaalne kaksik: virtuaalne silumine ja protsesside optimeerimine

Autonoomne kalibreerimine: täisautomaatne kalibreerimissüsteem

2. Ülim täpsusgarantii

Nanotasemel lineaarmootoriga ajam

Aktiivne temperatuuri kompenseerimise süsteem

Õhklaagriga toetatud riputatud kaabits

3. Tööstus 4.5 funktsioon

Plokiahela jälgitavussüsteem

Pilve koostööpõhine optimeerimine

AR kaughoolduse tugi

V. Põhilised funktsionaalsed moodulid

1. Ülitäpne trükiseade

Magnetiline vedrustusega kraapimissüsteem (nullihaardumine)

Kuue vabadusastmega terasvõrgust tasandamine

Mikrokeskkonna temperatuuri ja niiskuse reguleerimine

2. Kvantdetektori süsteem

12K 3D+2D komposiittuvastus

Süvaõppe defektide klassifikatsioon

Reaalajas suletud ahela tagasiside

3. Intelligentne hooldussüsteem

Ennustava hoolduse meeldetuletus

Isepuhastuv pasta etteandesüsteem

Varuosade eluea jälgimine

VI. Tüüpilised rakendusstsenaariumid

Ülipeen pigi trükkimine

Mobiiltelefoni APU kiibistik

MEMS-andur

Segatud montaaž

Kiip + passiivkomponentide koplanaarne printimine

Erikujuline komponentide sünkroonne printimine

Eriprotsess

Alumine täiteliimiga trükkimine

Soojusjuhtivate materjalide täpne katmine

VII. Peamised kasutusspetsifikatsioonid

1. Keskkonnanõuded

Konstantse temperatuuriga töökoda: 23±0.5℃

Puhtus: alla klassi 1000

Antistaatiline tase: <50V

2. Tööspetsifikatsioonid

Kasutage ASM-sertifikaadiga jootepastat

Tehke Nano-Cal kalibreerimist iga päev

Kasutage originaaltarvikute komplekti

3. Protsessi aken

Parameetrid Soovituslikud väärtused

Kaabitsa nurk 55±2°

Vormi lahtivõtmise kiirendus 0,3–0,8 m/s²

Printimisvahe 0,05–0,15 mm

8. Ühine häiretöötlus

1. Kood: NGX-101

Fenomen: kvantkaamera joonduse häire

Töötlemine: Käivita automaatse QCali kalibreerimisprotsess

2. Kood: NGX-205

Fenomen: jootepasta ebanormaalne reoloogia

Töötlemine: jootepasta temperatuuri taastumise oleku kontrollimine ja partiide vahetamine

3. Kood: NGX-308

Fenomen: Nanopositsioneerimise hälve

Töötlemine: Puhastage lineaarjuhik ja taaskäivitage positsioneerimissüsteem

9. Nutikas hooldusstrateegia

Iga päev:

Tehke Nano-Clean terasvõrgu puhastus

Kontrollige magnetilise vedrustuse kaabitsa olekut

Nädala:

Kvantnägemissüsteemi kalibreerimine

Tehisintellekti mudeli andmebaasi värskendamine

Igakuiselt:

Lineaarmootori põhjalik hooldus

Vaheta mikrokeskkonna filter välja

10. Turupositsiooni analüüs

Tehniline võrdlusnäitaja: 3 korda täpsem kui traditsioonilised seadmed

Investeeringu tasuvus: kulude katmiseks kulub 6–12 kuud

Kohaldatavad tootmisliinid:

Tipptasemel nutitelefoni SMT-liin

Autoelektroonika tootmisliin

Täiustatud pakendamisliin

XI. Kokkuvõte ja väljavaated

DEK Neo GALAXY määratleb jootepasta trükkimise tehnilised piirid uuesti ja selle funktsioonide hulka kuuluvad:

Stabiilse submikronilise printimise esmakordne saavutamine

Tehisintellekti autonoomse optimeerimise uue ajastu avamine

Järgmise põlvkonna elektroonikapakendite vajaduste toetamine

See seade sobib eriti hästi tipptasemel tootmisstsenaariumide jaoks, kus püütakse saavutada "nulldefekti" tootmist, ning on nutikate tehaste ehitamise põhiseade. 5G-A ja 6G tehnoloogiate arenguga muutuvad selle tehnilised eelised veelgi silmapaistvamaks.
