ASMPT DEK Horizon 03ix SMT siiditrükk

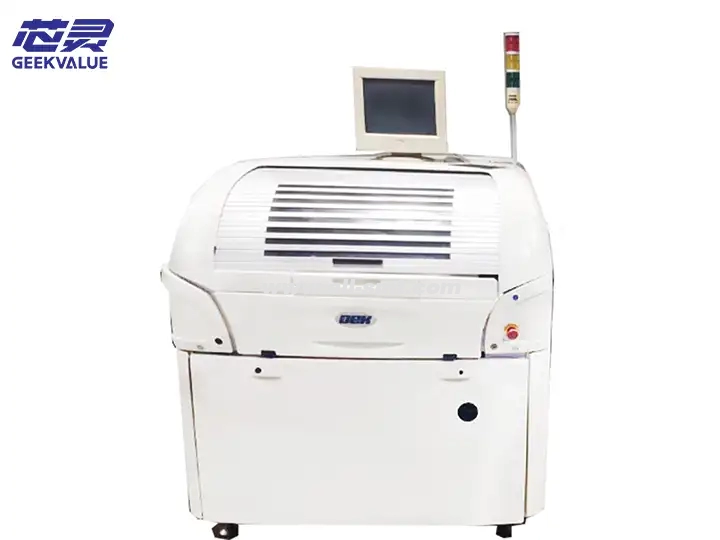

DEK 03IX on DEK-i (nüüd ASM Assembly Systemsi osa) toodetud täiustatud siiditrükiseade, mis on loodud elektroonikatööstusele, eriti suure täpsusega trükkimiseks pinnale kinnitamise tehnoloogia (SMT) tootmisliinidel.

Toote positsioneerimine

DEK 03IX on positsioneeritud keskmise ja tipptasemel SMT-printimislahendusena, mis teenindab peamiselt:

Tarbeelektroonika tootjad

Autoelektroonika tarnijad

Tööstuselektroonika tootjad

Sideseadmete tootjad

Meditsiinielektroonikaseadmete tootjad

Tehnilised parameetrid

Põhispetsifikatsioonid

Printimisala: trükkplaadi maksimaalne suurus 510 mm × 460 mm

Printimiskiirus: kuni 20 sekundit/tsükkel (sõltuvalt trükkplaadi keerukusest)

Korduse täpsus: ±12,5 μm @ Cpk≥1,0

Joonduse täpsus: ±15 μm @ Cpk≥1.0

Kaabitsa survevahemik: 0–20 kg, reguleeritav

Eralduskiirus: reguleeritav 0,1–20 mm/s

Mehaanilised omadused

Raami suuruse ühilduvus: toetab standardset ekraanisuurust 29"×29"

Z-telje liikumine: 0–6 mm reguleeritav

θ-telje reguleerimine: ±5° pöörde korrektsioonivõimalus

Aluspinna paksuse vahemik: 0,2–6 mm

Juhtimissüsteem

Kasutab täiustatud VisionAlign™ visuaalset joondussüsteemi

Mitme kaameraga kõrglahutusega pildisüsteem

Reaalajas SPC andmete kogumise ja analüüsi funktsioon

Toetab SECS/GEM sideprotokolli

Põhitehnoloogia ja uuenduslikud omadused

1. Intelligentne trükitehnoloogia

Reaalajas adaptiivne juhtimissüsteem: saab automaatselt reguleerida printimisparameetreid vastavalt jootepasta omadustele

Nutikas rõhukontroll: kaabitsa survet saab dünaamiliselt reguleerida, et see sobiks erinevate padjakujundustega

Automaatne ekraanipuhastussüsteem: programmeeritav puhastussagedus ja -meetod

2. Ülitäpne visuaalne süsteem

Kasutab mitme nurga all valgustust ja kõrge eraldusvõimega CCD-kaamerat

Toetab mitut märgistuspunkti tuvastamise algoritmi

Subpikslite pilditöötlustehnoloogia

Automaatne teravustamine ja valgustuse reguleerimise funktsioon

3. Täiustatud protsessijuhtimine

Suletud ahelaga juhitav skreepersüsteem

Prindikvaliteedi jälgimine reaalajas

Automaatne jootepasta mahu tuvastamise funktsioon

3D-jootepasta tuvastamise võimalus (vaja on lisamooduleid)

4. Kasutajasõbralik disain

15-tolline värviline puutetundlik liides

Graafiline programmeerimiskeskkond

Valemihaldussüsteem

Kaugdiagnostika ja hooldusfunktsioon

Süsteemi arhitektuur

Riistvara koostis

Vastuvõtva raami: ülitugev alumiiniumisulamist konstruktsioon, mis pakub stabiilset tuge

Prindipea süsteem: sisaldab kahekordset kaabitsat, rõhuandurit ja kõrgusandurit

Nägemissüsteem: ülemine ja alumine kahe kaameraga konfiguratsioon

Käigukastisüsteem: ülitäpne juhtrööp ja rihmülekanne

Šablooni kinnitussüsteem: pneumaatiline kinnitusseade

Aluspinna positsioneerimissüsteem: programmeeritav tugitihvt ja servaklamber

Tarkvarasüsteem

DEK Instinctiv™ V9 operatsioonisüsteem: spetsiaalne Windowsi platvormil põhinev tarkvara

Protsessi optimeerimise moodul: automaatne parameetrite soovituse funktsioon

Andmeanalüüsi tööriist: reaalajas SPC-diagramm ja trendianalüüs

Võrguühendus: toetab tehase MES-süsteemi integreerimist

Rakendusvaldkond

Tüüpiline rakendus

01005 ja väiksemate komponentide ülipeen pigi trükkimine

Flip chip kiibi rakendused

Vahvli tasemel pakendamine (WLCSP)

Suure tihedusega ühendusplaadid (HDI)

Paindliku trükkplaadi (FPC) printimine

Spetsiaalsed protsessivõimalused

Segatud tehnoloogiaga trükkimine (jootepasta ja juhtiv liim)

Astmelise šablooniga trükkimine

Kahepoolne printimisprotsess

Kõrge viskoossusega materjali trükkimine (näiteks põhja täiteaine)

Toimivuse eelised

Tootmise efektiivsus

Kiire liinivahetusaeg (<5 minutit)

Kõrge esimese läbimise saagis (FPY)

Kõrge pidev tootmise stabiilsus

Toetage šablooni pidevat puhastamist

Kvaliteedi tagamine

Kõrge trükikonsistents

Madal defektide määr

Jootepasta Suurepärane vormimiskvaliteet

Automaatne protsessi kompenseerimise funktsioon

Kulutõhus

Madal materjalijäätmed

Madalad hoolduskulud

Kõrge energiatõhusus

Märkimisväärne kogukulu (TCO) eelis

Valikulised esemed

Riistvara valikud

3D-jootepasta kontrollsüsteem: reaalajas mahu mõõtmine

Kaherajaline ülekandesüsteem: toetab pidevat tootmist

Lämmastikukaitse seade: eriprotsesside jaoks

Kõrge viskoossusega materjalikomplekt: spetsiaalsete suspensioonide jaoks

Tarkvara valikud

Täiustatud andmeanalüüsi pakett: põhjalik protsessianalüüs

Kaugjälgimismoodul: seadmete oleku reaalajas vaade

Nutikas hooldussüsteem: ennustav hooldusfunktsioon

Hooldus ja teenindus

Igapäevane hooldus

Soovitatavad igapäevased puhastusvahendid

Nädala kontrollnimekiri

Igakuine hooldusplaan

Tehniline tugi

Globaalne teenindusvõrk

24/7 tehnilise toe infotelefon

Veebipõhine teadmistebaas ja tõrkeotsingu juhend

Regulaarsed tarkvarauuendused

Turu positsioneerimine ja konkurentsianalüüs

Sihtrühm

Keskmise ja suure mahuga SMT tootmisliinid

Elektroonikatootjad, kellel on laiaulatuslik tootmine

Rangete trükikvaliteedi nõuetega väljad

Võrdlus peamiste konkurentidega

Võrreldes sarnaste seadmetega nagu MPM Ultraprint 3000, Ekra X5, on DEK 03IX-l järgmised eelised:

Sõbralikum kasutajaliides

Paindlikumad konfiguratsioonivalikud

Väiksemad hooldusnõuded

Parem kulutõhusus

Arengutrendid ja tulevased uuendused

Tehnoloogia arengu suund

Tehisintellekti abil protsesside optimeerimine

Liitreaalsuse (AR) hooldusabi

Tööstus 4.0 sügavam integratsioon

Keskkonnasõbralikud ja energiasäästlikud disainitäiustused

Täiendustee

Riistvara modulaarne disain lihtsaks uuendamiseks

Hea tarkvara tagasiühilduvus

Laiendatav I/O-liides

Kasutajate hindamine ja valdkonna tunnustus

Tüüpiline kasutaja tagasiside

"Printimise stabiilsus ületab ootusi"

"Liinivahetuse aeg on oluliselt vähenenud"

"Suurepärane kohanemisvõime keeruliste trükkplaatidega"

"Intuitiivne ja hõlpsasti kasutatav juhtliides"

Auhinnad ja sertifikaadid

Võitis mitu valdkonna innovatsiooniauhinda

Vastab ohutussertifikaatidele nagu CE ja UL

Vastab IPC standardi nõuetele

Kokkuvõte

DEK 03IX esindab praeguse SMT-trükitehnoloogia tipptaset ning pakub oma ülitäpse, intelligentse ja kasutajasõbraliku disaini abil usaldusväärseid trükilahendusi elektroonikatööstusele. Olenemata sellest, kas tegemist on masstootmise või suure segatootmiskeskkonnaga, pakub 03IX suurepärast jõudlust, et aidata kasutajatel parandada kvaliteeti, vähendada kulusid ja suurendada tõhusust.
