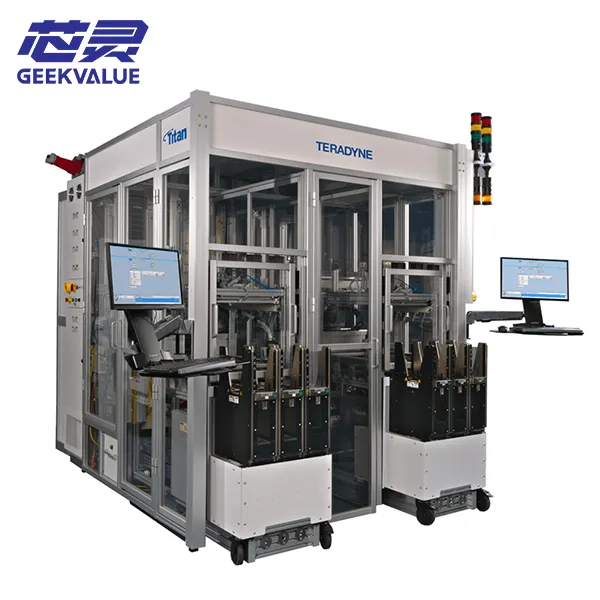

Teradyne pooljuhtide tester TITAN

Teradyne Test TITAN ei ole traditsiooniline ATE (automaatne testimisseade), vaid süsteemitaseme testimise (SLT) platvorm, mis on loodud spetsiaalselt reaalsete kiipide tööstsenaariumide jaoks. See simuleerib lõppkasutuskeskkondi, et kontrollida kiipide funktsionaalsust ja jõudlust.

Põhimudelid ja spetsifikatsioonid

TITAN-platvormil on mitu mudelit, mis on kohandatud erinevatele rakendusstsenaariumidele ja vajadustele. Põhiplatvorm Titan on loodud suuremahuliste stsenaariumide, näiteks mobiilprotsessorite jaoks, samas kui lipulaevplatvorm Titan HP on loodud tehisintellekti ja pilvekiipide suure jõudlusega SLT-nõuete täitmiseks. Spetsiifilisi erinevusi saab võrrelda allolevas tabelis: Omadused Teradyne Titan Teradyne Titan HP Core Rakendused Suuremahulised SLT-kiibid mobiilirakenduste protsessoritele, tehisintellektile ja pilveinfrastruktuurile SLT paralleeltestimise võimalus 320 või 424 testimiskohta Puuduv teave Ühe kiibi energiatarve Kuni 50 W testitava seadme kohta (õhkjahutuse kaudu) Toetab praegu kuni 2 kW, tulevikus plaanitakse toetada 4 kW Süsteemi läbilaskevõime Asünkroonne pesade arhitektuur, mis pakub 30% läbilaskevõime eelist traditsiooniliste partiisüsteemide ees Puuduv teave Soojusjuhtimine 15 °C õhkjahutussüsteem Mitmeharuline külmplaadiga vedelikjahutus ja PID asünkroonne termoregulatsioon Elektriline jõudlus Pakub andmeedastuskiirust 20 Gbps ja kuni 100 000 usaldusväärset testimispluginat Puuduv teave Andmeliides Iga testimiskoht on varustatud 1 Gbps Etherneti pordi, jadapordi, JTAG-i ja SPI-liidesega Puuduv teave Toetab pakette PoP, BGA, PGA, LGA jne Puuduv teave Arendus ja hooldus Pakub 20-kohalist arendusjaama, mis toetab vahetatavat hooldust Puuduv teave Tarkvara Platvorm Kõik Titani platvormid jagavad ühtset Atlasit. SLT tarkvaraplatvorm võimaldab testprogrammide sujuvat kaasaskantavust.

Tuletismudel Titan-RF pakub massiivselt paralleelset, automatiseeritud SLT-d seadmetele, mis vajavad raadiosageduslikku (RF) ühenduvust, toetades kuni 320 raadiosagedustoega testimiskohta.

Mida sellega testitakse? Peamised rakendusvaldkonnad:

TITAN platvormi kasutatakse peamiselt järgmistes tipptasemel ja kiiresti kasvavates valdkondades:

Tehisintellekt ja pilvetaristu: tehisintellekti kiirendite, graafikaprotsessorite, protsessorite jne jõudluse, energiatarbimise ja stabiilsuse testimine suure koormuse korral.

Mobiilirakenduste protsessorid: mobiilprotsessorite peamise SLT-lahendusena, tagades nende jõudluse ja töökindluse reaalsetes stsenaariumides.

Autoelektroonika: Kasutatakse kriitiliste ohutuskomponentide, näiteks ADAS-i ja sõidukisiseste teabe- ja meelelahutussüsteemide testimiseks.

Raadiosagedusseadmed: Titan-RF mudeli abil saab testida seadmeid, mis vajavad raadiosageduslikku ühenduvust.

TITANi rakendusvaldkonnad on teravas vastuolus Advantest T2000-ga, mis keskendub ATE-le (automaatsetele testimisseadmetele). T2000 kui SoC-testimissüsteem hõlmab peamiselt traditsioonilist funktsionaalset, parameetrilist ja kiibi tasemel testimist.

Horisontaalne võrdlus: TITAN vs. Advantest T2000

Nende kahe erinevuse selgemaks mõistmiseks vaadake võrdluseks allolevat tabelit:

Võrdlusmõõtmed:

Teradyne

TITAN

Advantaget

T2000

Testi tüüp:

Süsteemitaseme testimine (SLT)

SoC (süsteem kiibil)

ATE

Põhifunktsioonid:

Kontrollib kogu süsteemi reaalsetes töötingimustes, rõhutades riist- ja tarkvara sünergiat ning liideste koostalitlusvõimet;

Kontrollib kiibi loogikafunktsioone ja alalisvooluparameetreid vektor- ja alalisvooluparameetrite testimise abil.

Testiobjekt:

DUT-i käsitletakse tervikliku süsteemina, mis käitab tegelikke tarkvararakendusi.

DUT-i käsitletakse vooluringina, mis võtab vastu elektroonilise signaali ergutust.

Paralleelsuse võime:

Äärmiselt kõrge (320/424 punkti)

Kõrge (toetab kuni 8192 digitaalkanalit)

Ühilduvus: integreerimine ATE testimisprotseduuridega

Titani platvorm suudab käivitada varem ATE-l väljatöötatud testimisprogramme, saavutades sujuva integratsiooni traditsiooniliste ATE testimisprotseduuridega.

Turupositsioon ja eelised

Tehnoloogiline juhtpositsioon: Teradyne'i ja Advantesti peetakse ATE (automaatsete testimisseadmete) valdkonnas kaheks hiiglaseks, kes ühiselt hõivavad valdava enamuse ülemaailmsest tipptasemel turust.

Peamised konkurentsieelised: Titani platvormi peamine eelis seisneb selle asünkroonses arhitektuuris. Iga testimiskohta saab iseseisvalt laadida, testida ja maha laadida, mis võimaldab vahetatavat hooldust ilma teiste saitide tööd mõjutamata, maksimeerides seeläbi süsteemi kasutamist.
