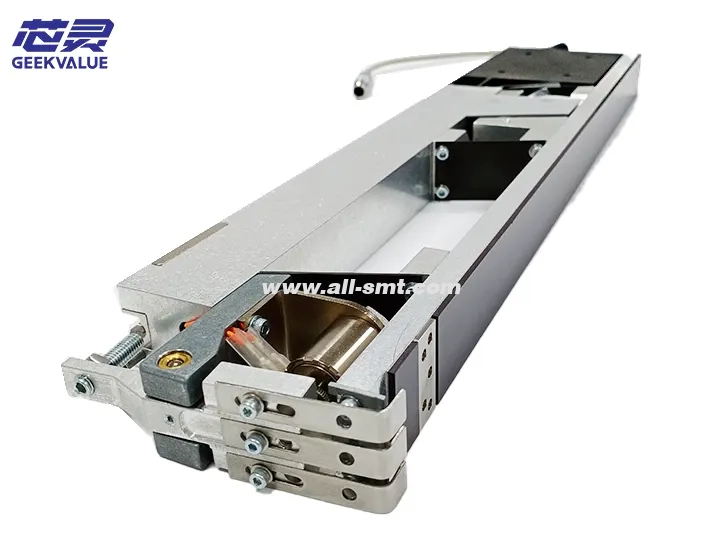

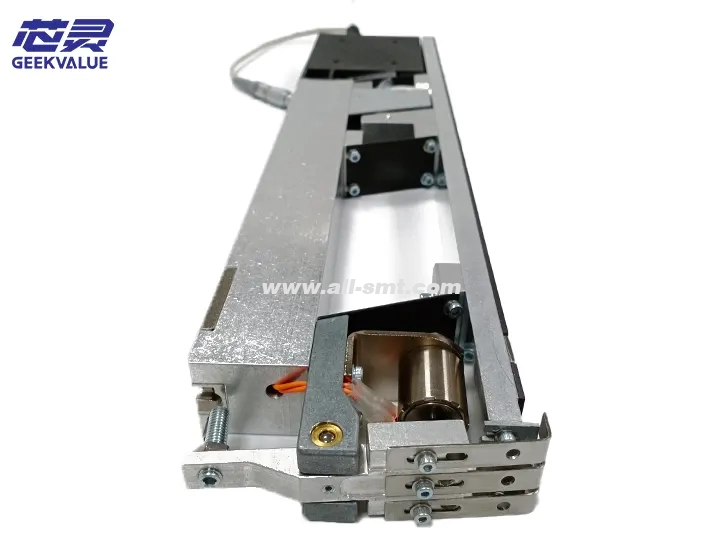

מזין רטט סימנס סיפלייס 00142031

ניתוח טכני מקיף של מזין רטט SMT של סימנס 00142031

א. סקירת מוצר ומפרטים טכניים

1.1 פרמטרים בסיסיים

דגם: 00142031

סוג: מזין רטט אלקטרומגנטי

רכיבים רלוונטיים: רכיבים בצורת מיוחד (כגון מחברים, ממסרים, שנאים וכו')

טווח גודל רכיבים: 2-25 מ"מ (אורך) × 2-15 מ"מ (רוחב) × 1-10 מ"מ (גובה)

מהירות הזנה: 30-120 יחידות/דקה (ניתנת להתאמה)

מתח אספקת חשמל: 24VDC±10%

צריכת חשמל: מקסימום 50W

מידות: 150 מ"מ × 120 מ"מ × 80 מ"מ

משקל: 2.2 ק"ג

חיי שירות: ≥50 מיליון מחזורי רטט

1.2 דגמים רלוונטיים

סדרת SIPLACE X כל הדגמים

סדרת SIPLACE TX

סדרת SIPLACE SX

סדרת SIPLACE D (נדרש מתאם)

II. מבנה מכני ועקרון פעולה

2.1 רכיבים מכניים מרכזיים

פלטפורמת רטט:

חומר נירוסטה (עובי 3 מ"מ)

טיפול מיוחד במרקם פני השטח (Ra0.8μm)

זווית הטיה מתכווננת (5°-15°)

מערכת הנעה אלקטרומגנטית:

אלקטרומגנט בעל שני סלילים (הספק 30W×2)

קבוצת יריעות קפיצים (4 יריעות מסגסוגת נחושת בריליום)

מסלול האכלה:

עיצוב מודולרי (ניתן להחלפה מהירה)

ציפוי כרום קשיח על פני השטח (עובי 15 מיקרומטר)

מנגנון הפרדת רכיבים:

מחסום מכני

מכשיר גילוי פוטואלקטרי (אופציונלי)

2.2 עקרון העבודה

יצירת רטט:

הסליל האלקטרומגנטי מופעל ומכבה כדי ליצור שדה מגנטי מתחלף

מניע את פלטפורמת הרטט לביצוע רטט מיקרו-אמפליטודה בתדר גבוה (תדר 50-100 הרץ)

הובלת רכיבים:

רטט גורם לרכיבים להסתחרר לאורך המסילה

סידור כיווני מושג באמצעות המבנה המיוחד של המסילה

הפרדת רכיבים:

מחסום מכני מבטיח הפרדה של חלק אחד

חיישן פוטואלקטרי מנטר את מצב הפריקה (דגם אופציונלי)

בקרת מהירות:

PWM מתאים את עוצמת האלקטרומגנט

מערכת המשוב שומרת על אמפליטודה יציבה

ג. מאפייני ביצועים ויתרונות טכניים

3.1 מדדי ביצוע מרכזיים

דיוק מיקום: ±0.1 מ"מ (@20℃)

יכולת הסתגלות של רכיבים: יכול להתמודד עם 200+ סוגים של רכיבים בצורות מיוחדות

זמן תגובה: <50ms (מההפעלה ועד הזנה יציבה)

סחף טמפרטורה: ±0.01 מ"מ/℃

רמת רעש: <65dB (@מרחק של מטר אחד)

3.2 יתרונות טכניים ייחודיים

בקרת רטט חכמה:

אלגוריתם התאמה אדפטיבי

פיצוי אוטומטי עבור שינויי משקל רכיבים

מערכת החלפה מהירה:

זמן שינוי מסלול <30 שניות

מנגנון כוונון ללא כלים

עיצוב אנטי-סטטי:

התנגדות פני השטח 10⁵-10⁶Ω

תואם לתקן IEC61340-5-1

פעולה דו-מצבית:

מצב רטט רציף (אצווה גדולה)

מצב רטט הדק (רכיבים מדויקים)

IV. תרחישי יישום וערך קו ייצור

4.1 רכיבי יישום אופייניים

סוגים שונים של מחברים (USB, HDMI וכו')

רכיבי ממסר/מתג

קבלים/סלילים בצורת מיוחדת

שנאים קטנים

מעגלים משולבים באריזה מיוחדת

4.2 ערך קו הייצור

ייצור גמיש:

מעבר מהיר בין רכיבים שונים

צמצום זמן החלפת המזין

אבטחת איכות:

דיוק סידור כיווני גבוה

צמצום נזק לרכיבים

אופטימיזציה של עלויות:

החלפת מזינים מותאמים אישית מיוחדים

צמצום מלאי חלקי חילוף

ה. מדריך התקנה ותפעול

5.1 תהליך ההתקנה

התקנה מכנית:

יישר עם מסילת תחנת ההזנה של מכונת ההשמה

דחפו לתוך המחבר החשמלי לעגינה אוטומטית

חיבור חשמלי:

חיבור אספקת חשמל 24VDC

חיבור קו אות (אם נבחר דגם חיישן)

הגדרת פרמטרים:

הגדר דרך ממשק המשתמש של מכונת ההשמה:

עוצמת הרטט (30-100%)

מהירות האכלה

5.2 נקודות מפתח בפעולה

טעינת רכיבים:

שמור על רכיבים יבשים ונקיים

נפח הטעינה אינו עולה על 80% מהנפח

כוונון מסלול:

השתמש במד מיוחד כדי להתאים את רוחב המסילה

ודא שהרכיבים יכולים לעבור בצורה חלקה

אופטימיזציה של רטט:

התחילו עם אמפליטודה קטנה והגדילו בהדרגה

שימו לב למצב הזרימה של הרכיבים והתאימו

שישית, מערכת תחזוקה

6.1 תחזוקה יומית

ניקיון ותחזוקה:

הסר רכיבים שאריות בעזרת אקדח אוויר מדי יום.

נקו את המסלול עם צמר גפן אלכוהולי כל שבוע

פריטי בדיקה:

אלקטרומגנט במצב קבוע

סדקי קפיץ או לא

שחיקת עקבים

6.2 תחזוקה שוטפת (מומלץ חודשי)

ניקוי עמוק:

לפרק את פלטפורמת הרטט

ניקוי אולטרסאונד של רכיבי המסילה

ניהול שימון:

יש למרוח חומר סיכה מיוחד (כגון Molykote EM-30L) על החלק המוביל

כמות הסיכה נשלטת על 0.1-0.2 גרם

זיהוי ביצועים:

בדיקת יציבות תדר הרטט

בדוק את החזרתיות של מיקום ההזנה

שביעית, אבחון וטיפול בתקלות נפוצות

7.1 סיווג וטיפול בתקלות

שלבי אבחון תופעת התקלה פתרון

עוצמת רטט לא מספקת 1. בדוק את מתח אספקת החשמל

2. בדיקת עכבת האלקטרומגנט 1. ודאו שספק הכוח של 24 וולט יציב

2. החלף את מכלול האלקטרומגנט

הרכיבים מסודרים בצורה לא מסודרת 1. שימו לב למסלול הרטט

2. בדוק את מצב המסלול 1. כוונן את פרמטרי הרטט

2. החלפה או תיקון של המסילה

רעש חריג 1. האזינו לרעש ואתרו

2. בדוק את האביזרים 1. החלף את יריעת הקפיץ הפגומה

2. הדקו את כל הברגים

רכיב תקוע 1. בדוק את גודל המסילה

2. שים לב למצב הרכיב 1. כוונן את רוחב המסילה

2. נקו את הרכיב

7.2 מדריך להחלפת רכיבים מרכזיים

החלפת אלקטרומגנט:

נתק את ספק הכוח

הסר את בורג הקיבוע (שקע משושה T10)

שימו לב לסמן הקוטביות של הסליל

החלפת יריעת קפיץ:

השתמשו במלחציים מיוחדים

שמרו על מתח אחיד של ארבעת הגיליונות

נדרשת בדיקת איזון דינמית לאחר ההחלפה

VIII. התפתחות טכנולוגית והצעות לשיפור

8.1 היסטוריית איטרציות גרסאות

דור ראשון (2008): מזין רטט בסיסי

דור שני (2012): תוספת בקרה חכמה (דגם נוכחי)

דור שלישי (2018): עיצוב אנטי-סטטי משופר

8.2 הצעות לאופטימיזציה של שימוש

אופטימיזציה של פרמטרים:

הקמת ספריית פרמטרים של רכיבים

שמור הגדרות רטט אופטימליות

ניהול חלקי חילוף:

חלקי שחיקה סטנדרטיים:

סט יריעות קפיצים (מספר חלק: 00142032)

מסלול הזנה (מספר חלק: 00142033)

אפשרויות שדרוג:

גרסת חיישן מדויקת (מספר חלק: 00142031-S)

גרסת RFID נגד בלבול (P/N: 00142031-R)

IX. השוואה עם שיטות האכלה אחרות

פריטי השוואה מזין רטט מזין רצועה מזין צינורות

רכיבים רלוונטיים רכיבים בצורת מיוחד רכיבים עמודיים סטנדרטיים של SMD

מהירות הזנה בינונית (30-120 יחידות/דקה) גבוהה (40-200 יחידות/דקה) נמוכה (20-60 יחידות/דקה)

זמן החלפה קצר (<דקה) בינוני (2-5 דקות) ארוך (5-10 דקות)

דרישות תחזוקה בינוניות נמוכות גבוהות

עלות בינונית נמוכה גבוהה

סיכום ותחזית

מזין הרטט 00142031 של סימנס הפך לציוד מפתח להנחת רכיבים מיוחדים בזכות יכולת עיבוד רכיבים בצורות מיוחדות מצוינות, מאפייני החלפה גמישים וביצועי עבודה יציבים. ערכו הליבה בא לידי ביטוי ב:

יכולת הסתגלות רחבה: יכול להתמודד עם מגוון רכיבים לא סטנדרטיים

קל לתפעול: ממשק אינטואיטיבי לכוונון פרמטרים

חסכוני ומעשי: החלפת מגוון מכשירי הזנה מיוחדים

כיוון פיתוח עתידי:

זיהוי חזותי משולב של בינה מלאכותית

תצורת פרמטרים אלחוטיים

פונקציית אבחון עצמי משופרת

ממליצים על משתמשים:

יצירת מסד נתונים של התאמת רכיבים-פרמטרים

בדקו באופן קבוע את מצב מערכת הרטט

שמור על מלאי חלקי חילוף מתאים

הציוד מתאים במיוחד עבור:

ייצור אלקטרוניקה לרכב

ציוד בקרה תעשייתי

ייצור ציוד תקשורת

הרכבת אלקטרוניקה רפואית

באמצעות שימוש סטנדרטי ותחזוקה מונעת, מזין הרטט יכול להבטיח פעולה יציבה לטווח ארוך ולשפר משמעותית את היעילות והאיכות של מיקום רכיבים בצורות מיוחדות.
