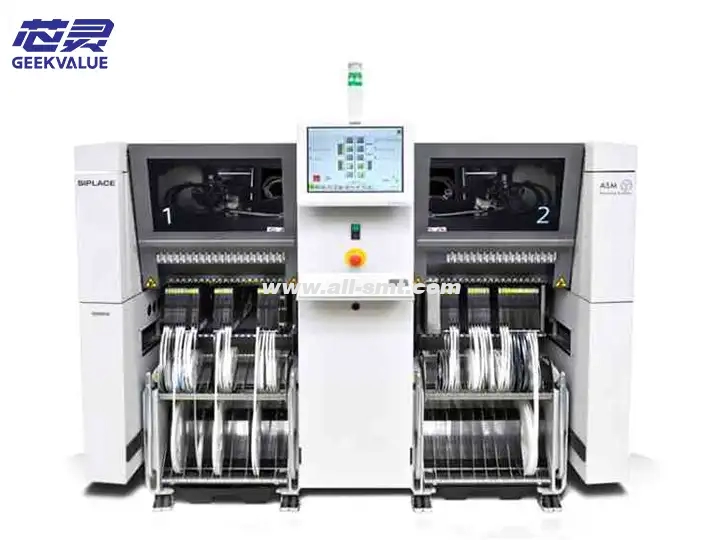

Mașină de preluare și plasare Siemens Siplace SX4

Siemens SIPLACE X4 (pe scurt SX4) este o mașină de plasare modulară de mare viteză lansată de Siemens Electronic Assembly Systems (acum sub denumirea de ASM Assembly Systems). Se caracterizează prin precizie ridicată, flexibilitate ridicată și productivitate ridicată și este potrivită pentru domenii de producție electronică de gamă medie spre superioară, cum ar fi comunicațiile, electronica auto, echipamentele medicale etc.

2. Avantajele de bază

Viteză mare și precizie ridicată

Viteza teoretică de plasare poate ajunge la >100.000 CPH (în funcție de configurație).

Precizia de repetare atinge ±25μm la 3σ, suportând microcomponente precum 01005 și QFN cu pas de 0,3 mm.

Design modular

Capetele cu brațe multiple și cu plasare multiplă pot fi configurate flexibil pentru a susține producția mixtă de componente cu forme speciale și plasarea de mare viteză.

Sistem inteligent de calibrare

Echipat cu viziune din mers, corectarea poziției în timp real în timpul plasării reduce timpul de nefuncționare.

Compatibilitate puternică

Suportă o varietate de componente, de la 0201 la conectori mari, capace de ecranare etc. și poate extinde funcția de wafer (Die Bonder).

Integrare digitală

Acceptă ASM OMS (software de management al optimizării) și interfața Industry 4.0 pentru a realiza trasabilitatea și analiza datelor de producție.

III. Caracteristici principale

Tehnologia capului de plasare

Cap de plasare rotativ opțional (cum ar fi capul SpeedStar) sau cap de înaltă precizie pentru a îndeplini diferite cerințe ale componentelor.

Sistem de alimentare

Suportă alimentator cu două benzi (Dual Lane Feeder), schimbarea materialului fără oprirea mașinii, îmbunătățind eficiența.

Sistem de vedere

Cameră de înaltă rezoluție (cum ar fi 12MP) combinată cu iluminare multispectrală, identifică cu precizie componente complexe (cum ar fi BGA, PoP).

Plasare adaptivă

Tehnologie de control al presiunii (controlul forței pe axa Z) pentru a evita deteriorarea componentelor sau lipirea la rece.

4. Specificații principale

Parametrii articolului

Viteză de plasare Până la 100.000+ CPH (în funcție de configurație)

Precizie de plasare ±25μm @3σ

Gama componente 01005 ~ 150 mm × 150 mm

Număr de alimentatoare. Acceptă până la 200+ (bandă de 8 mm)

Dimensiunea substratului 50 mm × 50 mm ~ 510 mm × 460 mm

Platforma software SIPLACE Pro/ASM OMS

5. Defecțiuni frecvente și idei de întreținere

1. Decalajul plasării

Cauze posibile:

Abaterea calibrării vizuale;

Uzura sau contaminarea duzei;

Eroare de setare a parametrilor componentei (cum ar fi grosimea, dimensiunea).

Pașii soluției:

Curățați obiectivul și duza camerei;

Recalibrați sistemul vizual (folosind o placă de calibrare standard);

Verificați parametrii bibliotecii de componente și actualizați coordonatele de plasare.

2. Rată mare de aruncare

Cauze posibile:

Vid insuficient la duză (blocare sau scurgeri);

Mișcare anormală a alimentatorului;

Recunoaștere eșuată a componentelor (problemă de iluminare sau focalizare).

Pașii soluției:

Verificați conducta și filtrul de vid;

Curățați sau înlocuiți duza;

Reglați poziția angrenajului alimentatorului;

Optimizați parametrii de iluminare vizuală.

3. Alarmă mașină (defect servomotor)

Cauze posibile:

Suprasarcină motor sau defecțiune encoder;

Fluctuația puterii;

Bruiaj mecanic.

Pașii soluției:

Reporniți sistemul și observați codul de alarmă (cum ar fi Oprire de urgență sau Eroare axă);

Verificați lubrifierea șinei de ghidare și a șurubului de acționare;

Măsurați tensiunea servomotorului.

4. Alimentatorul nu alimentează

Cauze posibile:

Banda este blocată sau tensiunea bobinei este anormală;

Senzorul este murdar;

Conexiune electrică slabă.

Pașii soluției:

Trageți manual banda pentru a îndepărta blocajul;

Curățați senzorul alimentatorului;

Reconectați linia de semnal.

VI. Recomandări de întreținere

Întreținere zilnică:

Curățați zilnic duza și lentila camerei;

Ungeți regulat ghidajul liniar și șurubul de acționare.

Calibrare periodică:

Efectuați calibrarea de precizie a sistemului vizual și a capului de plasare în fiecare lună.

Gestionarea pieselor de schimb:

Piese standard de uzură: duză, filtru de vid, accesorii alimentator.

VII. Rezumat

Siemens SX4 este potrivit pentru medii de producție cu volume mari și mixuri variate, datorită designului său modular, plasării de înaltă precizie și managementului inteligent. În timpul întreținerii, este necesar să se concentreze pe întreținerea preventivă și să se localizeze rapid problemele în combinație cu codurile de eroare și jurnalele de sistem. Pentru defecțiuni complexe (cum ar fi problemele sistemului servo), se recomandă contactarea asistenței tehnice oficiale ASM sau a furnizorilor de service autorizați.

Dacă aveți nevoie de un manual de operare mai specific sau de o interpretare a codurilor de eroare, puteți consulta Manualul de service SIPLACE X4 sau puteți obține asistență prin intermediul instrumentului de diagnosticare la distanță ASM.
