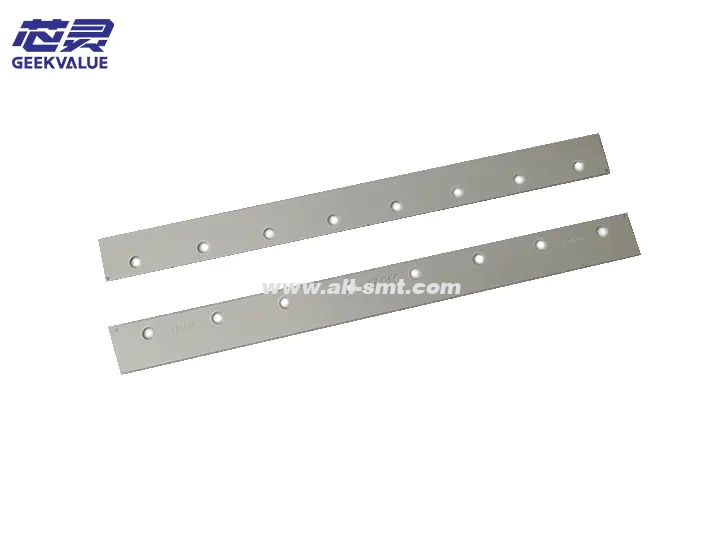

ชิ้นส่วนเครื่องพิมพ์ DEK ใบมีดขูด smt

1. ภาพรวมผลิตภัณฑ์และฟังก์ชันหลัก

1.1 หน้าที่หลักของใบมีดขูด

ใบมีดขูดเครื่องพิมพ์ DEK ถือเป็นส่วนประกอบหลักในกระบวนการพิมพ์ยาบัดกรี โดยส่งผลโดยตรงต่อ:

ความสม่ำเสมอของการสะสมของสารบัดกรี

ความแม่นยำของการพิมพ์กราฟิก

ความสม่ำเสมอของการครอบคลุมแผ่น

ความเสถียรของกระบวนการ

1.2 สถานการณ์การใช้งานทั่วไป

การพิมพ์บอร์ดเชื่อมต่อความหนาแน่นสูง (HDI)

ส่วนประกอบระยะพิทช์ละเอียด (ต่ำกว่า 0.3 มม.)

กระบวนการบรรจุภัณฑ์แบบผสม (ยาประสาน + กาวแดง)

บรรจุภัณฑ์ความแม่นยำสูง (CSP/BGA)

2. หลักการทำงานและคุณสมบัติทางกายภาพ

2.1 หลักการทำงาน

การกระทำการเฉือน:

ที่ขูดสัมผัสกับตาข่ายเหล็กในมุม 45-60°

สร้างอัตราเฉือนสูงถึง 2,000-5,000 วินาที⁻¹

ทำให้การไหลของน้ำยาประสานมีลักษณะไหลแบบไธโคทรอปิก ขั้นตอนการเติม:

เกรียงขูดจะดันครีมบัดกรีให้เต็มตาข่าย

ช่วงแรงดันการเติมที่เหมาะสมคือ 30-100N

ระยะวางจำหน่าย:

คอลัมน์ยาบัดกรีขนาดไมครอนเกิดขึ้นเมื่อตาข่ายเหล็กถูกแยกออก

มุมการปล่อยจะส่งผลต่อคุณภาพการถอดแม่พิมพ์

2.2 พารามิเตอร์ทางกายภาพที่สำคัญ

พารามิเตอร์ ค่ามาตรฐาน ค่าเบี่ยงเบนที่อนุญาต

ความแข็ง (Shore A) 75-90 ±5

โมดูลัสยืดหยุ่น 3-8MPa ±10%

ความหยาบผิว (Ra) ≤0.2μm +0.05μm

ช่วงอุณหภูมิ -20℃~120℃ ทนทานต่อระยะสั้น +20℃

ค่าสัมประสิทธิ์ความต้านทานการสึกหรอ ≤0.15 (ASTM D1044) +0.03

III. การจำแนกประเภทผลิตภัณฑ์และคุณสมบัติทางเทคนิค

3.1 การเปรียบเทียบประเภทวัสดุ

ชนิด โพลียูรีเทน (PU) ตัวขูดโลหะ วัสดุคอมโพสิต

ความแข็ง 75-90A HRC60-65 85A (พื้นผิว)

ชีวิต 500,000-1 ล้านครั้ง 5 ล้านครั้ง + 2 ล้าน-3 ล้านครั้ง

น้ำยาบัดกรีที่ใช้ได้ น้ำยาบัดกรีแบบธรรมดา SnPb/ปลอดสารตะกั่ว น้ำยาบัดกรีความหนืดสูง น้ำยาบัดกรีเงินนาโน

ต้นทุน ต่ำ สูง ปานกลาง

คุณสมบัติ เปลี่ยนง่าย มีความหลากหลายสูง ความแม่นยำสูงพิเศษ การออกแบบป้องกันไฟฟ้าสถิตย์

3.2 คุณสมบัติการออกแบบเฉพาะของ DEK

การเพิ่มประสิทธิภาพรูปทรงของใบมีด:

การออกแบบเอียงสองด้าน (มุมด้านหน้า 25° + มุมด้านหลัง 15°)

ความตรงของใบมีด ≤0.01mm/300mm

โครงสร้างการชดเชยแบบไดนามิก:

การปรับแรงดันให้เหมาะสม

การชดเชยการเสียรูปของอุณหภูมิ

อินเทอร์เฟซพิเศษ:

ช่องติดตั้งแบบปลดเร็ว

การออกแบบการวางตำแหน่งที่ป้องกันความโง่เขลา

IV. อิทธิพลของกระบวนการและฟังก์ชันหลัก

4.1 ผลกระทบต่อคุณภาพการพิมพ์

การควบคุมความหนา:

การสึกหรอของใบมีด 0.1 มม. → การเปลี่ยนแปลงความหนาของยาบัดกรี ±5μm

ขีดจำกัดการสึกหรอที่เหมาะสม: ≤0.3มม.

คุณภาพกราฟิก:

ข้อบกพร่องของใบมีดทำให้เกิด:

ปลายดึง (>มุมขูด 30°)

ภาวะซึมเศร้า (ความกดดันไม่เพียงพอ)

หาง (ความเร็วกลับเร็วเกินไป)

หน้าต่างกระบวนการ:

งูเหลือม

# ช่วงพารามิเตอร์กระบวนการทั่วไป

{

"แรงดัน": 50-80N, # แรงดันในการพิมพ์

"ความเร็ว": 20-80มม./วินาที", # ความเร็วเครื่องขูด

“มุม” : 45-60°, # มุมสัมผัส

"ทับซ้อน" : 0.5-2มม. # ตาข่ายเหล็กคลุม

}

4.2 การรับรู้ฟังก์ชั่นหลัก

การวัดความแม่นยำ:

ควบคุมปริมาณการถ่ายโอนของยาประสาน (ปริมาตรตาข่าย 60-90%)

ความเบี่ยงเบนของความหนา ≤±5μm (CPK≥1.67)

การปรับระดับพื้นผิว:

กำจัดคราบบัดกรีตกค้างบนตาข่ายเหล็ก

ความเรียบของพื้นผิว ≤2μm

การเปิดใช้งานการเฉือน:

ลดความหนืดของน้ำยาบัดกรี (thixotropy ≥85%)

V. การวิเคราะห์ข้อได้เปรียบและนวัตกรรมทางเทคโนโลยี

5.1 ความได้เปรียบทางการแข่งขัน

ข้อได้เปรียบความแม่นยำ

บรรลุความสามารถในการพิมพ์ซ้ำ ±15μm

รองรับการพิมพ์ส่วนประกอบ 01005

ข้อได้เปรียบชีวิต:

อายุการใช้งานของไม้ขูดโพลียูรีเทนขยายเพิ่มขึ้น 50% (เมื่อเปรียบเทียบกับมาตรฐานอุตสาหกรรม)

ที่ขูดโลหะสามารถพลิกกลับมาใช้งานได้

ข้อดีของความเข้ากันได้:

ปรับให้เหมาะกับรุ่นการพิมพ์ DEK ทั้งหมด

รองรับการเคลือบนาโน

5.2 นวัตกรรมทางเทคโนโลยี

เทคโนโลยีความแข็งแบบไล่ระดับ:

ความแข็งของขอบ 90A → ความแข็งของตัวเครื่อง 75A

ลดความเครียดสมาธิ

เทคโนโลยีไมโครเท็กซ์เจอร์:

การประมวลผลร่องระดับไมครอนด้วยเลเซอร์

ลดค่าสัมประสิทธิ์แรงเสียดทานลง 30%

การตรวจสอบการสึกหรออัจฉริยะ:

ชิป RFID ฝังในตัว

บันทึกจำนวนครั้งการใช้งานแบบเรียลไทม์

VI. การบำรุงรักษาและการแก้ไขปัญหา

6.1 ข้อกำหนดการบำรุงรักษาประจำวัน

วิธีวงจรรายการ

ทำความสะอาดขอบคม ผ้าเช็ดฝุ่น+ไอพีเอ (99.7%) ทุกกะงาน

ตรวจสอบการสึกหรอ วัดด้วยเครื่องเปรียบเทียบแสงรายสัปดาห์

การทดสอบความแข็ง เครื่องทดสอบความแข็ง Shore A (วิธีการวัดสามจุด) รายเดือน

คลายเครียด แขวนคอและยืน 24 ชั่วโมง ทุกไตรมาส

6.2 การจัดการข้อผิดพลาดทั่วไป

ปรากฏการณ์ความผิดพลาด การวิเคราะห์สาเหตุ วิธีแก้ไข

ความหนาของยาบัดกรีไม่สม่ำเสมอ ขอบตัดสึกหรอ/เสียรูป เปลี่ยนที่ขูด

ปลายพิมพ์ มุม/คมตัดมีขนาดใหญ่เกินไป ปรับมุมเป็น 50°

พิมพ์ผิด แรงกดไม่เพียงพอ/ความแข็งต่ำ เพิ่มแรงกด 10-15N

การกระโดดของมีดขูด การติดตั้งหลวม/การสึกหรอของตลับลูกปืน ขันและหล่อลื่นรางนำทาง

6.3 กลยุทธ์การจัดการชีวิต

มาตรฐานการติดตามการสึกหรอ:

โพลียูรีเทน: เปลี่ยนเมื่อขอบสึกหรอ > 0.3 มม.

โลหะ: เปลี่ยนเมื่อมองเห็นความเสียหายที่ขอบ

การปรับปรุงและนำกลับมาใช้ใหม่:

เครื่องขูดโลหะสามารถเจียรและซ่อมแซมได้ (≤ 3 ครั้ง)

การตัดขอบด้วยเกรียงโพลียูรีเทน (อุปกรณ์พิเศษ)

VII. ข้อเสนอแนะการปรับปรุงกระบวนการ

7.1 หลักการจับคู่พารามิเตอร์

ความสัมพันธ์ระหว่างความเร็วและแรงดัน:

ข้อความ

ความเร็วต่ำ (20-40 มม./วินาที): แรงดันสูง (70-100 นิวตัน)

ความเร็วสูง (60-80 มม./วินาที): แรงดันต่ำ (40-60N)

คำแนะนำในการเลือกมุม:

ระยะพิทช์ละเอียด: 60° (ลดการเกิดหาง)

แผ่นใหญ่ : 45° (เพิ่มการเติม)

7.2 การสมัครกระบวนการพิเศษ

การพิมพ์สกรีนเหล็กขั้นบันได:

ใช้ไม้ขูดความแข็งสองชั้น

ส่วนหน้า 75A/ส่วนหลัง 85A

การพิมพ์ระยะพิทช์ละเอียดพิเศษ:

ใช้มีดขูดเคลือบเพชร

ความหยาบผิว ≤0.05μm

น้ำยาบัดกรีที่มีความหนืดสูง:

แนะนำเครื่องขูดโลหะ

แรงดันเพิ่มขึ้น 20-30%

VIII. แนวโน้มการพัฒนาเทคโนโลยี

8.1 นวัตกรรมวัสดุ

โพลียูรีเทนที่เสริมด้วยกราฟีน (ทนทานต่อการสึกหรอ +200%)

วัสดุอีลาสโตเมอร์ที่สามารถซ่อมแซมตัวเองได้

8.2 อัพเกรดอัจฉริยะ

เซ็นเซอร์วัดแรงดันแบบบูรณาการ (ตอบสนองแบบเรียลไทม์)

การควบคุมอุณหภูมิและแรงดันที่ประสานกัน

8.3 การผลิตแบบสีเขียว

วัสดุขูดที่ย่อยสลายได้ทางชีวภาพ

เทคโนโลยีการซักแห้ง (ลดการใช้ IPA)

IX. คำแนะนำการเลือกและการใช้

9.1 เมทริกซ์การเลือก

สถานการณ์การใช้งาน ประเภทที่แนะนำ อายุการใช้งาน

การผลิตจำนวนมากเครื่องขูดโลหะ 6-12 เดือน

เครื่องขูดโพลียูรีเทนแบบผสมสูง 1-3 เดือน

น้ำยาบัดกรีโลหะผสมพิเศษ เคลือบเซรามิก ขูด 3-6 เดือน

การทดลองผลิต R&D เครื่องขูดคอมโพสิตแบบยืดหยุ่น

9.2 ข้อควรระวังในการใช้งาน

รายละเอียดการติดตั้ง:

ใช้ประแจแรงบิด (5-8N·m)

ยืนยันความขนาน (≤0.02มม.)

เงื่อนไขการเก็บรักษา :

เก็บให้ห่างจากแสง (ป้องกันแสง UV)

วางแนวนอน (ป้องกันการเสียรูป)

มาตรฐานเศษวัสดุ:

โพลียูรีเทน: ความแข็งเปลี่ยนแปลง ±10%

โลหะ: ขอบบิ่น>0.1มม.

สิบ. สรุป

เนื่องจากเป็นวัสดุสิ้นเปลืองหลักสำหรับการพิมพ์แม่นยำ การพัฒนาด้านเทคโนโลยีของใบมีดขูดเครื่องพิมพ์ DEK แสดงให้เห็นดังนี้:

ความแม่นยำสูง: รองรับส่วนประกอบที่ต่ำกว่า 01005

อายุการใช้งานยาวนาน: อายุการใช้งานของเครื่องขูดโลหะเกิน 10 ล้านครั้ง

อัจฉริยะ: ฟังก์ชันการตรวจจับและการตอบรับแบบบูรณาการ

คำแนะนำแนวทางปฏิบัติที่ดี:

สร้างไฟล์เก็บถาวรวงจรชีวิตการสแกน

ดำเนินการระบบทดแทนเชิงป้องกัน

ดำเนินการพารามิเตอร์กระบวนการ DOE เพิ่มประสิทธิภาพ

ในอนาคตด้วยการพัฒนาของ 5G/6G บรรจุภัณฑ์ขั้นสูงและเทคโนโลยีอื่นๆ เทคโนโลยีเครื่องขูดจะยังคงพัฒนาไปสู่ทิศทางที่มีความแม่นยำสูง มีฟังก์ชันหลากหลาย และยั่งยืน
