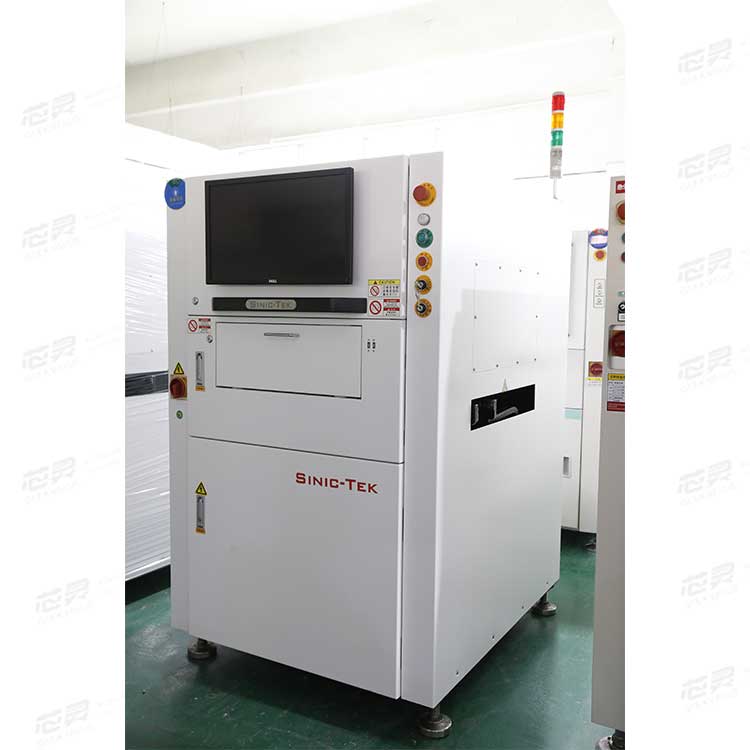

ราคาดี SMT 3D Spi Solder Paste เครื่องตรวจสอบ
พารามิเตอร์ทางเทคนิค:
| รุ่น | W8282 |
| หลักการวัด | แสงสีขาว 3 มิติ PSLM PMP (การปรับแสงพื้นที่โปรแกรมซึ่งมักเรียกว่าเทคโนโลยีลายเส้นมอร์) |
| การวัด | ปริมาณ พื้นที่ ความสูง ออฟเซต XY รูปร่าง |
| ข้อบกพร่องที่ตรวจพบ | การพิมพ์ที่ขาดหายไป, ปริมาณดีบุกไม่เพียงพอ, ปริมาณดีบุกที่มากเกินไป, สะพาน, ออฟเซ็ต, ข้อบกพร่องของรูปร่าง, การปนเปื้อนพื้นผิว |
| พิกเซลกล้อง | 5M |
| ประเภทเลนส์ | เลนส์ Telecentric |
| ความละเอียดของเลนส์ | 16um, (13um ตัวเลือก) |
| ขนาดฟิลด์ดู | 40.9*32.7mm |
| ความถูกต้อง | ความละเอียด XY: 1um; ความสูง: 0.37um |
| การทำซ้ำ | ความสูง: ≤1um (3 ซิกม่า); ปริมาณ / พื้นที่: & lt; 1% (3 ซิกมา) |
| Gage R&； R | <10% |
| ความเร็ว FOV | 0.45s/FOV |
| หมายเลขหัวฉาย | หัวเดียว |
| Colas แหล่งกำเนิดแสงเสริม | |
| ทำเครื่องหมายเวลาตรวจจับจุด | 0.5 วินาที / ชิ้น |
| การชดเชยแกน Z แบบเรียลไทม์สำหรับ PCB Warp | การกำหนดค่ามาตรฐาน |
| แม็กซ์ ความสูงของการวัด | ± 550um (± 1200um เป็นตัวเลือก) |
| แม็กซ์ การวัดความสูงของ PCB Warp | ±5mm |
| ระยะห่างระหว่างซับขั้นต่ำ | 100um (มาตรฐานตามความสูงของแผ่น 150um) |
| ขนาดการวัดขั้นต่ำ | 150um |
| ขนาด PCB สูงสุด | X460xY460mm |
| ความหนาของ PCB | 0.4-7mm |
| ช่องว่างด้านบนและด้านล่าง | ด้านบน 30 มม. ด้านล่าง 40 มม |
| ระยะทางขอบบอร์ด | 3mm, (ขอบคลิปอเนกประสงค์เป็นตัวเลือก) |
| การตั้งค่ารางแบบยืดหยุ่นหรือคงที่ | แทร็กด้านหน้า (รางหลังเป็นตัวเลือก) |
| ทิศทางการส่งผ่าน PCB | จากซ้ายไปขวา หรือขวาไปซ้าย |
| การปรับความกว้างของราง | คู่มือ, อัตโนมัติเป็นตัวเลือก |
| สถิติ SPC | แผนภูมิคอลัมน์; Xbar-R ไดอะแกรม; ภาพ Xbar-S; CP&； CPK；% ข้อมูลการทำซ้ำของเครื่องวัด รายงานประจำวัน / รายสัปดาห์ / รายเดือน |
| Gerber&； การนำเข้าข้อมูล CAD | รองรับรูปแบบ Gerber (274x, 274d); โหมดการสอนด้วยตนเอง CAD X / Y, หมายเลขชิ้นส่วน, ประเภทบรรจุภัณฑ์ นำเข้า |
| ประเภทคอมพิวเตอร์ | เซิร์ฟเวอร์ประสิทธิภาพสูง |
| หน่วยประมวลผลกลาง | อินเทล I7 |
| ราชวิทยาลัยดุริยางคศิลป์ | 24 กรัม |
| GPU | กราฟิกไม่ต่อเนื่อง 2G |
| ฮาร์ดดิสก์ | 1T |
| DVD+RW | การกำหนดค่ามาตรฐาน |
| ระบบปฏิบัติการ | หน้าต่าง 10 มือโปรfessional (64-บิต) |
| ขนาดและน้ำหนักของอุปกรณ์ | 1000x1150x1560mm； 965 กิโลกรัม |
| พาวเวอร์ซัพพลาย | 220 โวลต์, 10 แอมป์ |
| ความดันอากาศ | 4~6Bar |
| แหล่งจ่ายไฟ (เริ่มต้น / ปกติ) | เริ่มต้น: 2.5kw / การทำงานปกติ: 2kw |
| ความต้องการโหลดพื้น | 600 กิโลกรัม / ตารางเมตร |
ข้อดีของเรา:
1. เรามีมาตรฐานการตรวจสอบที่เข้มงวดสำหรับคุณภาพของผลิตภัณฑ์และสร้างระบบเทคโนโลยีที่มีมาตรฐานสูง
ประการที่สองเรามีข้อได้เปรียบด้านราคาที่แข็งแกร่งข้อได้เปรียบด้านราคาที่แน่นอนเป็นทางเลือกที่ดีที่สุดสำหรับลูกค้า
ประการที่สามปรัชญาธุรกิจของเรา: & quot; ลูกค้ารายแรกคุณภาพแรก & quot; หลักการ;
ประการที่สี่เราเป็นตัวแทนระดับแบรนด์ต่างประเทศขนาดใหญ่ที่สะสมทรัพยากรลูกค้าที่มีคุณภาพสูงเป็นเวลาหลายปี
ประการที่ห้าเรามีการจัดซื้อทั่วโลกความต้องการขนาดใหญ่สามารถลดต้นทุนการจัดซื้อ จัดหาอุปกรณ์เสริมใหม่ ๆ เพิ่มเติมเพื่อให้แน่ใจว่าการจัดหาที่ยั่งยืนและความได้เปรียบด้านราคาของเรา
