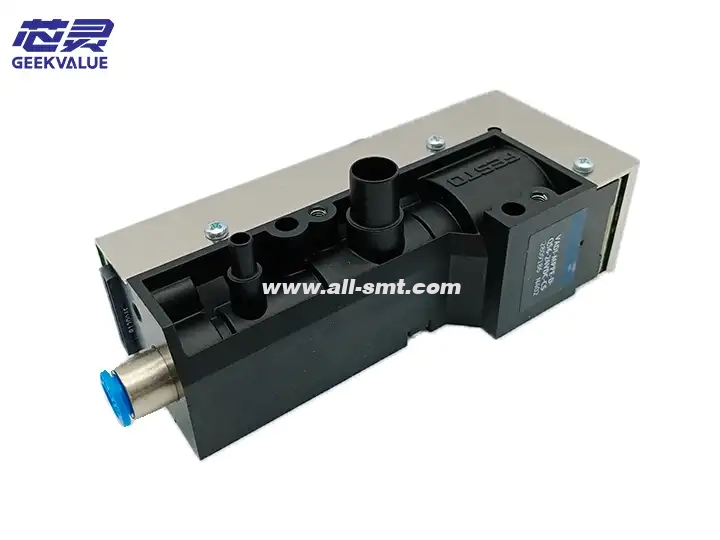

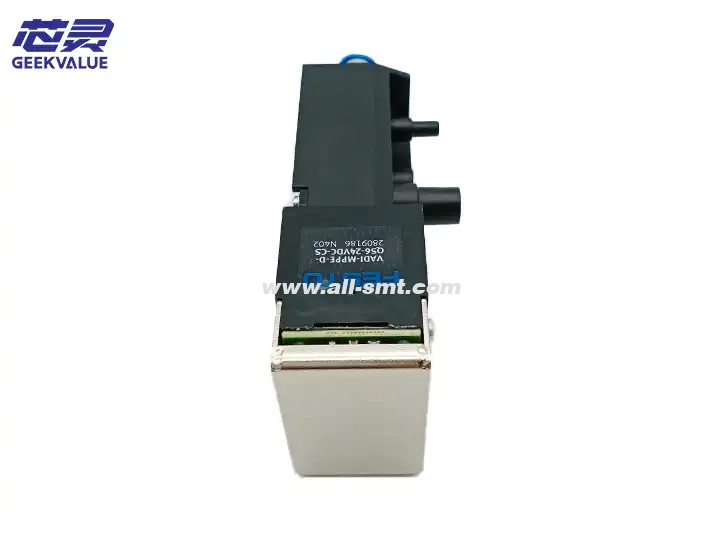

Клапан регулювання тиску ASMPT SIPLACE cp20p 03106620

1. Огляд

Модель: 03106620

Застосовуване обладнання: посадочна головка ASM SIPLACE CP20P (зазвичай використовується в посадкових машинах SIPLACE серій X та D)

Основна функція: Під час високошвидкісного розміщення електронні компоненти стабільно підхоплюються та розміщуються за принципом вакуумної адсорбції, що забезпечує точність та ефективність розміщення.

2. Основні функції

Вакуумна адсорбція: створюється негативний тиск, щоб сопло могло міцно адсорбувати компоненти (такі як резистори, конденсатори, мікросхеми тощо).

Швидка реакція: підтримує високошвидкісну роботу машини для розміщення (наприклад, понад 30 000 CPH), а операція захоплення та розміщення виконується за мілісекунди.

Регульований тиск: адаптується до компонентів різних розмірів та ваги (таких як малі компоненти 0201 або великі BGA).

Координація кількох сопел: деякі конфігурації підтримують незалежне керування вакуумом для кількох сопел для покращення гнучкості розміщення.

3. Принцип роботи

3.1 На основі принципу Вентурі

Вхід стисненого повітря: газ високого тиску (0,4~0,6 МПа) надходить у генератор через вхідний отвір для повітря.

Високошвидкісний повітряний потік створює негативний тиск: коли повітряний потік проходить через вузький канал, швидкість збільшується, утворюючи область низького тиску у вакуумній камері, і компонент адсорбується через сопло.

Звільнення компонента: Електромагнітний клапан перемикає напрямок потоку повітря, вимикає вакуум або короткочасно продуває повітрям, щоб компонент відокремився від сопла та точно встановився.

3.2 Робочий процес

текст

Стиснене повітря → Камера Вентурі → Вакуумна адсорбція → Захоплення компонентів → Переміщення до друкованої плати → Зняття компонентів → Завершення монтажу

4. Поширені несправності та способи їх усунення

4.1 Недостатнє вакуумне навантаження (нестабільне захоплення або падіння компонента)

Можливі причини:

Недостатній тиск стисненого повітря (менше 0,4 МПа).

Сопло засмічене або зношене (деформація діафрагми).

Витік вакуумної лінії (старіння ущільнювального кільця або нещільні з'єднання).

Вакуумний генератор забруднений всередині (пил, залишки паяльної пасти).

рішення:

Перевірте тиск джерела повітря та встановіть його приблизно до 0,5 МПа.

Очистіть або замініть сопло (переконайтеся, що воно не засмічене).

Перевірте герметичність повітряної лінії та замініть пошкоджене ущільнювальне кільце або повітряну трубку.

Розберіть вакуумний генератор та очистіть його внутрішню частину безводним спиртом.

4.2 Вакуум не можна закрити (компонент не розблоковано)

Можливі причини:

Поломка електромагнітного клапана (згоріла котушка або заклинило сердечник клапана).

Ненормальний сигнал керування (проблема з ПЛК або модулем вводу/виводу).

Внутрішній корпус клапана вакуумного генератора пошкоджений.

рішення:

Перевірте електромагнітний клапан увімкненням та вимкненням і замініть несправний корпус клапана.

Перевірте, чи нормально виводиться керуючий сигнал розміщувальної машини.

Якщо внутрішній корпус клапана пошкоджений, необхідно замінити весь вакуумний генератор (03106620).

4.3 Незвичайний шум (свист або вібрація повітряного потоку)

Можливі причини:

Глушник виходить з ладу або відпадає.

Тиск повітряного потоку занадто високий (більше 0,6 МПа).

Внутрішній знос вакуумного генератора (деформована трубка Вентурі).

рішення:

Перевірте, чи глушник встановлено на місці, та за потреби замініть його.

Відрегулюйте редукційний клапан, щоб стабілізувати тиск повітря на рівні 0,4~0,6 МПа.

Якщо внутрішня конструкція пошкоджена, вакуумний генератор потрібно замінити.

5. Методи обслуговування

5.1 Щоденне технічне обслуговування

Очищення всмоктуючого сопла та вакуумного трубопроводу:

Щодня протирайте всмоктувальне сопло чистою тканиною, змоченою в безводному спирті, щоб уникнути залишків паяльної пасти або флюсу.

Продуйте вакуумний трубопровід за допомогою повітряного пістолета, щоб запобігти накопиченню пилу.

Перевірте стабільність тиску повітря:

Переконайтеся, що тиск джерела повітря знаходиться в межах 0,5±0,1 МПа.

Регулярно калібруйте за допомогою барометра.

5.2 Регулярне технічне обслуговування (рекомендовано раз на 3 місяці)

Зніміть вакуумний генератор:

Вимкніть джерело повітря, від’єднайте повітряну трубку та електричний інтерфейс.

Відкрутіть кріпильні гвинти та обережно зніміть генератор.

Внутрішнє очищення:

Очистіть камеру Вентурі ультразвуковим очищувачем (або спиртом + м’якою щіткою).

Перевірте, чи не старіє ущільнювальне кільце, і за потреби замініть його (див. посібник з номерами запасних частин ASM).

Перевстановіть та протестуйте:

Після встановлення виконайте процедуру калібрування вакууму (див. посібник з експлуатації програмного забезпечення SIPLACE).

Перевірте адсорбцію та вивільнення за допомогою стандартного елемента, щоб побачити, чи це нормально.

5.3 Рекомендації щодо заміни запасних частин

Рекомендовані оригінальні запасні частини: ASM 03106620 (для забезпечення сумісності).

Заміна стороннім виробником: Перевірте відповідність розміру інтерфейсу, ступеня вакууму та часу відгуку.

6. Технічні параметри (довідкові)

Специфікація параметра

Робочий тиск повітря 0,4~0,6 МПа

Ступінь вакууму -60 кПа ~ -80 кПа

Час відгуку ≤10 мс

Тип інтерфейсу Різьба G1/8 дюйма або швидкоз'ємний роз'єм

Температура навколишнього середовища 5~40°C

Термін служби Близько 500 000 циклів (залежно від технічного обслуговування)

7. Запобіжні заходи

Не використовуйте стиснене повітря, що містить олію або вологу, інакше це спричинить внутрішню корозію або забруднення компонентів.

Під час монтажу надмалих компонентів (таких як 01005) необхідно зменшити ступінь вакууму, щоб запобігти їхньому розльоту.

Коли машина вимкнена на тривалий час, повітряний тракт слід випустити, а інтерфейс герметично ущільнити, щоб запобігти потраплянню пилу.
