DEK ပရင်တာအစိတ်အပိုင်းများ smt Scraper Blade

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် Core Function

1.1 Scraper Blade ၏ အဓိကလုပ်ဆောင်ချက်

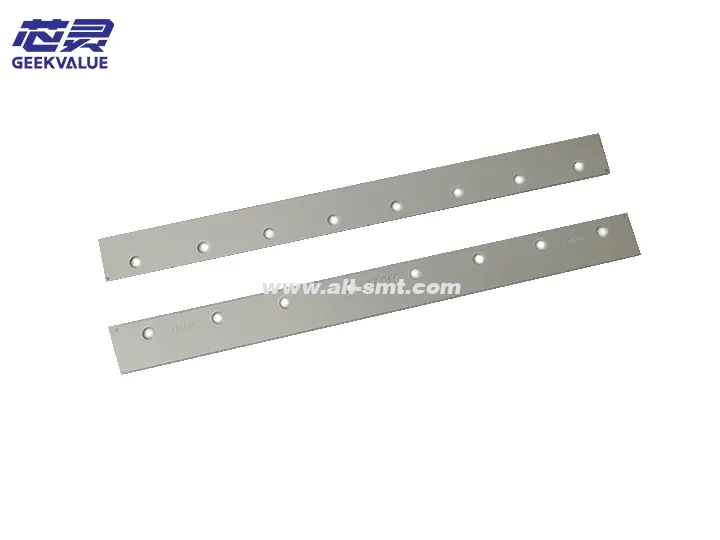

DEK ပရင်တာခြစ်ရာဓါးသည် တိုက်ရိုက်သက်ရောက်မှုရှိသော ဂဟေငါးပိပုံနှိပ်ခြင်းလုပ်ငန်းစဉ်တွင် အဓိက အစိတ်အပိုင်းဖြစ်သည်။

ဂဟေငါးပိ အစစ်ခံခြင်း၏ တူညီမှု

ပုံနှိပ်ဂရပ်ဖစ်၏တိကျမှု

pad coverage ၏ညီညွတ်မှု

လုပ်ငန်းစဉ်တည်ငြိမ်မှု

1.2 ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

High-density interconnect (HDI) ဘုတ်ပုံနှိပ်ခြင်း။

အနုမြူ အစိတ်အပိုင်းများ (0.3mm pitch အောက်)

ရောစပ်ထုပ်ပိုးခြင်းလုပ်ငန်းစဉ် (ဂဟေငါးပိ + ကော်နီ)

တိကျသောထုပ်ပိုးမှု (CSP/BGA)

2. အလုပ်လုပ်ခြင်းနိယာမနှင့်ရုပ်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများ

2.1 လုပ်ငန်းသဘောတရား

ရိတ်ခြင်းလုပ်ဆောင်ချက်

ခြစ်စက်သည် သံမဏိကွက်ကို 45-60° ထောင့်တွင် ဆက်သွယ်သည်။

မြင့်မားသော shear rate ကို 2000-5000s⁻¹ ထုတ်လုပ်သည်။

ဂဟေငါးပိကို thixotropically Filling အဆင့်ဖြင့် စီးဆင်းစေသည်-

ခြစ်စက်သည် ကွက်ကွက်ဖြည့်ရန် ဂဟေဆော်ကို တွန်းသည်။

အကောင်းဆုံးဖြည့်တင်းမှုအပိုင်းသည် 30-100N ဖြစ်သည်။

ထုတ်ဝေမှု အဆင့်-

သံမဏိကွက်များကို ပိုင်းခြားထားသောအခါတွင် မိုက်ခရိုအရွယ် ဂဟေကော်လံများကို ဖွဲ့စည်းသည်။

ထုတ်လွှတ်သည့်ထောင့်သည် ထုထည်အရည်အသွေးကို ထိခိုက်စေသည်။

2.2 အဓိက ရုပ်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

ပါရာမီတာ စံတန်ဖိုး ခွင့်ပြုနိုင်သော သွေဖည်မှု

မာကျောမှု (Shore A) 75-90 ±5

Elastic modulus 3-8MPa ±10%

မျက်နှာပြင်ကြမ်းတမ်းမှု (Ra) ≤0.2μm +0.05μm

အပူချိန်အကွာအဝေး -20 ℃ ~ 120 ℃ ရေတိုသည်းခံမှု + 20 ℃

Wear resistance coefficient ≤0.15 (ASTM D1044) +0.03

III ထုတ်ကုန်အမျိုးအစားခွဲခြားခြင်းနှင့် နည်းပညာပိုင်းဆိုင်ရာအင်္ဂါရပ်များ

3.1 ပစ္စည်းအမျိုးအစား နှိုင်းယှဉ်ခြင်း။

Polyurethane (PU) သတ္တုခြစ်အမျိုးအစား ပေါင်းစပ်ပစ္စည်း

မာကျောမှု 75-90A HRC60-65 85A (မျက်နှာပြင်)

အသက် 500,000-1 ဒသမ 5 သန်း အဆ + အကြိမ် 2 ဒသမ 3 သန်း

အသုံးပြုနိုင်သော ဂဟေငါးပိ သမားရိုးကျ SnPb/ခဲ-မပါသော မြင့်မားသော viscosity ဂဟေငါးပိ နာနိုငွေငါးပိ

ကုန်ကျစရိတ် အနိမ့်အမြင့် အလတ်စား

အင်္ဂါရပ်များ အစားထိုးရန် လွယ်ကူပြီး အစွမ်းထက် စွယ်စုံရ အလွန်မြင့်မားသော တိကျသော Anti-static ဒီဇိုင်း

3.2 DEK တိကျသော ဒီဇိုင်းအင်္ဂါရပ်များ

Blade geometry ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း-

ထောင့်နှစ်ထပ် ဒီဇိုင်း (ရှေ့ထောင့် 25° + နောက်ထောင့် 15°)

ဓါးဖြောင့်မှု ≤0.01mm/300mm

ပြောင်းလဲနေသောလျော်ကြေးငွေဖွဲ့စည်းပုံ-

ဖိအားသပ္ပာယ်မှု

အပူချိန် ပုံပျက်ခြင်း လျော်ကြေးငွေ

အထူးအင်တာဖေ့စ်-

အမြန်ထုတ်လွှတ်သော တပ်ဆင်ခြင်းအပေါက်

အမိုက်စား နေရာချထားခြင်း ဒီဇိုင်း

IV လုပ်ငန်းစဉ်လွှမ်းမိုးမှုနှင့် အဓိကလုပ်ဆောင်ချက်များ

4.1 ပုံနှိပ်အရည်အသွေးအပေါ် သက်ရောက်မှု

အထူထိန်း

Blade wear 0.1mm → Solder paste အထူ ±5μm ပြောင်းလဲခြင်း။

အကောင်းဆုံးဝတ်ဆင်မှုကန့်သတ်ချက်- ≤0.3mm

ဂရပ်ဖစ်အရည်အသွေး-

ဓါးချို့ယွင်းချက်ကြောင့်

ထိပ်ဖျား (30°ခြစ်ရာထောင့်)

စိတ်ဓာတ်ကျခြင်း (ဖိအားမလုံလောက်ခြင်း)

အမြီး (ပြန်အမြန်နှုန်းက မြန်လွန်းသည်)

လုပ်ငန်းစဉ်ဝင်းဒိုး-

စပါးအုံး

# ပုံမှန်လုပ်ငန်းစဉ် ကန့်သတ်ဘောင်

{

"ဖိအား": 50-80N၊ # ပုံနှိပ်ဖိအား

"မြန်နှုန်း"- 20-80mm/s", # ခြစ်ရာမြန်နှုန်း

"ထောင့်"- 45-60°၊ # ဆက်သွယ်ရန်ထောင့်

"overlap": 0.5-2mm # သံမဏိကွက်ဖုံးလွှမ်းမှု

}

4.2 Core လုပ်ဆောင်ချက် အကောင်အထည်ဖော်မှု

တိကျမှုတိုင်းတာခြင်း-

ဂဟေကူးထည့်ခြင်း လွှဲပြောင်းမှုပမာဏ (60-90% mesh volume) ကို ထိန်းချုပ်ပါ

အထူသွေဖည် ≤±5μm (CPK≥1.67)

မျက်နှာပြင် အဆင့်သတ်မှတ်ခြင်း-

သံမဏိကွက်ပေါ်တွင် ကျန်နေသော ဂဟေဆက်များကို ဖယ်ရှားပါ။

မျက်နှာပြင် ချောမွေ့မှု ≤2μm

ဖြတ်တောက်ခြင်းကို အသက်သွင်းခြင်း-

ဂဟေငါးပိ viscosity (thixotropy ≥85%) လျှော့ချပါ

V. အားသာချက်ခွဲခြမ်းစိတ်ဖြာမှုနှင့် နည်းပညာဆန်းသစ်တီထွင်မှု

5.1 ယှဉ်ပြိုင်မှုအားသာချက်

တိကျမှုအားသာချက်

±15μm ပုံနှိပ်ခြင်း ထပ်ခါတလဲလဲ ရရှိနိုင်သည်။

01005 အစိတ်အပိုင်းပုံနှိပ်ခြင်းကို ပံ့ပိုးပါ။

ဘဝအားသာချက်

Polyurethane scraper သည် 50% သက်တမ်းတိုးသည် (စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် နှိုင်းယှဉ်ပါက)

အသုံးပြုရန်အတွက် သတ္တုခြစ်ရာကို လှန်နိုင်သည်။

လိုက်ဖက်ညီမှုအားသာချက်

DEK ပုံနှိပ်မော်ဒယ်များအားလုံးနှင့် လိုက်လျောညီထွေဖြစ်အောင်

nano coating ကုသမှုကို ပံ့ပိုးပေးသည်။

5.2 နည်းပညာဆန်းသစ်တီထွင်မှု

Gradient hardness နည်းပညာ-

အစွန်းမာကျောမှု 90A → ခန္ဓာကိုယ်မာကျောမှု 75A

စိတ်ဖိစီးမှု အာရုံစူးစိုက်မှုကို လျှော့ချပါ။

Microtexture နည်းပညာ-

လေဆာဖြင့် လုပ်ဆောင်ခြင်း မိုက်ခရိုအဆင့် grooves

ပွတ်တိုက်အားကို 30% လျှော့ချပါ

ဉာဏ်ရည်ထက်မြက်မှု စောင့်ကြည့်ခြင်း-

ထည့်သွင်းထားသော RFID ချစ်ပ်

အချိန်နှင့်တပြေးညီ အသုံးပြုသည့်အကြိမ်အရေအတွက်ကို မှတ်တမ်းတင်ပါ။

VI ။ ထိန်းသိမ်းခြင်းနှင့် ပြဿနာဖြေရှင်းခြင်း။

6.1 နေ့စဥ် ပြုပြင်ထိန်းသိမ်းမှု သတ်မှတ်ချက်များ

Item Method သံသရာ

ဖုန်မှုန့်ကင်းစင်သောအထည် + IPA (99.7%) အစွန်းများကို သန့်ရှင်းရေးလုပ်ပါ။

ဝတ်ဆင်မှု Optical နှိုင်းယှဉ်တိုင်းတာခြင်း အပတ်စဉ် စစ်ဆေးပါ။

Hardness test Shore A hardness tester (သုံးမှတ်တိုင်းတာနည်း) လစဉ်

Stress ကို လွှတ်ချပြီး 24 နာရီ သုံးလပတ်လုံး မတ်တပ်ရပ်ပါ။

6.2 အဖြစ်များသောအမှားကိုင်တွယ်ခြင်း။

အမှားဖြစ်ရပ်ဆန်းအကြောင်းရင်းခွဲခြမ်းစိတ်ဖြာဖြေရှင်းချက်

မညီမညာသော ဂဟေငါးပိအထူ ဖြတ်တောက်ခြင်း အစွန်းများ ဝတ်ဆင်ခြင်း/ပုံပျက်ခြင်း ခြစ်ရာကို အစားထိုးပါ။

ပုံနှိပ်ခြင်းအစွန်အဖျား ကြီးမားလွန်းသောထောင့်/ဖြတ်တောက်ခြင်းအစွန်း burr ထောင့်ကို 50° ချိန်ညှိပါ။

မှားယွင်းစွာပုံနှိပ်ခြင်း မလုံလောက်သောဖိအား/မာကျောမှုနည်းသောဖိအားကို 10-15N တိုးပေးပါ။

Scraper jump တပ်ဆင်ခြင်း/ bearing ဝတ်ဆင်ခြင်း လျော့ရဲခြင်း တင်းကျပ်ပြီး လမ်းညွှန်ရထားလမ်းကို ချောဆီပေးပါ။

6.3 ဘဝစီမံခန့်ခွဲမှုဗျူဟာ

ဝတ်ဆင်စောင့်ကြည့်ရေးစံနှုန်းများ

Polyurethane- အနားသတ် > 0.3mm > 0.3mm ရှိသောအခါ အစားထိုးပါ။

သတ္တု- အစွန်းများ ပျက်စီးနေသည်ကို မြင်နိုင်သောအခါ အစားထိုးပါ။

ပြန်လည်ပြုပြင်ခြင်းနှင့် ပြန်လည်အသုံးပြုခြင်း-

သတ္တုခြစ်ရာများကို မြေပြင်နှင့် ပြုပြင်နိုင်သည် (≤ 3 ကြိမ်)

Polyurethane scraper အစွန်းများကို ဖြတ်တောက်ခြင်း (အထူးကိရိယာ)

တင်ပြလာတဲ့ လုပ်ငန်းစဉ် အကောင်းဆုံးဖြစ်အောင် အကြံပြုချက်များ

7.1 Parameter ကိုက်ညီမှုနိယာမ

အမြန်နှုန်း-ဖိအားဆက်နွယ်မှု-

စာသား

အမြန်နှုန်းနိမ့် (20-40mm/s): ဖိအားမြင့် (70-100N)

မြန်နှုန်းမြင့် (60-80mm/s): ဖိအားနည်း (40-60N)

ထောင့်ရွေးချယ်မှုလမ်းညွှန်-

ကောင်းမွန်သောအစေး : 60° (အမြီးပိုင်းကို လျှော့ချပါ)

ကြီးမားသောအကွက်- 45° (အဆင့်မြှင့်ထားသော ဖြည့်သွင်းမှု)

7.2 အထူးလုပ်ငန်းစဉ်လျှောက်လွှာ

စတီးလ်မျက်နှာပြင်ပုံနှိပ်ခြင်း အဆင့်-

double hardness scraper ကိုသုံးပါ။

ရှေ့အပိုင်း 75A / နောက်အပိုင်း 85A

အလွန်ကောင်းမွန်သော ပုံနှိပ်ခြင်း-

စိန်ဖြင့်အုပ်ထားသောခြစ်ကိုသုံးပါ။

မျက်နှာပြင်ကြမ်းတမ်းမှု ≤0.05μm

မြင့်မားသော viscosity ဂဟေငါးပိ

သတ္တုခြစ်ရာကို အကြံပြုပါ။

ဖိအား 20-30% တိုးလာသည်

VIII နည်းပညာဖွံ့ဖြိုးတိုးတက်မှုလမ်းကြောင်း

8.1 ရုပ်ဝတ္ထုဆန်းသစ်တီထွင်မှု

Graphene မြှင့်တင်ထားသော polyurethane (ဝတ်ဆင်မှုခံနိုင်ရည် +200%)

မိမိကိုယ်ကို ကုသခြင်း elastomer ပစ္စည်း

8.2 Intelligent အဆင့်မြှင့်တင်မှု

ပေါင်းစပ်ဖိအားအာရုံခံကိရိယာ (အချိန်နှင့်တပြေးညီတုံ့ပြန်ချက်)

အပူချိန်-ဖိအားညှိနှိုင်းထိန်းချုပ်မှု

8.3 အစိမ်းရောင်ထုတ်လုပ်မှု

ဇီဝဖျက်စီးနိုင်သော ခြစ်စက်

အခြောက်ခံသန့်ရှင်းရေးနည်းပညာ (IPA အသုံးပြုမှုကို လျှော့ချပါ)

IX ရွေးချယ်ခြင်းနှင့် အသုံးပြုရန် အကြံပြုချက်များ

9.1 ရွေးချယ်မှု မက်ထရစ်

အပလီကေးရှင်း အခြေအနေတွင် အကြံပြုထားသော အမျိုးအစား သက်တမ်း

အမြောက်အများထုတ်လုပ်သောသတ္တုခြစ်ရာ 6-12 လ

မြင့်မားသောရောနှောထုတ်လုပ်မှု Polyurethane ခြစ်ရာ 1-3 လ

အထူးအလွိုင်းဂဟေဆော် Ceramic coated scraper 3-6 လ

R&D စမ်းသပ်ထုတ်လုပ်မှု Composite scraper၊ ပြောင်းလွယ်ပြင်လွယ် အစားထိုးခြင်း။

9.2 အသုံးပြုမှုအတွက် ကြိုတင်ကာကွယ်မှုများ

တပ်ဆင်မှု သတ်မှတ်ချက်

torque wrench (5-8N·m) ကိုသုံးပါ

Parallelism ကို အတည်ပြုပါ (≤0.02mm)

သိုလှောင်မှုအခြေအနေများ-

အလင်းရောင်နှင့် ဝေးဝေးတွင် သိမ်းဆည်းပါ (UV Protection)

အလျားလိုက် ထားရန် (ပုံပျက်ခြင်းကို ဆန့်ကျင်သည်)

အပိုင်းအစ စံနှုန်း-

Polyurethane- မာကျောမှု ပြောင်းလဲခြင်း ±10%

သတ္တု- အစွန်းအထင်း > 0.1 မီလီမီတာ

ဆယ်။ အကျဉ်းချုပ်

တိကျသောပုံနှိပ်ခြင်းအတွက် အဓိကစားသုံးနိုင်သောအချက်အနေဖြင့် DEK ပုံနှိပ်စက်ခြစ်ရာဓါး၏နည်းပညာဖွံ့ဖြိုးတိုးတက်မှုသည်-

မြင့်မားသောတိကျမှု- 01005 အောက်ရှိ ပံ့ပိုးမှုအစိတ်အပိုင်းများ

ရှည်လျားသောအသက်- သတ္တုခြစ်ရာသက်တမ်းသည် အကြိမ် 10 သန်းထက်ကျော်လွန်သည်။

Intelligent- ပေါင်းစပ်အာရုံခံမှုနှင့် တုံ့ပြန်ချက်လုပ်ဆောင်ချက်များ

အကောင်းဆုံး အလေ့အကျင့် အကြံပြုချက်များ

ခြစ်ရာဘဝစက်ဝန်းမှတ်တမ်းကို ထူထောင်ပါ။

ကြိုတင်ကာကွယ်မှု အစားထိုးစနစ်ကို အကောင်အထည်ဖော်ပါ။

လုပ်ငန်းစဉ် ကန့်သတ်ချက် DOE ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်ပါ။

အနာဂတ်တွင်၊ 5G/6G၊ အဆင့်မြင့်ထုပ်ပိုးမှုနှင့် အခြားနည်းပညာများ ဖွံ့ဖြိုးတိုးတက်မှုနှင့်အတူ၊ scraper နည်းပညာသည် အလွန်တိကျမှု၊ ဘက်စုံသုံးနှင့် ရေရှည်တည်တံ့သော လမ်းညွှန်ချက်များဆီသို့ ဆက်လက်တိုးတက်နေဦးမည်ဖြစ်သည်။
