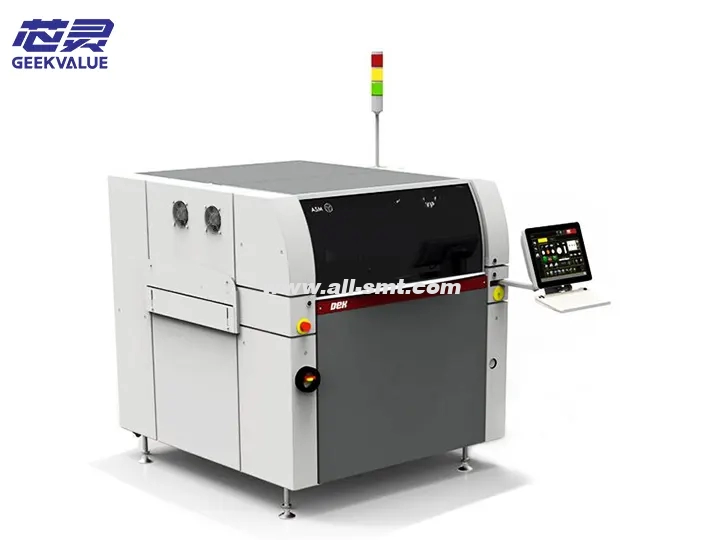

ASM DEK မျက်နှာပြင်ပရင်တာ 03I

DEK 03I သည် အသေးစားနှင့် အလတ်စား အတွဲများနှင့် အမျိုးအစားမြင့် အီလက်ထရွန်နစ် တပ်ဆင်မှုများအတွက် ဒီဇိုင်းထုတ်ထားသည့် အပြည့်အ၀ အလိုအလျောက် ပုံနှိပ်စက်များအတွက် စံသတ်မှတ်ချက်တစ်ခုဖြစ်သည်။ တည်ငြိမ်သောပုံနှိပ်ခြင်းစွမ်းဆောင်ရည်နှင့် အလွန်ကောင်းမွန်သော ကုန်ကျစရိတ်စွမ်းဆောင်ရည်တို့ဖြင့် ၎င်းကို လူသုံးလျှပ်စစ်ပစ္စည်း၊ မော်တော်ယာဥ်အီလက်ထရွန်းနစ်၊ LED အလင်းရောင်နှင့် အခြားနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်၊ အထူးသဖြင့်-

အသေးစားနှင့် အလတ်စား SMT ထုတ်လုပ်မှုလိုင်းများ

R&D အထောက်အထားစင်တာ

အမျိုးမျိုးသော မြန်ဆန်သော ကူးပြောင်းမှုအခြေအနေများ

II အဓိကသတ်မှတ်ချက်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

နည်းပညာဆိုင်ရာ အညွှန်းများ DEK 03I အသေးစိတ် ဘောင်များ

အများဆုံးပုံနှိပ်ဧရိယာ 584mm × 584mm

ပုံနှိပ်ခြင်း တိကျမှု ±25μm @3σ

ပုံနှိပ်မြန်နှုန်း 100-400mm/s (ချိန်ညှိနိုင်သော)

သံမဏိကွက်အထူလိုက်လျောညီထွေဖြစ်အောင် 0.1-0.3mm

Substrate အထူအကွာအဝေး 0.4-6.0mm

ချိန်ညှိမှုစနစ် 2MP CCD အမြင် (လေဆာ တည်နေရာပြခြင်း အပါအဝင်)

ခြစ်ရာစနစ် Dual scrapers အလိုအလျောက်ပြောင်းခြင်း (အမြင့်ဆုံးဖိအား 15 ကီလိုဂရမ်)

ပါဝါထောက်ပံ့မှု လိုအပ်ချက်များ AC 380V/2.5kVA သုံးဆင့်

III အဓိကလုပ်ဆောင်မှုနိယာမ

1. ပုံနှိပ်ခြင်းလုပ်ငန်းစဉ်

PCB နေရာချထားခြင်း- လေဟာနယ် စုပ်ယူမှု + အစွန်းကုပ်ပြုပြင်ခြင်း (နေရာချထားမှု တိကျမှု ±0.01 မီလီမီတာ)

အမြင်အာရုံ ချိန်ညှိမှု- CCD မှတ်သားမှု MARK အမှတ် (FOV 20mm × 20mm)

ဂဟေငါးပိဖြည့်ခြင်း- ခြစ်စက်သည် ဂဟေငါးပိကို 30-60° ထောင့်တွင် တွန်းသည်။

Demolding ထိန်းချုပ်မှု- ခြားနားမှုအမြန်နှုန်း (0.1-3mm/s) ကို ဉာဏ်ပညာရှိစွာ ချိန်ညှိပါ

2. အဓိကစနစ်ခွဲများ

ရွေ့လျားမှုထိန်းချုပ်မှု- ဆာဗာမော်တာ + တိကျသောဦးတည်ဝက်အူ (ထပ်တလဲလဲနေရာချထားမှုတိကျမှု ± 5μm)

ဖိအားစီမံခန့်ခွဲမှု- ခြစ်ရာဖိအားကို ကွင်းပိတ်ထိန်းချုပ်မှု (ချိန်ညှိနိုင်သော 50-500g/cm²)

အပူချိန်နှင့် စိုထိုင်းဆ လျော်ကြေးပေးခြင်း- ပတ်ဝန်းကျင်ဆိုင်ရာ ကန့်သတ်ချက်များကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ခြင်းနှင့် အလိုအလျောက် ချိန်ညှိခြင်း။

စတုတ္ထအချက်၊ အဓိကအားသာချက်ငါးခု

မြင့်မားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်

ဝယ်ယူမှုကုန်ကျစရိတ်သည် အလားတူမော်ဒယ်များထက် 20% သက်သာသည်။

စွမ်းအင်သုံးစွဲမှု <2.5kW/h (စွမ်းအင်ချွေတာရေးမုဒ် 30%) လျှော့ချနိုင်သည်

အလွန်ကောင်းမွန်သောတည်ငြိမ်မှု

အဓိကအစိတ်အပိုင်းများ (ခဲဝက်အူ၊ လမ်းညွန်ရထား) THK/NSK အမှတ်တံဆိပ်ကို အသုံးပြုပါ။

MTBF> 10,000 နာရီ

ဉာဏ်ရည်ထက်မြက်မှု

ဂရပ်ဖစ် ထိတွေ့မျက်နှာပြင် (တရုတ်နှင့် အင်္ဂလိပ် အင်တာဖေ့စ်ကို ပံ့ပိုးသည်)

ဖော်မြူလာ မမ်မိုရီ လုပ်ဆောင်ချက် (ပရိုဂရမ် 100+ ကို သိမ်းဆည်းနိုင်သည်)

လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်အောင်

မော်ဒယ်ပြောင်းလဲခြင်း 15 မိနစ်အတွင်းပြီးစီးသည်။

မသန့်ရှင်းသော/ရေ-ဆေးကြောနိုင်သော ဂဟေငါးပိ အမျိုးအစားအမျိုးမျိုးကို ပံ့ပိုးပေးသည်။

တိကျသောပုံနှိပ်ခြင်း

အနိမ့်ဆုံး ပုံနှိပ်နိုင်သော 0402 ပြား

ဂဟေငါးပိအထူသွေဖည် <±10%

V. ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

စမတ်ဖုန်း- 0.4mm pitch BGA ပရင့်ထုတ်ခြင်း။

မော်တော်ကားအီလက်ထရွန်နစ်ပစ္စည်း- အရွယ်အစားကြီးမားသော LED ဒရိုက်ဘာဘုတ်

စက်မှုထိန်းချုပ်မှု- အထူကြေးနီပြား (6 မီလီမီတာ) ပုံနှိပ်ခြင်း။

ဆေးဘက်ဆိုင်ရာပစ္စည်းများ- မိုက်ခရိုအာရုံခံဘုတ်ပြားပုံနှိပ်ခြင်း။

VI ။ ဘဝစက်ဝန်းထိန်းသိမ်းမှု အစီအစဉ်အပြည့်အစုံ

1. နေ့စဥ် ပြုပြင်ထိန်းသိမ်းမှု သတ်မှတ်ချက်များ

Maintenance ပစ္စည်းများ Cycle Operation စံနှုန်း

ခြစ်ခြစ်သန့်စင်ခြင်း အဆိုင်းတိုင်းတွင် ဖုန်ကင်းသော အဝတ် + IPA သန့်ရှင်းရေးကို အသုံးပြုပါ။

သံမဏိကွက်တင်းမာမှု သိရှိခြင်း အပတ်စဉ် တင်းမာမှုမီတာ တိုင်းတာခြင်း (≥35N/cm²)

လမ်းညွှန်ရထားလမ်း ချောဆီသည် လစဉ် SKF LGHP2 အမဲဆီ လိမ်းပါ။

ဖုန်စုပ်စက်စစ်ဆေးခြင်း သုံးလပတ်တွင် ဖုန်စုပ်စက်စမ်းသပ်ခြင်း (≥-80kPa)

2. သော့အပိုပစ္စည်းစာရင်း

Scraper blade (DEK မူရင်းအကြံပြုထားသော၊ အကြိမ် 500,000 ခန့်)

ဖုန်စုပ်စက် (စံ/အရွယ်အစားကြီး)

CCD ကင်မရာ အကာအကွယ် မှန်ဘီလူး

Servo motor ကုဒ်နံပါတ်

3. Calibration စက်ဝန်းဇယား

Calibration ပစ္စည်းများ Cycle Tool

Visual alignment တိကျမှု 1 လ Standard calibration plate (0.1mm လိုင်းများ အပါအဝင်)

Scraper parallelism 3 လ Laser interferometer

ပလပ်ဖောင်းအဆင့် 6 လ Electronic အဆင့် (0.01° တိကျမှု)

တင်ပြလာတဲ့ In-depth Fault Diagnosis လမ်းညွှန်

1. Fault tree analysis (ပုံနှိပ်ခြင်း အော့ဖ်ဆက်ကို နမူနာအဖြစ် ယူ)

ဖြစ်နိုင်သော အကြောင်းရင်းများ-

အမြင်အာရုံညှိမှု မူမမှန်ခြင်း (45%)

PCB အနေအထား လျော့ရဲမှု (30%)

သံမဏိကွက်တင်းအား မလုံလောက်ခြင်း (15%)

အခြား (10%)

ရောဂါရှာဖွေရေးလုပ်ငန်းစဉ်-

MARK အမှတ် အသိအမှတ်ပြုမှုနှုန်းကို စစ်ဆေးပါ (≥99.5%) ဖြစ်သင့်သည်

စမ်းသပ်လေဟာနယ်စုပ်ယူမှုစွမ်းအား (စံ ≥-65kPa)

သံမဏိကွက်တင်းအား တိုင်းတာခြင်း (ဗဟိုအမှတ် ≥30N/cm²)

၂။ ဘုံအမှားငါးခု ကိုင်တွယ်ခြင်း။

အမှား 1- E205 နှိုးဆော်သံ (အမြင်အာရုံ ချိန်ညှိမှု ပျက်ကွက်)

ကိုင်တွယ်ပုံအဆင့်ဆင့်-

CCD မှန်ဘီလူးကို သန့်စင်ပါ (အထူးသန့်ရှင်းရေးတံကို အသုံးပြုပါ)

အလင်းရင်းမြစ်ပြင်းထန်မှုကို ချိန်ညှိပါ (အကြံပြုထားသည် 70-80%)

MARK အမှတ် ကန့်သတ်ဘောင်များကို အပ်ဒိတ်လုပ်ပါ (ရှာဖွေမှုအပိုင်းအခြားကို 10%) တိုးချဲ့ပါ

အမှား 2- ဂဟေငါးပိဆွဲထိပ်ဖျား

အကြောင်းခံ:

အလွန်အကျွံ ဖြိုခွင်းမှုအရှိန် (60%)

ပုံမှန်မဟုတ်သော ဂဟေငါးပိ viscosity (30%)၊

ဖြေရှင်းချက်-

ကန့်သတ်ချက် ညှိနှိုင်းမှု

1. demoulding speed ကို 0.5mm/s သို့ လျှော့ချပါ။

2. ခြစ်ရာဖိအားကို တိုးမြှင့်ပါ (အကြံပြုထားသည့် +10%)

3. ဂဟေငါးပိ ပြန်အပူပေးချိန်ကို စစ်ဆေးပါ (≥4 နာရီ လိုအပ်သည်)

အမှား 3- ပုံမှန်မဟုတ်သောခြစ်ရာဖိအား

အမြန်ပြဿနာဖြေရှင်းခြင်း-

ဖိအားအာရုံခံ ဝိုင်ယာကြိုးများကို စစ်ဆေးပါ။

ဖိအား သုညမှတ်ကို ချိန်ညှိပါ ( unloaded အခြေအနေတွင် လုပ်ဆောင်ရန် လိုအပ်သည် )

စမ်းသပ်ခြင်း ဆာဗာမော်တာ လက်ရှိ (စံနှုန်း 1.5A±0.2)

အမှား 4- ဖုန်စုပ်စက် ယိုစိမ့်မှု

ကြိုတင်ကာကွယ်မှုအစီအမံများ

Nozzle seal ကို အပတ်စဉ် စစ်ဆေးပါ။

ဖုန်စုပ်စက်ကို လစဉ် အစားထိုးပါ။

အမှား 5- စနစ်အေးခဲခြင်း။

အရေးပေါ်ကုသမှု

လက်ရှိပရိုဂရမ်ကို အရန်သိမ်းပါ။

ပြန်လည်စတင်ပြီးနောက် မမ်မိုရီစစ်ဆေးမှုကို လုပ်ဆောင်ပါ (အမိန့်စာ- *#MEMTEST)

စနစ်ဖမ်ဝဲကို အပ်ဒိတ်လုပ်ပါ (ရောင်းချပြီးနောက် ဆက်သွယ်ရန် လိုအပ်သည်)

VIII နည်းပညာအဆင့်မြှင့်တင်မှုလမ်းကြောင်း

1. ဟာ့ဒ်ဝဲ အဆင့်မြှင့်တင်မှု ရွေးချယ်စရာများ

အမြင်အာရုံ အဆင့်မြှင့်တင်မှု ပက်ကေ့ဂျ်- 2MP → 5MP ကင်မရာ (တိကျမှု ±15μm သို့ တိုးလာသည်)

Intelligent scraper စနစ်- အချိန်နှင့်တပြေးညီ ဖိအားတုံ့ပြန်မှုလုပ်ဆောင်ချက်ကို ထည့်ပါ။

2. Software upgrade လမ်းကြောင်း

အခြေခံဗားရှင်း → အဆင့်မြင့်ဗားရှင်း-

3D ဂဟေငါးပိ ထောက်လှမ်းခြင်း လုပ်ဆောင်ချက်ကို ထည့်ပါ။

SPC ဒေတာခွဲခြမ်းစိတ်ဖြာမှုကို ပံ့ပိုးပါ။

3. ထုတ်လုပ်မှုလိုင်းပေါင်းစည်းမှုဖြေရှင်းချက်

ချိတ်ဆက်ထားသော ဖွဲ့စည်းမှုပုံစံ-

DEK 03I + SIPLACE SX2 → ကျစ်လစ်သိပ်သည်းသော ထုတ်လုပ်မှုလိုင်းပုံစံ

(UPH သည် အမှတ် 45,000 သို့ရောက်ရှိနိုင်သည်)

IX ဝယ်ယူရေး ဆုံးဖြတ်ချက် ပံ့ပိုးမှု

1. ကုန်ကျစရိတ်-အကျိုးအမြတ်ခွဲခြမ်းစိတ်ဖြာခြင်း။

ပရောဂျက် DEK 03I ယှဉ်ပြိုင်နိုင်သော ထုတ်ကုန် အားသာချက် နှိုင်းယှဉ်မှု

တစ်ကြိမ်ပုံနှိပ်ခြင်းကုန်ကျစရိတ် ¥0.15 ¥0.22 32% နိမ့်သည်။

လိုင်းပြောင်းချိန် 8min 15min 47% ပိုမြန်သည်။

ပုံနှိပ်အထွက်နှုန်း 99.2% 98.5% 0.7% ပိုမြင့်သည်။

2. ရွေးချယ်မှု အကြံပြုချက်များ

ပုံမှန်ဗားရှင်း- အကန့်အသတ်ရှိသော ဘတ်ဂျက်ရှိသော သုံးစွဲသူများအတွက် သင့်လျော်သည် (¥350,000 ခန့်)

အဆင့်မြင့်ဗားရှင်း- မော်တော်ကားအီလက်ထရွန်းနစ်အသုံးပြုသူများအတွက် အကြံပြုထားသည် (480,000 ယန်းခန့်)

X။ အကျဉ်းချုပ်နှင့် အမြင်

DEK 03I သည် modular ဒီဇိုင်းနှင့် ဉာဏ်ရည်ထက်မြက်သော ဖိအားထိန်းချုပ်မှုမှတစ်ဆင့် entry-level စျေးကွက်တွင် ၎င်း၏ ဦးဆောင်နေရာကို ထိန်းသိမ်းထားသည်။ ၎င်း၏ ±25μm ပုံနှိပ်တိကျမှုနှင့် 400mm/s မြန်နှုန်းမြင့် ပုံနှိပ်ခြင်းတို့သည် ထိရောက်မှုနှင့် အရည်အသွေးကို အပြည့်အဝ မျှတစေသည်။ DEK ၏ မျိုးဆက်သစ် Photon ပလပ်ဖောင်းကို မိတ်ဆက်ခြင်းဖြင့် 03I အသုံးပြုသူများသည် ဉာဏ်ရည်ထက်မြက်သော ပုံနှိပ်စက်ဖြေရှင်းချက်သို့ ချောမွေ့စွာ အဆင့်မြှင့်တင်နိုင်ပါသည်။
