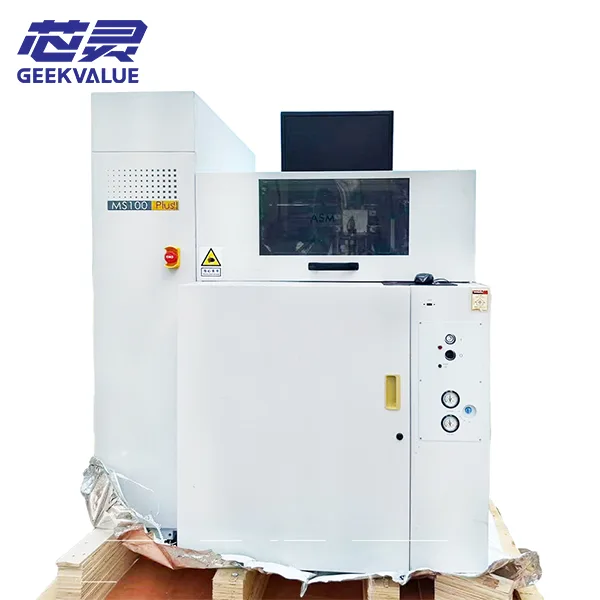

מטפל בדיקות ASM MS100 Plus

כגרסה משודרגת של ה-MS100, ה-ASM MS100 Plus הוא גם מכונת מיון והנחת שבבים עם מפות פרוסות. פעולתה העיקרית היא תהליך אוטומטי של "איסוף-מיון-הנחה", אך באמצעות סדרה של שיפורי חומרה ותוכנה, יציבותה התפעולית וכוח העיבוד שלה שופרו משמעותית:

מערכת בקרה עוצמתית: באמצעות רכיבים אלקטרוניים הנשלטים על ידי מיקרו-מעבד ומנגנוני הנעת סרוו, היא מספקת פלטפורמת מחשוב יציבה יותר ובקרת תנועה עבור פעולות שונות.

זרוע רובוטית לביצוע מדויק: מצוידת בראש חיתוך חזק יותר, היא יכולה לשלוט ולנטר בצורה מדויקת יותר את המהירות, הכיוון והלחץ.

תצורה גמישה של ראש כפול (משוער): מצויד בשני ראשי הנחת שבבים עצמאיים. אמנם לא ברור אם הוא יכול לעבוד במקביל כמו ה-MS100, אך הדבר מספק גמישות רבה יותר לטיפול במשימות שונות בו זמנית.

מערכת בדיקת איכות משולבת: מצוידת במערכת ראייה משולבת לבדיקת איכות ההשמה, ושימוש במכשיר בדיקת שבבים ומערכת ראייה לבדיקות דיוק יישור כפולות לפני ההשמה.

ממשק ידידותי למשתמש: מספק בקר מסך מגע צבעוני אינטואיטיבי וקל לשימוש, המאפשר למפעילים לעבור במהירות בין תוכניות ולנטר את מצב הציוד.

סקירת תכונות עיקריות

ה-ASM MS100 Plus משפר את הארכיטקטורה המהירה של מערכת "הפעולה השיתופית הדו-זרועית" של דגם הבסיס בשני היבטים עיקריים:

מאפיינים | תיאור התכונה | יתרונות עיקריים

מבנה עמיד וחזק | מסגרת פלדה חזקה עם תומכים בולמי זעזועים מגומי עמידה ביעילות בפני פגיעות ורעידות, ומבטיחה דיוק ויציבות לטווח ארוך במהלך מיון במהירות גבוהה.

מחברים עצמאיים כפולים | מצויד בשני מחברים עצמאיים, התומכים בתצורות דילוג עם מחט אחת או שתי מחטים. קיבולת עיבוד מקבילית גבוהה יותר, שיטות דילוג גמישות יותר ותפוקה גבוהה יותר לשעה (UPH).

תאימות חומרים רחבה | גובה ואורך חיתוך מתכווננים מאפשרים טיפול במגוון רחב של חומרים, החל מרדיד דק ועד ללוחות עבים. מתאים לשבבים או רכיבים בעוביים וחומרים שונים, ומספק גמישות ייצור גבוהה.

אזעקת לחץ נמוך משופרת | הציוד מצויד בפונקציית אזעקת לחץ נמוך, המפסיקה את פעולתו באופן מיידי עם גילוי חריגה. מגן ביעילות על מצעים וחומרים, ומונע נזק למוצר הנגרם מבעיות לחץ.

טיפול משופר ברכיבים | מצויד בתמיכה בעלת גובה מתכוונן להתאמה לפלים אאוטקטיים בגודל 8 אינץ'. מסוגל לטפל במדויק ברכיבים גדולים ומורכבים יותר, ובכך להרחיב את טווח היישומים של הציוד.

ניהול יעיל של תוכניות: ניתן לאחסן עד 200 קבצי תוכנית ותומך בהגדרות פרמטרים מורכבות. זה מאפשר החלפת מוצרים מהירה, מקצר את זמן ההחלפה ומתאים את עצמו לצרכים של ייצור רב-ממדי ובאצווה קטנה.

מפרט טכני מרכזי

בהתבסס על המידע הזמין, הפרמטרים העיקריים מסוכמים כדלקמן:

קטגוריית פרמטרים | מפרט מפורט

דגם ציוד | ASM MS100 Plus

סוג ציוד | מיון שבבים למיפוי ופלים

מצב הפעלה | אוטומטי לחלוטין

מחזור איסוף שבבים | עד 100 מחזורים לדקה (6,000 UPH)

טווח כוח הדבקה | 40 גרם - 250 גרם

דיוק סיבוב שבב | ±1°

גדלי פרוסות/סרטים דקים נתמכים | 2 - 6 אינץ' (סטנדרט 2-4 אינץ', מקסימום 6 אינץ')

קיבולת אחסון מקסימלית של תוכניות | 200 קבצי תוכניות

צריכת חשמל | 1300W (110VAC)

מתח כניסה | 100-240 וולט AC, 50/60 הרץ

דרישות אוויר דחוס | 87 PSI (6 בר)

צריכת אוויר דחוס | 155 ליטר לדקה

השוואת גרסאות: MS100 לעומת MS100 Plus

אז איך בוחרים בין ה-MS100 ל-MS100 Plus? הטבלה הבאה מסכמת את ההבדלים העיקריים ביניהם: השוואת גודל

MS100 (סטנדרטי)

MS100 פלוס (משופר)

עיצוב ליבה

שאיפה למהירות מרבית, אופטימלית במיוחד עבור תהליכי LED I-Flow

איזון מהירות, שיפור מקיף של היכולת לטפל בשבבים מורכבים ובעלי ערך גבוה

מחזור/קיבולת

קיבולת אולטרה-גבוהה, זמן מחזור של עד 120 מילישניות (30K UPH)

קיבולת סטנדרטית, 100 מחזורים לדקה (6K UPH)

חוזק מבני

מסגרת פלדה בעלת חוזק גבוה

מסגרת פלדה חזקה במיוחד + תושבת גומי לבלימת זעזועים

אופטימיזציה של תהליכים

פונקציונליות מקיפה, עמידה בדרישות סטנדרטיות של מיון LED

מצויד בראשי הרכבה כפולים עצמאיים ובדיקת ראייה משולבת לאמינות גבוהה יותר

תרחישים רלוונטיים

מיון שבבי LED סטנדרטיים בנפח גבוה

מיון שבבים איכותי כגון MEMS, חיישנים, נוריות LED מתקדמות ומודולי RF

לסיכום, ה-ASM MS100 Plus, המבוסס על ה-MS100, אינו עוד רק ממיין במהירות גבוהה, אלא "מומחה דיוק" אמין ביותר הודות למבנה משופר, מערכת בקרה משודרגת, ראשי חיבור כפולים ובדיקת ראייה. הוא מציע יציבות וגמישות גדולות יותר להתמודדות עם אתגרי מיון שבבים מורכבים יותר, מה שהופך אותו מתאים במיוחד לתרחישים עם דרישות גבוהות יותר לדיוק מיקום, מורכבות רכיבים ובקרת איכות התהליך.

לכן, ניתן להשתמש בשניהם בתרחישים שונים:

ה-MS100 הוא "אלוף הספרינט" השואף למהירות מרבית.

לעומת זאת, ה-MS100 Plus הוא "כל-מוצר" משופר באופן מקיף, המתאים לטיפול בשבבים בעלי ערך גבוה יותר, גדולים יותר או מורכבים יותר.
