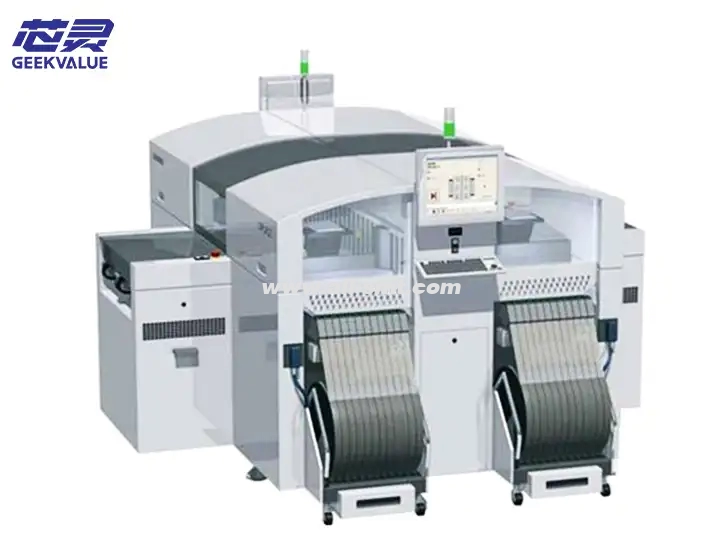

ASM Siemens Siplace izvietošanas mašīna D4

Siemens SIPLACE D4 ir augstas precizitātes modulāra izvietošanas iekārta, ko laidusi klajā Siemens Electronic Assembly System. Tas ir SIPLACE D sērijas vidējas un augstas klases modelis. Iekārta ir paredzēta plaša spektra, augstas precizitātes elektronikas ražošanas vajadzībām, īpaši:

Automobiļu elektronika (ADAS, ECU vadības bloki)

Rūpnieciskā elektronika (rūpnieciskās vadības iekārtas, jaudas elektronika)

Medicīnas iekārtas (augstas uzticamības prasības)

Sakaru iekārtas (5G bāzes stacijas, optiskie moduļi)

II. Galvenie tehnoloģiju principi

1. Inteliģenta kustības sistēma

Daudzkonsoles sadarbības darbs: 4 neatkarīgas konsoles var strādāt vienlaicīgi, lai panāktu efektīvu paralēlu izvietojumu

Lineāra magnētiskā piekares piedziņa: izmantojot bezkontakta lineāro motoru, kustības ātrums sasniedz 3 m/s

Dinamiska Z ass kompensācija: PCB deformācijas noteikšana reāllaikā un automātiska novietojuma augstuma regulēšana

2. Vizuālās pozicionēšanas sistēma

MultiStar III kameru sistēma:

Izšķirtspēja līdz 25 μm

Atbalsta 3D komponentu noteikšanu (maksimālais augstums 30 mm)

Daudzspektrālais apgaismojums (pielāgojas dažādām komponentu virsmām)

3. Barošanas tehnoloģija

Inteliģenta padeves platforma:

Atbalsta dažādus lentes padevējus no 8 mm līdz 104 mm

Automātiska lentes spriegojuma kontrole

Inteliģenta komponentu skaitīšanas funkcija

III. Galvenās specifikācijas un parametri

Parametri Specifikācijas

Novietošanas precizitāte ±35 μm @ 3σ (Cpk≥1,33)

Ievietošanas ātrums 42 000 CPH (teorētiskais maksimums)

Komponentu diapazons 01005~30×30mm (augstums 25mm)

Padevēja ietilpība Līdz 80 8 mm lentes padevējiem

Plātnes izmērs 50 × 50 mm ~ 510 × 460 mm (L veida konfigurācija var sasniegt 1,2 m)

Jaudas prasības 400 V maiņstrāva, 3 fāzes, 5,5 kVA

IV. Galvenās priekšrocības

1. Augsta elastība

Modulāra konstrukcija: 1–4 konsoles var konfigurēt atbilstoši vajadzībām

Ātra līnijas maiņa: pilnībā automātiska programmu pārslēgšana <5 minūtes

Plaša komponentu saderība: no 01005 līdz 30 mm lieliem komponentiem

2. Augsta uzticamība

<500 ppm izvietojuma defektu līmenis

Automātiska kļūdu novēršanas sistēma (pastas trūkums, pastas pretapgriešana)

Izturīga industriālas klases konstrukcijas konstrukcija

3. Inteliģenta funkcija

OPC UA saskarne realizē Industrijas 4.0 integrāciju

Ražošanas datu uzraudzība reāllaikā

Prognozējoša apkopes atgādinājums

V. Aprīkojuma funkcijas

1. Inovatīva izvietošanas galva

MultiGripper daudzgalvu sistēma: viena konsole integrē 4 neatkarīgas novietošanas galviņas

Inteliģenta sprauslu izvēle: automātiski pielāgo vispiemērotāko sprauslu veidu

Kontrolējams spēka izvietojums: 0,1–20 N programmējams izvietojuma spēks

2. Uzlabota vizuālā sistēma

Lidojošās centrēšanas tehnoloģija (pilnīga identifikācija izvietošanas laikā)

3D augstuma noteikšana (pret kapakmeņiem, pret peldošiem elementiem)

Svītrkoda/QR koda lasīšanas funkcija

3. Inteliģenta barošanas sistēma

Padevēja automātiskā identifikācija

Materiāla lentes statusa uzraudzība reāllaikā

Materiālu trūkuma brīdinājuma funkcija

VI. Funkcionālie moduļi

1. Novietojuma kontroles sistēma

Kustības trajektorijas optimizācijas algoritms

Sadursmju novēršanas sistēma

Komponentu datubāzes pārvaldība

2. Kvalitātes nodrošināšanas sistēma

Pirmā gabala noteikšanas funkcija

Nodarbināšanas procesa uzraudzība

Datu izsekojamības funkcija

3. Ražošanas vadības sistēma

Iekārtu stāvokļa uzraudzība

Ražošanas efektivitātes analīze

Attālinātās diagnostikas atbalsts

VII. Lietošanas piesardzības pasākumi

1. Vides prasības

Temperatūra: 20±3℃

Mitrums: 40–70 % relatīvais mitrums

Vibrācija: <0,5 G (nepieciešama stabila pamatne)

2. Ikdienas darbība

Katru dienu pirms iekārtas iedarbināšanas veiciet ātru kalibrēšanu

Regulāri tīriet uzgali (ieteicams ik pēc 4 stundām)

Izmantojiet oriģinālos palīgmateriālus (sprauslas, padevējus utt.)

3. Apkope

Preces cikla saturs

Sprauslas pārbaude Katru dienu Pārbaudiet nodilumu un notīrīšanu

Vadotņu eļļošana Katru nedēļu Īpaša smērvielas apkope

Kameras kalibrēšana Katru mēnesi Izmantojiet standarta kalibrēšanas plati

Visaptveroša pārbaude Reizi ceturksnī Veic profesionāli inženieri

VIII. Biežāk sastopamās trauksmes un to apstrāde

1. Trauksme: E9410 — Vakuuma kļūda

Iespējamie cēloņi:

Sprauslas aizsprostojums

Vakuuma līnijas noplūde

Vakuuma ģeneratora atteice

Apstrādes soļi:

Pārbaudiet un notīriet sprauslu

Pārbaudiet vakuuma līnijas savienojumu

Pārbaudiet vakuuma ģeneratora darbību

2. Trauksme: E8325 — Kameras izlīdzināšana neizdevās

Iespējamie iemesli:

Komponentu virsmas atstarošana

Kameras objektīva piesārņojums

Nenormāla apgaismojuma sistēma

Apstrādes soļi:

Notīriet kameras objektīvu

Pielāgojiet apgaismojuma parametrus

Aizstāt komponentu atpazīšanas algoritmu

3. Trauksme: E7512 — Kustība ārpus pielaides robežām

Iespējamie iemesli:

Mehāniska sadursme

Servo piedziņas anomālija

Nepietiekama vadotnes sliežu eļļošana

Apstrādes soļi:

Pārbaudiet mehānisko konstrukciju

Restartējiet servo sistēmu

Ieeļļojiet lineāro vadotni

IX. Apkopes idejas

1. Sistemātiska problēmu novēršana

Novērojiet parādību: pierakstiet trauksmes kodu un iekārtas statusu

Analizējiet iespējamos cēloņus: Lai noteiktu kļūmes apmēru, skatiet rokasgrāmatu.

Soli pa solim izslēgšana: pārbaudiet no vienkārša līdz sarežģītam

2. Galveno komponentu pārbaudes secība

Sprausla un vakuuma sistēma

Padevēja statuss

Redzes sistēma

Kustības mehānisms

Kontroles sistēma

3. Profesionāls atbalsts

Izmantojiet SIPLACE diagnostikas programmatūru

Sazinieties ar Siemens tehnisko atbalstu

Nomainiet rezerves daļas ar oriģinālajām detaļām

10. Tirgus pozicionēšana

Vidēja un liela apjoma elektronikas ražošana

Augstas jauktas ražošanas vide

Augstas uzticamības prasības

11. Kopsavilkums

Siemens SIPLACE D4 izvietošanas iekārta darbojas uz:

Modulārs un ļoti elastīgs dizains

±35 μm augstas precizitātes izvietojums

Inteliģenta ražošanas funkcija

Tā ir ideāla izvēle automobiļu elektronikai, rūpnieciskajai elektronikai un citām jomām. Ar standartizētu ikdienas apkopi un zinātnisku problēmu novēršanu var nodrošināt iekārtas ilgtermiņa stabilu darbību, sniedzot uzticamu garantiju augstas kvalitātes elektronikas ražošanai.
