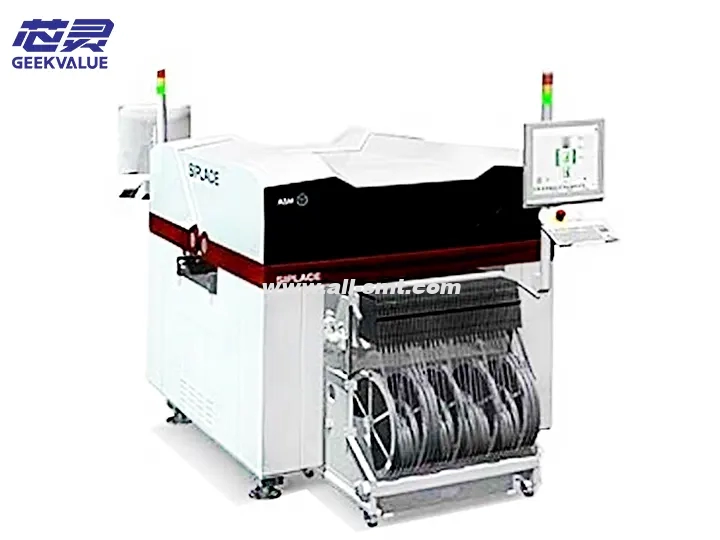

Mașină de preluare și plasare ASM E BY SIPLACE CP14

ASM SIPLACE CP14 este o mașină de plasare compactă multifuncțională din seria E, concepută pentru producția de loturi mici și medii, cu amestecuri mari, potrivită pentru industrii precum electronica de larg consum, electronica auto și echipamentele medicale. Caracteristicile sale principale sunt flexibilitatea ridicată, ușurința în utilizare și stabilitatea, fiind potrivită pentru medii de fabricație care necesită schimbarea rapidă a liniei.

2. Specificații de bază și parametri tehnici

Specificații ale parametrilor CP14

Viteză de plasare 14.000 - 21.000 CPH (în funcție de configurație)

Precizie de plasare ±35μm @3σ (suportă componente mari de la 0402~)

Gama de componente 0402 ~ 45 mm × 45 mm

Capacitate alimentator Până la 72 (bandă de 8 mm)

Dimensiunea substratului 50 mm × 50 mm ~ 400 mm × 350 mm

Sistem de viziune cameră HD 2MP + iluminare fixă

Sistem de control SIPLACE Pro / ASM OMS

Cerințe de alimentare: monofazat CA 220V / trifazat CA 400V

3. Principii de bază și flux de lucru

Poziționarea PCB: Fixați PCB-ul prin prindere mecanică a marginii sau prin știftul de susținere.

Preluarea componentelor: Duza preia componenta din alimentator, iar detectarea vidului asigură preluarea cu succes.

Corecție vizuală: Camera preia imaginea componentei, calculează abaterea de poziție și compensează dinamic.

Plasare precisă: Controlul presiunii pe axa Z asigură plasarea componentei fără deteriorări.

IV. Avantaje și caracteristici principale

1. Performanță ridicată la costuri

Potrivit pentru întreprinderi mici și mijlocii și producție de probă în domeniul cercetării și dezvoltării, cu o rentabilitate ridicată a investiției.

Design cu consum redus de energie, costuri de operare reduse.

2. Producție flexibilă

Suportă componente de la 0402 la componente mari cu forme speciale (cum ar fi condensatoare electrolitice, conectori).

Schimbare rapidă a liniei (<5 minute), potrivită pentru producția în loturi mici de varietăți multiple.

3. Stabil și fiabil

Structură mecanică modulară, întreținere ușoară.

Alimentatorul inteligent (Smart Feeder), reduce rata de aruncare.

4. Operare ușoară

Interfață grafică de programare (SIPLACE Pro), suportă importul CAD.

Funcție de calibrare cu un singur clic, reduce pragul de funcționare.

V. Scenarii tipice de aplicare

Electronice de larg consum: ceasuri inteligente, plăci de bază pentru căști TWS.

Electronică auto: modul de control al farurilor, placă senzori.

Control industrial: PLC, placă de relee.

Echipament medical: PCB detector portabil.

VI. Metode de întreținere

1. Întreținere zilnică

Zilnic:

Curățați duza de aspirare și obiectivul camerei.

Verificați dacă filtrul de vid este înfundat.

Săptămânal:

Lubrifiați șinele de ghidare ale axelor X/Y.

Calibrați treapta de alimentare.

2. Calibrare periodică

Lunar:

Efectuați calibrarea sistemului vizual (folosind o placă de calibrare standard).

Verificați presiunea pe axa Z a capului de plasare (consultați manualul pentru valorile standard).

3. Lista pieselor de schimb cheie

Duză de aspirare (doar pentru 0402/0603).

Generator de vid.

Angrenaj de alimentare.

VII. Defecțiuni frecvente și idei de întreținere

1. Decalajul plasării

Cauze posibile:

Uzura duzei de aspirație → Înlocuiți duza de aspirație.

Poziționarea PCB-ului nu este precisă → Ajustați poziția marginii de prindere.

Soluţie:

Efectuați calibrarea automată.

Verificați parametrii bibliotecii de componente (grosime, dimensiune).

2. Rată mare de aruncare

Cauze posibile:

Vid insuficient → Verificați pompa de vid (standard > 60 kPa).

Eroare treaptă alimentator → Recalibrați alimentatorul.

Soluţie:

Curățați duza de aspirație și șina de alimentare.

Optimizați parametrii de recunoaștere vizuală (cum ar fi intensitatea iluminării).

3. Alarmă mașină (eroare servo)

Cauze posibile:

Suprasarcină motor → Verificați lubrifierea șinei de ghidare.

Defecțiune encoder → Reporniți sau înlocuiți linia de semnal.

Soluţie:

Verificați codul de eroare (cum ar fi oprire de urgență, eroare axă).

Apăsați manual axa X/Y pentru a elimina blocajul mecanic.

4. Alimentatorul nu alimentează

Cauze posibile:

Banda de transport material este blocată → Trageți manual materialul pentru a-l elimina.

Senzorul este murdar → Curățați senzorul fotoelectric.

Soluţie:

Verificați alinierea angrenajului alimentatorului.

Înlocuiți accesoriile deteriorate ale alimentatorului.

8. Concluzie

ASM SIPLACE CP14 este o alegere ideală pentru producția de electronice în volume mici și medii datorită designului său compact, flexibilității ridicate și costurilor reduse de întreținere. Ușurința în utilizare și stabilitatea sa pot îmbunătăți semnificativ eficiența producției, în timp ce structura sa modulară reduce costurile de utilizare pe termen lung.

Recomandări:

Întreținerea regulată poate prelungi durata de viață a echipamentului.

Pentru defecțiuni complexe, vă rugăm să contactați asistența noastră tehnică
