IKO CRWG3-50 — это важнейший механический компонент, представляющий собой перекрестную роликовую направляющую, в высокоточной системе перемещения сортировочной машины ASM MS90.

Это не "датчик" или "проводной кабель" на сортировочной машине, а скорее направляющий механизм, используемый для обеспечения точного линейного перемещения.

Проще говоря, это своего рода «основа» системы перемещения ASM MS90, обеспечивающая высокоточную, высокожесткую и низкофрикционную линейную основу для перемещения основных компонентов, таких как поворотный рычаг и испытательная головка, позволяя им плавно и быстро выполнять такие действия, как подъем, размещение и тестирование.

Давайте рассмотрим это подробнее: Точное позиционирование: от модели детали до роли оборудования.

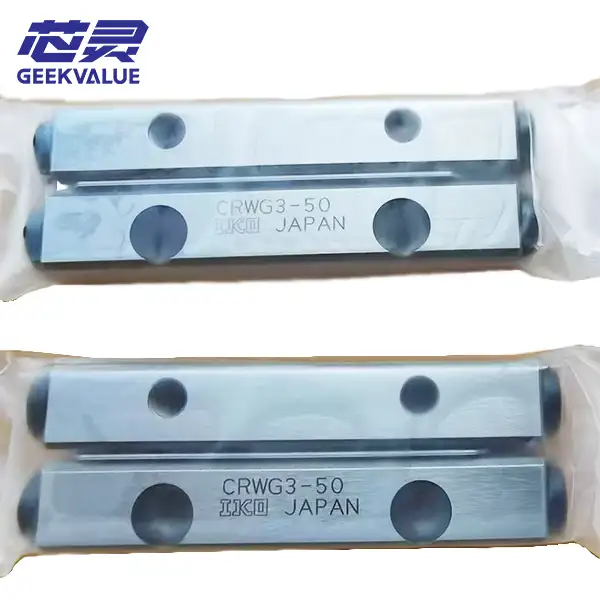

Ползунок "IKO CRWG3-50" на вашем изображении точно указывает на его роль в сортировочной машине ASM MS90.

Бренд: IKO, торговая марка японской компании Nippon Thompson Co., Ltd., известная своими высокоточными игольчатыми подшипниками и технологией линейного перемещения.

Серия: CRWG, относящаяся к линейным направляющим с перекрестными роликами внутреннего реечного типа от IKO. Одна из наиболее примечательных ключевых технологий — это встроенный реечный механизм, который идеально решает проблему «ползучести» направляющей, часто встречающуюся в традиционных направляющих с перекрестными роликами.

Технические характеристики: 3 обозначает диаметр ролика 3 мм; 50 обозначает длину направляющей рейки 50 мм.

Принадлежность к оборудованию: Благодаря тесному сотрудничеству с ASM, этот тип высокоточных компонентов обычно используется в основных узлах управления движением. Это компонент прецизионной платформы перемещения в сортировочной машине MS90, обеспечивающий «точное позиционирование по осям XY», или компонент направляющей оси Z в устройстве захвата и перемещения.

Анализ ключевых технологий: почему они незаменимы?

Чтобы помочь вам лучше понять его роль, давайте разберем три его основных технических аспекта:

Конструкция с перекрестными роликами: цилиндрические ролики расположены попеременно под углом 90° друг к другу между направляющими рельсами. Такая конструкция позволяет ей выдерживать нагрузки с любого направления, включая радиальные и осевые, обеспечивая устойчивость сортировочной машины во время высокоскоростного движения.

Система предотвращения ползучести роликов "реечная передача": это одно из главных преимуществ серии CRWG. Традиционные направляющие с перекрестными роликами страдают от смещения фиксаторов роликов при работе на высоких скоростях или в вертикальном положении вала. CRWG3-50, благодаря встроенной прецизионной реечной передаче и шестерням, обеспечивает синхронизацию фиксатора с направляющей, полностью решая эту проблему.

Высокая жесткость за счет «линейного контакта»: по сравнению с шариковыми направляющими («точечный контакт»), ролики обеспечивают «линейный контакт» с направляющей рейкой, что приводит к увеличению площади контакта и значительному повышению жесткости и несущей способности. Это позволяет MS90 вмещать несколько испытательных модулей для высокоскоростной и высокочастотной работы.

Основные параметры: Краеугольный камень точных данных. Типичный узел направляющей с перекрестными роликами IKO CRWG3-50 состоит из двух направляющих и двух комплектов фиксаторов роликов. Его основные параметры следующие: Категория параметров | Конкретное значение параметра | Модель | Модель: CRWG3-50; Вес: Прибл. 94,58 г; Страна происхождения: Япония | Основные характеристики | Динамическая номинальная нагрузка (C): 2740 Н; Статическая номинальная нагрузка (C0): 3660 Н; Допустимая нагрузка (F): 1220 Н (оба значения являются номинальными для комбинации 4 направляющих + 2 ролика) | Габариты | Длина хода: 13 мм; Ширина направляющей (A): 18 мм; Высота направляющей (H): 8 мм; Длина направляющей (L): 50 мм; Диаметр ролика (Dw): 3 мм; Количество роликов (Z): 6 | Информация по установке | Расстояние между монтажными отверстиями (F): 25 мм; Резьба крепления: M4 (для удобства фиксации) | Что касается параметров, один момент требует особого пояснения: номинальная нагрузка в таблице — это суммарное значение «4 направляющих + 2 ролика». В то время как базовый блок CRWG3-50 включает две направляющие и два комплекта роликовых фиксаторов, в ASM MS90 может использоваться два комплекта (т.е. четыре направляющие) параллельно вдоль критических осей для достижения сверхвысокой жесткости и стабильности. Это распространенный подход к проектированию высокоточного оборудования.

Рекомендации по техническому обслуживанию и запасным частям

Для обеспечения стабильной работы оборудования мы рекомендуем:

Смазка и очистка: Использование подходящей смазки и поддержание направляющих в чистоте имеют решающее значение для продления срока их службы.

Краткое содержание

Таким образом, изображенные на вашем рисунке направляющие ролики "IKO CRWG3-50" представляют собой основную физическую основу, позволяющую сортировочной машине ASM MS90 достигать точности позиционирования на субмикронном уровне и работать на высоких скоростях. Этот небольшой компонент является ключевым элементом, обеспечивающим стабильное производство высокопродуктивных чипов.
