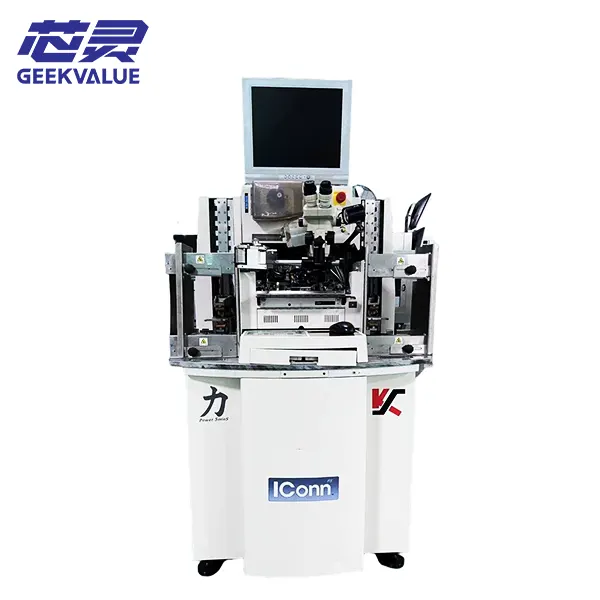

K&S ICONN проволочный бондер

Серия ICONN от K&S (Kulicke & Soffa) — это зрелый, зарекомендовавший себя на рынке полностью автоматический станок для проволочной сварки, который когда-то служил эталоном в индустрии упаковки полупроводников, особенно в секторах памяти, хранения данных и светодиодов. Хотя его основная платформа с тех пор была заменена более новыми моделями, огромная база установленных устройств и выдающиеся технические характеристики гарантируют, что он продолжает играть ключевую роль на производственных линиях по всему миру.

Основной принцип работы

Устройство для сварки проводов ICONN в основном использует термозвуковую технологию шариковой сварки. В процессе сварки золотая или медная проволока проходит через керамический капилляр; электронный разряд (EFO) расплавляет кончик проволоки, образуя шарик. Под действием давления и ультразвуковой энергии капилляр приклеивает этот шарик к контактной площадке микросхемы за счет сочетания тепла и ультразвука, создавая прочное электрическое и механическое соединение (первый этап сварки). Затем капилляр поднимается и перемещается, формируя конкретную форму петли проволоки с помощью точного управления, после чего конец проволоки приваривается к подложке или выводной рамке (второй этап сварки) для завершения процесса соединения. Основные характеристики вкратце

Ниже приведено краткое описание основных характеристик моделей серии ICONN, позволяющее сравнить их возможности:

Особенность IConn (базовая модель) IConn PLUS IConn ProCu PLUS IConn MEM PLUS

Точность ±2,0 мкм ±2,0 мкм ±2,0 мкм при 3 сигма ±2,0 мкм при 3 сигма

Зона склеивания 56 мм x 80 мм 56 мм x 80 мм 56 мм x 90 мм Не указан

Совместимый провод - Золото, медь Золото, медь Золото, сплав

Минимальный шаг контактной площадки. - 35 мкм 35 мкм -

Минимальная высота петли <50 мкм Всего 50 мкм Всего 50 мкм -

Максимальная длина петли - 7,6 мм 7,6 мм -

Вес машины Примерно 566 кг Примерно 556 кг Примерно 590 кг -

Основные области применения

Благодаря широкой технологической совместимости, серия ICONN отвечает разнообразным требованиям к упаковке микросхем, в первую очередь, включая:

Устройства памяти: Модель IConn MEM PLUS специально разработана для устройств памяти; она подходит для сложных задач проволочного монтажа многослойных кристаллов с использованием золотых и сплавных проводов, обеспечивая высокое качество и высокую производительность.

Корпуса для светодиодов: Эта серия широко используется для внутренней проволочной сварки в светодиодах (LED) и транзисторах малой и средней мощности. Она поддерживает различные типы выводных рамок — такие как SMD, мощные светодиоды и DIP — что делает ее проверенным выбором для корпусирования светодиодов.

Дискретные устройства и интегральные схемы: Подходят для внутренней проволочной сварки стандартных дискретных устройств (транзисторов и т. д.), устройств оптической связи и специализированных полупроводниковых компонентов.

Усовершенствованная упаковка: подходит для сверхтонкого шага, сверхнизкопрофильных петель, многослойной компоновки кристаллов, использования низкодиэлектрических материалов и многослойной упаковки; способна решать проблемы, связанные с медным проволочным соединением на пластинах, изготовленных по передовым технологическим процессам (28 нм и ниже). Основные характеристики и ключевые технологии

Серия ICONN приобрела статус классики благодаря ряду инновационных технологий и дизайнерских решений:

Стабильная точность и качество: система обеспечивает высокую точность ±2,0 мкм при 3 сигма, неизменно соответствуя требованиям к площадкам со сверхмалым шагом (35 мкм).

Гибкие и превосходные возможности создания петель: предлагает более 50 типов проволочных петель для гибкого решения разнообразных задач. Ключевые особенности:

Стандартный набор петель: включает в себя базовые петли, такие как стандартная, оригинальная и J-образная, подходящие для обычных применений с короткими петлями.

Расширенные возможности зацикливания ProLoop: такие функции, как K-Loop, позволяют точно контролировать форму зацикливания за счет многосегментной регулировки.

Технология Power Series Low-Loop: обеспечивает сверхнизкое количество прямых петель — менее 50 мкм, что критически важно для тонкопрофильной упаковки.

Передовая технология сварки медной проволокой: модель IConn ProCu PLUS использует процесс ProCu5; благодаря оптимизированной системе подачи газа и программируемой регулировке газа она повышает производительность и выход годной продукции при сварке медной проволокой, сохраняя при этом стабильность.

Высокоэффективная интеллектуальная система:

Автоматическая система проверки целостности соединения (BITS): оснащенная автоматической системой BITS с точностью до 1 пФ, система автономно обучается и оптимизирует параметры для обеспечения надежного и стабильного качества соединения.

Система освещения WAVI: оснащена функцией WAVI (широкоугольное вертикальное освещение); программируемая регулировка красного и синего освещения значительно повышает точность распознавания изображений и выравнивания на сложных поверхностях.

Простота в эксплуатации и обслуживании: Оснащен 17-дюймовым цветным ЖК-дисплеем и привычным пользовательским интерфейсом K&S, что обеспечивает быстрое освоение. Для опытных инженеров замена проводов занимает менее 4 минут, а смена продукции (переключение между различными артикулами) — менее 8 минут, что значительно повышает эффективность использования оборудования.

Рекомендации по позиционированию на рынке и закупкам

Позиционирование на рынке: В продуктовом портфеле K&S серия ICONN четко позиционируется как платформа для массового производства среднего и высокого ценового сегмента. Стандартная модель IConn и модернизированная IConn PLUS являются зрелыми флагманскими моделями; благодаря надежным технологиям и стабильной производительности они продолжают обеспечивать ценность на рынках массового производства среднего и отдельных сегментов высокого класса. В то же время такие модели, как IConn ProCu PLUS и IConn MEM PLUS, укрепляют позиции компании в специализированных сегментах высокого класса, включая медное проволочное соединение и передовые технологии упаковки памяти.

Позиции в отрасли: Благодаря исключительной стабильности, компания K&S занимает лидирующие позиции на рынке высококачественных устройств для шариковой сварки в материковом Китае, особенно на рынке памяти, где ее доля составляет 70–80%. Глубокие технические знания и обширная база установленного оборудования обеспечивают прочную основу для обслуживания оборудования и вторичного рынка.

Вторичный рынок: Серия ICONN пользуется большим спросом на вторичном рынке; такие модели, как IConn PLUS, — в хорошем состоянии — представляют собой прагматичный выбор для упаковочных предприятий, стремящихся расширить мощности или заменить устаревшее оборудование. Хотя такие платформы, как Moov и CAE Online, полезны для поиска поставщиков, настоятельно рекомендуется обратиться к профессиональному независимому инспекционному агентству для проведения комплексной оценки оборудования.

Если вас интересуют конкретные параметры процесса для серии ICONN в определенных областях применения (например, в корпусировании светодиодов или многослойной компоновке микросхем памяти) или сравнение с другими моделями, мы можем обсудить это подробнее.
