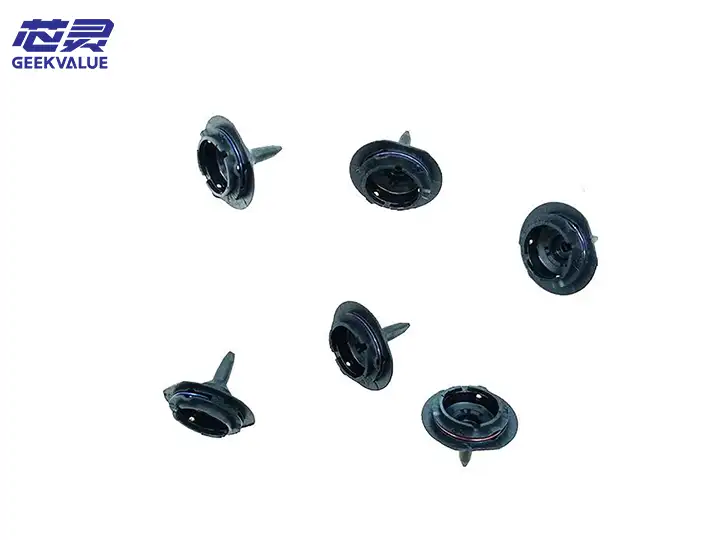

ASM SMT-maskin 4103 munstycke omfattande analys
1. 4103 munstycksmaterial
ASM (tidigare SIPLACE) 4103-munstycket är vanligtvis tillverkat av följande material:
Huvudstruktur:
Höghårt rostfritt stål (t.ex. SUS303/SUS304) → Slitstarkt och korrosionsbeständigt, lämpligt för långvarig höghastighetsdrift.
Vissa modeller kan använda keramik (Al₂O₃) eller volframstål → Används i högprecisions-, antistatiska applikationer.
Munstycksspets (den del som är i kontakt med komponenten):
Polyuretan (PU) eller teflon (PTFE) → Förhindrar repor på komponentytan och minskar effekten av statisk elektricitet.
Kolfiberförstärkt plast (CFRP) → Lätt och mycket styv, lämplig för placering i hög hastighet.
2. 4103 munstyckets funktion och roll
(1) Kärnfunktion
Plocka upp komponenterna noggrant: vakuum adsorberar små SMD-komponenter som 0201, 0402, 0603 (såsom motstånd, kondensatorer, induktorer).
Stabil placering: Säkerställ att komponenterna placeras på kretskortsplattorna utan förskjutning eller tombstoning.
Kompatibel med en mängd olika komponenter: Lämplig för chipkomponenter i olika storlekar (0201~1206), små lysdioder, SOT-23, etc.
(2) Särskilda designfördelar
Antistatisk design (ESD-säker): Minskar skador på känsliga komponenter (som integrerade kretsar och lysdioder) orsakade av statisk elektricitet.
Slitstark beläggning: Förlänger livslängden och minskar antalet slitagefel på upptagningsenheten.
Standardiserat gränssnitt: Snabbkompatibel med ASM/SIPLACE-placeringshuvuden (t.ex. CP12 och CP20).
3. Försiktighetsåtgärder vid användning
(1) Installation och utbyte
Speciella munstycksklämverktyg måste användas för att undvika skador orsakade av manuell installation med tvång.
Kontrollera att munstyckets modell passar: Munstycke 4103 är lämpligt för specifika komponentstorlekar. Felaktig användning leder till dålig uppsugning.
Vakuumtest krävs efter installation: Säkerställ att det inte finns något läckage (alkoholspray kan användas för att kontrollera om luftflödet är stabilt).
(2) Daglig drift
Undvik kollision: Munstyckets spets är ömtålig och kollision kan orsaka deformation eller brott.
Regelbunden rengöring:
Behandling av blockering: Använd en ultraljudsrengörare (alkohol + avjoniserat vatten) för att ta bort kvarvarande lödpasta eller flussmedel.
Ytrengöring: Torka av med en dammfri trasa för att förhindra att damm påverkar vakuumabsorptionen.
Övervaka vakuumtryck:
Normalt intervall: -60 kPa ~ -80 kPa (justerat efter komponentvikt).
Otillräckligt tryck kan tyda på slitage på munstycket eller läckage i vakuumledningen.
(3) Miljö och förvaring
Damm- och fukttät förvaring: Det rekommenderas att förvara i en särskild munstyckslåda för att undvika oxidation eller kontaminering.
Undvik högtemperatur-/kemisk korrosion: Förvaras åtskilt från sura och alkaliska lösningsmedel för att förhindra materialets åldring.
4. Vanliga problem och lösningar
Felfenomen Möjlig orsak Lösning
Upptagningsfel 1. Munstycket är blockerat
2. Munstycket är slitet
3. Otillräckligt vakuum 1. Ultraljudsrengöring
2. Byt ut munstycket
3. Kontrollera vakuumgeneratorn
Komponenterna är sneda 1. Munstyckets spets är deformerad
2. Munstyckets modell stämmer inte överens 1. Byt ut munstycket
2. Välj rätt specifikation
Komponentskada 1. Munstycket är för djupt nedtryckt
2. Materialet är för hårt (t.ex. metallmunstycket) 1. Justera Z-axelns höjd
2. Använd ett polyuretanmunstycke
Statisk skada 1. Antistatiskt munstycke används inte
2. Den omgivande luftfuktigheten är för låg 1. Byt ut ESD-munstycket
2. Kontrollera luftfuktigheten 40%~60%
5. Underhåll och livslängd
Rekommenderad utbytescykel:
Vanligt munstycke i rostfritt stål: 3–6 månader (beroende på användningsfrekvens).
Polyuretanmunstycke: 1–3 månader (mer benäget för slitage).
Metoder för att förlänga livslängden:
Kontrollera munstyckets slitage varje dag.
Undvik att montera kretskort med limrester eller överflödig tenn.
6. Ersättning och kompatibilitet
Originaltillverkare (ASM/SIPLACE): garanterar bästa kompatibilitet, men kostnaden är högre.
Munstycken från tredje part: noggrannhet och vakuumtätning måste kontrolleras, vissa märken (som PH, NozzleMaster) kan bytas ut.
7. Sammanfattning
ASM 4103-munstycken är viktiga förbrukningsartiklar för SMT-placeringsmaskiner. Deras materialval, antistatiska egenskaper och slitstyrka påverkar direkt placeringens kvalitet och effektivitet. Korrekt installation, regelbunden rengöring och snabba utbyten är nyckeln till att säkerställa en stabil produktion. Om frekventa upptagningsfel eller placeringsförskjutningar inträffar bör munstyckets status kontrolleras först.
