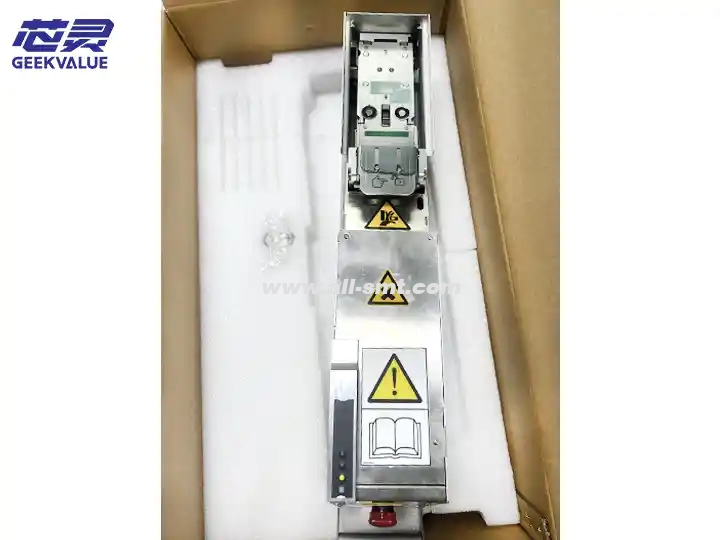

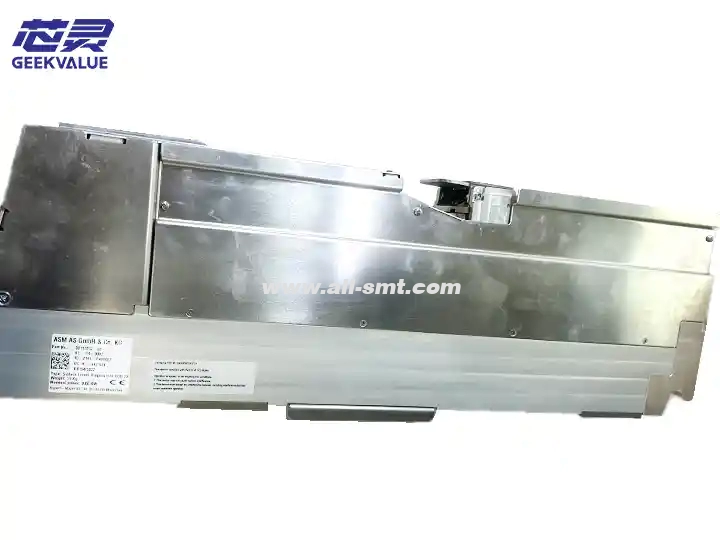

ASM SIPLACE POP ஊட்டி 00117012

ASM 00117012 POP ஃபீடர் என்பது பேக்கேஜ் ஆன் பேக்கேஜ் செயல்முறைக்காக வடிவமைக்கப்பட்ட ஒரு உயர்-துல்லிய ஊட்டியாகும், இது SMT உற்பத்தி வரிகளில் மேல் தொகுப்பு கூறுகளை (செயலிகளில் அடுக்கி வைக்கப்பட்ட நினைவக சில்லுகள் போன்றவை) துல்லியமாக வழங்கப் பயன்படுகிறது.

2. முக்கிய செயல்பாடுகள்

இரட்டை அடுக்கு கூறுகளின் ஒத்திசைவான ஊட்டத்தை உணர்கிறது (கீழ் அடுக்கு BGA + மேல் அடுக்கு POP)

0.35மிமீ அல்ட்ரா-ஃபைன் பிட்ச் மற்றும் கூறுகளின் துல்லியமான நிலைப்பாட்டை ஆதரிக்கிறது.

கூறு உயரத்தைக் கண்டறிவதன் மூலம் (0.1மிமீ தெளிவுத்திறன்)

ஒருங்கிணைந்த முட்டாள்தனமான பொறிமுறை (தவறான பொருள்/தலைகீழ் ஒட்டுதலைத் தடுக்கிறது)

II. தொழில்நுட்ப விவரக்குறிப்புகள் மற்றும் அளவுருக்கள்

திட்ட தொழில்நுட்ப அளவுருக்கள் தொழில் ஒப்பீட்டு நன்மைகள்

பொருந்தக்கூடிய கூறுகள் POP கூறுகள் (4×4மிமீ முதல் 14×14மிமீ வரை) தொழில்துறையின் மிகச்சிறிய 0.3மிமீ சுருதியை ஆதரிக்கிறது.

வழக்கமான ஊட்டியை விட உணவளிக்கும் துல்லியம் ± 0.05 மிமீ (CPK≥1.67) 50% அதிகம்

உணவளிக்கும் வேகம் 0.5 வினாடிகள்/துண்டு (அதிகபட்சம் 12,000CPH) முடுக்கம் வளைவு உகப்பாக்கம், அதிர்வு குறைப்பு 30%

டேப் இணக்கத்தன்மை 8மிமீ/12மிமீ/16மிமீ கேரியர் டேப் டேப் டென்ஷனுக்குத் தானாக ஏற்ப (2-5N சரிசெய்யக்கூடியது)

உயரத்தைக் கண்டறிதல் லேசர் உயர அளவீடு (0.01மிமீ தெளிவுத்திறன்) வேலை வாய்ப்பு இயந்திரத்தின் Z அச்சிற்கு நிகழ்நேர பின்னூட்டம்

தொடர்பு இடைமுகம் RS-485 + டிஜிட்டல் I/O ASM Siplace உபகரணங்களின் தடையற்ற டாக்கிங்கை ஆதரிக்கிறது

பாதுகாப்பு நிலை IP54 (தூசி மற்றும் தெறிப்பு எதிர்ப்பு) தூசி இல்லாத பட்டறை சூழலுக்கு ஏற்ப.

III. இயந்திர அமைப்பு மற்றும் செயல்பாட்டுக் கொள்கை

1. மைய அமைப்பு

விளக்கப்படம்

குறியீடு

2. பணிப்பாய்வு

டேப் கடத்தல்: சர்வோ மோட்டார் டேப்பை இயக்குகிறது, டென்ஷன் சென்சார் நிகழ்நேரத்தில் சரிசெய்கிறது.

கூறு பிரிப்பு: எஜெக்டர் பொறிமுறையானது, கேரியர் பள்ளத்திலிருந்து கூறுகளை வெளியேற்றுகிறது.

உயரக் கண்டறிதல்: லேசர் ஸ்கேனிங் கூறு கோப்ளனாரிட்டி (வளைவு கண்டறிதல்)

துல்லியமான நிலைப்படுத்தல்: காட்சி நிலைப்படுத்தல் சாளர உதவி திருத்தம் (±0.01° கோண இழப்பீடு)

IV. முக்கிய தொழில்நுட்ப கண்டுபிடிப்பு

டைனமிக் டென்ஷன் கட்டுப்பாடு

காந்தப் பொடி பிரேக் + PID வழிமுறையைப் பயன்படுத்தி, பதற்ற ஏற்ற இறக்கம் ≤±0.2N

வெவ்வேறு உற்பத்தியாளர்களின் (3M/Denka போன்றவை) டேப்களுக்கு ஏற்ப மாற்றியமைக்கவும்.

நுண்ணறிவு மோதல் எதிர்ப்பு அமைப்பு

அழுத்த உணரி பிக்-அப் எதிர்ப்பைக் கண்காணிக்கிறது (~3N தானியங்கி பின்வாங்கல்)

முனை கூறுகளுடன் மோதி சேதத்தை ஏற்படுத்துவதைத் தடுக்கவும்.

விரைவான வரி மாற்ற வடிவமைப்பு

டேப் வழிகாட்டி கருவி இல்லாத சரிசெய்தல் (8மிமீ↔12மிமீ மாறுதல் 5 வினாடிகளில் நிறைவடைந்தது)

NFC சிப் தானாகவே பொருள் எண்ணை அடையாளம் காட்டுகிறது (தவறான பொருளை எதிர்க்கும்)

V. வழக்கமான பயன்பாட்டு காட்சிகள்

பயன்பாட்டு புலம் குறிப்பிட்ட செயல்திறன்

மொபைல் சாதனங்கள் மொபைல் போன் AP+நினைவக அடுக்குதல் (0.4மிமீ சுருதி, உயர வேறுபாடு ≤0.1மிமீ)

உயர் செயல்திறன் கொண்ட கணினி GPU+HBM நினைவக அடுக்கு (14×14மிமீ பெரிய அளவிலான கூறுகள்)

தானியங்கி மின்னணுவியல் தானியங்கி தர செயலி அடுக்கு (அதிர்வு-எதிர்ப்பு வடிவமைப்பு, ISO 16750-3 சான்றளிக்கப்பட்டது)

மருத்துவ உபகரணங்கள் மைக்ரோ சென்சார் ஸ்டேக்கிங் (சுத்தமான அறை முறை, துகள் வெளியீடு <100 துகள்கள்/அடி³)

VI. பொதுவான தவறுகள் மற்றும் தீர்வுகள்

தவறு குறியீடு நிகழ்வு மூல காரணம் தொழில்முறை தீர்வு

E1701 அசாதாரண பொருள் பெல்ட் பதற்றம் காந்தப் பவுடர் பிரேக் வயதான/பொருள் பெல்ட் ஜாமிங் 1. பிரேக்கை மாற்றவும் (ASM P/N: 00117012-BR)

2. வழிகாட்டி தண்டவாளத்தை சுத்தம் செய்யவும்.

E1702 கூறு பிக்அப் தோல்வி போதுமான வெற்றிடம்/லிஃப்ட் உயர விலகல் இல்லை 1. வெற்றிடக் கோட்டைச் சரிபார்க்கவும் (≥-80kPa)

2. எஜெக்டர் ஸ்ட்ரோக்கை சரிசெய்யவும் (0.5±0.05மிமீ)

E1703 சகிப்புத்தன்மைக்கு வெளியே உயரத்தைக் கண்டறிதல் லேசர் லென்ஸ் மாசுபாடு/அளவுத்திருத்த ஆஃப்செட் 1. நீரற்ற எத்தனால் கொண்டு ஒளியியல் சாளரத்தை சுத்தம் செய்யவும்.

2. லேசர் அளவுத்திருத்தத்தைச் செய்யவும் (நிலையான தொகுதி தேவை)

E1704 தொடர்பு குறுக்கீடு RS485 முனைய மின்தடை காணவில்லை பேருந்தின் முடிவில் 120Ω மின்தடையைச் சேர்க்கவும்.

VII. பராமரிப்பு விவரக்குறிப்புகள்

1. அவ்வப்போது பராமரிப்பு

தினசரி:

பொருள் பெல்ட் வழிகாட்டியை சுத்தம் செய்யவும் (தூசி இல்லாத துணி + IPA)

வெற்றிட வடிகட்டியைச் சரிபார்க்கவும் (அழுத்த வேறுபாடு <5kPa)

வாராந்திர:

டிரான்ஸ்மிஷன் கியரை லூப்ரிகேட் செய்யவும் (மாலிகோட் EM-30L)

டென்ஷன் சென்சாரை அளவீடு செய்யவும் (நிலையான எடை முறை)

2. ஆழமான பராமரிப்பு

ஒவ்வொரு 6 மாதங்களுக்கும்:

காந்தப் பவுடர் பிரேக் மீடியத்தை (ASM சிறப்பு காந்தப் பவுடர்) மாற்றவும்.

ஒளியியல் அமைப்பின் முழுமையான ஆய்வு (MTF மதிப்பு ≥ 0.8)

ஒவ்வொரு வருடமும்:

டைனமிக் பேலன்ஸ் சோதனைக்காக தொழிற்சாலைக்குத் திரும்புக (அதிர்வு மதிப்பு < 0.8மிமீ/வி)

VIII. மேம்படுத்தல் மற்றும் இணக்கத்தன்மை

1. மேம்படுத்தல் விருப்பங்கள்

அதிவேக பதிப்பு (00117012-HS):

உணவளிக்கும் வேகம் 0.3 வினாடிகள்/துகள் (18,000CPH) ஆக அதிகரித்தது.

பீங்கான் வழிகாட்டி தண்டவாளங்களை மேம்படுத்தவும் (ஆயுட்காலம் 3 மடங்கு நீட்டிக்கப்பட்டது)

நுண்ணறிவு பதிப்பு (00117012-AI):

ஒருங்கிணைந்த AI பொருள் துண்டு குறைபாடு கண்டறிதல் (கீறல்கள்/சிதைவை அடையாளம் காணுதல்)

2. இணக்கத்தன்மை குறிப்பு

ASM SIPLACE X4 மற்றும் அதற்கு மேற்பட்ட மாடல்களை மட்டுமே ஆதரிக்கிறது.

ஃபார்ம்வேர் பதிப்பு ≥ V5.2.1 தேவை (பழைய பதிப்பை மேம்படுத்த வேண்டும்)

IX. தொழில்நுட்ப பரிணாம வளர்ச்சி திசை

IoT ஒருங்கிணைப்பு:

2025 ஆம் ஆண்டில் 5G தொலைநிலை நோயறிதல் ஆதரிக்கப்படும்.

பசுமை உற்பத்தி:

சிதைக்கக்கூடிய பொருள் துண்டு தழுவல் பதிப்பை உருவாக்குங்கள்.
