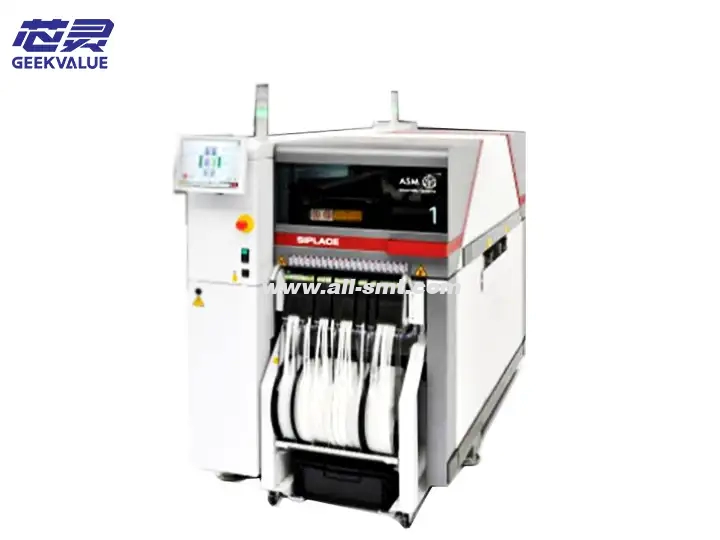

asm siemens smt ရွေးပြီး စက် tx1 ကို နေရာချပါ။

ASM TX1 သည် ခေတ်မီအီလက်ထရွန်နစ်ထုတ်လုပ်မှုတွင် မြင့်မားသောရောနှောမှု၊ တိကျမှုမြင့်မားသောနေရာချထားမှုလိုအပ်ချက်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် ASM Pacific Technology Co., Ltd. မှ ထုတ်ပေးသည့် တိကျမှုမြင့်မားသော မော်ဂျူလာနေရာချထားသည့်စက်ဖြစ်ပြီး 0201 အစိတ်အပိုင်းများမှ ကြီးမားသော အထူးပုံသဏ္ဍာန်အစိတ်အပိုင်းများအထိ နေရာချထားမှုအတွက် သင့်လျော်ပါသည်။

1.2 နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ကန့်သတ်ချက်များ အမျိုးအစား နည်းပညာဆိုင်ရာ အညွှန်းများ

နေရာချထားမှု တိကျမှု ±25μm @3σ (chip) / ±35μm @3σ (QFP)

အများဆုံးနေရာချထားမှုမြန်နှုန်း 25,000 CPH (အကောင်းဆုံးအခြေအနေများအောက်တွင်)

အစိတ်အပိုင်းလုပ်ဆောင်ခြင်းအပိုင်းအခြား 0201~150×150mm (L×W)

အများဆုံးအစိတ်အပိုင်းအမြင့် 25 မီလီမီတာ

Feeder Capacity 120 8mm Feeder Stations အထိ

ဘုတ်အရွယ်အစား 50×50mm ~ 510×460mm (L×W)

စက်အရွယ်အစား 1,450×1,350×1,450mm (L×W×H)

အလေးချိန် 1,800 ကီလိုဂရမ်ခန့်

ပါဝါလိုအပ်ချက်များ 400VAC 3 အဆင့် 50/60Hz 15kVA

Compressed Air Requirements 5.5~6.5bar၊ သန့်ရှင်းပြီး ခြောက်သွေ့သောလေ

II အလုပ်အခြေခံနှင့် စနစ်ဗိသုကာ

2.1 ပင်မလုပ်ဆောင်မှုနိယာမ

လှုပ်ရှားမှုထိန်းချုပ်မှု-

Linear motor သည် XY ဝင်ရိုးကို မောင်းနှင်သည်။

မြင့်မားသောတိကျမှုဆန်ခါစကေးအပိတ်ကွင်းထိန်းချုပ်မှု (resolution 0.1μm)

အမြင်အာရုံစနစ်-

အထက်ကင်မရာ- 30MP ကမ္ဘာလုံးဆိုင်ရာ ရှပ်တာ CMOS

အောက်ကင်မရာ- 15MP+ လေဆာအမြင့်တိုင်းတာခြင်း။

ပျံသန်းမှုဗဟိုပြုနည်းပညာ

နေရာချထားမှု လုပ်ငန်းစဉ်-

စာသား

PCB နေရာချထားခြင်း → အစိတ်အပိုင်းရွေးချယ်ခြင်း → ပျံသန်းမှုဗဟိုပြုခြင်း → အမြင့်သိရှိခြင်း → တိကျသောနေရာချထားခြင်း → အရည်အသွေးစစ်ဆေးခြင်း

2.2 စနစ်တည်ဆောက်မှု

စက်ပိုင်းဆိုင်ရာစနစ်-

Cast သံအခြေခံ (အပူချဲ့ကိန်း <0.8μm/m℃)

ကာဗွန်ဖိုက်ဘာ အလင်းတန်း (ကိုယ်အလေးချိန် 30%)

လျှပ်စစ်စနစ်-

ဖြန့်ဝေထားသော I/O ထိန်းချုပ်မှု

အချိန်နှင့်တပြေးညီ စက်မှုအီသာနက် (EtherCAT)

ဆော့ဖ်ဝဲစနစ်-

SIPLACE OS သည် Windows 10 IoT ကို အခြေခံထားသည်။

OPC UA ဆက်သွယ်ရေးပရိုတိုကောကို ပံ့ပိုးသည်။

III အဓိကအားသာချက်များနှင့် နည်းပညာဆန်းသစ်တီထွင်မှု

3.1 စျေးကွက်ယှဉ်ပြိုင်မှုအားသာချက်

တိကျမှုနှင့် မြန်နှုန်းကြား ချိန်ခွင်လျှာ

ထူးခြားသော "SoftTouch" နေရာချထားမှုနည်းပညာသည် အစိတ်အပိုင်းများ၏ ခုန်ပေါက်ခြင်းကို လျှော့ချပေးသည်။

Dynamic Z-axis ထိန်းချုပ်မှုသည် ±5μm အမြင့်တိကျမှုကို ရရှိသည်။

ပြောင်းလွယ်ပြင်လွယ် ထုတ်လုပ်မှု စွမ်းရည်-

အမြန်လိုင်းပြောင်းခြင်း (<15 မိနစ်အပြည့် စက်ပုံစံပြောင်းခြင်း)

ရောနှောထားသော ပစ္စည်းဗန်းနှင့် ရစ်ပတ်တိပ်တို့ကို တစ်ပြိုင်နက် အသုံးပြုသည်။

ဉာဏ်ရည်ထက်မြက်သော ချိန်ညှိစနစ်-

နော်ဇယ် အနေအထားကို အလိုအလျောက် လေဆာ ချိန်ညှိခြင်း။

အပူချိန်လျော်ကြေးပေးခြင်းဆိုင်ရာ အယ်လဂိုရီသမ် (± 0.5μm/℃)

3.2 နည်းပညာပိုင်းဆိုင်ရာ ဆန်းသစ်တီထွင်မှု အမှတ်များ

ဉာဏ်ရည်ထက်မြက်သော အစာကျွေးစနစ်-

Feida ကျန်းမာရေးအခြေအနေစောင့်ကြည့်

ကြိုတင်ခန့်မှန်းကျွေးမွေးထိန်းသိမ်းမှု

အဆင့်မြင့် ရွေ့လျားမှု ထိန်းချုပ်မှု-

တတိယအမှာစာ ရွေ့လျားမှုမျဉ်းကွေး စီစဉ်ခြင်း။

တုန်ခါမှု နှိမ်နှင်းရေး အယ်လဂိုရီသမ်

အရည်အသွေးအာမခံစနစ်-

အွန်လိုင်း SPC စာရင်းအင်းခွဲခြမ်းစိတ်ဖြာခြင်း။

3D ဂဟေထည့်ခြင်း ထောက်လှမ်းခြင်း အင်တာဖေ့စ်

IV လုပ်ဆောင်ချက်ဆိုင်ရာ အင်္ဂါရပ်များနှင့် အက်ပ်တန်ဖိုး

4.1 Core လုပ်ဆောင်ချက်များ

တိကျသောနေရာချထားမှု-

01005 အစိတ်အပိုင်းနေရာချထားမှုကို ပံ့ပိုးပါ။

0.3mm fine pitch QFP လုပ်ဆောင်နိုင်စွမ်း

ဉာဏ်ရည်ဉာဏ်သွေး ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း-

အလိုအလျောက် နေရာချထားမှု အပိုင်းကို ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။

Nozzle အလိုအလျောက်ဖြန့်ဖြူးရေးစနစ်

လုပ်ငန်းစဉ် စောင့်ကြည့်ခြင်း-

အချိန်နှင့်တပြေးညီ နေရာချထားရေး တပ်ဖွဲ့ကို စောင့်ကြည့်ခြင်း။

အလိုအလျောက် အစိတ်အပိုင်း polarity စစ်ဆေးခြင်း

4.2 ထုတ်လုပ်မှုလိုင်းတန်ဖိုး

စွမ်းဆောင်ရည်မြှင့်တင်မှု- ယခင်မျိုးဆက်မော်ဒယ်များထက် 20% ပိုမြန်သည်။

အရည်အသွေး မြှင့်တင်မှု- ပထမပိုင်းဖြတ်မှုနှုန်း> 99.5%

ကုန်ကျစရိတ်လျှော့ချခြင်း- လိုင်းပြောင်းချိန်ကို 40% လျှော့ချသည်

Flexibility မြှင့်တင်မှု- NPI အမြန်တင်သွင်းမှုကို ပံ့ပိုးပါ။

V. အဖြစ်များသော အမှားအယွင်းများနှင့် ဖြေရှင်းချက်များ လုပ်ဆောင်ခြင်း။

5.1 ကုဒ်အမျိုးအစားခွဲခြားခြင်းနှင့် လုပ်ဆောင်ခြင်းအမှား

ကုဒ်စီးရီး Fault အမျိုးအစား ပုံမှန်လုပ်ဆောင်ခြင်း အတိုင်းအတာများ

1xxx စက်ပိုင်းဆိုင်ရာစနစ် အမှားအယွင်း ရွေ့လျားမှုယန္တရား/ချောဆီ/စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်ကို စစ်ဆေးပါ။

2xxx အမြင်အာရုံစနစ် ချို့ယွင်းချက် မှန်ဘီလူးကို သန့်ရှင်းပါ/အလင်းရင်းမြစ်ကို ချိန်ညှိပါ/ကင်မရာချိတ်ဆက်မှုကို စစ်ဆေးပါ။

3xxx အစာကျွေးခြင်းစနစ် အမှားအယွင်း feeder အခြေအနေကို စစ်ဆေးပါ/ ပစ္စည်းစစ်ဆေးမှု ခါးပတ်/အာရုံခံ ချိန်ညှိခြင်း

4xxx ဖုန်စုပ်စနစ် အမှားအယွင်း ဖုန်စုပ်ပိုက်လိုင်းကို စစ်ဆေးပါ/ သန့်ရှင်းသော နော်ဇယ်/ ဆိုလီနွိုက် အဆို့ရှင်ကို စစ်ဆေးပါ

5xxx ထိန်းချုပ်မှုစနစ် အမှားအယွင်း ထိန်းချုပ်ကိရိယာကို ပြန်စပါ/ FPGA အခြေအနေကို စစ်ဆေးပါ/ ဖိုင်မ်ဝဲကို အပ်ဒိတ်လုပ်ပါ။

5.2 ပုံမှန်အမှားအယွင်းများ

E1205- X-axis အနေအထားသွေဖည်-

ဖြစ်နိုင်သောအကြောင်းအရင်း- ဆန်ခါစကေးညစ်ညမ်းမှု/ linear motor ချို့ယွင်းမှု

ကိုင်တွယ်ခြင်း- ဆန်ခါစကေး → မူလဇာစ်မြစ်ကို ချိန်ညှိပါ → မော်တာ လက်ရှိကို စမ်းသပ်ပါ။

E2310- အာရုံစူးစိုက်မှု မရှိသော အောက်ဘက်ကင်မရာ-

ဖြစ်နိုင်သောအကြောင်းအရင်း- Z-axis အမြင့်အာရုံခံကိရိယာ ပျံ့လွင့်ခြင်း။

ကိုင်တွယ်ခြင်း- အလိုအလျောက် အာရုံစူးစိုက်ချိန်ညှိခြင်းကို လုပ်ဆောင်ပါ → လေဆာအာရုံခံကိရိယာကို စစ်ဆေးပါ။

E3108- Feeder ဆက်သွယ်ရေး ပြတ်တောက်မှု-

ဖြစ်နိုင်သော အကြောင်းအရင်း- ဘတ်စ်ကားဂိတ် ခံနိုင်ရည် ချို့ယွင်းမှု ဖြစ်နိုင်သည်။

ကိုင်တွယ်ခြင်း- terminal resistor (120Ω) → bus waveform ကို စမ်းသပ်ပါ။

VI ။ ပြုပြင်ထိန်းသိမ်းမှုစနစ်

6.1 ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုအစီအစဉ်

Cycle Maintenance items စံနည်းလမ်း

နေ့စဉ် စက်၏ မျက်နှာပြင် သန့်ရှင်းရေးကို ဖုန်ကင်းစင်သော အဝတ် + IPA သန့်ရှင်းရေး

Weekly Motion guide rail inspection Manual movement inspection ချော့

လစဉ် ပြီးပြည့်စုံသော ချောဆီသုံး အထူးဆီ (Kluber ISOFLEX)

သုံးလတစ်ကြိမ် တိကျမှန်ကန်မှု အတည်ပြုခြင်း စံကိုက်ညှိဘုတ်ကို အသုံးပြုပါ။

နှစ်တစ်နှစ်လျှပ်စစ်စနစ်စစ်ဆေးခြင်း လျှပ်ကာစမ်းသပ်/မြေပြင်ခံနိုင်ရည်စမ်းသပ်မှု

နှစ်အလိုက် ဘက်စုံပြုပြင်ထိန်းသိမ်းမှု ထုတ်လုပ်သူ ပရော်ဖက်ရှင်နယ်နည်းပညာဝန်ဆောင်မှု

6.2 အဓိကအစိတ်အပိုင်းများကို ပြုပြင်ထိန်းသိမ်းခြင်း။

တစ်ပြေးညီ လမ်းညွှန်ရထားလမ်း-

သန့်ရှင်းရေး- ပိုးမွှားကင်းသော အဝတ် + အထူး သန့်စင်ဆေးကို သုံးပါ။

ချောဆီ- လစ်သီယမ်အခြေခံအဆီ၊ ၃ လတစ်ကြိမ် ထပ်ဖြည့်ပါ။

ဖုန်စုပ်စနစ်-

စစ်ထုတ်ခြင်း- နာရီ 500 တိုင်း အစားထိုးပါ။

ပိုက်လိုင်း- လစဉ် ယိုစိမ့်မှုကို သိရှိခြင်း။

အလင်းပြန်စနစ်-

မှန်ဘီလူးသန့်ရှင်းရေး- မှန်ဘီလူးဘောပင်ကို အပတ်တိုင်း သုံးပါ။

အလင်းရင်းမြစ် ချိန်ညှိခြင်း- လစဉ် တောက်ပမှုကို သိရှိခြင်း။

တင်ပြလာတဲ့ အဖြစ်များသော ချို့ယွင်းချက်များနှင့် ထိန်းသိမ်းမှုဆိုင်ရာ အယူအဆများ

7.1 အမှားရှာဖွေခြင်းလုပ်ငန်းစဉ်

စာသား

ချို့ယွင်းမှုဖြစ်စဉ် → HMI အမှားအတည်ပြုချက် → စနစ်ခွဲခွဲထုတ်ခြင်းစမ်းသပ်ခြင်း → အချက်ပြတိုင်းတာခြင်း → အစိတ်အပိုင်းအစားထိုးခြင်း → လုပ်ဆောင်ချက်စစ်ဆေးခြင်း

7.2 ပုံမှန်ပြဿနာဖြေရှင်းခြင်း

နေရာချထားမှု အော့ဖ်ဆက်-

စစ်ဆေးခြင်းလုပ်ငန်းစဉ်- ကင်မရာချိန်ညှိခြင်း → နော်ဇယ်ဝတ်ဆင်ခြင်း → PCB ကုပ်ချိတ်ခြင်း။

ပြုပြင်ထိန်းသိမ်းမှုအစီအစဥ်- ပြန်လည်ချိန်ညှိခြင်း → နော်ဇယ်အစားထိုးခြင်း → တပ်ဆင်မှုကို ချိန်ညှိပါ။

မြင့်မားသောပစ်နှုန်း-

စစ်ဆေးရေး လုပ်ငန်းစဉ်- လေဟာနယ် ထောက်လှမ်းခြင်း → အစိတ်အပိုင်း အမြင့် → အစာကျွေးသည့် အနေအထား

ပြုပြင်ထိန်းသိမ်းမှု အစီအစဉ်- သန့်စင်သော နော်ဇယ် → အမြင့်ကို ချိန်ညှိပါ → feeder ကို ချိန်ညှိပါ။

စက်၏ ပုံမှန်မဟုတ်သော ဆူညံသံ

စစ်ဆေးရေးလုပ်ငန်းစဉ်- လိုင်းယာလမ်းညွှန် → ခါးပတ်တင်းမာမှု → မော်တာ တင်းမာမှု

ပြုပြင်ထိန်းသိမ်းမှု အစီအစဉ်- သန့်ရှင်းသော လမ်းညွှန် → တင်းမာမှုကို ချိန်ညှိခြင်း → ဝက်ဝံကို အစားထိုးပါ။

VIII ပြုပြင်ထိန်းသိမ်းမှုနှင့် အဆင့်မြှင့်တင်မှု အကြံပြုချက်များ

8.1 တဖြည်းဖြည်း ပြုပြင်ထိန်းသိမ်းမှု ဗျူဟာ

Level Fault အမျိုးအစား Response time လိုအပ်သော ကျွမ်းကျင်မှု

L1 စစ်ဆင်ရေးဆိုင်ရာ ပြဿနာများသည် ချက်ချင်းအော်ပရေတာအဆင့်

L2 ရိုးရှင်းသောဟာ့ဒ်ဝဲချို့ယွင်းမှု 4 နာရီအတွင်း အငယ်တန်းပညာရှင်

L3 Complex စနစ် ချို့ယွင်းမှု သည် 24 နာရီ အတွင်း အကြီးတန်း အင်ဂျင်နီယာ ဖြစ်သည်။

L4 Core အစိတ်အပိုင်း ချို့ယွင်းမှု ၄၈ နာရီအတွင်း ထုတ်လုပ်သူ ပရော်ဖက်ရှင်နယ် နည်းပညာပံ့ပိုးမှု

8.2 ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း အကြံပြုချက်များကို အဆင့်မြှင့်ပါ။

ဟာ့ဒ်ဝဲ အဆင့်မြှင့်တင်ခြင်း-

စိတ်ကြိုက်ရွေးချယ်နိုင်သော မြင့်မားသောနေရာချထားမှုခေါင်း (±15μm)

10MP မြန်နှုန်းမြင့်ကင်မရာသို့ အဆင့်မြှင့်ပါ။

ဆော့ဖ်ဝဲ အဆင့်မြှင့်တင်ခြင်း-

Advanced Process Control Suite ကို ထည့်သွင်းပါ။

AI နေရာချထားမှု ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း အယ်လဂိုရီသမ်ကို ဖွင့်ပါ။

စနစ်ပေါင်းစည်းမှု-

MES/ERP စနစ်ဖြင့် အင်တာဖေ့စ်

အဝေးမှ ရောဂါရှာဖွေခြင်း လုပ်ဆောင်ချက်ကို နားလည်သဘောပေါက်ပါ။

IX နည်းပညာတိုးတက်မှုနှင့် စျေးကွက်အနေအထား

9.1 ထုတ်ကုန် ထပ်လောင်းခြင်း လမ်းကြောင်း

2018- TX1 အခြေခံဗားရှင်းကို ဖြန့်ချိသည်။

2020- လှုပ်ရှားမှုထိန်းချုပ်မှုစနစ်ကို အဆင့်မြှင့်ပါ။

2022- ပေါင်းစည်းထားသော အသိဉာဏ်ကျွေးမွေးမှုစနစ်

2024 (စီစဉ်နေသည်)- AI အမြင်အာရုံမြှင့်တင်ထားသောဗားရှင်း

9.2 ယှဉ်ပြိုင်နိုင်သော ထုတ်ကုန် နှိုင်းယှဉ်ခြင်း။

ကန့်သတ်ချက်များ ASM TX1 ယှဉ်ပြိုင်နိုင်သော ထုတ်ကုန် A ယှဉ်ပြိုင်နိုင်သော ထုတ်ကုန် B

နေရာချထားမှုတိကျမှု ±25μm ±30μm ±35μm

အမြင့်ဆုံးမြန်နှုန်း 25k CPH 23k CPH 20k CPH

လိုင်းပြောင်းချိန် <15 မိနစ် 25 မိနစ် 30 မိနစ်

စွမ်းအင်သုံးစွဲမှုထိရောက်မှု 0.9kW/kCPH 1.2kW/kCPH 1.5kW/kCPH

ထောက်လှမ်းရေးအဆင့် Advanced Intermediate Basic

X. အနှစ်ချုပ်နှင့် အကောင်းဆုံး အလေ့အကျင့်များ

10.1 အသုံးပြုရန် အကြံပြုချက်များ

ပတ်ဝန်းကျင်ထိန်းချုပ်မှု-

အပူချိန် 23 ± 2 ℃

စိုထိုင်းဆ- 50±10% RH

တုန်ခါမှု- <0.5G (5-200Hz)

လုပ်ငန်းဆောင်ရွက်မှု သတ်မှတ်ချက်များ-

15 မိနစ်နေ့စဉ်ကြိုတင်အပူပေးပါ။

စက်ပါရာမီတာများကို ပုံမှန်အရန်သိမ်းဆည်းပါ။

မူရင်းသုံးပစ္စည်းများကို အသုံးပြုပါ။

ဝန်ထမ်းလေ့ကျင့်ရေး-

လက်မှတ်ရ အော်ပရေတာသင်တန်း (၃ ရက်)၊

အဆင့်မြင့်ပြုပြင်ထိန်းသိမ်းမှုသင်တန်း (၅ ရက်)၊

10.2 လျှောက်လွှာအလားအလာ

ASM TX1 သည် အောက်ပါတို့အတွက် အထူးသင့်လျော်ပါသည်။

မော်တော်ကား လျှပ်စစ်ပစ္စည်း ထုတ်လုပ်ရေး

အဆင့်မြင့်လူသုံးလျှပ်စစ်ပစ္စည်း

ဆေးပစ္စည်း အီလက်ထရွန်းနစ် တပ်ဆင်ခြင်း။

အာကာသလျှပ်စစ်ပစ္စည်း

5G ဆက်သွယ်ရေးကိရိယာ

သိပ္ပံနည်းကျ ပြုပြင်ထိန်းသိမ်းမှု စီမံခန့်ခွဲမှုနှင့် နည်းပညာဆန်းသစ်တီထွင်မှုမှတစ်ဆင့် TX1 သည် အောက်ပါတို့ကို အာမခံနိုင်သည်-

စက်ပစ္စည်းအသုံးပြုမှုနှုန်း> 90%

ရှုံးနိမ့်မှုကြား ပျမ်းမျှအချိန်> နာရီ 5,000

အလုံးစုံလည်ပတ်မှုကုန်ကျစရိတ် 25% လျှော့ချခြင်း၊

အသုံးပြုသူများအနေဖြင့် ပြီးပြည့်စုံသောကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုစနစ်တစ်ခုကို ထူထောင်ပြီး စက်ကိရိယာများ၏စွမ်းဆောင်ရည်ကို အပြည့်အဝကစားရန်နှင့် ရင်းနှီးမြှုပ်နှံမှုအပေါ် အကောင်းဆုံးပြန်ရရန် ASM နည်းပညာပံ့ပိုးမှုဖြင့် အနီးကပ်ပူးပေါင်းဆောင်ရွက်မှုကို ထိန်းသိမ်းရန် အကြံပြုအပ်ပါသည်။
