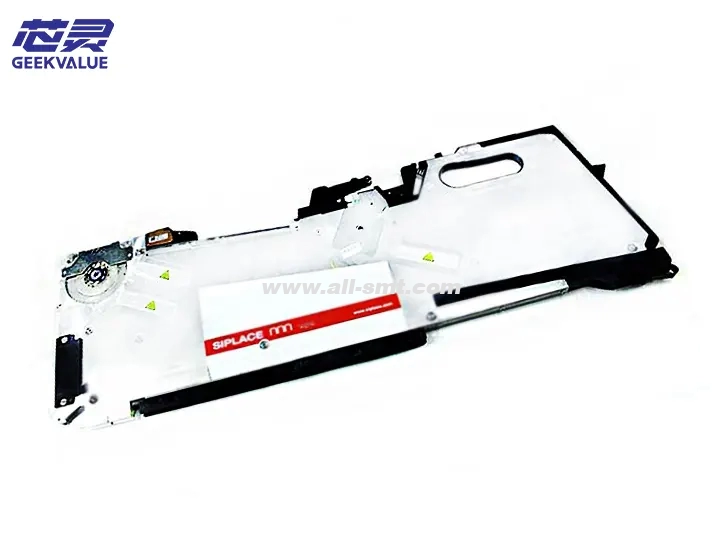

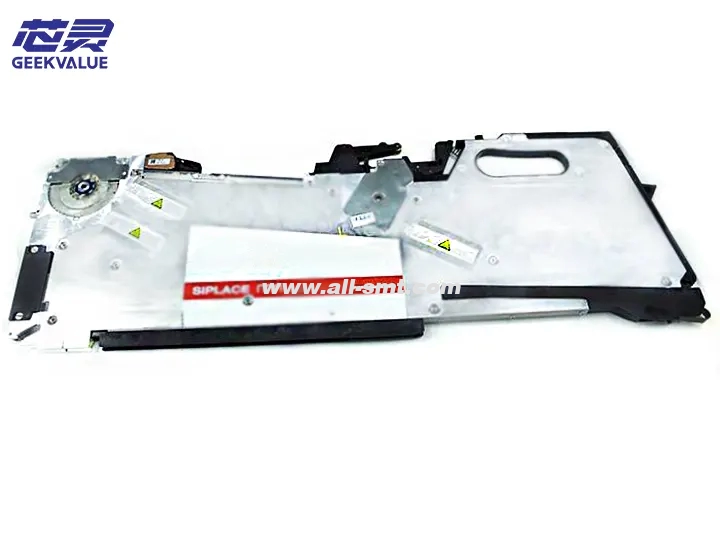

အာရုံခံကိရိယာ 8MM 00141490 ပါသော ASM siplace feeder

ASM SMT single 8-belt sensor feeder (model: 00141490) သည် 8mm ကျယ်သော strips များ အတွက် ဒီဇိုင်းထုတ်ထားသော တိကျသော အီလက်ထရွန်းနစ် အစာကျွေးသည့်ကိရိယာဖြစ်ပြီး SMD အစိတ်အပိုင်းအမျိုးမျိုး၏ တည်ငြိမ်သော အစာကျွေးရန်အတွက် သင့်လျော်ပါသည်။ feeder သည် ချွတ်မှုအခြေအနေကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ပေးနိုင်သည့် အသိဉာဏ်ရှိ အာရုံခံစနစ်တစ်ခုကို ပေါင်းစပ်ထားကာ တပ်ဆင်မှုယုံကြည်စိတ်ချရမှုနှင့် ထုတ်လုပ်မှုထိရောက်မှုကို သိသိသာသာ တိုးတက်ကောင်းမွန်လာစေကာ ခေတ်မီ SMT ထုတ်လုပ်မှုလိုင်းများတွင် မရှိမဖြစ်လိုအပ်သော အဓိကစက်ပစ္စည်းတစ်ခုဖြစ်သည်။

2. Core အားသာချက်များ

ဉာဏ်ရည်ထက်မြက်စွာ စောင့်ကြည့်နိုင်မှု

Built-in high-sensitivity photoelectric အာရုံခံကိရိယာ၊ ပစ္စည်းတိပ်တည်နေရာနှင့် အစိတ်အပိုင်းများ ရှိနေခြင်းအခြေအနေကို အချိန်နှင့်တပြေးညီ သိရှိနိုင်ခြင်း

ပစ္စည်းပြတ်လပ်မှုသတိပေးချက်လုပ်ဆောင်ချက် (ကြိုတင်နှိုးဆော်ချက်အတွက်အစိတ်အပိုင်း 5-10 ခု)

အလွန်မြင့်မားသော နို့တိုက်ကျွေးမှု တိကျမှု

ဆာဗိုထိန်းချုပ်မှုနည်းပညာကို ကျင့်သုံးခြင်းဖြင့် အစာကျွေးသည့်အဆင့် တိကျမှုသည် ±0.02 မီလီမီတာသို့ ရောက်ရှိသည်။

01005 နှင့်အထက် တိကျသောအစိတ်အပိုင်းနေရာချထားမှုအတွက် သင့်လျော်သည်။

အလွန်လိုက်ဖက်မှု

ASM SIPLACE X/S/D စီးရီး ပင်မနေရာချထားသည့် စက်များသို့ လိုက်လျောညီထွေဖြစ်အောင်

8 မီလီမီတာတိပ်ကိုပံ့ပိုးမှု (ချိန်ညှိနိုင်သောအကွာအဝေး 2/4/8 မီလီမီတာ)

ထိရောက်ပြီး တည်ငြိမ်သော လည်ပတ်မှု

အများဆုံး အစာစားနှုန်း 40 ကြိမ်/စက္ကန့်

အဓိက အစိတ်အပိုင်းများကို တန်စတင်စတီးလ်ဖြင့် ပြုလုပ်ထားပြီး အကြိမ်ရေ 10 သန်းကျော် သက်တမ်းရှိသည်။

အဆင်ပြေသောပြုပြင်ထိန်းသိမ်းမှုဒီဇိုင်း

Modular ဖွဲ့စည်းပုံ၊ အဓိကအစိတ်အပိုင်းများကို လျင်မြန်စွာ အစားထိုးနိုင်သည်။

Built-in ချို့ယွင်းချက်ရှာဖွေရေးညွှန်ပြချက်

3. နည်းပညာပိုင်းဆိုင်ရာအင်္ဂါရပ်များ

1. စက်မှုဖွဲ့စည်းပုံ

ကျစ်လစ်သောဒီဇိုင်း- အရွယ်အစား 125mm×45mm×35mm

Dual guide rail feeding system- ပစ္စည်းခါးပတ်၏ ချောမွေ့စွာလည်ပတ်မှုကို သေချာပါစေ။

တိကျသောဂီယာအစုံ- ဂီယာအချိုး 20:1၊ နို့တိုက်ရာတွင် တုန်လှုပ်ခြင်းမရှိပါ။

ချိန်ညှိနိုင်သော အနှိပ်ကိရိယာ- 0.15-1.2mm အထူပစ္စည်း ခါးပတ်အတွက် သင့်လျော်သည်။

2. အီလက်ထရွန်းနစ်စနစ်

မျိုးစုံမုဒ်အာရုံခံကိရိယာ-

အနီအောက်ရောင်ခြည် ဓာတ်ပုံလျှပ်စစ်အာရုံခံကိရိယာသည် ပစ္စည်းခါးပတ်၏ အပေါက်အနေအထားကို ထောက်လှမ်းသည်။

Hall အာရုံခံကိရိယာသည် အစာကျွေးသည့်နေရာကို စောင့်ကြည့်သည်။

ဆက်သွယ်ရေး အင်တာဖေ့စ်-

RS-485 ဆက်သွယ်ရေးကို ပံ့ပိုးပါ (အချို့မော်ဒယ်များ)

ဒေတာခြေရာခံနိုင်စေရန် MES စနစ်သို့ ချိတ်ဆက်နိုင်သည်။

ကာကွယ်မှုဒီဇိုင်း

IP54 ကာကွယ်မှုအဆင့်

လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု ကာကွယ်ရေးအကာအရံအလွှာ

IV အဓိကလုပ်ဆောင်ချက်များ

တိကျသောအစားအစာထိန်းချုပ်မှု

ပရိုဂရမ်ဆက်တင်များနှင့်အညီ အစာကျွေးသည့်အဆင့်အကွာအဝေး (2/4/8mm) ကို အလိုအလျောက်ချိန်ညှိပါ။

အသိဉာဏ်အခြေအနေစောင့်ကြည့်

လက်ကျန်ပစ္စည်းများ၏ ခါးပတ်နှင့် နို့တိုက်ကျွေးမှု အခြေအနေတို့ကို အချိန်နှင့်တပြေးညီ သိရှိနိုင်သည်။

အစိတ်အပိုင်းတည်ရှိမှု စစ်ဆေးခြင်း (ပျောက်ဆုံးမှုဆန့်ကျင်စတစ်ကာ)

အလိုအလျောက် သွေဖည်သော အမှားပြင်ခြင်း လုပ်ဆောင်ချက်

အစာစားခြင်းသွေဖည်မှုအတွက် အလိုအလျောက်လျော်ကြေးအနည်းငယ်

ဒေတာမှတ်တမ်းတင်ခြင်းနှင့် ခွဲခြမ်းစိတ်ဖြာခြင်း။

နောက်ဆုံး 1000 နှိုးစက်မှတ်တမ်းများကို သိမ်းဆည်းပါ။

တိုးပွားလာသော အစာကျွေးချိန်စာရင်းဇယား

လျင်မြန်သောပစ္စည်းပြောင်းလဲမှုယန္တရား

ပစ္စည်း ခါးပတ် လွှတ်ကိရိယာ၏ လက်တစ်ဘက် လည်ပတ်မှု

ပစ္စည်းပြောင်းလဲချိန် <8 စက္ကန့်

V. ထုတ်လုပ်မှုလိုင်း လုပ်ဆောင်ချက်

တပ်ဆင်ခြင်း အရည်အသွေးကို မြှင့်တင်ပါ။

အချိန်နှင့်တစ်ပြေးညီ စောင့်ကြည့်ခြင်းဖြင့် ပစ်ပေါက်နှုန်းကို လျှော့ချပါ (0.3%) အောက်တွင် ထိန်းချုပ်နိုင်သည်။

ထုတ်လုပ်မှုစွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင်လုပ်ပါ။

CPH အမြင့်ဆုံးဖြစ်အောင် မြန်နှုန်းမြင့် အစာကျွေးခြင်းနှင့် နေရာချထားခြင်းစက်

ကြိုတင်သတိပေးသည့်လုပ်ဆောင်ချက်သည် စီစဉ်ထားခြင်းမရှိသော စက်ရပ်ချိန်ကို လျှော့ချပေးသည်။

ပစ္စည်းများ စွန့်ပစ်ခြင်းကို လျှော့ချပါ။

ပစ္စည်း ခါးပတ်များကို စွန့်ပစ်ခြင်းမှ ရှောင်ကြဉ်ရန် တိကျသော လက်ကျန်ပမာဏ သတိပေးချက်

အသိဉာဏ်အဆင့်မြှင့်တင်မှု အခြေခံအုတ်မြစ်

Industry 4.0 အတွက် ဒေတာရယူမှု အင်တာဖေ့စ်ကို ပံ့ပိုးပါ။

VI ။ အဖြစ်များသော အမှားများကို ကိုင်တွယ်ဖြေရှင်းခြင်း။

Fault code Fault phenomenon ဖြစ်နိုင်သော အကြောင်းရင်း ဖြေရှင်းချက်

E201 နို့တိုက်ချိန်ကုန်ဆုံးချိန် 1. ပစ္စည်း တိပ်များ ကပ်နေပါသည်။

2. မော်တာချို့ယွင်းခြင်း။

3. Sensor လွဲမှားမှု 1. ပစ္စည်းတိပ်လမ်းကြောင်းကို စစ်ဆေးပါ။

2. မော်တာ impedance တိုင်းတာခြင်း (ပုံမှန် 5-8Ω)

3. အာရုံခံဝင်းဒိုးကို သန့်ရှင်းပါ။

E202 မည်သည့်ပစ္စည်းမှ အချက်ပေးသံ 1. ပစ္စည်းတိပ်ကို အသုံးမပြုပါ။

2. Sensor offset

3. အချက်ပြနှောင့်ယှက်မှု 1. ပစ္စည်းတိပ်ကို အစားထိုးပါ။

2. အာရုံခံကိရိယာကို ပြန်လည်ချိန်ညှိပါ။

3. မြေပြင်ကို စစ်ဆေးပါ။

E203 အစာကျွေးသည့် အနေအထား သွေဖည်မှု 1. ဂီယာ ဝတ်ဆင်ခြင်း။

2. ပုံမှန်မဟုတ်သောပစ္စည်းတိပ်တင်းအား

3. ပါရာမီတာ အမှားအယွင်း 1. ဂီယာအစုံကို အစားထိုးပါ။

2. ပစ္စည်းဗန်းတင်းအားကို ချိန်ညှိပါ။

3. အဆင့်သတ်မှတ်ချက်များကိုစစ်ဆေးပါ။

E204 အာရုံခံကိရိယာချို့ယွင်းမှု 1. အလင်းလမ်းကြောင်း ညစ်ညမ်းခြင်း။

2. Connector ဓာတ်တိုးခြင်း။

3. PCB ပျက်စီးမှု 1. အရက်သေစာဖြင့် သန့်စင်ပါ။

2. ချိတ်ဆက်ကိရိယာများကို ကိုင်တွယ်ပါ။

3. ထိန်းချုပ်ဘုတ်ကို အစားထိုးပါ။

E205 ဆက်သွယ်ရေး ပြတ်တောက်မှု 1. ကေဘယ်လ် ပျက်စီးခြင်း။

2. လျော့ရဲသော interface ကို

3. ပရိုတိုကောမတူညီမှု 1. ဆက်သွယ်ရေးလိုင်းကို အစားထိုးပါ။

2. ပြန်လည်ချိတ်ဆက်ပါ။

3. စက်လိပ်စာကို စစ်ဆေးပါ။

တင်ပြလာတဲ့ ပြုပြင်ထိန်းသိမ်းမှုအစီအစဉ်

နေ့စဉ်ထိန်းသိမ်းမှု

သန့်ရှင်းရေးလုပ်ဆောင်ခြင်း။

နေအိမ်ကို ဖုန်မှုန့်ကင်းစင်သော အဝတ်ဖြင့် နေ့စဉ် သုတ်ပါ။

အပတ်တိုင်း လေသေနတ်ဖြင့် အတွင်းပိုင်းကို သန့်ရှင်းပါ (ဖိအား ≤ 0.3MPa)

ချောဆီထိန်းသိမ်းခြင်း။

နို့တိုက်ကျွေးမှု 500,000 တိုင်းပြီးနောက် (Kluber Isoflex NBU15 ကို အသုံးပြု၍)

စစ်ဆေးရေးပစ္စည်းများ

အာရုံခံဝင်းဒိုး၏ သန့်ရှင်းမှုကို နေ့စဉ်အတည်ပြုပါ။

ကေဘယ်ချိတ်ဆက်မှုအခြေအနေကို အပတ်တိုင်း စစ်ဆေးပါ။

ပုံမှန်ထိန်းသိမ်းမှု (သုံးလပတ်)၊

နက်ရှိုင်းစွာ သန့်စင်ခြင်း။

ဂီယာအစုံကို ဖြုတ်ပြီး သန့်ရှင်းရေးလုပ်ပြီး လမ်းညွန်ရထားလမ်း

ဝတ်ဆင်ထားသော အစိတ်အပိုင်းများ အစားထိုးခြင်း။

ဟောင်းနွမ်းနေသော feed ratchet ကိုစစ်ဆေးပြီး အစားထိုးပါ။

အာရုံခံအာရုံခံနိုင်စွမ်းကို စမ်းသပ်ပါ။

စံကိုက်ချိန်ပြည့်

စံကိုက်ညှိတိပ်ဖြင့် နို့တိုက်ကျွေးမှု တိကျမှုကို စစ်ဆေးပါ။

မော်တာလက်ရှိ (အဆင့်သတ်မှတ်ချက် 0.6-1.0A) စစ်ဆေးပါ

VIII အသုံးပြုမှုအကြံပြုချက်များ

ကန့်သတ်ဆက်တင်များကို အကောင်းဆုံးဖြစ်အောင်လုပ်ပါ။

တိပ်အမျိုးအစားအလိုက် အစာကျွေးရန် အင်အားကို ချိန်ညှိပါ (များသောအားဖြင့် 30-50N)

ကြိုတင်သတိပေးချက်ကို ကျိုးကြောင်းဆီလျော်စွာ သတ်မှတ်ပါ (အစိတ်အပိုင်း ၅-၈ ခု အကြံပြုထားသည်)

ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှု

ပတ်ဝန်းကျင် အပူချိန် 15-35 ℃ တွင် ထိန်းသိမ်းပါ။

စိုထိုင်းဆကို 30-70% RH တွင် ထိန်းချုပ်ပါ။

အပိုပစ္စည်းအရံ

အကြံပြုထားသည်- အစာကျွေးသည့်ဂီယာ (P/N: 00141491)၊ အာရုံခံကိရိယာ (P/N: 00141492)

အဆင့်မြှင့်ရန် အကြံပြုချက်

မြင့်မားသောတိကျမှုလိုအပ်ချက်များအတွက်၊ ရုပ်ထွက်မြင့်မားသောအာရုံခံကိရိယာဗားရှင်းကို ရွေးချယ်နိုင်သည်။

IX အကျဉ်းချုပ်

ASM တစ်ခုတည်း 8-belt အာရုံခံကိရိယာ Feida 00141490 သည် ၎င်း၏အသိဉာဏ်ဖြင့် စောင့်ကြည့်ခြင်း၊ အလွန်မြင့်မားသောတိကျမှုနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်တို့ဖြင့် 8mm တိပ်အပလီကေးရှင်းများအတွက် စက်မှုလုပ်ငန်းစံသတ်မှတ်ချက်ဖြစ်လာသည်။ အထူးသင့်လျော်သည်-

တိကျသောအစိတ်အပိုင်းနေရာချထားခြင်း (ဥပမာ QFN၊ ကောင်းမွန်သော pitch IC)

မောင်းသူမဲ့ အသိဉာဏ် ထုတ်လုပ်မှုလိုင်း

ရောနှောထုတ်လုပ်မှုမြင့်မားသောပတ်ဝန်းကျင်

စံချိန်စံညွှန်းမီပြုပြင်ထိန်းသိမ်းမှုနှင့် အမှားအယွင်းများကို ကိုင်တွယ်ခြင်းမှတစ်ဆင့်၊ စက်ကိရိယာများသည် SMT ထုတ်လုပ်မှုလိုင်းများ၏ ပြီးပြည့်စုံသောထိရောက်မှုမြှင့်တင်ရန် အဓိကစက်ပစ္စည်းတစ်ခုဖြစ်သည့် 98% ထက်ပိုသောလည်ပတ်မှုစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားနိုင်သည်။
