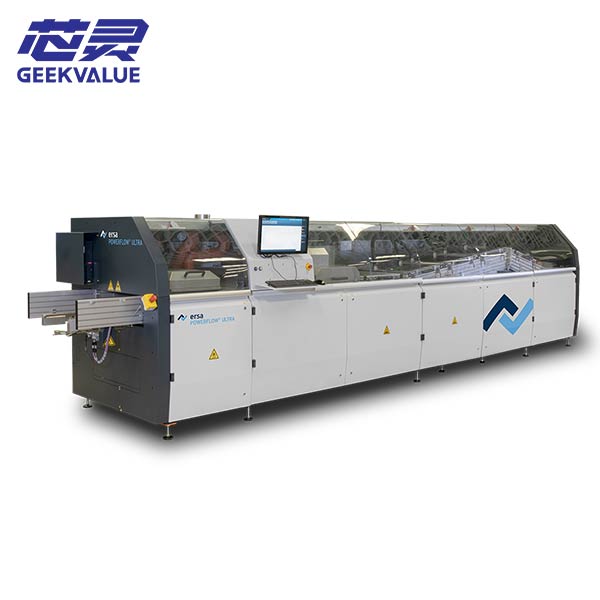

Forno de refluxo SMT para soldadura de PCB - Páxina 2

Como funciona un forno de refluxo?

Un forno de refluxo estándar inclúe varias zonas de temperatura dispostas en secuencia:

1. Zona de prequecemento:Aumenta gradualmente a temperatura da placa para eliminar a humidade.

2. Zona de inmersión:Estabiliza a temperatura para un quecemento uniforme.

3. Zona de refluxo:Funde a pasta de soldadura, formando enlaces metalúrxicos.

4. Zona de refrixeración:Arrefría rapidamente as placas para solidificar as unións de soldadura.

Este proceso continuo garante unha calidade de soldadura consistente, esencial para os conxuntos de PCB de alta densidade.

Tipos de fornos de refluxo

As diferentes liñas de fabricación requiren diferentes sistemas de refluxo. A continuación móstranse os tipos máis comúns:

• Forno de convección e refluxo:Usa aire quente para unha transferencia uniforme da calor, ideal para a produción en masa.

• Forno de refluxo por infravermellos (IR):Opción rendible para a produción a pequena escala.

• Forno de refluxo en fase de vapor:Ofrece un control preciso da temperatura e unha oxidación mínima.

• Forno de refluxo de nitróxeno:Reduce a oxidación, mellorando a calidade das unións de soldadura para ensamblaxes de alta gama.

Cada tipo pódese adaptar con diferentesconfiguracións de zonas (6, 8, 10 zonas)esistemas de refrixeración (aire ou nitróxeno)para satisfacer as súas necesidades de produción.

Como elixir o forno de refluxo axeitado

A elección do forno de refusión correcto é crucial para obter resultados de soldadura consistentes.
Ten en conta os seguintes factores antes de mercar:

• Volume de produción:As liñas de alta velocidade requiren fornos de 8 a 10 zonas; as liñas de baixo volume poden usar modelos compactos de 4 a 6 zonas.

• Tamaño da placa de circuíto impreso:Asegúrate de que o ancho da cinta transportadora admita a táboa máis grande.

• Requisitos do proceso:Escolla a reflución de nitróxeno para compoñentes sensibles á oxidación.

• Eficiencia enerxética:Os fornos modernos presentan unha recuperación de calor optimizada e un baixo consumo de enerxía.

• Mantemento e soporte:Garantir un acceso doado para a limpeza e un servizo posvenda fiable.

Se non estás seguro de que modelo se adapta ás túas necesidades,Os enxeñeiros de GEEKVALUEpode proporcionar asesoramento personalizado para a súa liña SMT.

Por que elixir GEEKVALUE como o seu provedor de fornos de refluxo?

• ✅ Solucións integrais de liña SMT:Da impresora → recoller e colocar → refluxo → AOI.

• ✅ Stock masivo:Ampla selección de fornos de refusión novos e usados.

• ✅ Experiencia técnica:Inspección, instalación e formación profesional.

• ✅ Entrega global:Envío rápido a todo o mundo e asistencia local dispoñible.

• ✅ Opcións rendibles:Aforra ata un 40 % en comparación coas novas compras de OEM.

GEEKVALUE axúdache a construír ou actualizar unha liña de produción SMT completa cos fornos de refusión coa mellor relación calidade-prezo do mercado.
