מה המשמעות של SMT? מדריך מלא לטכנולוגיית הרכבה משטחית

אם תהיתם פעם איך האלקטרוניקה של היום בנויה כל כך מהר וכל כך קטן, כבר נגעתם ​​בעולם שלSMT.

אז בואו נענה על השאלה ישירות:

SMT פירושו טכנולוגיית הרכבה משטחית - תהליך מודרני של בניית מעגלים מודפסים על ידי הצבת רכיבים אלקטרוניים זעירים ישירות על פני המעגל המודפס והלחמתם בתנור הזרימה חוזרת (reflow). בהשוואה לשיטות חורים-דרך, SMT מאפשר מוצרים קטנים יותר, הרכבה אוטומטית מהירה יותר, אמינות גבוהה יותר ופריסה דו-צדדית.

בקיצור,SMT היא הטכנולוגיה שמאפשרת את האלקטרוניקה המודרנית— החל מסמארטפונים ומסכי LED ועד למכוניות ומכשירים רפואיים.

מה זה באמת SMT

לפני טכנולוגיית SMT, לכל רכיב היו חוטי מתכת ארוכים שנדחפו דרך חורים במעגל מודפס (PCB) והולחמו בצד השני.
השיטה הישנה הזו נקראתטכנולוגיית חור-מעבר (THT)- איטי, מגושם ודורש עבודה רבה.

SMT פירושו טכנולוגיית הרכבה משטחית - תהליך מודרני של בניית מעגלים מודפסים על ידי הצבת רכיבים אלקטרוניים זעירים ישירות על פני המעגל המודפס והלחמתם בתנור הזרימה חוזרת (reflow). בהשוואה לשיטות חורים-דרך, SMT מאפשר מוצרים קטנים יותר, הרכבה אוטומטית מהירה יותר, אמינות גבוהה יותר ופריסה דו-צדדית.

לא עוד חורים, לא עוד הלחמה ידנית - רק הרכבה נקייה, מהירה ואוטומטית.

זוהי המשמעות האמיתית של SMT:

דרך אוטומטית ודיוק גבוהה לבניית מעגלים מודפסים על ידי הצבת והלחמת רכיבים ישירות על פני הלוח.

רקע של SMT

סיפורה של טכנולוגיית הרכבה משטחית מתחיל לפני יותר מחצי מאה.
בשנות ה-60,יבמהחלו להתנסות בתהליך שנקראהרכבה מישורית, שהייתה צורה מוקדמת של הצבת רכיבים ישירות על מעגלים מודפסים. במהלך שני העשורים הבאים, תפיסה זו התפתחה למה שאנו מכנים כיוםSMT.

באמצע שנות ה-70, יצרנים כבר השתמשו בהרכבה משטחית כדי לייצרשעונים ומחשבונים, תוך ניצול הרכבה קטנה ומהירה יותר.
אבל רק בשנות ה-80 - כאשר רכיבים אלקטרוניים הפכו ממוזערים באופן דרסטי - ה-SMT באמת המריא.

עַל יְדֵי1986, התקנים המותקנים על פני השטח (SMDs) היוו כ10%של כל המכלולים האלקטרוניים.
רַקארבע שנים מאוחר יותר, הם הפכו ל-השיטה הדומיננטיתלייצור PCB ברחבי העולם.

במהלך התפתחות זו, מספר מונחים קשורים הפכו נפוצים בתעשייה:

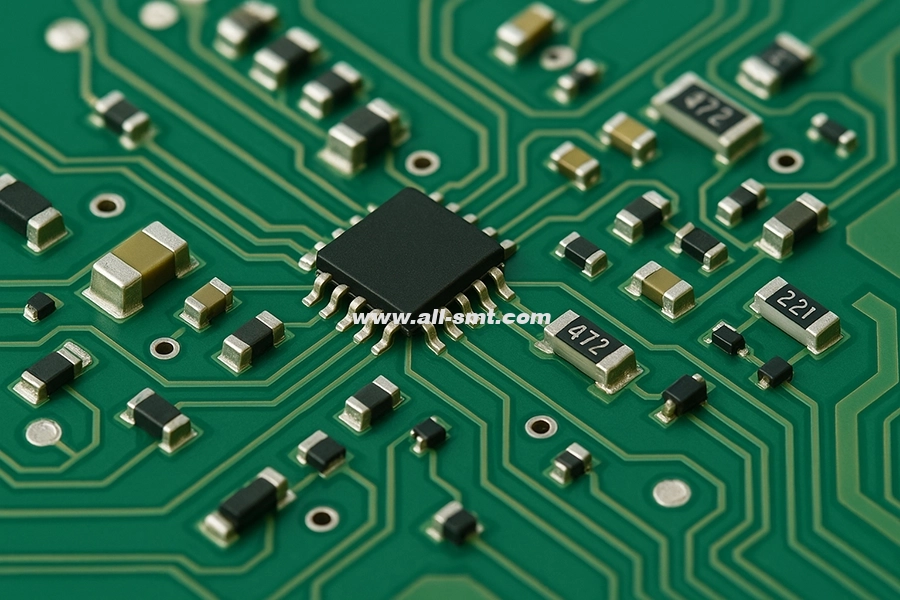

• SMD– התקן להרכבה משטחית

• SMA– הרכבה על פני השטח

• SMC– רכיב להרכבה משטחית

• חטיבת ביניים– חבילת הרכבה משטחית

• אָנוּ– ציוד להרכבה משטחית

יחד, מונחים אלה מתארים את המערכת האקולוגית שהפכה את ה-SMT ליסוד ייצור האלקטרוניקה המודרני.

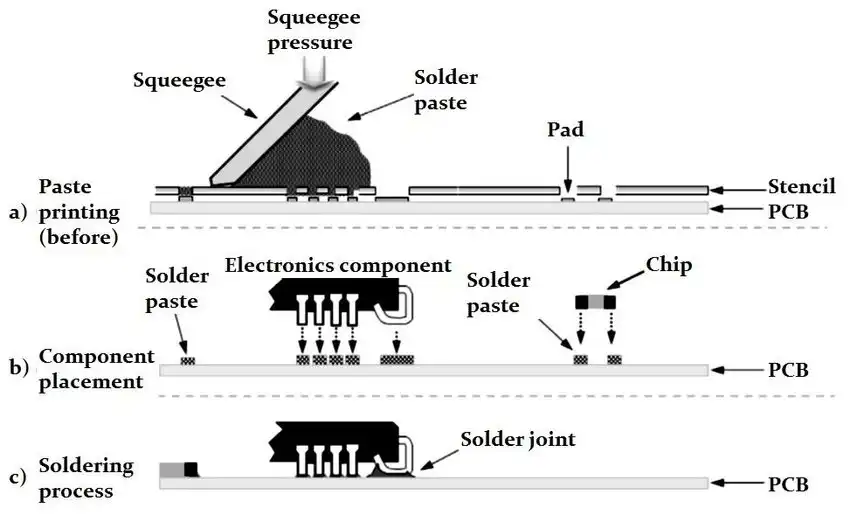

איך SMT עובד - שלב אחר שלב

בואו נסתכל על מה שקורה בפועל בקו ייצור של SMT.
כך נולד לוח האם או כרטיס בקרת ה-LED של הטלפון שלך:

1. הדפסת הלחמה

שכבה דקה של משחת הלחמה מוחלת על המעגל המודפס באמצעות שבלונה מתכת.
משחה זו תימס מאוחר יותר ותחזיק את הרכיבים במקומם.

2. בחר ומקום

מכונות רובוטיות הנקראותמערכות איסוף והצבההרם רכיבי SMD מסלילים והנח אותם בדיוק על פדי משחת הלחמה.
כל מכונה יכולה להרכיב עשרות אלפי חלקים בשעה.

3. הלחמה חוזרת

המעגל המודפס עובר דרךתנור זרימה חוזרת, שבו חום ממיס את משחת הלחמה, ומחבר כל חלק לצמיתות ללוח.
לאחר הקירור, כל חיבור יציב ואמין.

4. בדיקה ובדיקה

מצלמות וחיישנים (בAOIאו מערכות רנטגן) בודקות כל חיבור הלחמה לדיוק.
אם מופיע פגם, הוא מעובד מחדש באופן ידני על ידי מהנדסים מיומנים.

כל התהליך הזה - מלוח חשוף ועד למעגל שלם - לוקח רק כמה דקות.

מה הופך את SMT לכל כך חשוב

אפשר לחשוב על SMT כעמוד השדרה של ייצור האלקטרוניקה המודרני.
הנה למה זה חשוב:

• הַזעָרָה:זה מאפשר לאלפי רכיבים להתאים ללוחות זעירים.

• אוטומציה:מכונות עושות את העבודה, מה שהופך את הייצור למהיר ועקבי יותר.

• ביצועים:נתיבים חשמליים קצרים יותר פירושם פחות אובדן אות ואמינות טובה יותר.

• יעילות עלות:לאחר הקמתה, SMT מוריד באופן דרמטי את עלויות העבודה והחומרים.

• גְמִישׁוּת:ניתן להרכיב רכיבים משני צידי המעגל המודפס.

בלי SMT, לא היו לנו מחשבים ניידים קומפקטיים, שעונים חכמים או קירות LED - הכל עדיין היה נראה כמו אלקטרוניקה משנות ה-80.

SMT לעומת SMD - מה ההבדל?

כאן אנשים מתבלבלים לעתים קרובות.

• SMT = טכנולוגיית הרכבה משטחית→ התהליך או שיטה

• SMD = התקן להרכבה משטחית→ הרכיב בפועלמשמש בתהליך הזה

אז, SMT הואאֵיךזה גמור, ו-SMD הואמַהמקבל מקום.
חשבו על SMT כמטבח, ועל SMDs כמרכיבים.

טכנולוגיית SMT לעומת טכנולוגיית Through-Hole

לחור-עובר עדיין יש את מקומו - עבור מחברים, קבלים גדולים או מודולי כוח -
אבל לכל השאר,SMT הוא הסטנדרט.

דוגמאות מהעולם האמיתי של SMT בפעולה

תמצאו SMT בכל מקום:

• טלפונים חכמים:כל שבב ונגד בלוח הטלפון שלך מותקנים על פני השטח.

• תאורת LED:נוריות LED SMD2835 ו-SMD5050 מורכבות באמצעות קווי SMT.

• מערכות רכב:בקרי מנוע, צגי לוח מחוונים, חיישנים.

• מכשירים רפואיים:צגים קומפקטיים וכלי אבחון.

• בקרה תעשייתית:רובוטים, חיישנים, מערכות אוטומציה.

בעיקרון, אם יש לו מעגל מודפס, הוא נבנה עם SMT.

מה קורה בתוך קו SMT

קו ייצור SMT מלא כולל בדרך כלל:

1. מטעין PCB– מזין לוחות באופן אוטומטי.

2. מדפסת הדבקת הלחמה– מדפיס דוגמאות מדויקות של משחת הלחמה.

3. מכונת בחירה ומקום– ממקם את כל חלקי ה-SMD.

4. תנור הזרמה מחדש– ממיס את הלחמה ונועל את החלקים במקומם.

5. AOI (בדיקה אופטית אוטומטית)– בודק שגיאות הלחמה או מיקום.

6. פורק– עורמת לוחות גמורים מוכנים לבדיקה.

זהו תהליך אוטומטי לחלוטין שפועל יומם ולילה במפעלים ברחבי העולם.

יתרונות ומגבלות של SMT

✅ יתרונות

• מהירות ייצור גבוהה

• איכות עקבית

• עיצובים קומפקטיים וקלים

• עלות כוללת נמוכה יותר

• מתאים לייצור בכמויות קטנות וגדולות כאחד

⚠️ מגבלות

• קשה לעבד מחדש באופן ידני

• רגיש לחום במהלך הזרמה חוזרת

• דורש ציוד מדויק ותנאים נקיים

אפילו עם מגבלות אלו, SMT נותרה שיטת הייצור היעילה והמדרגית ביותר באלקטרוניקה כיום.

עתיד ה-SMT

מפעלי SMT מודרניים הופכים לחכמים יותר.
בינה מלאכותית ולמידת מכונה עוזרות כעת למערכות בדיקה לזהות פגמים באופן אוטומטי.
טכנולוגיית האינטרנט של הדברים מאפשרת לכל מכונה להעביר נתונים בזמן אמת למהנדסים.
תחזוקה חזויה יכולה לעצור תקלות לפני שהן קורות.

במילים אחרות,SMT עוברת מאוטומציה לאינטליגנציה— לב ליבו של הייצור החכם.

סיכום קצר: מה המשמעות של SMT?

אז אם מישהו ישאל אותך שוב"מה המשמעות של SMT?",
אתה יכול לענות במשפט אחד ברור:

"SMT פירושו טכנולוגיית הרכבה משטחית - התהליך האוטומטי של בניית מעגלים חשמליים על ידי הרכבת רכיבים ישירות על פני השטח של הלוח."

זוהי התמונה המלאה - פשוטה, מדויקת ומעשית.
