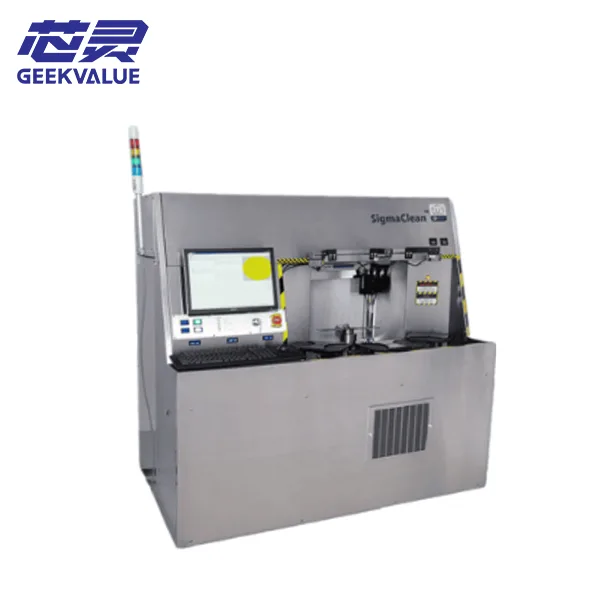

Mesin Penandaan Laser Wafer ThinkLaser SigmaClean

ThinkLaser SigmaClean adalah sistem penandaan laser "soft-marking" otomatis sepenuhnya yang dirancang khusus untuk wafer berukuran 100mm hingga 200mm, sepenuhnya sesuai dengan standar ruang bersih Kelas 1. Misi utamanya adalah memanfaatkan teknologi laser yang dipatenkan untuk memberikan penandaan yang efisien, tahan lama, dan sangat mudah dibaca pada wafer semikonduktor—tanpa menghasilkan kontaminasi partikulat—sehingga memungkinkan penelusuran otomatis di seluruh siklus hidup wafer.

**Prinsip-prinsip Teknis**

Kekuatan utama SigmaClean terletak pada teknologi pembersihan yang dikontrol sumbernya dan desain perangkat keras yang stabil dan direkayasa dengan presisi.

**Teknologi SuperSoftMark® yang Dipatenkan:** Ini adalah pembeda utama yang membedakan SigmaClean dari peralatan lain. Dengan mengontrol energi laser secara presisi, teknologi ini mencapai penandaan yang benar-benar "Bebas Serpihan". Fitur ini secara fundamental menghilangkan risiko kontaminasi partikulat, sehingga sistem dapat digunakan dengan aman di lingkungan manufaktur Front-End of Line (FEOL) di mana persyaratan kebersihan sangat ketat.

**Laser Solid-State yang Dipompa Dioda dengan Stabilitas Tinggi:** Sistem ini menggunakan laser solid-state yang dipompa dioda yang dipatenkan dan dicirikan oleh stabilitas pulsa ke pulsa yang luar biasa. Hal ini memastikan tingkat konsistensi yang tinggi dalam kedalaman dan kebulatan setiap titik yang ditandai, sehingga menjamin stabilitas dan pengulangan kualitas penandaan.

**Sistem Optik dan Otomasi yang Andal:** Seluruh mesin memiliki desain yang sepenuhnya otomatis, mendukung protokol komunikasi otomatisasi pabrik SECS II/GEM, dan terintegrasi dengan mulus dengan sistem penanganan wafer otomatis utama, seperti pod wafer SMIF (Standard Mechanical Interface).

**Keunggulan dan Fitur Utama**

Keunggulan SigmaClean tidak hanya terletak pada kemampuan penandaan canggihnya, tetapi juga pada nilai nyata yang diberikannya kepada pabrik fabrikasi wafer.

**Kebersihan yang Tak Tertandingi:** Memenuhi persyaratan kompatibilitas ruang bersih Kelas 1 (Standar Internasional ISO Kelas 3), menjadikannya pilihan utama untuk pabrik fabrikasi wafer Front-End (Fabs) dengan standar lingkungan bersih yang sangat ketat.

**Throughput Tinggi dan Efektivitas Biaya:** Proses penandaan lunak—yang dikembangkan secara khusus untuk menandai wafer yang dipoles di lingkungan ruang bersih dan kini menjadi standar industri—digunakan oleh sistem ini untuk memberikan solusi yang sangat hemat biaya.

**Kualitas Penandaan dan Ketertelusuran yang Konsisten:** Stabilitas pulsa laser yang luar biasa adalah kunci untuk mencapai kedalaman dan kebulatan titik yang seragam, faktor penting dalam meningkatkan tingkat pengenalan sistem visi mesin selanjutnya (Pengenalan Karakter Optik, OCR). Secara bersamaan, sistem ini menciptakan tanda permanen dan mudah dibaca, memberikan ketertelusuran di setiap tahap produksi.

Fleksibilitas Aplikasi yang Luas: Beberapa kelompok penanda dapat ditempatkan dalam orientasi apa pun pada permukaan wafer, dengan lokasi penandaan terbatas pada zona melingkar dalam jarak 25 mm dari tepi wafer.

Spesifikasi & Pengoperasian/Pemeliharaan

Kategori Spesifikasi | Parameter & Deskripsi Terperinci

Klasifikasi Peralatan | Sistem Penandaan Lunak Wafer 100–200 mm Otomatis Penuh, Kompatibel dengan Ruang Bersih ISO 3 / Kelas 1

Ukuran Wafer | Dukungan standar untuk 100 mm – 200 mm (4–8 inci)

Jenis Laser | Laser Solid-State yang Dipompa Dioda IR Sigma100

Teknologi Penandaan | SuperSoftMark® yang Dipatenkan (Penandaan Lunak Bebas Serpihan)

Lokasi Penandaan | Orientasi apa pun dalam zona annular 25 mm di tepi wafer

Antarmuka Komunikasi | SECS II/GEM, Antarmuka Host Standar SEMI

Transport/Kaset | 3 Stasiun Kaset Terbuka; Adaptor Pod SMIF 200 mm Opsional

Fitur Opsional | Pembacaan dan Penandaan Ulang OCR/Kode Batang

Sistem Perangkat Lunak | Antarmuka Pengguna berbasis Windows®

Kepatuhan & Sertifikasi | Sesuai dengan standar SEMI S2/S8, CE, dan standar lainnya

Pasokan Daya & Udara | Catu Daya Industri Standar Satu Fasa 220V dan Udara Terkompresi Bersih

SigmaClean juga dirancang dengan mempertimbangkan kemudahan perawatan:

**Kemudahan Perawatan:** Desain sistem memudahkan perawatan harian yang sederhana; pemeriksaan rutin—seperti pembersihan lensa—dapat diselesaikan dalam waktu sekitar 5 menit. Selain itu, peralatan ini memiliki kemampuan diagnostik mandiri harian otomatis dan memberikan panduan protokol perawatan yang jelas jika terjadi kerusakan, sehingga memudahkan perawatan terjadwal yang dimulai oleh pengguna.

**Keamanan dan Kebersihan:** Desain mesin secara keseluruhan sesuai dengan standar keselamatan internasional (misalnya, SEMI S2/S8, CE, dll.) dan dilengkapi dengan sistem penghisap debu terintegrasi, yang semakin menjamin keamanan dan kebersihan lingkungan produksi.

**Fungsi Utama dan Skenario Aplikasi**

**Manufaktur Wafer Front-End:** Cocok untuk wafer yang terbuat dari material seperti silikon, SiC, dan GaAs, dengan ukuran mulai dari 100mm hingga 200mm. Dengan mengukir pengidentifikasi unik selama tahap awal produksi, sistem ini memungkinkan penelusuran kualitas ujung-ke-ujung dan Kontrol Proses Statistik (SPC).

**Pengemasan Tingkat Lanjut:** Menyediakan ID ketertelusuran penting dalam proses Pengemasan Tingkat Wafer (WLP) atau Wafer yang Direkonstitusi.

**Penelitian & Pengembangan dan Produksi Batch Kecil:** Desainnya yang fleksibel dan otomatis menjadikannya sangat cocok untuk lingkungan penelitian & pengembangan dan produksi percontohan yang dicirikan oleh manufaktur dengan variasi produk tinggi dan volume rendah.

**Ringkasan dan Perbandingan**

Singkatnya, ThinkLaser SigmaClean adalah peralatan yang mencapai standar terdepan di industri dalam hal kebersihan, stabilitas, dan otomatisasi. Dengan memanfaatkan teknologi SuperSoftMark® yang dipatenkan, alat ini secara efektif mengatasi masalah utama—kontaminasi partikulat—yang sering dikaitkan dengan metode penandaan tradisional, sehingga menjadikannya tolok ukur di bidang "penandaan lunak" untuk wafer berukuran 4 hingga 8 inci. Untuk mendapatkan pemahaman yang lebih intuitif tentang posisinya dalam lini produk, silakan lihat perbandingan berikut dengan SC300—perangkat penandaan lunak lainnya:

**Fitur** | **SigmaClean** | **SC300**

**Pemosisian Utama** | Sistem penandaan lunak otomatis sepenuhnya untuk wafer 100–200 mm (4–8 inci) | Sistem penandaan lunak otomatis sepenuhnya untuk wafer 300 mm (12 inci)

**Aplikasi Pasar** | Ditargetkan untuk pabrik fabrikasi wafer semikonduktor dan pabrik pengemasan yang menangani wafer berukuran 8 inci dan lebih kecil; berfungsi sebagai solusi terdepan di segmen pasar ini | Diadopsi secara luas oleh semua Produsen Perangkat Terintegrasi (IDM) 300mm dan pabrik pengecoran wafer

**Fitur Teknis** | Kompatibel dengan ruang bersih Kelas 1; menggunakan teknologi SuperSoftMark® yang dipatenkan untuk menghasilkan penandaan bebas kotoran | Juga menggunakan teknologi penandaan lunak, memberikan kompatibilitas, kebersihan, kualitas penandaan, dan keandalan yang diperlukan untuk produksi massal 300mm

**Sistem Transportasi** | Biasanya dikonfigurasi dengan 3 stasiun kaset terbuka; pod SMIF tersedia sebagai pilihan | Biasanya kompatibel dengan Pod Terpadu Pembukaan Depan (FOUP); mendukung sistem OHT (Overhead Hoist Transport)

**Status Industri** | Solusi terdepan di industri untuk penandaan lunak wafer 4–8 inci | Standar industri untuk penandaan lunak di pabrik wafer 300mm, dengan basis terpasang yang sangat besar (lebih dari 140 unit)
