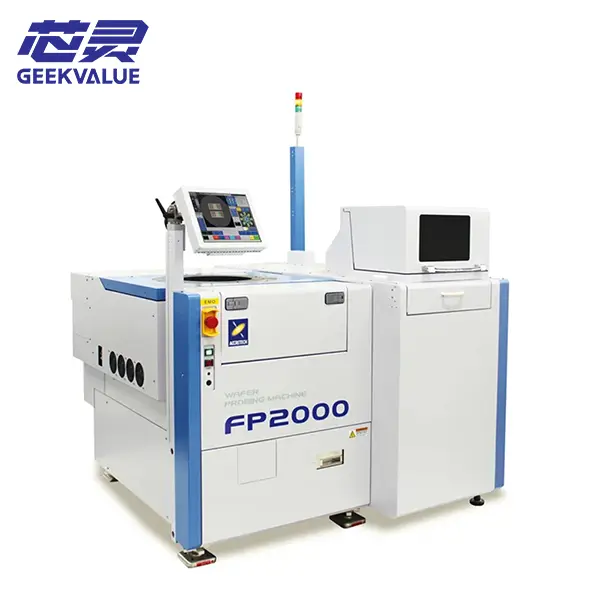

Alat pemeriksa wafer ACCRETECH FP2000

FP2000 adalah alat uji serbaguna wafer/frame otomatis sepenuhnya berukuran 200mm (8 inci)** yang diluncurkan oleh ACCRETECH dari Jepang. Alat ini dirancang terutama untuk pengujian CP pada chip yang telah dipotong sebelumnya di atas frame pemotong, sekaligus kompatibel dengan wafer utuh standar berukuran 5–8 inci. Ini adalah model utama untuk pengujian CSP/WLCSP, MEMS, dan wafer ultra-tipis/melengkung.

I. Prinsip Kerja

FP2000 pada dasarnya adalah perangkat pengujian dan penyortiran listrik presisi tinggi. Prinsip intinya terdiri dari tiga langkah:

* **Pemuatan, Pembongkaran, dan Penempatan Otomatis:** Mendukung pemuatan, penyelarasan, dan fiksasi otomatis seluruh wafer atau wafer/chip yang telah dipotong sebelumnya yang terpasang pada bingkai pemotong.

* **Pengenalan Gambar dan Penyelarasan Presisi:** Kamera beresolusi tinggi dan perangkat lunak pemrosesan gambar secara otomatis mengenali bantalan chip, menggerakkan platform XYθ dengan presisi tinggi, memastikan ujung kartu probe sejajar secara akurat dengan bantalan.

**Pengenalan Gambar dan Penyelarasan Presisi:** Kamera beresolusi tinggi dan perangkat lunak pemrosesan gambar secara otomatis mengenali bantalan chip, menggerakkan platform XYθ dengan presisi tinggi, memastikan ujung kartu probe sejajar secara tepat dengan bantalan. Pengujian Listrik Pendaratan Lunak: Kontrol pendaratan lunak sumbu Z; probe menekan ringan bantalan untuk membentuk koneksi listrik; penguji ATE mengeluarkan sinyal untuk menguji fungsi/parameter chip, mencatat hasil baik/buruk dan menandainya.

Pengolahan dan Penyortiran Data: Secara otomatis mengklasifikasikan dan menyimpan data sesuai dengan hasil pengujian, terhubung ke peralatan penyortiran/pengemasan di bagian belakang.

Fitur Teknis Utama: Dilengkapi dengan algoritma koreksi posisi chip yang unik, secara khusus mengkompensasi kesalahan peregangan, pergeseran, dan pembengkokan chip pada bingkai setelah pemotongan, memastikan kontak probe yang presisi.

II. Spesifikasi Inti (Terbaru 2026)

Tabel Parameter Item Ukuran yang Berlaku 5/6/8 inci (120/150/200mm) wafer utuh; bingkai pemotong 8 inci (kompatibel dengan bingkai 6 inci)

Akurasi Pemosisian XY: ±1,0 μm; θ: ±0,001°

Kecepatan Gerak XY: Maksimum 200 mm/s; Z: Maksimum 20 mm/s

Kisaran Suhu Standar: Suhu ruangan; Opsional: -40℃ ～ +150℃ Pengujian suhu tinggi dan rendah

Dudukan keramik dengan kekakuan tinggi, adsorpsi vakum; mendukung wafer/bingkai ultra-tipis (≤50μm) dengan lengkungan tinggi.

Sistem Penyelarasan Kamera ganda (atas/bawah) penyelarasan otomatis; pembesaran 200–1000×

Kartu Probe Kompatibel dengan semua kartu probe standar 200mm; kalibrasi paralelisme otomatis

Kapasitas Khas: 200–300 wafer/hari (8 frame pemotong 1800mm; Multi-Die opsional)

Dimensi/Berat: Kira-kira 1800×1200×1800 mm; Kira-kira 1800 kg

III. Fungsi Utama

Pengalihan bingkai wafer/pemotongan dengan sekali klik

Tidak diperlukan modifikasi perangkat keras, peralihan satu klik antara mode seluruh wafer dan mode bingkai pemotong secara signifikan mengurangi waktu peralihan.

Proses pengujian yang sepenuhnya otomatis

Pemuatan otomatis → Penyelarasan gambar → Kontak probe → Pengujian listrik → Perekaman hasil → Pembongkaran otomatis, sepenuhnya tanpa pengawasan.

Koreksi posisi presisi tinggi

Perangkat lunak khusus mengkompensasi peregangan, pergeseran, dan pembengkokan chip setelah pemotongan, sehingga meningkatkan hasil produksi sebesar 3–5%.

Rentang suhu yang luas dan pengujian khusus.

Modul uji suhu tinggi dan rendah, arus mikro, tegangan tinggi, dan RF opsional, mencakup kebutuhan MEMS, perangkat daya, dan elektronik otomotif.

Pemantauan Jalur Jarum

Pemantauan real-time terhadap keausan dan pembengkokan probe, mencegah kerusakan bantalan dan mengurangi biaya perawatan.

Pengujian paralel multi-die

Mendukung pengujian simultan hingga 4 chip, meningkatkan throughput hingga 2–3 kali lipat. Keterlacakan dan Manajemen Data: Pengenalan kode batang/kode QR, pembacaan dan penulisan ID, pengunggahan data uji secara real-time, dan dukungan untuk analisis hasil produksi dan keterlacakan.

Keterlacakan dan Manajemen Data: Pengenalan kode batang/kode QR, pembacaan dan penulisan ID, pengunggahan data uji secara waktu nyata, mendukung analisis hasil panen dan keterlacakan.

IV. Fungsi Inti: Peralatan utama untuk pengujian chip (CP): Melakukan pengujian listrik 100% pada chip yang sudah dipotong pada bingkai wafer setelah pemotongan dan sebelum pengemasan, menyaring produk yang baik dan menghindari pemborosan kemasan.

Adaptasi Pengemasan Tingkat Lanjut: Dirancang khusus untuk kemasan CSP/WLCSP, Fan-out, dan 2.5D/3D, mengatasi tantangan pengujian terkait dengan ketebalan ultra-tipis/kelengkungan/pemotongan.

Didedikasikan untuk Perangkat MEMS/Daya: Mendukung pengujian presisi tinggi untuk MEMS (tekanan/akselerometer/giroskop), MOSFET, IGBT, dan dioda/transistor.

Peningkatan Hasil dan Kapasitas: Kalibrasi otomatis + pengujian kecepatan tinggi + pemrosesan paralel meningkatkan hasil, menggandakan kapasitas, dan mengurangi biaya pengujian per unit.

V. Keunggulan Utama (Perbandingan dengan Produk Serupa)

1. Model Presisi Tinggi "Penggunaan Ganda Wafer/Frame" yang Unik: Sebagian besar produk pesaing hanya dikhususkan untuk wafer atau frame saja; FP2000 setara dengan dua mesin dalam satu, menawarkan efektivitas biaya yang sangat tinggi.

2. Akurasi Pengujian Pasca-Diet yang Unggul di Industri: Dengan menggunakan algoritma pengujian bingkai unik berusia 20 tahun, alat ini mengkompensasi peregangan/pembengkokan akibat pemotongan dadu, mencapai akurasi posisi ±1μm, jauh melampaui ±2–3μm milik para pesaing.

3. Kemampuan yang Kuat untuk Menangani Wafer Ultra Tipis/Melengkung: Adsorpsi vakum + penyangga fleksibel memastikan penanganan wafer ultra tipis ≤50μm dan wafer melengkung >5mm secara stabil, dengan kehilangan hasil produksi <1%.

4. Matang, Stabil, dan Biaya Kepemilikan Total Rendah: Berdasarkan platform kelas atas UF2000, dengan lebih dari 1000 unit terpasang di seluruh dunia, waktu rata-rata antar kegagalan (MTBF) adalah >5000 jam, sehingga menghasilkan biaya perawatan yang rendah.

5. Ekspansi Modular, Adaptasi Fleksibel: Modul opsional untuk suhu tinggi dan rendah, tekanan tinggi, arus mikro, RF, pemrosesan paralel multi-chip, pembersihan probe, dll., memungkinkan peningkatan sesuai kebutuhan dan melindungi investasi.

6. Pengoperasian Sederhana, Mudah Dipelajari: Antarmuka GUI terpadu, peralihan mode sekali klik, penyelarasan otomatis, dan pengujian otomatis; bahkan pemula pun dapat mempelajarinya dalam satu hari.

VI. Skenario Aplikasi Khas

Lini Produksi CSP/WLCSP: Pemotongan dadu 8 inci dan pengujian bingkai, volume tinggi, hasil tinggi.

Manufaktur MEMS: Chip tekanan/akselerometer/giroskop, pengujian suhu tinggi dan rendah + arus mikro.

Perangkat Daya: MOSFET, IGBT, dioda, pengujian tegangan tinggi/arus tinggi

Wafer Ultra Tipis: Chip logika/analog di bawah 50μm, adsorpsi sisi belakang + kompensasi kelengkungan

Elektronik Otomotif: Sertifikasi AEC-Q100, rentang suhu luas (-40℃~150℃) + pengujian keandalan tinggi

VII. Perbandingan dengan Pesaing (Gambaran Singkat)

Tabel Perbandingan Item ACCRETECH FP2000 TEL Harga octo UF200R

Penggunaan Ganda Wafer/Frame Dukungan Asli Hanya Wafer Hanya Wafer

Akurasi Pemotongan Dadu ±1μm (terkalibrasi) ±1,5μm (tidak terkalibrasi) ±1,5μm (tidak terkalibrasi)

Pemrosesan Ultra-tipis ≤50μm ≥100μm ≥75μm

Kapasitas (bingkai 8 inci): 200–300 wafer/hari

Bingkai tidak didukung

Harga: Sedang-tinggi, Sedang, Rendah

Skenario yang Berlaku: Frame + Wafer, Pengemasan Tingkat Lanjut, Wafer Murni, Produksi Massal Umum, Wafer Murni, Produksi Massal yang Hemat Biaya

Singkatnya: FP2000 adalah satu-satunya stasiun probe serbaguna di pasar 8 inci yang dapat menangani pengujian presisi tinggi "wafer utuh" dan "bingkai yang dipotong dadu". Alat ini sangat cocok untuk aplikasi canggih seperti CSP/WLCSP, MEMS, dan wafer ultra-tipis, dan merupakan model utama untuk pengujian bingkai secara global dari tahun 2020 hingga 2026.
