Kamera s ASM SMT komponentmi 03131695

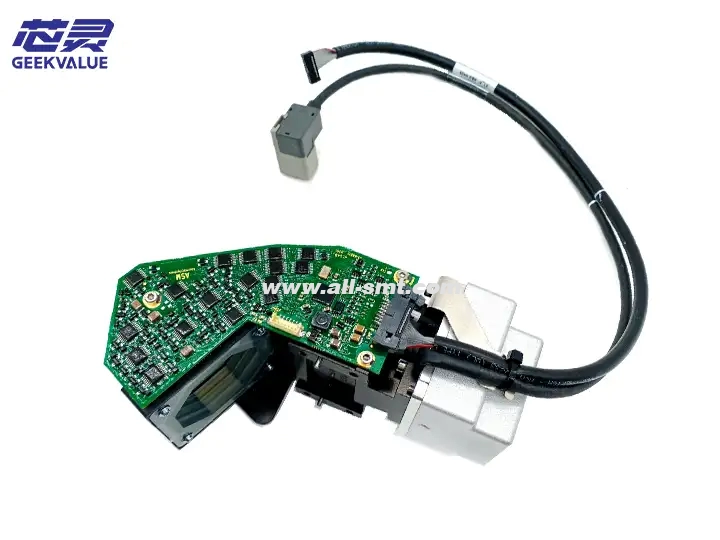

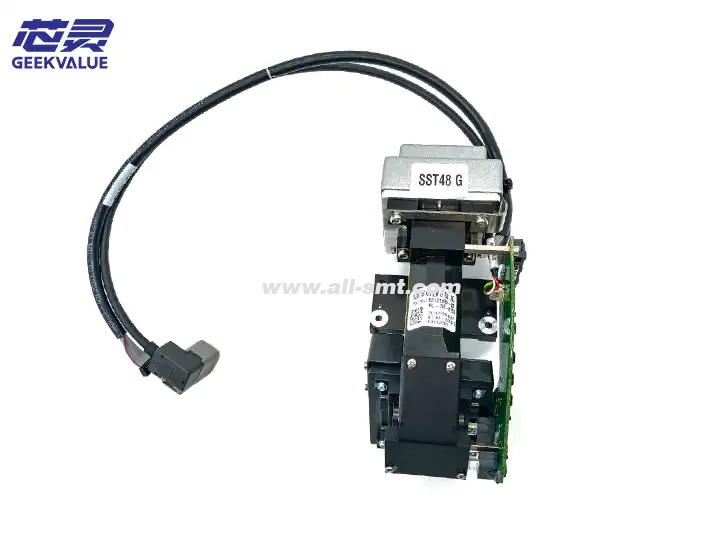

Komponentná kamera ASM SMT č. 48 (model: 03131695) – komplexný úvod

1. Špecifikácie

Podrobné parametre položky

Model 03131695 (Komponentná kamera č. 48)

Použiteľné zariadenia SMT stroje série ASM SIPLACE (ako napríklad X4S, TX, D Series)

Typ kamery Vysokorýchlostná priemyselná kamera s vysokým rozlíšením (snímač CMOS)

Rozlíšenie 5MP (podporuje rozlíšenie až 0,02 mm/pixel)

Snímková frekvencia 60 – 120 snímok za sekundu (podporuje ultrarýchle snímanie)

Zorné pole 15 mm × 15 mm (umožňuje identifikovať 01005 až veľké integrované obvody)

Systém svetelného zdroja: Trojfarebná nastaviteľná kruhová LED dióda (nezávislé ovládanie červeného/modrého/bieleho svetla)

Komunikačné rozhranie GigE Vision (podporuje napájanie PoE)

Stupeň ochrany IP54 (prachotesné a striekajúcej vode odolné prevedenie)

Prevádzková teplota 0-45 ℃ (s funkciou teplotnej kompenzácie)

2. Funkcie a účinky

Základné funkcie:

Presná identifikácia súčiastok: podporuje vysokorýchlostné zobrazovanie veľkých súčiastok od 0,1005 do 30 mm

Detekcia trojrozmerných prvkov: realizácia detekcie koplanárnosti komponentov pomocou svetelných zdrojov z viacerých uhlov

Inteligentná klasifikácia: Algoritmus umelej inteligencie automaticky identifikuje polaritu komponentov, chyby atď.

Dynamická kompenzácia: spätná väzba údajov o montážnom odsadení v reálnom čase

Typické aplikácie:

Ultrapresná montáž komponentov (01005/0201)

Umiestnenie špeciálnych tvarovaných komponentov (konektory, tieniace kryty)

Vysoko presná montáž BGA/QFN

3. Technické vlastnosti

Inteligentný optický systém:

Patentovaná technológia polarizovaného svetla na elimináciu reflexného rušenia

16 úrovní nastaviteľného jasu pre prispôsobenie sa rôznym povrchovým materiálom

Vysokorýchlostné spracovanie obrazu:

Vybavený špecializovaným DSP čipom, oneskorenie spracovania <2 ms

Podporuje paralelné spracovanie viacerých oblastí záujmu (ROI)

Vylepšený odolný dizajn:

Seizmická konštrukcia (odolná vibráciám 5G)

Modulárny dizajn, kľúčové komponenty je možné rýchlo vymeniť

4. Bežné poruchy a manipulácia

Kód chyby Popis javu Možná príčina Riešenie

E4801 Rozmazanie obrazu Znečistenie objektívu/posun ohniskovej vzdialenosti 1. Vyčistite objektív

2. Prekalibrujte

E4802 Prerušenie komunikácie Porucha sieťového kábla/oxidácia rozhrania 1. Vymeňte sieťový kábel Cat6

2. Skontrolujte napájanie PoE

E4803 Anomália svetelného zdroja Porucha ovládača LED 1. Reštartujte systém

2. Vymeňte modul svetelného zdroja

E4804 Kalibrácia zlyhala Znečistenie kalibračnej dosky 1. Vyčistite kalibračnú dosku

2. Obnovte parametre

5. Plán údržby

Denná údržba:

Denne:

Skontrolujte čistotu objektívu (použite špeciálnu čistiacu tyčinku)

Potvrďte rovnomernosť svetelného zdroja

Týždenne:

Vyčistite otvory na odvod tepla fotoaparátu

Skontrolujte stav pripojenia dátového kábla

Pravidelná údržba:

Mesačne:

Vykonajte optickú kalibráciu (použite kalibračnú dosku s certifikáciou NIST)

Skontrolujte tesnosť mechanickej inštalácie

Štvrťročne:

Vymeňte prachový filter

Dôkladne skontrolujte optický systém

6. Stratégia údržby

Plán stupňovitej údržby:

Primárna údržba:

Vymeňte opotrebované diely (kryt proti prachu, konektor atď.)

Aktualizácia firmvéru (prostredníctvom centra služieb ASM)

Medziľahlá oprava:

Výmena optických komponentov (vyžaduje sa špeciálne kalibračné nástroje)

Oprava modulu svetelného zdroja (vyžaduje sa spektrometer)

Hĺbková oprava:

Výmena snímača (vyžaduje sa prostredie bez prachu)

Oprava na úrovni základnej dosky (vrátenie do továrne na spracovanie)

Bezpečnostné opatrenia pri údržbe:

Musia sa použiť originálne kalibračné nástroje

Nepravidelné nastavenie skrutiek optických komponentov je zakázané.

Po oprave je potrebná kompletná kalibrácia procesu

7. Návrhy na výber aktualizácií

Štandardná verzia: 03131695 (základný model)

Vylepšená verzia: 03131695-PRO (podporuje 3D detekciu)

Vysokorýchlostná verzia: 03131695-HS (snímková frekvencia zvýšená na 200 snímok za sekundu)

8. Trendy vo vývoji technológií

Integrácia AI: nový firmvér s podporou hlbokého učenia čoskoro k dispozícii

5G pripojenie: modely novej generácie budú podporovať diaľkovú diagnostiku

Multispektrálna detekcia: zvýšenie možností infračerveného zobrazovania

9. Návrhy na použitie

Odporúča sa používať s originálnymi tryskami ASM

Pravidelne zálohujte parametre kamery

Vytvorte si kompletný denník údržby

10 Zhrnutie

Komponentná kamera ASM č. 48 (03131695) predstavuje špičkovú technológiu súčasného systému SMT videnia a jej vynikajúce vlastnosti sú:

Špičkové rozlíšenie 5 MP v odvetví

Inteligentný adaptívny systém svetelných zdrojov

Dizajn odolnosti vojenskej úrovne

Kompletná funkcia autodiagnostiky porúch

Vďaka štandardizovanej údržbe a vedeckým stratégiám opráv si zariadenie vždy udržiava najlepší výkon. Pre výrobné linky s požiadavkami na vysoko presné umiestnenie sa odporúča vykonávať profesionálnu kalibračnú údržbu každých 6 mesiacov.
