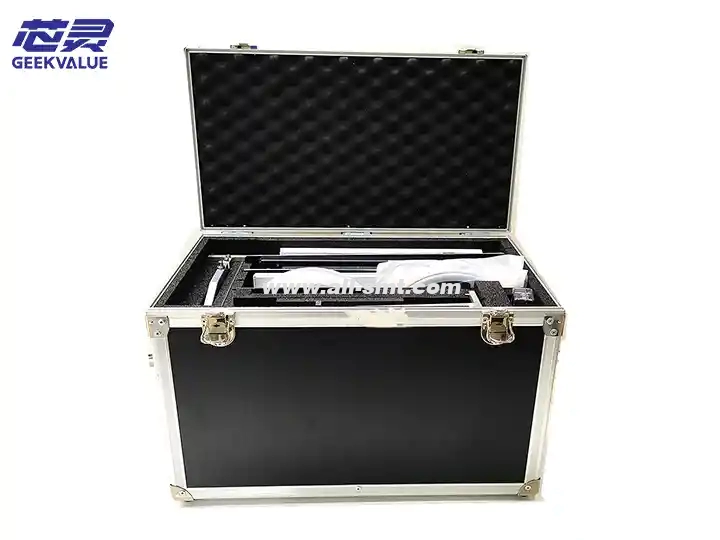

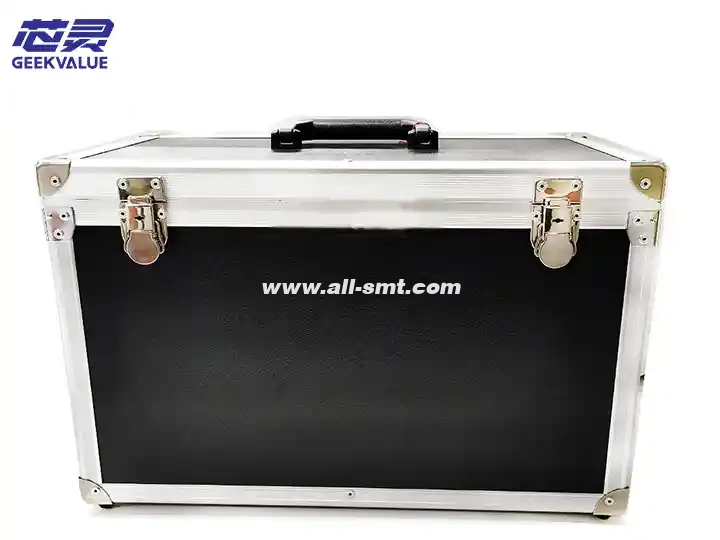

ASM SIPLACE ACT tool 03068036

Ang ASM 03068036 ACT tool (Advanced Calibration Tool) ay isang high-precision calibration system na partikular na binuo para sa SIPLACE placement machine. Ginagamit ito para sa komprehensibong pagkakalibrate at kompensasyon ng sistema ng paggalaw, visual system, at ulo ng pagkakalagay ng kagamitan. Ito ay isang ASM-certified core maintenance tool.

2. Pangunahing Halaga

Tiyakin na ang placement machine ay nagpapanatili ng ±25μm placement accuracy sa mahabang panahon

Napagtanto ang ganap na awtomatikong proseso ng pagkakalibrate upang mabawasan ang mga error sa manu-manong interbensyon

Suportahan ang predictive maintenance at pahabain ang buhay ng kagamitan ng higit sa 30%

II. Teknikal na Pagtutukoy

Mga Teknikal na Parameter ng Item Mga Kalamangan sa Teknikal

Uri ng Calibration Motion/Vision/Nozzle/Temperature Compensation Buong Saklaw ng Mga Kinakailangan sa Calibration

Antas ng Katumpakan 0.5μm laser interferometer + 2MP calibration camera 3 beses na mas tumpak kaysa sa mga tool ng third-party

Mga Compatible na Device SIPLACE X/X4S/TX/D Series Sinusuportahan ang one-click switching ng maraming modelo

Operation Interface 10.1-inch touch screen (IP65 protection) Anti-oil/anti-static na disenyo

Communication Interface GigE+USB3.0+WiFi 6 Rate ng paghahatid ng data hanggang 1Gbps

Power Supply Mode Lithium Battery (8 oras na buhay ng baterya)/DC 24V dual mode Sinusuportahan ang online na pagkakalibrate

Antas ng Proteksyon IP54 Iniangkop sa kapaligiran ng pagawaan

III. Detalyadong Paliwanag ng Mga Pangunahing Pag-andar

1. Ganap na awtomatikong pag-calibrate ng paggalaw

Linear axis compensation:

Nakikita ng laser interferometer ang mga error sa pagpoposisyon ng X/Y/Z axis

Awtomatikong bumubuo ng talahanayan ng kompensasyon ng pitch (hanggang sa 1000 puntos)

Pag-calibrate ng rotation axis:

θ axis zero point correction (katumpakan ±0.001°)

Dynamic na radial runout detection

2. Pag-calibrate ng visual system

Tsart

Code

Sinusuportahan ang 5-point/9-point/25-point multi-level calibration mode

Awtomatikong kinakalkula ang radial/tangential distortion coefficients (K1/K2/K3)

3. Intelligent diagnostic function

Pagsusuri ng mekanikal na pagsusuot: Tukuyin ang status ng guide rail/screw sa pamamagitan ng vibration spectrum

Pagmomodelo ng temperatura ng drift: Magtatag ng curve ng kompensasyon sa katumpakan ng temperatura

Pagsusuri sa kalusugan ng nozzle: Tuklasin ang pagtagas ng vacuum/paglihis ng concentricity

IV. Proseso ng pagpapatakbo

Karaniwang proseso ng pagkakalibrate (pagkuha ng X-axis bilang isang halimbawa):

I-install ang laser interferometer reflector (magnetic reference seat)

Patakbuhin ang AutoTrack Automatic tracking mode

Kinokolekta ng system ang 20 set ng data ng pagpoposisyon (buong proseso ≤ 3 minuto)

Bumuo ng mga compensation file at i-upload sa placement machine

V. Mga karaniwang sitwasyon ng aplikasyon

Scenario Partikular na aplikasyon

Bagong machine acceptance Magsagawa ng 72-hour stability test sa ilalim ng ISO 9001 standard (CPK≥1.67)

Regular na pagpapanatili Quarterly full machine calibration (kabilang ang 12 sub-test)

Pag-aayos ng fault Tumpak na mahanap ang wear section ng XY rail (50mm interval diagnosis)

Pag-upgrade ng proseso Sinusuportahan ang katumpakan ng pag-verify bago ang 01005 na pagkakalagay ng bahagi

VI. Pagpapanatili at pangangalaga

1. Tool sa sarili na pagpapanatili

Araw-araw:

Linisin ang optical lens (gumamit ng espesyal na cleaning rod)

Suriin ang reference mirror para sa mga gasgas (kailangan ≤0.1μm pagkamagaspang)

buwanan:

I-calibrate ang wavelength ng laser (633nm±0.01nm)

I-update ang firmware (sa pamamagitan ng ASM Service Hub)

2. Pamamahala ng mga consumable

Consumables Replacement cycle Orihinal na modelo

Calibration board 2 taon/500 beses 03068036-CP

Laser reflector 5 taon 03068036-MR

Touch screen protective film 6 na buwan 03068036-TF

VII. Gabay sa Pag-troubleshoot

Fault code Phenomenon Solution

Nawala ang E6831 Laser signal 1. Suriin kung may sagabal sa liwanag na daanan

2. Linisin ang reflector

E6832 Nabigo ang camera focus 1. Isagawa ang autofocus procedure

2. Palitan ang pangkat ng lens

E6833 Naantala ang komunikasyon ng data 1. I-restart ang module ng WiFi

2. Gumamit ng wired na koneksyon

E6834 Hindi sapat ang buhay ng baterya 1. Paganahin ang DC power supply

2. Palitan ang battery pack (48Wh)

VIII. Ebolusyon ng teknolohiya

2024 upgrade plan:

Isama ang AR guidance function (ipakita ang mga hakbang sa pagkakalibrate sa pamamagitan ng smart glasses)

Magdagdag ng AI error prediction (batay sa historical data analysis)

Green improvement:

Solar charging module (opsyonal)

IX. Mga mungkahi sa paggamit

Mga kinakailangan sa tauhan:

Pagsasanay sa sertipikasyon ng ASM L2

Inirerekomenda ang dalawang tao na operasyon (1 tao ang magpapatakbo, 1 tao ang magre-review)

Pinakamahuhusay na kagawian:

Painitin muna ang kagamitan sa loob ng ≥30 minuto bago ang pagkakalibrate

Ang pagbabagu-bago ng temperatura sa paligid ay kinokontrol sa loob ng ±1℃/h

Diskarte sa mga ekstrang bahagi:

Ang mga pangunahing consumable ay pinananatili sa stock sa isang ratio na 1:3

Inirerekomenda na i-configure ang isang ekstrang host (para sa mga pangunahing linya ng produksyon)

X. Buod at pagsusuri

Napagtatanto ng ACT tool ang digitalization, automation at intelligence ng precision management ng placement machine sa pamamagitan ng closed-loop system na "detection-analysis-compensation". Ang pangunahing bentahe nito ay:

Pagkamakapangyarihan ng orihinal na data ng pabrika: ang mga resulta ng pagkakalibrate ay direktang nakasulat sa mga pangunahing parameter ng kagamitan

Pagpapabuti ng kahusayan: ang ganap na awtomatikong proseso ay 5 beses na mas mabilis kaysa sa manu-manong pagkakalibrate

Halaga ng extension ng buhay: ang regular na paggamit ay maaaring mabawasan ang dalas ng pag-overhaul ng kagamitan ng 40%
