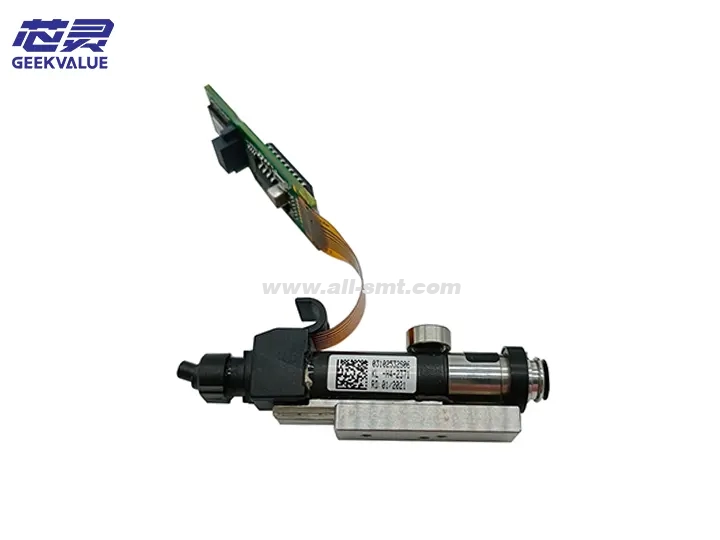

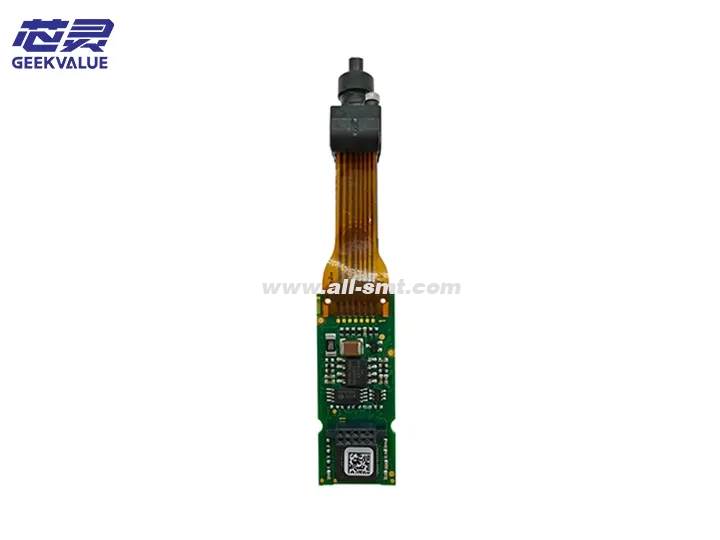

ASM siplace cp20p dp 드라이버 03102532

1. 핵심 기능

정밀 Z축 드라이브

피더 픽업에서 PCB 배치까지 구성 요소의 정확한 높이 위치 지정을 달성하기 위해 배치 헤드의 수직 이동(Z축)을 제어합니다.

두께가 다른 구성 요소(예: 01005 칩 및 5mm 높이 커넥터)에 대한 배치 압력의 일관성을 보장합니다.

동적 힘 피드백 조정

부품 손상이나 솔더 페이스트 붕괴를 방지하기 위한 배치 압력의 실시간 모니터링(0.1~5N 조정 가능)

BGA/QFN과 같은 민감한 구성 요소에 대해 자동으로 소프트 랜딩 모드를 활성화합니다.

모션 조정 제어

XY축 리니어 모터와 연동하여 고속, 고정밀 궤적 운동 구현(최대 가속도 5m/s²)

3D 배치 보상(예: PCB 휘어짐 보정)을 완료하기 위해 시각 시스템과 협력합니다.

2. 핵심 기능

기능 모듈 기술 구현 성과 지표

고정밀 위치결정 23비트 절대 엔코더 + 폐루프 PID 제어 반복 위치결정 정확도 ±0.005mm

적응형 압력 제어 동적 토크 조정 알고리즘 + 압력 센서 피드백 0.01N 분해능 조정 지원

고속 응답 희토류 영구자석 로터 + 400W 고출력 0-3000rpm 가속시간 <50ms

지능형 보호 3중 보호 메커니즘(과전류/과열/진동) 과부하 용량 150%(피크 10A)

상태 모니터링 내장 온도/진동 센서, RS485를 통해 데이터 업로드 샘플링 주파수 1kHz

III. 일반적인 워크플로우

차트

암호

IV. 특수 기능 적용

마이크로 컴포넌트 모드

0201/01005 부품의 비산을 방지하기 위해 미세 힘 제어(0.1~0.3N)를 활성화합니다.

3단계 감속 곡선에 최적화된 동작 궤적

특수 형상 부품 가공

커넥터/차폐커버 등의 부품은 자동으로 고토크모드(최대 5N)로 전환

기울어진 장착 보정 지원(±5° 각도 조정)

자가진단 기능

주기적으로 베어링 마모 감지를 수행합니다(진동 스펙트럼 분석을 통해)

탄소 브러시 ​​수명 예측(전류 파형 모니터링 기반)

V. 기술적 하이라이트

군용 베어링: NSK P4 앵귤러 접촉 베어링 사용, 수명 20,000시간 이상

지능형 방열: 알루미늄 합금 하우징 + 내부 공기 덕트 설계, 온도 상승은 경쟁 제품보다 15% 낮음

모듈식 유지보수: 인코더/카본 브러시는 10분 이내에 교체 가능

VI. 선택 비교

특징 03102532 표준 버전 경쟁력 있는 모터

인코더 분해능 23비트(8,388,608단계) 20비트(1,048,576단계)

최대 토크 1.9N·m 1.2N·m

보호 기능 과전류/과열/진동 3중 보호 과전류 보호만 가능

유지관리주기 500시간 윤활 300시간 윤활

VII. 적용 시나리오

고밀도 PCB : 모바일폰 메인보드에 BGA 실장 (피치 0.3mm)

자동차 전자장치: ECU 모듈 두꺼운 보드 커넥터 압착

의료 장비: 마이크로 센서 정밀 장착

VIII. 유지 관리 권장 사항

주요 검사 항목:

매일: 비정상적인 소음을 들어보세요(산업용 청진기를 사용하여)

주간: 인코더 케이블 마모 점검(굽힘 반경 > 와이어 직경의 5배)

심층적인 유지 관리:

500시간마다: 특수 그리스(Kluber Isoflex NBU15) 교체

2000시간마다: 카본 브러시 교체 (남은 길이 <5mm는 교체해야 함)

IX. 요약

이 DP 모터는 CP20P가 ±25μm의 장착 정확도를 달성하는 핵심 요소입니다. 높은 동적 응답, 지능형 압력 제어, 그리고 장기간 내구성 있는 설계라는 세 가지 특징을 갖춘 이 모터는 고속 및 고정밀 장착 시나리오에 적합한 드라이브 솔루션입니다. 주요 생산 라인의 경우, 분기마다 엔코더를 교정하고 10%의 예비 부품 재고를 유지하는 것이 좋습니다.
