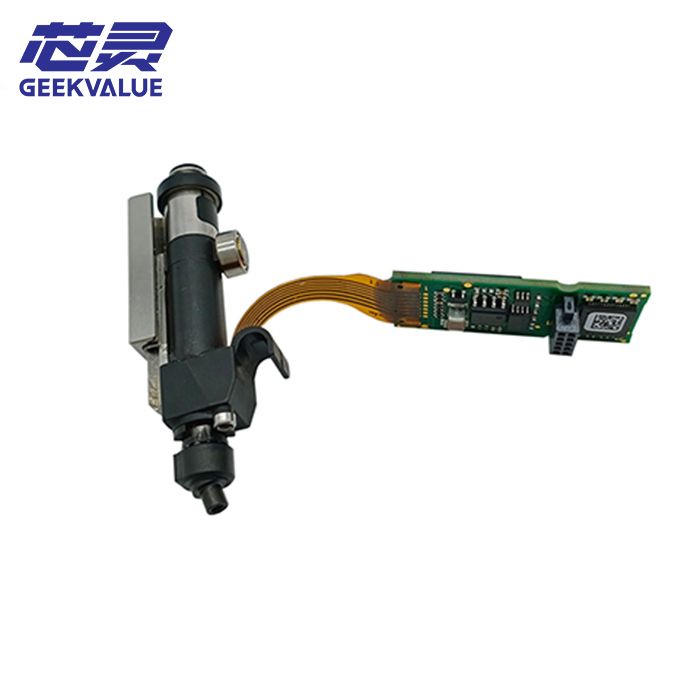

ASM SIPLACE CP20P2 Drockregelventil 03136795

Folgend ass eng ëmfaassend Aféierung an d'ASM SMT Maschinn CP20P2 Patch Head Vakuum Generator 03136795, déi seng Funktiounen, Struktur, Aarbechtsprinzip, Uwendungsszenarien, Ënnerhalt a Problemléisung, etc. ofdeckt:

1. Basis Iwwersiicht

Modell: 03136795

Zweck: E Vakuumgenerator, deen speziell fir den ASM SIPLACE CP20P2 Patchkopf entwéckelt gouf, a benotzt gëtt fir negativen Drock (Vakuum) ze generéieren fir elektronesch Komponenten ze adsorbéieren an ze montéieren.

Uwendbar Ausrüstung: ASM SIPLACE CP20P2 High-Speed-Patchkopf (dacks a Patchmaschinnen aus der X-Serie oder D-Serie benotzt).

Kärfunktioun: Sécherstellen, datt d'Komponenten beim Erfaassen, Transport a Placement stabil adsorbéiert sinn, fir ze vermeiden, datt se falen oder verréckelen.

2. Kär Funktiounen

Vakuumgeneratioun: Konvertéiert kompriméiert Loft (Positivdrock) an Negativdrock fir Komponenten séier ze adsorbéieren.

Drockjustéierung: De Vakuumgrad kann no der Gréisst vun der Komponent ugepasst ginn (wéi z.B. 0201 kleng Komponenten oder grouss ICs).

Schnell Äntwert: ënnerstëtzt Héichgeschwindegkeetsbewegung vum Patchkopf (wéi z.B. 30.000+ CPH) fir e Pick-and-Place op Millisekonnenniveau z'erreechen.

Méikanalsteierung: Verschidde Modeller ënnerstëtzen eng onofhängeg Steierung vum Vakuumwee vu verschiddene Düsen.

3. Technesch Fonctiounen

Héicheffizient Design:

Mam Venturi-Prinzip (Venturi-Effekt) kann e stabilt Vakuum ouni mechanesch Pompel generéiert ginn.

Niddrege Gasverbrauch, reduzéiert de kompriméierte Loftverbrauch a reduzéiert d'Produktiounskäschten.

Kompakt Struktur: Integréierten Design, gëeegent fir de schmuele Raum vum CP20P2 Patchkopf.

Haltbarkeet:

D'Material ass verschleißbeständeg (wéi z.B. Aluminiumlegierung oder Ingenieursplastik).

Hält géint heefeg Starten a Stopp a Vibratiounen aus.

Kompatibilitéit: Ënnerstëtzt eng Vielfalt vun Düsentypen (wéi z.B. Φ0,7mm ~ Φ2,0mm).

4. Struktur a Kompositioun

Komponent Funktionell Beschreiwung

Loftanlag Verbënnt sech mat der Drockloftleitung (typeschen Drock: 0,4~0,6 MPa).

Vakuumkavitéit generéiert negativen Drock duerch héichgeschwindeg Loftstroum duerch e schmuele Kanal.

Vakuumausgang Verbindung vun der Düse un d'Adsorbéierungskomponenten.

Schalldämpfer Reduzéiert Loftstroumgeräischer (an e puer Modeller integréiert).

Filtereenheet Optional Konfiguratioun fir ze verhënneren datt Stëbs an d'Vakuumleitung kënnt (Komponenten an Düsen schützen).

5. Aarbechtsprinzip

Drockloftzougang: Héichdrockloft kënnt vum Loftzougang an de Generator eran.

Venturi-Effekt: D'Loftstroumgeschwindegkeet erhéicht sech beim Passage duerch eng enk Kavitéit, wouduerch en negativen Drock an der Vakuumkammer entsteet.

Komponentadsorptioun: Negativen Drock gräift d'Komponent duerch d'Düs.

Komponent fräisetzen: De Loftstroum ofschalten oder op Positivdrock wiesselen, an de Komponent gëtt vun der Düs getrennt.

6. Applikatiounsszenarien

Héichgeschwindegkeetsplacement: Gëeegent fir präzis Placement vu Komponenten wéi Widderstänn, Kondensatoren, QFN, BGA, etc.

Produktioun vu flexible Leiterplatten (FPC): De Vakuumgrad kann ugepasst ginn, fir Schied un dënne Platten ze vermeiden.

Gemëschte Plazéierung vu verschiddenen Zorte vu Komponenten: D'Vakuumstäerkt vun de verschiddenen Düsen gëtt duerch Software kontrolléiert.

7. Ënnerhalt a Fehlerbehebung

Heefeg Problemer

Net genuch Vakuum:

Grond: Blockéierung vun der Loftwee, Verschleiss vun der Düs, niddrege Drock vun der Drockloft.

Léisung: Gasleitung botzen, Saugdüse austauschen oder Gasdrock upassen.

Leckage:

Ursaach: Den Dichtungsring ass al an d'Pipeline ass futti.

Léisung: D'Dichtung ersetzen (wéi z.B. den O-Ring).

Äntwertverzögerung:

Ursaach: Defekt Magnetventil oder ze laang Gasleitung.

Ënnerhaltsvirschléi

Deeglech Inspektioun:

Botzt d'Saugdüs an d'Vakuumleitung fir Lätpaste oder Staubopbau ze vermeiden.

Kontrolléiert d'Stabilitéit vum Gasdrock (recommandéiert 0,5 MPa ± 10%).

Reegelméisseg Ënnerhalt:

De Vakuumkammer all 3 Méint auserneen huelen a botzen.

Ofgenotzt Dichtungen ersetzen (kuckt den ASM-Ënnerhaltshandbuch).

8. Ersatz- a Montageschrëtt

Ausschalten a stoppen: Schalt den Apparat aus a loosst den Reschtgasdrock lass.

Den ale Generator auserneen huelen: D'Gasleitung an d'Befestigungsschrauwen ofschléissen an virsiichteg erauszéien.

Nei Deeler installéieren:

Riicht d'Grenzfläche aus a gitt sécher, datt den Dichtungsring intakt ass.

Zitt d'Schrauwen un (vermeit ze vill unzezéien, fir Verformungen ze vermeiden).

Test:

Start de Vakuumkalibrierungsprogramm nodeems Dir d'Maschinn ageschalt hutt.

Test d'Adsorptiounsstabilitéit mat Standardkomponenten.

9. Technesch Parameteren (Beispill)

Parameter Wäert/Beschreiwung

Aarbechtsloftdrock 0,4~0,6 MPa

Vakuum ≥-70 kPa (ugepasst jee no Gewiicht vun de Komponenten)

Reaktiounszäit <10 ms

Schnittstelltyp G1/8 Zoll-Gewinde oder Schnellverbinder

Ëmgéigungstemperatur 5~40°C

10. Ersatz an Upgrade

Original Accessoiren: Et ass recommandéiert, ASM Originalmodeller (03136795) Prioritéit ze ginn, fir d'Kompatibilitéit ze garantéieren.

Ersatz vun Drëttubidder: D'Gasleitungsschnittstell, d'Vakuumleistung an d'Gréissteniwwereneestëmmung musse verifizéiert ginn.

Upgrade-Optiounen: Nei Vakuumgeneratoren kënnen intelligent Drockfeedback oder Energiespuermodus ënnerstëtzen, kontaktéiert w.e.g. den techneschen Support vun ASM.

11. Notizen

Benotzt keng Drockloft mat Ueleg oder Fiichtegkeet, fir ze vermeiden, datt Komponenten kontaminéiert ginn oder d'Gasleitung verstoppt gëtt.

Beim Montage vun ultraklenge Komponenten (wéi 01005) muss de Vakuumgrad erofgesat ginn, fir ze verhënneren, datt d'Komponenten duerchfléien.

Ersatzdeeler mussen staubdicht a fiichtegkeetsdicht sinn, fir d'Liewensdauer ze verlängeren
