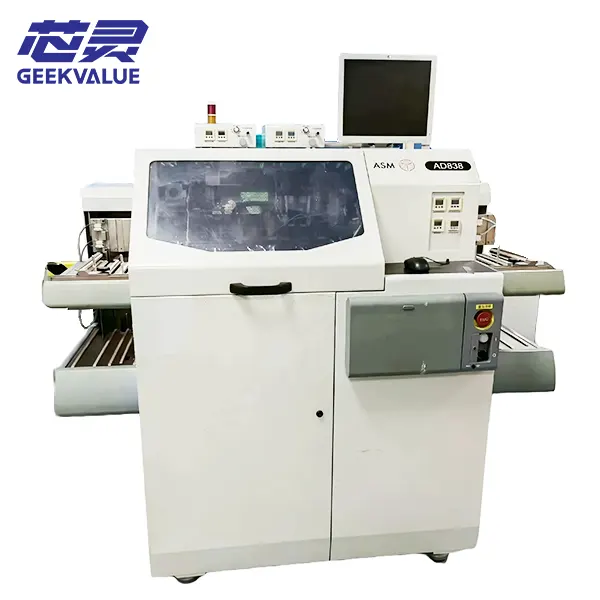

Mașină de lipit matrițe ASM AD838

Seria AD838 de la ASMPT este o mașină de lipit matrițe de mare precizie și viteză, recunoscută pe scară largă; a devenit un model clasic, în special în sectorul ambalajelor LED. Chiar și în contextul apariției constante a unor noi modele, aceasta rămâne o alegere populară pentru mulți producători - în special atunci când evaluează rentabilitatea sau își extind capacitatea de producție.

Prezentare generală a modelului din seria AD838

AD838 nu este un singur model, ci o serie. Înțelegerea variantelor specifice ajută la adaptarea precisă a echipamentului la cerințe.

Caracteristici 838 d.Hr. AD838L-G2 AD838L-Plus

Starea producției Întrerupt Model nou; în prezent în producție Model nou; în prezent în producție

Domenii de aplicare Circuite integrate generale, dispozitive discrete etc. Specific LED-urilor Specific pentru LED-uri; include capacitate Flip Chip

Precizia plasării ±3μm ±10 μm ±15μm (configurație de precizie mai mare opțională)

UPH (Debit) Dependent de proces Până la 14.000 de unități/oră Mai înalt (design patentat al capului de lipire)

Dimensiunea matriței 0,1 mm – 10 mm 0,15 mm – 2,03 mm Nu este specificat

Dimensiunea substratului/panoului Nu este specificat Lungime 60–300 mm, Lățime 60–100 mm Maxim 300 mm x 100 mm

Manipularea adezivului Suportă pastă de argint, epoxid, DAF Distribuire duală (acceptă distribuirea punctuală și liniară) Nu este specificat

Notă: Parametri precum UPH (unități pe oră) și precizia pot varia în funcție de condițiile de proces și de specificațiile matriței/substratului. Datele de mai sus reprezintă valori tipice și au doar rol informativ.

Tehnologii de bază și performanțe importante

Precizie și flexibilitate ridicate: Echipamentul oferă o precizie ridicată de plasare de ±3 μm la 3 σ. Sistemul său de aliniere vizuală este controlat prin software, permițând o configurare flexibilă bazată pe diferite forme ale matrițelor, polarități și modele de circuite.

Compatibilitate robustă a procesului: Compatibil cu diverse materiale adezive, inclusiv pastă de argint, rășină epoxidică și DAF (Die Attach Film). Sistemul utilizează tehnologie duală de distribuire, iar modele precum seria AD838L acceptă și ambalaje Flip Chip de înaltă calitate. Caracteristici de siguranță care asigură stabilitatea sistemului: Echipamentul este echipat cu multiple mecanisme de siguranță - cum ar fi senzori de presiune, protecție la supraîncălzire și alarme sonore și vizuale - pentru a garanta o funcționare fiabilă pe termen lung.

Aplicații de bază și valoare de piață

Acoperire largă a aplicațiilor downstream: AD838 și variantele sale acceptă o gamă largă de formate de ambalare, inclusiv QFN, TQFP și PLCC. În sectorul LED-urilor, aplicațiile se întind de la Chip-Scale Packages (CSP), LED-uri COB și substraturi ceramice până la ambalaje RGB, extinzându-se și la tehnologii avansate precum SiP (System-in-Package), MCM (Multi-Chip Module), BGA (Ball Grid Array) și CSP (Chip-Scale Package).

Lichiditate ridicată a pieței și valoare reziduală solidă: Seria AD838 rămâne foarte activă pe piața secundară; o căutare pentru „ASM AD838” generează numeroase listări de cumpărare și vânzare. Unitățile care sunt în funcțiune de peste un deceniu rămân în producție și circulație activă.

Maturitate tehnologică și forță de muncă calificată: Anii de utilizare pe scară largă au creat o rezervă mare de personal calificat în operarea și întreținerea AD838. O abundență de manuale de operare și tutoriale tehnice sunt disponibile pe piață, facilitând implementarea și întreținerea ușoară.

Per total, datorită tehnologiei sale extrem de mature, flexibilității impresionante și pieței secundare active, seria AD838 rămâne o opțiune convingătoare pentru liniile de producție de ambalaje.
