SMT Line คืออะไร?

หนึ่งสาย SMT—ย่อมาจากสายเทคโนโลยีการติดตั้งบนพื้นผิว—เป็นระบบการผลิตอัตโนมัติเต็มรูปแบบที่ออกแบบมาเพื่อประกอบชิ้นส่วนอิเล็กทรอนิกส์ลงบนแผงวงจรพิมพ์ (PCB) โดยผสานรวมเครื่องจักรต่างๆ เช่นเครื่องพิมพ์วางยาแนว เครื่องหยิบและวาง เตาอบรีโฟลว์ ระบบตรวจสอบ และสายพานลำเลียงเพื่อสร้างกระบวนการผลิตที่ต่อเนื่องและมีประสิทธิภาพสูง

ในการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ สายการผลิต SMT ถือเป็นกระดูกสันหลังของการผลิต ช่วยให้:

• ปริมาณงานสูง– ส่วนประกอบนับหมื่นชิ้นต่อชั่วโมง

• การประกอบที่แม่นยำ– การวางตำแหน่งที่แม่นยำถึง ±0.05 มม.

• ความสามารถในการปรับขนาด– มีความยืดหยุ่นตั้งแต่การสร้างต้นแบบไปจนถึงการผลิตจำนวนมาก

• ประสิทธิภาพด้านต้นทุน– ลดแรงงานและระยะเวลาการทำงานที่เร็วขึ้น

หากไม่มีสายการผลิต SMT ผลิตภัณฑ์ที่มีความหนาแน่นสูง เช่น สมาร์ทโฟน แล็ปท็อป ECU ในยานยนต์ หรือสถานีฐาน 5G ก็ไม่สามารถผลิตได้ในระดับขนาดใหญ่

สาย SMT ประกอบด้วยอะไรบ้าง?

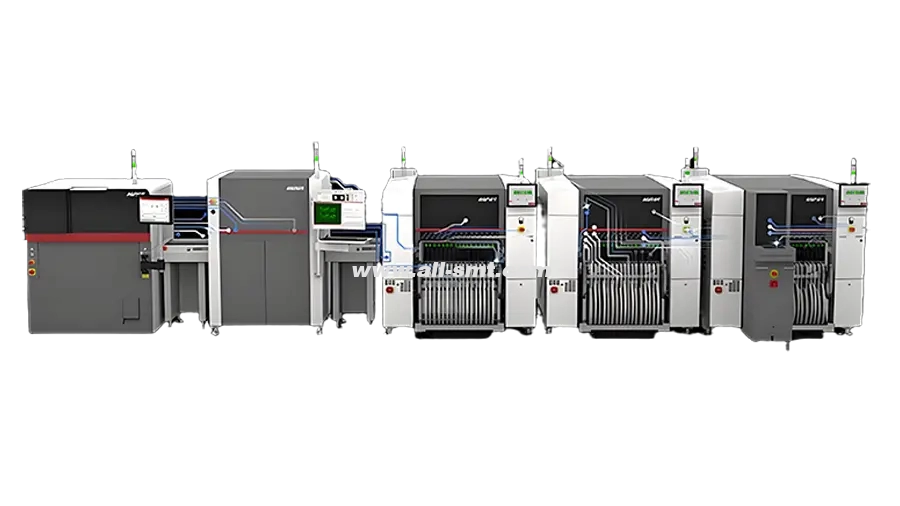

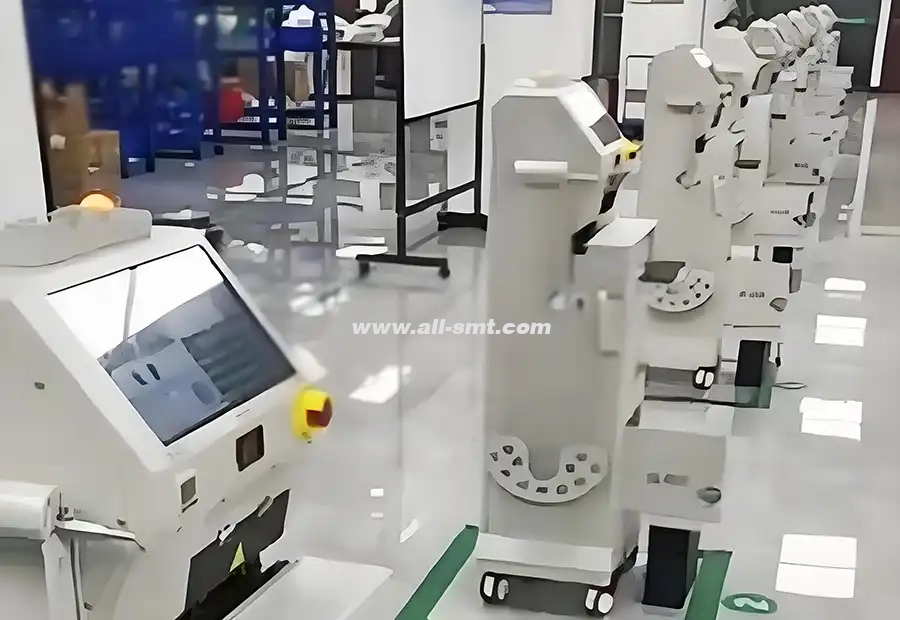

สาย SMT มาตรฐานประกอบด้วยเครื่องจักรที่เชื่อมต่อกันหลายเครื่อง โดยแต่ละเครื่องจะทำหน้าที่เฉพาะอย่างหนึ่ง

1. เครื่องพิมพ์วางประสาน

• ใช้สเตนซิลเพื่อทาครีมบัดกรีลงบนแผ่น PCB

• ความแม่นยำของปริมาตรของยาแนวส่งผลโดยตรงต่อคุณภาพของจุดบัดกรี

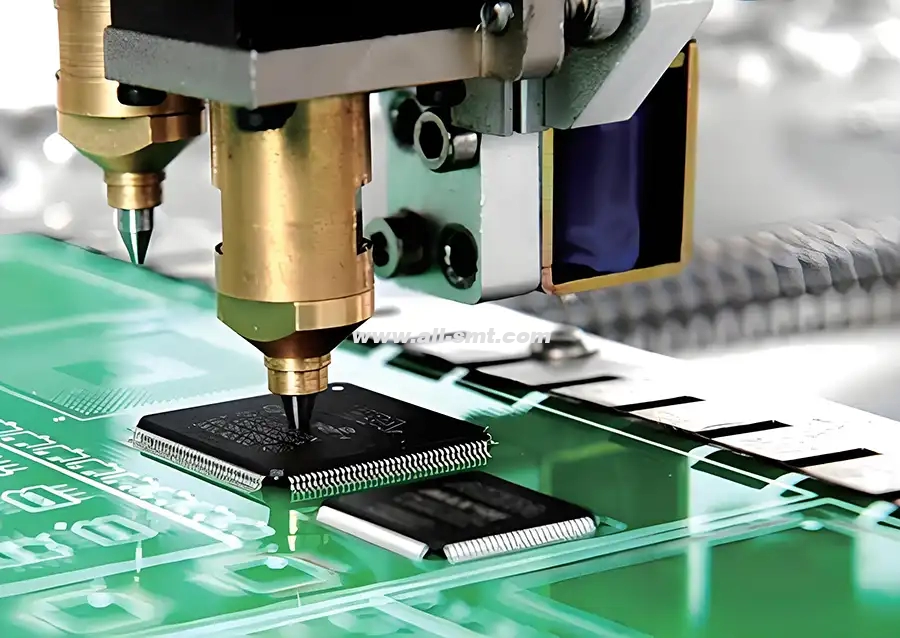

2. เครื่องหยิบและวาง

• สถานที่SMDs(ตัวต้านทาน, ตัวเก็บประจุ, ไอซี, BGA) ลงบนบอร์ด

• แบรนด์ชั้นนำ:ฟูจิ, พานาโซนิค,เอเอสเอ็ม, ยามาฮ่า, จูกิ, ซัมซุง.

• เครื่องจักรระดับไฮเอนด์เกิน100,000 CPH (ส่วนประกอบต่อชั่วโมง).

3. เตาอบรีโฟลว์

• ละลายยาประสานภายใต้โซนความร้อนที่ควบคุม

• สามารถใช้งานได้บรรยากาศการพาความร้อน เฟสไอ หรือบรรยากาศไนโตรเจนสำหรับการประกอบที่มีความน่าเชื่อถือสูง

4. AOI (การตรวจสอบด้วยแสงอัตโนมัติ)

• ตรวจจับชิ้นส่วนที่หายไป ไม่ตรงแนว หรือมีหลุมศพ

• เพิ่มการตรวจสอบด้วยรังสีเอกซ์สำหรับ BGA และ QFN

5. สายพานลำเลียงและบัฟเฟอร์

• รับรองการถ่ายโอน PCB ระหว่างขั้นตอนต่างๆ อย่างราบรื่น

• บัฟเฟอร์ช่วยปรับสมดุลความแตกต่างของความเร็วระหว่างเครื่องจักร

6. โมดูลเสริม

• SPI (การตรวจสอบสารบัดกรี)– ก่อนการจัดวาง

• การบัดกรีแบบคลื่น– สำหรับบอร์ดเทคโนโลยีผสม

• เครื่องเคลือบคอนฟอร์มัล– สำหรับแอปพลิเคชั่นที่มีความน่าเชื่อถือสูง

ประเภทของสาย SMT

สาย SMT แตกต่างกันขึ้นอยู่กับเป้าหมายการผลิต งบประมาณ และประเภทผลิตภัณฑ์.

1. สาย SMT ความเร็วสูง

• ออกแบบมาสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่มีปริมาณมาก

• เครื่องวางความเร็วสูงหลายเครื่องทำงานคู่ขนานกัน

• สมดุลระหว่างความเร็วและความคล่องตัว

• เหมาะสำหรับผู้ให้บริการ EMS ที่จัดการผลิตภัณฑ์ประเภทต่างๆ มากมาย

• ขนาดกะทัดรัด คุ้มค่า และกำหนดค่าใหม่ได้ง่าย

• มักใช้ในงานวิจัยและพัฒนาหรือการผลิตเป็นชุดเล็ก

• สาย SMT สองเส้นเชื่อมต่อกับเตาอบรีโฟลว์หนึ่งตัวเพื่อประสิทธิภาพ

• เหมาะสำหรับการประกอบ PCB สองด้าน

การตั้งค่าสาย SMT: ทีละขั้นตอน

1. การวางแผนการผลิต– กำหนดการออกแบบ PCB, BOM และข้อกำหนดกระบวนการ

2. การเตรียมสเตนซิล– ตรวจสอบให้แน่ใจว่าขนาดช่องเปิดและความหนาของแป้งถูกต้อง

3. การเขียนโปรแกรมเครื่องจักร– นำเข้าพิกัดหยิบและวาง การตั้งค่าตัวป้อน

4. การปรับสมดุลสาย– จับคู่เครื่องพิมพ์ การจัดวาง และการไหลกลับของข้อมูล

5. ทดลองใช้งาน– ทดสอบบอร์ด ตรวจสอบการจัดตำแหน่ง คุณภาพการบัดกรี

6. การผลิตเต็มรูปแบบ– ปรับให้เหมาะสมสำหรับผลผลิตและเวลาในรอบการทำงาน

ข้อควรพิจารณาที่สำคัญในการออกแบบสาย SMT

• ข้อกำหนดปริมาณงาน(CPH เทียบกับขนาดที่ดิน)

• ประเภทของส่วนประกอบ(BGA แบบพิทช์ละเอียด, พาสซีฟ 01005, ขั้วต่อขนาดใหญ่)

• งบประมาณ– ต้นทุนเครื่องจักรเทียบกับ ROI

• ผังโรงงาน– การควบคุมพื้นที่ พลังงาน HVAC และ ESD

• มาตรฐานคุณภาพ– IPC-A-610 คลาส 2/3, IATF 16949, ISO 13485

ค่าใช้จ่ายของสาย SMT

ต้นทุนในการตั้งค่าสาย SMT ขึ้นอยู่กับความจุ ยี่ห้อ และการกำหนดค่า:

• สายระดับเริ่มต้น:200,000 – 400,000 เหรียญสหรัฐ (เครื่องพิมพ์พื้นฐาน + เครื่องจัดวางความเร็วปานกลาง + เตาอบ)

• สายความเร็วสูง:800,000 – 2 ล้านเหรียญสหรัฐ (ผู้จัดวางระดับไฮเอนด์หลายราย + AOI + X-ray)

• สายต้นแบบ:100,000 – 200,000 เหรียญสหรัฐ (การสนับสนุนแบบกระชับและด้วยตนเอง)

ค่าใช้จ่ายเพิ่มเติมรวมถึงวัสดุสิ้นเปลือง ตัวป้อน หัวฉีด การบำรุงรักษา การฝึกอบรม และการบูรณาการ MES.

ข้อดีของสาย SMT

• ระบบอัตโนมัติสูง– ใช้แรงงานมือเพียงเล็กน้อย

• ประสิทธิภาพที่เหนือกว่า– รองรับการผลิตจำนวนมาก

• ความยืดหยุ่น– ปรับให้เหมาะกับการออกแบบ PCB ที่แตกต่างกันได้ง่าย

• คุณภาพที่ดีขึ้น– การตรวจจับข้อบกพร่องแบบเรียลไทม์

• ความสามารถในการปรับขนาด– หนึ่งสายสามารถทำงานได้ตลอด 24 ชั่วโมงทุกวันหากมีการวางแผนอย่างเหมาะสม

ความท้าทายในการดำเนินสาย SMT

• การลงทุนเริ่มต้นสูง.

• ความซับซ้อนของการบำรุงรักษา– ต้องใช้วิศวกรที่มีการฝึกอบรม

• ความเสี่ยงจากการหยุดทำงาน– ความล้มเหลวเพียงครั้งเดียวก็สามารถทำให้สายการผลิตหยุดชะงักได้

• การจัดการวัสดุ– การตั้งค่าฟีดเดอร์และการจ่ายส่วนประกอบจะต้องแม่นยำ

• การปรับแต่งกระบวนการ– จะต้องปรับโปรไฟล์รีโฟลว์และการออกแบบสเตนซิลให้เหมาะสม

การประยุกต์ใช้งานของสาย SMT

• เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค– สมาร์ทโฟน, แล็ปท็อป, ทีวี

• ยานยนต์– ระบบความปลอดภัย, ระบบสาระบันเทิง, ECU เครื่องยนต์

• อุปกรณ์ทางการแพทย์– เครื่องมือวินิจฉัย ระบบตรวจสอบ

• การบินและอวกาศและการป้องกันประเทศ– ระบบอิเล็กทรอนิกส์การบิน, ระบบเรดาร์

• โทรคมนาคม– เราเตอร์, สถานีฐาน, อุปกรณ์ IoT

แนวโน้มในอนาคตของสายการผลิต SMT

• การเพิ่มประสิทธิภาพการจัดวางที่ขับเคลื่อนด้วย AI.

• โรงงานอัจฉริยะด้วยการบูรณาการระหว่าง MES และ Industry 4.0

• การผลิตสีเขียว– เตาบัดกรีไร้สารตะกั่ว ประหยัดพลังงาน

• การพิมพ์ 3 มิติและการผลิตแบบเติมแต่งการบูรณาการ

• การผลิตอุปกรณ์อิเล็กทรอนิกส์แบบยืดหยุ่น– สาย SMT สำหรับ PCB แบบโค้งหรือแบบสิ่งทอ

หนึ่งสาย SMTเป็นหัวใจสำคัญของการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ด้วยการผสานรวมเครื่องพิมพ์อัตโนมัติ เครื่องหยิบและวาง เตาอบรีโฟลว์ และระบบตรวจสอบ สายการผลิต SMT จึงสามารถส่งมอบความเร็ว ความแม่นยำ และประสิทธิภาพด้านต้นทุนไม่สามารถเทียบได้กับวิธีการประกอบแบบเก่า

ไม่ว่าคุณจะเป็นสตาร์ทอัพที่กำลังมองหาต้นแบบสาย SMTหรือ OEM ระดับโลกที่ต้องการการผลิตจำนวนมากด้วยความเร็วสูงการออกแบบสาย SMT ที่ถูกต้องถือเป็นสิ่งสำคัญต่อความสำเร็จในอุตสาหกรรมอิเล็กทรอนิกส์ที่มีการแข่งขันสูงในปัจจุบัน

ในขณะที่เทคโนโลยีพัฒนาไปพร้อมกับ AI, 5G, IoT และอุตสาหกรรม 4.0 สายผลิตภัณฑ์ SMT จะยังคงเป็นพลังขับเคลื่อนเบื้องหลังผลิตภัณฑ์อิเล็กทรอนิกส์ที่ก้าวหน้าที่สุดในโลก

คำถามที่พบบ่อย

1. สาย SMT ราคาเท่าไร?

   ต้นทุนอยู่ระหว่าง 100,000 เหรียญสหรัฐสำหรับสายต้นแบบไปจนถึงมากกว่า 2 ล้านเหรียญสหรัฐสำหรับสายความเร็วสูง

2. มีเครื่องจักรใดบ้างที่อยู่ในสาย SMT?

   สายการผลิต SMT ทั่วไปได้แก่ เครื่องพิมพ์ยาแนว เครื่องหยิบและวาง เตาอบรีโฟลว์ ระบบ AOI/X-ray และสายพานลำเลียง

3. สาย SMT สามารถทำงานได้เร็วแค่ไหน?

   สาย SMT ความเร็วสูงสามารถเกิน 100,000 CPH ในขณะที่สายที่ยืดหยุ่นจะสร้างความสมดุลระหว่างความเร็วและความคล่องตัว

4. ความแตกต่างระหว่างสาย SMT กับสาย THT คืออะไร?

   สาย SMT จะยึดส่วนประกอบบนพื้นผิวของ PCB ในขณะที่สาย THT จะสอดสายผ่านรูที่เจาะไว้ SMT ให้ความหนาแน่นและการทำงานอัตโนมัติที่สูงกว่า ในขณะที่ THT ใช้สำหรับการเชื่อมต่อเชิงกลที่แข็งแรง
