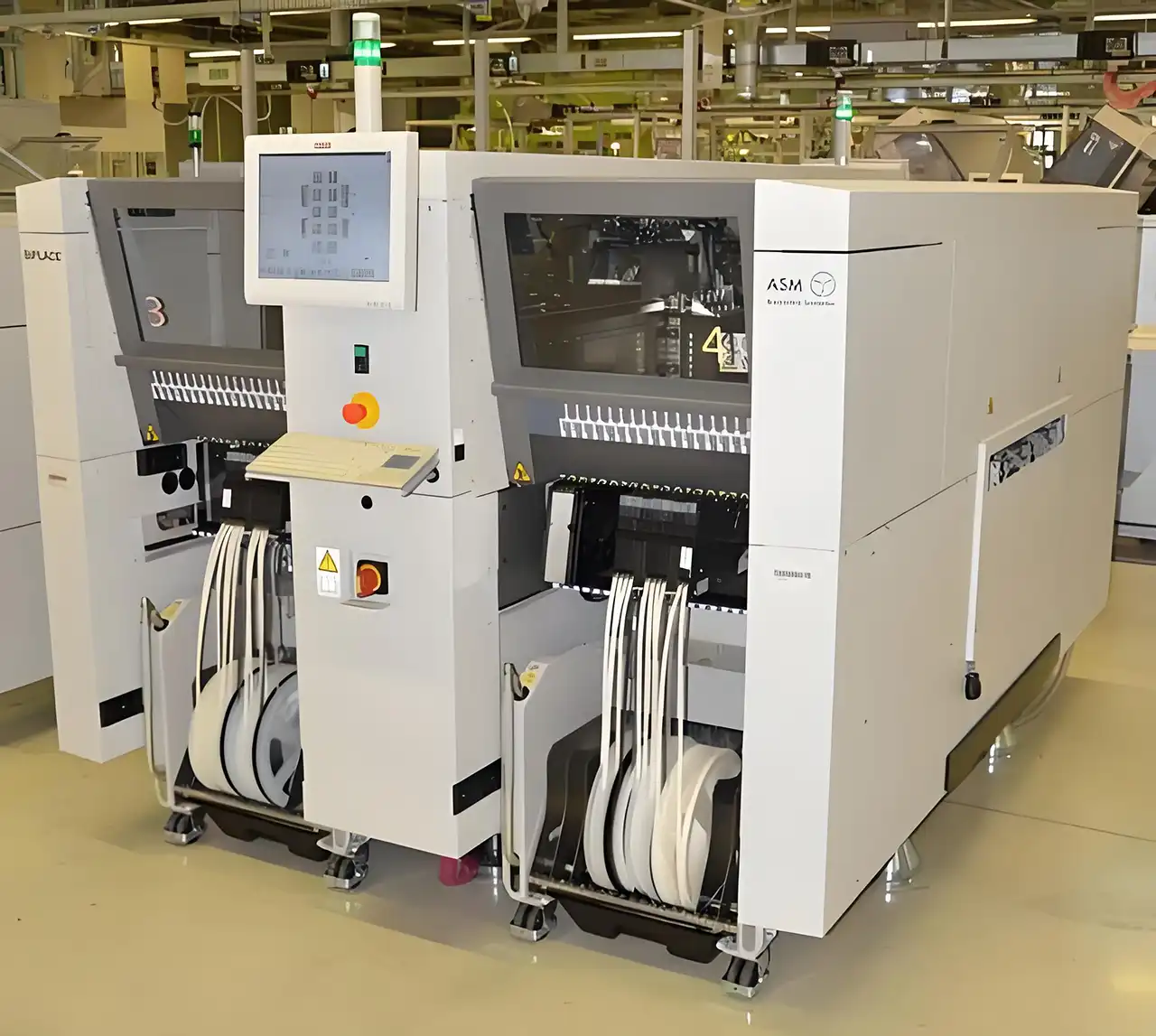

ASM SIPLACE SX: Posizionamento SMT flessibile per l'assemblaggio di PCB

ASM SIPLACE SXÈ un sistema di posizionamento SMT flessibile e ad alte prestazioni, progettato per la moderna produzione di elettronica. Grazie alla sua architettura modulare, alla capacità scalabile e alle precise funzionalità di posizionamento, supporta l'assemblaggio di PCB ad alto volume e con elevata varietà di prodotti nei settori delle telecomunicazioni, dell'elettronica automobilistica, del controllo industriale, dei dispositivi medicali e dell'elettronica di consumo. La sua combinazione di velocità, precisione e adattabilità lo rende una soluzione fondamentale per le aziende che mirano a ottimizzare la produttività mantenendo al contempo una qualità costante.

Introduzione ad ASM SIPLACE SX

ASM SIPLACE SX è una piattaforma di posizionamento SMT di nuova generazione che trasforma le linee di assemblaggio PCB. A differenza delle macchine pick-and-place a capacità fissa, SIPLACE SX offre“capacità su richiesta”, consentendoproduttori SMTÈ possibile scalare la produzione aggiungendo o rimuovendo portali o regolando la configurazione delle teste di posizionamento. Questa flessibilità modulare garantisce operazioni efficienti per diverse tipologie di prodotto e dimensioni di lotto.

La piattaforma è progettata per garantire precisione, affidabilità e posizionamento ad alta velocità. I ​​suoi sistemi di visione avanzati, la capacità multi-testa e i meccanismi di trasporto PCB adattivi consentono ai produttori di gestire qualsiasi componente, dai piccolissimi SMD come i chip 0201 ai connettori e moduli di grandi dimensioni.

Architettura tecnica e caratteristiche principali

1. Sistema a portale modulare

Il sistema a portale modulare consente alle linee di produzione di regolare la produttività senza sostituire l'intera macchina. È possibile aggiungere ulteriori portali per una maggiore velocità, mentre i moduli possono essere rimossi per produzioni più piccole.architettura scalabileFavorisce la flessibilità produttiva e riduce al minimo i tempi di inattività durante i cambi di linea.

2. Capacità di posizionamento di più teste

SIPLACE SX supporta diversi tipi di testine:

• Testa di SpeedStar: Ottimizzato per il posizionamento ad alta velocità di componenti di dimensioni estremamente ridotte.

• Testa MultiStar: Testa multimodale per precisione e velocità su pezzi di medie dimensioni.

• Testa di stella gemella: Testa ad alta capacità di carico per componenti e connettori di grandi dimensioni.

Questo sistema multi-testa consente a SX di coprire un'ampia gamma di componenti, migliorando la versatilità produttiva.

3. Sistema di visione avanzato

La macchina è dotata di telecamere ottiche ad alta precisione e illuminazione a LED per il riconoscimento dei componenti, il rilevamento dell'orientamento e la correzione del posizionamento in tempo reale. Ciò garantisce la precisione del posizionamento e riduce al minimo i difetti, anche per dispositivi a passo fine come i package BGA e QFN.

4. Trasporto e movimentazione dei PCB

SIPLACE SX offre opzioni di trasporto PCB flessibili, tra cui la gestione a binario singolo, a doppio binario e di schede lunghe fino a 1525 mm. Il posizionamento adattivo supporta la produzione di PCB di dimensioni miste senza ridurre l'efficienza della linea.

Specifiche di prestazione

La produttività aumenta con l'aggiunta di portali e tipologie di teste, offrendo flessibilità sia per la produzione di medio che di alto volume.

Applicazioni industriali

• TelecomunicazioniAssemblaggio di PCB ad alta velocità e passo fine per stazioni base, router e switch 5G.

• Elettronica per autoveicoli: Centraline elettroniche, sensori e moduli di sicurezza che richiedono un posizionamento preciso e affidabile.

• Dispositivi mediciAssemblaggio di alta precisione per dispositivi critici e controllori industriali.

• Elettronica di consumo e automazione industriale: Posizionamento versatile per schede a componenti misti.

Procedure ottimali per la manutenzione e l'esercizio.

• Calibrazione della visioneLa pulizia e la calibrazione regolari garantiscono un riconoscimento accurato dei componenti.

• Ispezione dell'ugello e della testinaLa manutenzione programmata previene errori di posizionamento e danni ai circuiti stampati.

• Manutenzione di azionamenti lineari e nastri trasportatoriLa lubrificazione e l'ispezione mantengono prestazioni costanti.

Guida alla selezione e all'integrazione

Tra le considerazioni da tenere presenti per la scelta di una configurazione SX figurano:

• Obiettivo di produttività e volume di produzione.

• Dimensioni, complessità e tipologie di componenti del PCB.

• Integrazione con i sistemi esistentiApparecchiature SMT(stampanti, SPI, AOI, forni a rifusione).

• Capacità di manutenzione e disponibilità di pezzi di ricambio.

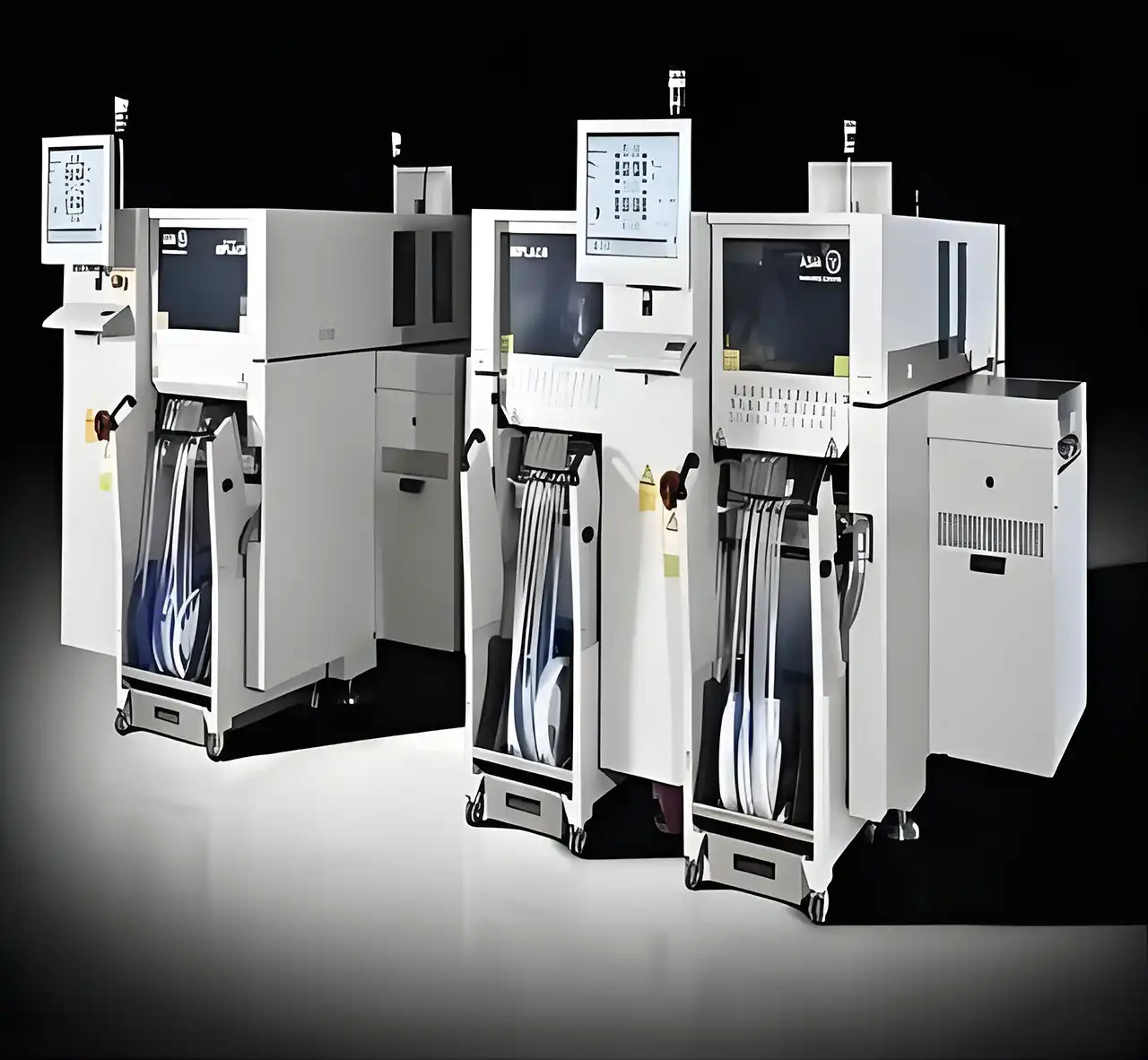

Confronto con altre macchine SMT

ASM SIPLACE SX si distingue dalle macchine a capacità fissa per i seguenti motivi:

• Capacità di elaborazione scalabiletramite portali modulari.

• Ampia compatibilità dei componenticon teste di posizionamento multiple.

• Alta precisioneper componenti di grandi dimensioni e a passo fine.

• Integrazione perfettaconLinee SMTe sistemi MES.

Tendenze future nel collocamento SMT

• sistemi di visione basati sull'intelligenza artificialeper il riconoscimento automatico dei componenti.

• Manutenzione predittivautilizzo dell'analisi dei dati di posizionamento.

• Integrazione della fabbrica intelligentecon MES per la produzione digitale end-to-end.

Domande frequenti (FAQ)

1. Che cos'è ASM SIPLACE SX?
   ASM SIPLACE SX è un sistema di posizionamento SMT modulare e flessibile per l'assemblaggio di PCB ad alto volume e con elevata varietà di componenti.

2. Quali settori utilizzano ASM SIPLACE SX?
   Telecomunicazioni, elettronica automobilistica, dispositivi medici, controlli industriali ed elettronica di consumo.

3. Qual è la precisione di posizionamento di SIPLACE SX?
   In genere ±22–34 μm, a seconda della configurazione della testina e della modalità operativa.

4. È possibile integrare SIPLACE SX con altre apparecchiature SMT?
   Sì, inclusi stampanti, SPI, AOI, forni a rifusione e sistemi MES.

5. In che modo il sistema a portale modulare apporta benefici alla produzione?
   Consente una produttività scalabile, un rapido adattamento della linea e tempi di inattività ridotti.

6. Quali dimensioni di componenti può gestire SIPLACE SX?
   Dai componenti SMD 0201 ultra-piccoli ai connettori e moduli di grandi dimensioni.

7. Quale manutenzione è necessaria?
   Calibrazione del sistema di visione, ispezione di ugelli e testine e manutenzione di azionamenti lineari/nastri trasportatori.

8. Come si confronta SIPLACE SX con le macchine a capacità fissa?
   Offre maggiore flessibilità, copertura di componenti multi-testa e maggiore scalabilità.

9. Quali fattori bisogna considerare nella scelta della configurazione SX?
   Produttività, dimensioni del PCB, mix di componenti, integrazione e supporto tecnico.

10. SIPLACE SX è adatto per produzioni ad alta varietà?
    Sì, il suo design modulare e il sistema a più teste lo rendono ideale per produzioni a basso volume e con un'ampia varietà di prodotti.
