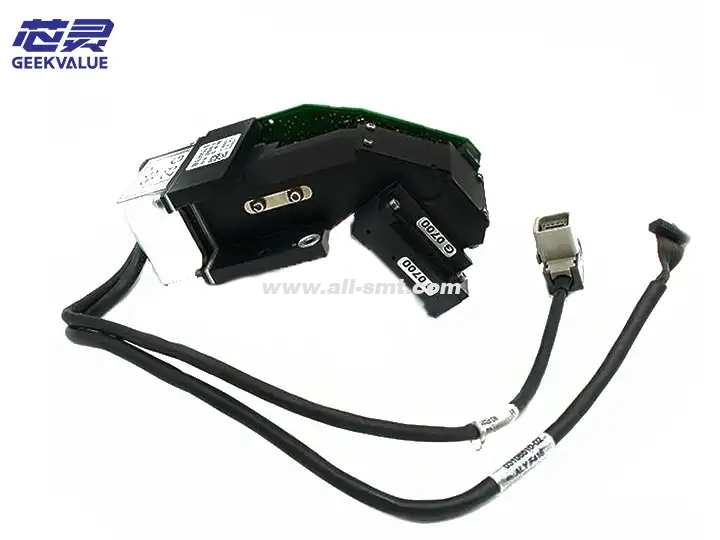

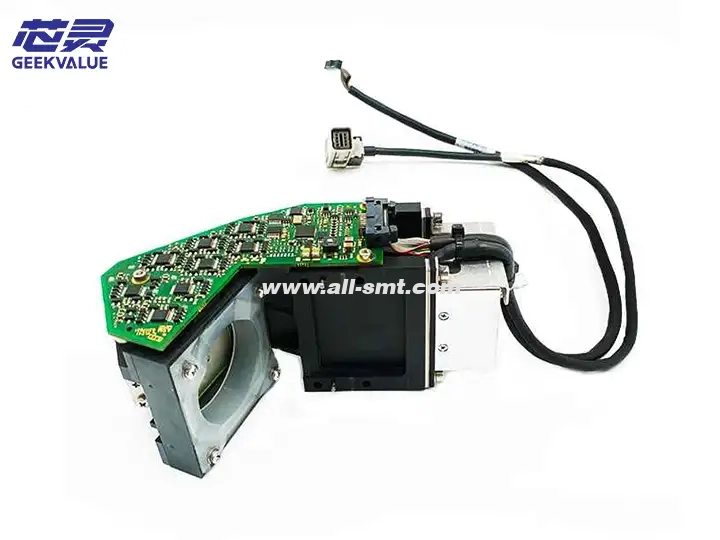

ASM SIPLACE 컴포넌트 카메라 03105195

1. 사양

모델명 : 03105195 (23번 컴포넌트 카메라)

적용 장비 : ASM 배치 머신(SIPLACE 시리즈 등)

카메라 종류 : 고해상도 산업용 CCD/CMOS 카메라 (특정 모델 대상)

해상도 : 일반적으로 1MP~5MP (0201, 01005 등 소형 부품 등 정밀 부품 인식 지원)

광원: 통합 LED 링 광원(밝기 조절 가능/다중 파장 옵션)

프레임 속도 : 30~60fps (배치 효율을 보장하기 위한 고속 촬영)

통신 인터페이스 : GigE 또는 Camera Link (호스트와의 고속 데이터 전송)

보호 수준: IP50(방진 설계, 작업장 환경에 적합)

2. 기능 및 효과

핵심 기능:

구성 요소 식별: 이미지 처리를 통해 구성 요소의 위치, 각도, 극성, 크기 등을 감지합니다.

정렬 보정: 배치 헤드와 협력하여 고정밀 배치를 달성합니다(정확도는 ±25μm에 도달할 수 있음).

결함 감지: 파손된 구성 요소, 변형된 핀, 역극성 등과 같은 결함이 있는 제품을 식별합니다.

적용 시나리오:

SMT 생산 라인에서 정밀 부품(BGA, QFP, 저항기, 커패시터 등)의 사전 장착 시각적 위치 지정.

노즐 No. 23과 함께 사용하여 장착 과정에서 편차가 발생하지 않도록 보장합니다.

3. 핵심 기능

높은 정밀도: 서브픽셀 알고리즘으로 위치 정확도가 향상됩니다.

적응형 조명: 다양한 반사 특성을 지닌 구성 요소에 맞게 광원 강도를 지능적으로 조절합니다.

빠른 초점: 자동 초점 기능은 구성 요소의 두께 변화에 대처합니다.

호환성: 다양한 구성 요소 패키징 유형(CHIP부터 특수 모양의 부품까지)을 지원합니다.

간섭 방지 설계: 진동 및 전자파 간섭을 방지하고 공장 환경에 적응합니다.

4. 일반적인 오류 및 해결 방법

고장 현상 가능한 원인 해결책

카메라가 구성 요소를 인식하지 못합니다. 광원이 손상되었거나 오염되었습니다. 렌즈나 광원을 청소하고 LED가 정상적으로 켜지는지 확인하세요.

이미지가 흐릿하거나 왜곡되었습니다. 렌즈 초점 거리가 어긋나거나 오염되었습니다. 초점을 다시 조정하고 먼지 없는 천으로 광학 부품을 청소하십시오.

통신 중단(영상 전송 실패) 케이블이 느슨하거나 인터페이스가 산화됨 케이블을 다시 연결하고 손상된 GigE 또는 전원 케이블을 교체하세요.

인식 정확도가 떨어집니다. 교정 매개변수 오프셋 또는 소프트웨어 버전 문제입니다. 카메라를 다시 교정하고 시각 소프트웨어 펌웨어를 업데이트하세요.

카메라 과열 방열이 잘 안 되거나 과부하가 계속되는 경우 냉각 팬을 확인하고 냉각을 위해 잠시 멈춘 후 장치를 다시 시작하세요.

5. 유지관리 및 관리 권장 사항

일일 유지 관리:

렌즈와 광원을 정기적으로 청소하세요(일주일에 한 번, 먼지 없는 천과 알코올을 사용하세요).

케이블 연결이 견고한지 확인하세요.

정기 교정:

매달 카메라 광학 교정을 수행합니다(표준 교정 보드를 사용하세요).

밝기의 불균일로 인한 잘못된 판단을 방지하기 위해 광원의 균일성을 확인하세요.

소프트웨어 업데이트:

카메라 드라이버와 배치 머신 비전 알고리즘을 적시에 업그레이드합니다.

6. 기술 업그레이드 및 교체

업그레이드 옵션: 새로운 모델은 더 높은 해상도나 AI 결함 감지 기능을 지원할 수 있습니다.

교체 호환성: 배치 머신 컨트롤러(예: ASM SIPLACE OS)와의 호환성을 확인해야 합니다.

서비스 지원: 예비 부품 및 수리 서비스는 ASM 서비스 핫라인이나 공인 대리점을 통해 받을 수 있습니다.

위 소개를 통해 SMT 생산 라인에서 카메라의 안정적인 작동을 보장하기 위한 성능 및 유지보수 사항을 완벽하게 이해하실 수 있습니다. 만약 결함을 제거할 수 없는 경우, 당사의 전문 기술자에게 연락하여 처리 받으시기 바랍니다.
