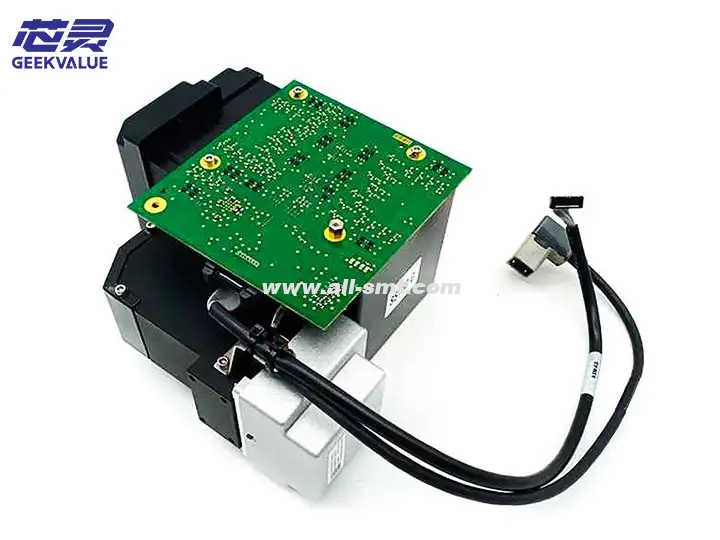

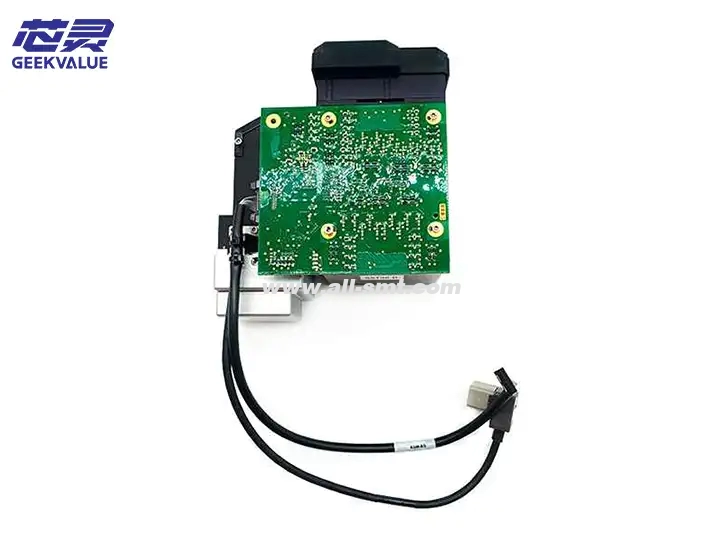

Cámara de componentes CPP para máquina de colocación ASM 03101672

La siguiente es una introducción completa a la cámara de componentes del cabezal CPP n.° 30 de la máquina de colocación ASM (modelo: 03101672), que abarca especificaciones, funciones, efectos, características, fallas comunes, métodos de mantenimiento e ideas de reparación.

1. Especificaciones

Descripción del parámetro del artículo

Modelo 03101672 (cámara de componentes n.° 30)

Equipo aplicable Máquina de colocación serie ASM SIPLACE (cabezal de colocación CPP)

Tipo de cámara Cámara CCD/CMMOS industrial de alta resolución

Resolución 1MP~5MP (admite componentes pequeños como 01005, 0201, etc.)

Velocidad de cuadros: 30~60 fps (disparo a alta velocidad, adaptándose a requisitos de CPH altos)

Fuente de luz: Fuente de luz de anillo LED multicolor (luz roja/azul/blanca opcional, brillo ajustable)

Interfaz de comunicación GigE Vision / Camera Link

Nivel de protección IP50 (diseño a prueba de polvo, adaptado al entorno del taller SMT)

Método de instalación Fijo en el cabezal de colocación CPP, utilizado con boquilla n.° 30

2. Funciones y efectos

(1) Funciones principales

Identificación de componentes:

Captura imágenes de componentes y detecta parámetros como posición (X/Y), ángulo (θ), polaridad, tamaño, etc.

Admite múltiples tipos de paquetes (CHIP, QFP, BGA, SOT, etc.).

Corrección de colocación:

Funciona con el cabezal CPP para lograr una colocación de alta precisión (dentro de ±25 μm).

Compensa automáticamente la desviación de la boquilla para garantizar la colocación precisa de los componentes.

Detección de defectos:

Identifica rotura de componentes, deformación de pines, polaridad inversa, estaño insuficiente y otras condiciones indeseables.

(2) Escenarios de aplicación

Adecuado para la colocación de SMT de alta precisión, como placas base de teléfonos móviles, electrónica automotriz, PCB médica, etc.

Se utiliza principalmente para componentes correspondientes a la boquilla n.° 30 (como componentes ultrapequeños como 0402, 0201, 01005, etc.).

3. Características principales

Descripción de la función

Imágenes de alta precisión Algoritmo de subpíxeles para garantizar la precisión del reconocimiento de componentes minúsculos

Iluminación adaptable Ajuste inteligentemente el brillo de la fuente de luz para adaptarse a diferentes materiales reflectantes.

Enfoque rápido Enfoque automático o distancia focal fija para adaptarse a diferentes alturas de componentes

Diseño antiinterferencias Antiinterferencia electromagnética (EMI), antivibración, se adapta al entorno de la fábrica

Diseño modular Facilita el reemplazo rápido y reduce el tiempo de inactividad

4. Fallos comunes y soluciones

Fenómeno de falla Posible causa Solución

La cámara no puede reconocer el componente La fuente de luz está dañada/la lente está contaminada/la comunicación es anormal 1. Verifique si el LED está encendido normalmente

2. Limpiar la lente

3. Vuelva a enchufar el cable de datos.

La imagen está borrosa/distorsionada. El enfoque está desviado/la lente está contaminada. 1. Recalibre el enfoque.

2. Limpie los componentes ópticos con un paño sin polvo y alcohol.

Interrupción de la comunicación (sin imagen) Cable suelto/oxidación de la interfaz/problema del controlador 1. Verifique el cable GigE/Camera Link

2. Reemplace el cable dañado

3. Reinicie el controlador de la cámara

La precisión de reconocimiento se reduce. Parámetro de calibración desplazado/fuente de luz desigual 1. Recalibre utilizando una placa de calibración estándar

2. Ajuste el brillo de la fuente de luz.

Sobrecalentamiento de la cámara Mala disipación del calor/sobrecarga continua 1. Verifique el ventilador de refrigeración

2. Pausa el dispositivo para que se enfríe y luego reinícialo.

5. Métodos de mantenimiento

(1) Mantenimiento diario

Semanalmente:

Limpie la lente y la ventana de la fuente de luz con un paño sin polvo y alcohol.

Compruebe si la conexión del cable está suelta.

Mensual:

Utilice la placa de calibración estándar para la calibración óptica.

Verifique la uniformidad de la fuente de luz LED para evitar errores de cálculo causados ​​por un brillo desigual.

(2) Mantenimiento a largo plazo

Cada 6 meses:

Compruebe si el ventilador de refrigeración de la cámara funciona normalmente.

Haga una copia de seguridad de los parámetros de calibración para evitar la pérdida de datos.

Anual:

Comuníquese con los funcionarios de ASM o con proveedores de servicios autorizados para realizar pruebas en profundidad.

6. Ideas de mantenimiento

(1) Investigación preliminar

Verifique la conexión del hardware (alimentación, cable de datos, fuente de alimentación de la fuente de luz).

Observe el estado de la luz indicadora (normalmente debe ser verde/azul).

Diagnóstico del software (consulte el registro de errores del sistema ASM SIPLACE).

(2) Reparación avanzada

Reemplazo de piezas:

Si el LED está dañado → reemplace el módulo de fuente de luz.

Si la lente está rayada → reemplace el conjunto de lentes ópticas.

Actualización de firmware:

Actualice el controlador de la cámara o el software del algoritmo visual (se requiere soporte técnico de ASM).

(3) Apoyo profesional

Si no se puede reparar, se recomienda ponerse en contacto con el servicio posventa oficial de ASM o con un reparador autorizado para evitar daños en el equipo causados ​​por un mal funcionamiento.

7. Resumen

La cámara de componentes del cabezal ASM CPP n.° 30 (03101672) es el componente visual principal de las máquinas de colocación de alta precisión, lo que afecta directamente la calidad y la eficiencia de la colocación. Mediante un mantenimiento regular, una calibración correcta y una rápida resolución de problemas, se puede garantizar su funcionamiento estable a largo plazo. Para obtener información técnica más detallada, se recomienda consultar el manual oficial de ASM (n.° de pieza 03101672) o contactar al proveedor del equipo.
