একটি SMT মেশিন (সারফেস-মাউন্ট টেকনোলজি মেশিন) হল স্বয়ংক্রিয় সরঞ্জাম যা ইলেকট্রনিক উপাদানগুলিকে সরাসরি প্রিন্টেড সার্কিট বোর্ডে (PCB) মাউন্ট করার জন্য ব্যবহৃত হয়। এই মেশিনগুলি প্রতিটি SMT উৎপাদন লাইনের মূল অংশ গঠন করে, যার মধ্যে রয়েছে সোল্ডার পেস্ট প্রিন্টার, পিক-এন্ড-প্লেস মেশিন, রিফ্লো ওভেন এবং পরিদর্শন সিস্টেম। একসাথে, তারা স্মার্টফোন, স্বয়ংচালিত মডিউল এবং শিল্প নিয়ন্ত্রণ ইউনিটের মতো পণ্যগুলির জন্য উচ্চ-গতি, উচ্চ-নির্ভুলতা এবং সম্পূর্ণ স্বয়ংক্রিয় ইলেকট্রনিক সমাবেশ সক্ষম করে।
SMT মানে কি?
SMTএর অর্থসারফেস-মাউন্ট প্রযুক্তি, একটি উৎপাদন পদ্ধতি যেখানে ইলেকট্রনিক উপাদান—যাকে বলা হয়এসএমডি(সারফেস-মাউন্ট ডিভাইস)—প্রথাগত থ্রু-হোল উপাদানগুলির মতো গর্তে ঢোকানোর পরিবর্তে সরাসরি পিসিবির পৃষ্ঠে মাউন্ট করা হয়।
এই পদ্ধতিটি ড্রিলিং এর প্রয়োজনীয়তা দূর করে, বোর্ডের আকার এবং ওজন হ্রাস করে এবং অনেক বেশি সার্কিট ঘনত্ব এবং দ্রুত স্বয়ংক্রিয় উৎপাদনের সুযোগ করে দেয়।

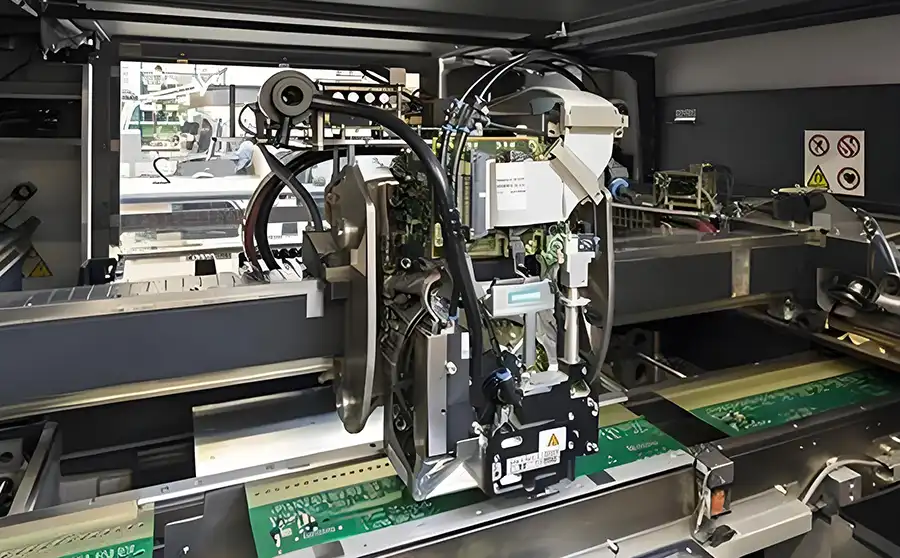

একটি SMT মেশিন কি?
আSMT মেশিনসারফেস-মাউন্ট অ্যাসেম্বলি প্রক্রিয়ায় ব্যবহৃত যেকোনো সরঞ্জামকে বোঝায়। একটি সম্পূর্ণ SMT উৎপাদন লাইনে, এর মধ্যে সাধারণত অন্তর্ভুক্ত থাকে:
সোল্ডার পেস্ট প্রিন্টার- পিসিবি প্যাডগুলিতে সোল্ডার পেস্ট প্রয়োগ করে।
পিক অ্যান্ড প্লেস মেশিন- পেস্ট করা পিসিবিতে SMD উপাদান স্থাপন করে।
রিফ্লো ওভেন- স্থায়ীভাবে উপাদানগুলিকে সংযুক্ত করার জন্য সোল্ডার পেস্ট গলে যায়।
AOI / SPI পরিদর্শন ব্যবস্থা- স্থান নির্ধারণের সঠিকতা এবং সোল্ডারের মান পরীক্ষা করুন।
অতএব, যখন লোকেরা "এসএমটি মেশিন" উল্লেখ করে, তখন তাদের অর্থ হতে পারেএক টুকরো সরঞ্জাম, অথবাসম্পূর্ণ SMT উৎপাদন লাইনপ্রেক্ষাপটের উপর নির্ভর করে।
এসএমটি মেশিন বনাম পিক অ্যান্ড প্লেস মেশিন
এই দুটি শব্দ প্রায়শই বিনিময়যোগ্যভাবে ব্যবহৃত হয়, কিন্তু এগুলি ঠিক একই নয়।
| মেয়াদ | অর্থ | ফাংশন |
|---|---|---|
| এসএমটি মেশিন | প্রিন্টার, পিক-এন্ড-প্লেস মেশিন, রিফ্লো ওভেন এবং পরিদর্শন সিস্টেম সহ সারফেস-মাউন্ট উৎপাদনে ব্যবহৃত সমস্ত মেশিনের জন্য একটি সাধারণ শব্দ। | সম্পূর্ণ SMT সমাবেশ প্রক্রিয়া কভার করে। |
| পিক অ্যান্ড প্লেস মেশিন | SMT লাইনের মধ্যে একটি নির্দিষ্ট মেশিন যা স্বয়ংক্রিয়ভাবে উপাদানগুলি তুলে নেয় এবং PCB-তে রাখে। | শুধুমাত্র স্থান নির্ধারণের ধাপটি পরিচালনা করে। |
সংক্ষেপে:
👉 প্রতিটি পিক অ্যান্ড প্লেস মেশিন একটি অংশএসএমটি লাইন, কিন্তু প্রতিটি SMT মেশিনই পিক অ্যান্ড প্লেস মেশিন নয়।
এসএমটি মেশিনের প্রকারভেদ
একটি SMT অ্যাসেম্বলি লাইনে, বিভিন্ন SMT মেশিন উৎপাদন পর্যায় এবং পণ্যের ধরণের উপর নির্ভর করে নির্দিষ্ট ভূমিকা পালন করে:
সোল্ডার পেস্ট প্রিন্টার:পিসিবি প্যাডগুলিতে সঠিকভাবে সোল্ডার পেস্ট প্রয়োগ করে।
পিক অ্যান্ড প্লেস মেশিন:উচ্চ-গতির রোবোটিক বাহু ব্যবহার করে SMD উপাদানগুলিকে অবস্থান দেয়।
রিফ্লো ওভেন:স্থায়ী বৈদ্যুতিক সংযোগ তৈরি করতে সোল্ডার পেস্ট গরম করে।
AOI / SPI পরিদর্শন মেশিন:সারিবদ্ধকরণ, অনুপস্থিত অংশ এবং সোল্ডারের মান পরীক্ষা করুন।
কনভেয়র এবং লোডার:পর্যায়গুলির মধ্যে পিসিবিগুলিকে মসৃণভাবে স্থানান্তর করুন।
ঐচ্ছিক সরঞ্জাম:এর মধ্যে রয়েছে পরিষ্কারের ব্যবস্থা, আবরণ মেশিন এবং লেজার মার্কিং সিস্টেম।
প্রতিটি ধরণের SMT মেশিন গুণমান, নির্ভুলতা এবং উৎপাদন দক্ষতা নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।

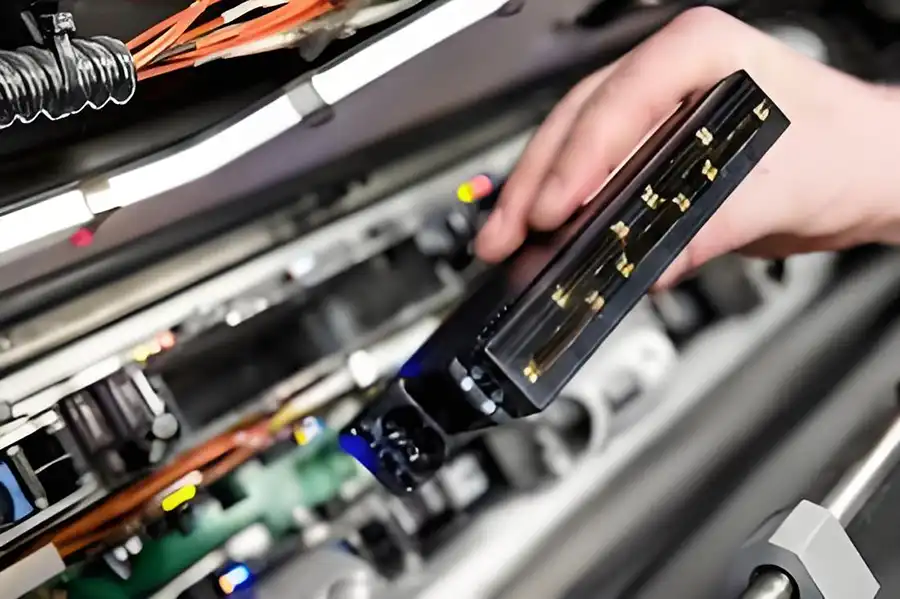

একটি SMT মেশিন কীভাবে কাজ করে
একটি সাধারণ SMT প্রক্রিয়া এই প্রধান ধাপগুলি অনুসরণ করে:
সোল্ডার পেস্ট প্রিন্টিং- একটি স্টেনসিল প্রিন্টার পিসিবি প্যাডে সোল্ডার পেস্ট জমা করে।
কম্পোনেন্ট মাউন্টিং- পিক অ্যান্ড প্লেস মেশিনটি সঠিকভাবে উপাদানগুলির অবস্থান নির্ধারণ করে।
রিফ্লো সোল্ডারিং- সোল্ডার জয়েন্টগুলিকে গলে শক্ত করার জন্য অ্যাসেম্বলিটিকে একটি রিফ্লো ওভেনে উত্তপ্ত করা হয়।
পরিদর্শন এবং পরীক্ষা – এওআই(স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন) নিশ্চিত করে যে সমস্ত উপাদান সঠিকভাবে মাউন্ট করা হয়েছে।
প্রতিটি ধাপ সুনির্দিষ্ট যন্ত্রপাতি এবং সমন্বয়ের উপর নির্ভর করে। যেকোনো ভুল সারিবদ্ধকরণ বা ভুল সোল্ডার ভলিউম সার্কিট ব্যর্থতার কারণ হতে পারে, তাই পুরো SMT সিস্টেমটি অবশ্যই সঠিকভাবে ক্যালিব্রেট এবং রক্ষণাবেক্ষণ করতে হবে।
আধুনিক এসএমটি মেশিনের মূল বৈশিষ্ট্য
আধুনিক SMT মেশিনগুলি কর্মক্ষমতা অপ্টিমাইজেশনের জন্য উন্নত গতি ব্যবস্থা, দৃষ্টি সারিবদ্ধকরণ এবং ডেটা-চালিত সফ্টওয়্যারকে একীভূত করে। সাধারণ বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
উচ্চ-গতির প্লেসমেন্ট হেডযা প্রতি ঘন্টায় হাজার হাজার উপাদান পরিচালনা করতে পারে।
দৃষ্টি ব্যবস্থাউপাদানের অবস্থান এবং স্থান নির্ধারণের নির্ভুলতা যাচাই করতে।
বুদ্ধিমান ফিডারযা রিল পরিবর্তনের সময় ডাউনটাইম কমিয়ে দেয়।
নমনীয় উৎপাদন পদ্ধতিউচ্চ-ভলিউম এবং উচ্চ-মিশ্রণ উভয় উৎপাদনকেই সমর্থন করে।
ট্রেসেবিলিটি সিস্টেমযা মান নিয়ন্ত্রণের জন্য উপাদানের তথ্য লগ করে।
এসএমটি মেশিনের দাম এবং খরচের কারণগুলি
একটি SMT মেশিনের দাম গতি, নির্ভুলতা এবং কনফিগারেশনের উপর নির্ভর করে ব্যাপকভাবে পরিবর্তিত হয়:
এন্ট্রি-লেভেল এসএমটি মেশিন:$30,000–$80,000 (প্রোটোটাইপ বা ছোট ব্যাচের রানের জন্য আদর্শ)।
মিড-রেঞ্জ এসএমটি মেশিন:$১০০,০০০–$২৫০,০০০ (নমনীয় উৎপাদনের জন্য উপযুক্ত)।
উচ্চমানের এসএমটি মেশিন:$৩০০,০০০–$৮০০,০০০+ (২৪/৭ ব্যাপক উৎপাদনে ব্যবহৃত)।
অতিরিক্ত খরচ অন্তর্ভুক্ত থাকতে পারেফিডার, অগ্রভাগ, সফটওয়্যার লাইসেন্স এবং রক্ষণাবেক্ষণ। একটি সম্পূর্ণ SMT লাইনের জন্য বাজেট করার সময়, থ্রুপুট এবং অটোমেশন স্তরের উপর নির্ভর করে মোট বিনিয়োগ $200,000 থেকে $2 মিলিয়নেরও বেশি হতে পারে।
সঠিক SMT মেশিন নির্বাচন করা
ডান নির্বাচন করাSMT মেশিনশুধু দ্রুততম বা সবচেয়ে ব্যয়বহুল মডেল কেনার কথা নয়। আদর্শ পছন্দটি আপনার উৎপাদন লক্ষ্য, পণ্য মিশ্রণ এবং দীর্ঘমেয়াদী পরিকল্পনার উপর নির্ভর করে।
একজন অভিজ্ঞ এসএমটি ইঞ্জিনিয়ার ধাপে ধাপে বিকল্পগুলি কীভাবে মূল্যায়ন করবেন তা এখানে দেওয়া হল:
১. উৎপাদনের পরিমাণ এবং গতির প্রয়োজনীয়তা
আপনার মূল্যায়ন করে শুরু করুনদৈনিক বা মাসিক আউটপুট লক্ষ্যমাত্রা.
যদি তুমি দৌড়াওব্যাপক উৎপাদনএকটি বা কয়েকটি স্থিতিশীল পণ্যের জন্য, একটিউচ্চ গতির SMT মেশিনএই মডেলগুলি প্রতি ঘন্টায় হাজার হাজার উপাদান স্থাপন করতে পারে এবং ন্যূনতম ডাউনটাইম সহ ক্রমাগত অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে।
যদি আপনার উৎপাদন অন্তর্ভুক্ত থাকেছোট ব্যাচে বিভিন্ন ধরণের PCB, তুমি পছন্দ করতে পারো একটিমাঝারি গতির বা মডুলার মেশিন। এগুলো দ্রুত সেটআপ পরিবর্তন, নমনীয় ফিডার কনফিগারেশন এবং কাজ পরিবর্তনের সময় নিষ্ক্রিয় সময় কমানোর সুবিধা প্রদান করে।
স্টার্টআপ বা নির্মাতাদের জন্য যাদেরসীমিত বাজেট, কসাশ্রয়ী মডেল—যা মাঝারি গতির সাথে দৃঢ় নির্ভুলতার ভারসাম্য বজায় রাখে —প্রায়শই বিনিয়োগের উপর সেরা রিটার্ন প্রদান করে।
সংক্ষেপে: ডেটাশিটে তাত্ত্বিক সংখ্যার পিছনে না ছুটে আপনার প্রকৃত উৎপাদন চাহিদার সাথে আপনার প্লেসমেন্টের গতি মেলান।
2. উপাদান পরিসর এবং সামঞ্জস্য
আপনার পণ্যগুলি কী ধরণের উপাদান ব্যবহার করে তা সাবধানতার সাথে দেখুন।
আধুনিক SMT মেশিনগুলিতে অতি-ছোট আকারের যেমন0201এবং01005চিপস, সেইসাথে বৃহত্তর প্যাকেজ যেমনবিজিএ, কিউএফএন, অথবাসংযোগকারী.
যদি আপনি ভবিষ্যতের ডিজাইনে আরও ফাইন-পিচ আইসি বা মাইক্রো-বিজিএ অন্তর্ভুক্ত করার আশা করেন, তাহলে এমন একটি মেশিন বেছে নিন যারউচ্চ-রেজোলিউশনের দৃষ্টি ব্যবস্থাএবংমাল্টি-নজল প্লেসমেন্ট হেডদীর্ঘমেয়াদী সামঞ্জস্য নিশ্চিত করতে।
৩. ফিডারের ক্ষমতা এবং পরিবর্তনের দক্ষতা
একটি যন্ত্রেরফিডার সিস্টেমএর নমনীয়তা এবং উৎপাদনশীলতা উভয়ই নির্ধারণ করে।
উচ্চ-ভলিউম লাইনের প্রায়শই প্রয়োজন হয়বড় ফিডার ক্ষমতাএবংমাল্টি-লেন সেটআপস্টপেজ কমাতে।
যদি আপনি ঘন ঘন পণ্যের মধ্যে পরিবর্তন করেন,দ্রুত পরিবর্তনশীল ফিডার কার্টএবংবুদ্ধিমান ফিডার স্বীকৃতিসেটআপের সময় উল্লেখযোগ্যভাবে কমাতে পারে।
কিছু উন্নত সিস্টেম এমনকি পূর্ববর্তী ফিডার লেআউটগুলি মনে রাখে, যা অপারেটরদের কয়েক মিনিটের মধ্যে উৎপাদন পুনরায় শুরু করতে সহায়তা করে।
৪. স্থান নির্ধারণের নির্ভুলতা এবং স্থিতিশীলতা
SMT-তে নির্ভুলতাই সবকিছু।
উচ্চ-ঘনত্বের বোর্ড বা সূক্ষ্ম-পিচ উপাদানগুলির জন্য, এমনকি একটি±০.০৩ মিমিস্থান নির্ধারণের ত্রুটির ফলে সোল্ডার ব্রিজিং বা সমাধিস্তম্ভ তৈরি হতে পারে।
পরীক্ষা করুনযান্ত্রিক অনমনীয়তা, দৃষ্টি সারিবদ্ধকরণের নির্ভুলতা, andসার্ভো নিয়ন্ত্রণের মানযন্ত্রের।
দীর্ঘ সময় ধরে স্থিতিশীল অপারেশন সময়ের সাথে সাথে ক্রমশ হ্রাস পাওয়া সর্বোচ্চ তাত্ত্বিক নির্ভুলতার চেয়ে বেশি মূল্যবান।
৫. সফটওয়্যার এবং নিয়ন্ত্রণ ব্যবস্থা
আধুনিক SMT মেশিনগুলিতে বুদ্ধিমান সফ্টওয়্যার থাকে যা পরিচালনা করে:
জব প্রোগ্রামিং এবং অপ্টিমাইজেশন
স্বয়ংক্রিয় উপাদান স্বীকৃতি
রিয়েল-টাইম উৎপাদন পর্যবেক্ষণ
ত্রুটি সতর্কতা এবং রক্ষণাবেক্ষণ ট্র্যাকিং
যদি আপনার কারখানাটি MES বা ERP সিস্টেম ব্যবহার করে, তাহলে নিশ্চিত করুন যে SMT মেশিনটিসরাসরি তথ্য একীভূত করাউন্নত ট্রেসেবিলিটি এবং প্রক্রিয়া নিয়ন্ত্রণের জন্য।
উচ্চ-মিশ্র উৎপাদনের জন্য, ব্যবহারকারী-বান্ধব ইন্টারফেস এবং স্বয়ংক্রিয় ফিডার সেটআপ নির্দেশিকা মানুষের ত্রুটি এবং ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করবে।
৬. রক্ষণাবেক্ষণ, পরিষেবা এবং খুচরা যন্ত্রাংশ
এমনকি সেরা SMT মেশিনেরও পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজন হবে।
কেনার আগে, যাচাই করুন যে আপনার সরবরাহকারী নিম্নলিখিতগুলি সরবরাহ করে:
স্থানীয় প্রযুক্তিগত সহায়তাদ্রুত প্রতিক্রিয়ার সময় সহ
অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের প্রশিক্ষণ
গুরুত্বপূর্ণ খুচরা যন্ত্রাংশের প্রাপ্যতাযেমন নোজেল, বেল্ট এবং সেন্সর
একটি মেশিন যা রক্ষণাবেক্ষণ করা সহজ এবং নির্ভরযোগ্য পরিষেবা দ্বারা সমর্থিত, বিভিন্ন মডেলের মধ্যে সামান্য দামের পার্থক্যের তুলনায় উৎপাদনের সময় নষ্ট হলে অনেক বেশি সাশ্রয় করতে পারে।
এসএমটি মেশিন রক্ষণাবেক্ষণ এবং ক্রমাঙ্কন
নিয়মিত রক্ষণাবেক্ষণ দীর্ঘমেয়াদী স্থিতিশীলতা এবং স্থান নির্ধারণের নির্ভুলতা নিশ্চিত করে। একটি ভালভাবে রক্ষণাবেক্ষণ করা SMT মেশিন ডাউনটাইম কমায় এবং ফলন উন্নত করে।
মূল রক্ষণাবেক্ষণের কাজগুলির মধ্যে রয়েছে:
স্থান নির্ধারণের নজল এবং দৃষ্টি লেন্স পরিষ্কার করা
কনভেয়র অ্যালাইনমেন্ট এবং ফিডার ক্যালিব্রেশন পরীক্ষা করা হচ্ছে
ফার্মওয়্যার এবং সফ্টওয়্যার ডাটাবেস আপডেট করা হচ্ছে
জীর্ণ বেল্ট, সেন্সর এবং সাকশন ফিল্টার প্রতিস্থাপন করা
±0.03 মিমি প্লেসমেন্ট নির্ভুলতা বজায় রাখার জন্য প্রধান যন্ত্রাংশ প্রতিস্থাপন বা সফ্টওয়্যার আপডেটের পরে ক্যালিব্রেশন করা উচিত।
৭. দীর্ঘমেয়াদী চিন্তা করুন
পরিশেষে, শুধু আজকের জন্য কিনবেন না - পরবর্তী তিন থেকে পাঁচ বছরের জন্য পরিকল্পনা করুন।
যদি আপনার কোম্পানি পণ্যের বৈচিত্র্য বা উচ্চতর থ্রুপুট আশা করে, তাহলে এমন একটি মেশিন বিবেচনা করুন যা সমর্থন করেভবিষ্যতের সম্প্রসারণযেমন মডুলার হেড আপগ্রেড, অতিরিক্ত ফিডার, অথবা একটি স্মার্ট উৎপাদন লাইনে ইন্টিগ্রেশন।
এসএমটি মেশিনের ভবিষ্যৎ
পরবর্তী প্রজন্মের SMT সরঞ্জামগুলি আরও স্মার্ট এবং আরও সংযুক্ত হয়ে উঠছে। মূল প্রবণতাগুলির মধ্যে রয়েছে:
এআই-সহায়তায় প্লেসমেন্ট অপ্টিমাইজেশনউন্নত নির্ভুলতার জন্য।
স্মার্ট ফিডারযা স্বয়ংক্রিয়ভাবে উপাদানগুলিকে চিনতে পারে।
রিয়েল-টাইম ডেটা ইন্টিগ্রেশনসম্পূর্ণ ট্রেসেবিলিটির জন্য MES সিস্টেম সহ।
শক্তি-সাশ্রয়ী রিফ্লো ওভেনযা বিদ্যুৎ খরচ কমায়।
ক্ষুদ্রাকৃতিকরণ সমর্থন, অতি-ছোট চিপস এবং ফাইন-পিচ প্যাকেজ পরিচালনা করা।
ইলেকট্রনিক্স উচ্চ কার্যকারিতা এবং ছোট ফর্ম ফ্যাক্টরের দিকে বিকশিত হওয়ার সাথে সাথে, SMT মেশিনগুলি উদ্ভাবন এবং উৎপাদন দক্ষতার কেন্দ্রবিন্দুতে থাকবে।
এসএমটি মেশিন সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. একটি SMT মেশিন কী করে?
একটি SMT মেশিন ইলেকট্রনিক উৎপাদনে স্বয়ংক্রিয়ভাবে PCB-তে সারফেস-মাউন্ট উপাদান স্থাপন করে এবং সোল্ডার করে।
২. একটি এসএমটি মেশিন কি পিক অ্যান্ড প্লেস মেশিনের মতো?
না। পিক অ্যান্ড প্লেস মেশিন হল SMT প্রক্রিয়ার একটি অংশ। SMT মেশিন শব্দটি SMT অ্যাসেম্বলি লাইনের সমস্ত সরঞ্জামকে বোঝাতে পারে।
৩. একটি SMT মেশিনের দাম কত?
গতি এবং নির্ভুলতার উপর নির্ভর করে, এন্ট্রি-লেভেল মডেলের জন্য দাম প্রায় $30,000 থেকে শুরু করে উচ্চ-গতির উৎপাদন ব্যবস্থার জন্য $800,000 এরও বেশি।
৪. কোন ব্র্যান্ডগুলি SMT মেশিন তৈরি করে?
জনপ্রিয় নির্মাতাদের মধ্যে রয়েছে ফুজি, প্যানাসনিক, ইয়ামাহা, জুকি, এএসএম এবং হানওয়া, প্রতিটিই বিভিন্ন উৎপাদন পরিমাণের জন্য তৈরি মেশিন সরবরাহ করে।
৫. একটি SMT মেশিন কি একাধিক ধরণের পণ্য পরিচালনা করতে পারে?
হ্যাঁ। অনেক আধুনিক SMT মেশিন দ্রুত ফিডার পরিবর্তন এবং বুদ্ধিমান সফ্টওয়্যার অপ্টিমাইজেশন সহ উচ্চ-মিশ্র, কম-ভলিউম উৎপাদন সমর্থন করে।
আSMT মেশিনএটি কেবল একটি একক সরঞ্জামের চেয়েও বেশি কিছু উপস্থাপন করে - এটি আধুনিক ইলেকট্রনিক সমাবেশের ভিত্তি।
যখনপিক অ্যান্ড প্লেস মেশিনসর্বাধিক দৃশ্যমান এবং সুনির্দিষ্ট পদক্ষেপটি সম্পাদন করে, সম্পূর্ণ SMT সিস্টেম - সোল্ডার প্রিন্টিং থেকে পরিদর্শন পর্যন্ত - নিশ্চিত করে যে প্রতিটি ইলেকট্রনিক ডিভাইস গতি, গুণমান এবং নির্ভরযোগ্যতার জন্য আজকের উচ্চ মান পূরণ করে।
