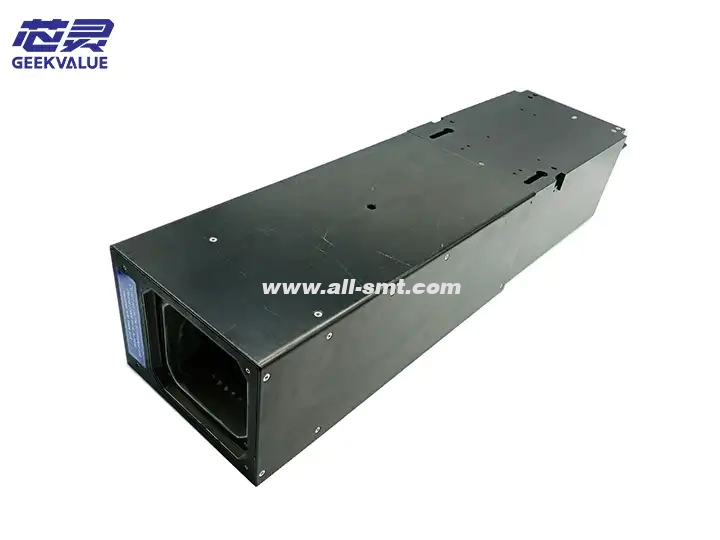

Die IC-Bestückungskopfkamera Nr. 33 (03016339) des ASM-Bestückungsautomaten ist eine wichtige visuelle Komponente für die hochpräzise Bestückung von IC-Bauteilen (wie QFP, BGA, CSP usw.). Sie ist für den IC-Bestückungskopf des Bestückungsautomaten der ASM SIPLACE-Serie geeignet. Nachfolgend finden Sie eine umfassende Analyse der Spezifikationen, Funktionen, Merkmale, Anwendungen, Fehlerbehebung, Wartung und Reparatur.
1. Spezifikationen
Artikel Detaillierte Parameter
Modell 03016339 (Nr. 33 IC-Kopfkamera)
Anwendbare Geräte der ASM SIPLACE-Serie (z. B. X4-, TX-, D-Serie)
Kameratyp: hochauflösende Industrie-Digitalkamera (CCD/CMOS)
Auflösung 2 MP – 5 MP (unterstützt 0,3 mm Feinraster-IC-Pin-Erkennung)
Bildrate 30–60 fps (Hochgeschwindigkeitsaufnahmen, geeignet für hochpräzise Platzierung)
Lichtquelle: Mehrfarbige LED-Ringlichtquelle (rotes/blaues/weißes Licht, programmierbare Steuerung)
Kommunikationsschnittstelle GigE Vision / Camera Link
Schutzart IP50 (staubdicht, geeignet für SMT-Werkstattumgebung)
Installationsmethode: Am IC-Platzierungskopf befestigt, verwendet mit Düse Nr. 33
2. Funktionen und Wirkungen
(1) Kernfunktion
Hochpräzise Identifikation von IC-Bauteilen
Erkennung der IC-Position (X/Y), des Drehwinkels (θ), der Pin-Koplanarität und der Polaritätsmarkierung.
Unterstützt 0,3 mm Fine Pitch QFP- und BGA-Lötkugelerkennung.
Montagekorrektur
Durch die Verwendung eines IC-Kopfes wird eine ultrapräzise Montage von ±15 μm erreicht (z. B. Handy-CPU, Speicherchip).
Kompensiert automatisch den Düsenaufnahmeversatz, um eine perfekte Ausrichtung zwischen BGA-Lötkugeln und PCB-Pads sicherzustellen.
Fehlererkennung
Identifizieren Sie IC-Pin-Deformationen, fehlende Kugeln, umgekehrte Polarität, Gehäuseschäden und andere unerwünschte Zustände.
(2) Anwendungsszenarien
Leiterplattenmontage mit hoher Dichte (z. B. Smartphone-Motherboards, Server und Kfz-ECUs).
Präzise IC-Montage (BGA-, QFN-, CSP-, POP-Verpackung).
3. Kernfunktionen
Funktionsbeschreibung
Ultrahochauflösender 5MP-Bildsensor, unterstützt Subpixelanalyse und gewährleistet 0,3 mm feine Stifterkennung
Multispektrale Beleuchtung Rot/Blau/Weiß-Licht einstellbar, verbessert den Kontrast von ICs aus verschiedenen Materialien (wie Kunststoffgehäuse und Metallstifte)
Schneller Autofokus. Passen Sie die Brennweite dynamisch an ICs unterschiedlicher Dicke an (z. B. dünnes CSP und dickes QFP).
Anti-Interferenz-Design Elektromagnetische Abschirmung (EMI), Anti-Vibration, Anpassung an Hochgeschwindigkeits-Montageumgebung
Modulare Wartung Linse und Lichtquelle können separat ausgetauscht werden, um die Wartungskosten zu senken
4. Häufige Fehler und Behandlungsmethoden
Fehlerphänomen Mögliche Ursache Lösung
IC-Erkennungsfehler. Abnormale Lichtquelle/Linsenverschmutzung/Kalibrierungsversatz. 1. Überprüfen Sie die LED-Helligkeit.
2. Reinigen Sie die Linse
3. Neu kalibrieren
Unscharfes Bild (Pins sind nicht klar) Fokus-Offset/Linsenverschmutzung 1. Fokus neu kalibrieren
2. Mit einem staubfreien Tuch reinigen
Kommunikationsunterbrechung (kein Bild) Loses Kabel/Oxidation der Schnittstelle 1. Stecken Sie das GigE-Kabel erneut ein
2. Ersetzen Sie das beschädigte Kabel
Großer Fehler bei der BGA-Lötkugelerkennung Ungleichmäßige Lichtquelle/falsche Algorithmusparameter 1. Passen Sie den Winkel der Lichtquelle an
2. Aktualisieren Sie die visuelle Software
Die Kamera schaltet sich aufgrund von Überhitzung automatisch ab. Schlechte Wärmeableitung/anhaltender Überlastbetrieb. 1. Überprüfen Sie den Lüfter.
2. Neustart nach Kühlpause
5. Wartungsmethoden
(1) Tägliche Wartung
Täglich: Wischen Sie die Linse und das Lichtquellenfenster vorsichtig mit einem staubfreien Tuch und Isopropylalkohol ab.
Wöchentlich: Überprüfen Sie die Kabelverbindung, um sicherzustellen, dass keine Lockerheit oder Abnutzung vorliegt.
(2) Regelmäßige Kalibrierung
Monatlich:
Verwenden Sie zur optischen Kalibrierung eine Standard-Kalibrierplatte (z. B. ASM 03016000).
Überprüfen Sie die Gleichmäßigkeit der Lichtquelle, um lokale Überhelligkeit/Überdunkelheit zu vermeiden.
Vierteljährlich: Sichern Sie die Kameraparameter, um Datenverlust zu vermeiden.
(3) Gründliche Wartung
Jährlich: Kontaktieren Sie einen offiziellen oder autorisierten ASM-Dienstleister, um:
Inspektion optischer Systeme (Linse, Sensor).
Reinigung des Kühlsystems (Lüfter, Lüftungsschlitze).
6. Reparaturideen
(1) Grundlegende Fehlerbehebung
Beobachten Sie die Statusanzeigeleuchte (grünes Licht bei Normalbetrieb, rotes Licht/Blinken bei Störung).
Überprüfen Sie das ASM SIPLACE-Systemfehlerprotokoll (z. B. „Vision Error 3301“).
(2) Hardware-Reparatur
Austausch von Teilen:
Linse ist stark verschmutzt → Ersetzen Sie die optische Linsenbaugruppe (ASM P/N: 03016340).
LED-Lichtquelle ist beschädigt → Ersetzen Sie das Ringlichtmodul (ASM P/N: 03016341).
Firmware-Upgrade:
Aktualisieren Sie den Kameratreiber und den Bildalgorithmus über den ASM Service Hub.
(3) Professionelle Unterstützung
Wenn der Fehler nicht behoben werden kann, wenden Sie sich an den technischen Support von ASM oder ein autorisiertes Reparaturzentrum, um eine Beschädigung des IC-Kopfes durch Fehlbedienung zu vermeiden.
