Kasutatud ASM AD838 stantsliimimismasina ostujuhend | 12 ostueelset kontrolli

Kasutatud ASM AD838 stantsliimimismasin võib hinnapakkumises näida puudulik, kuid pärast kohaletoimetamist võib see siiski põhjustada olulisi kvalifitseerimisviivitusi.Kõige suurema riskiga probleemid ei ole tootefotol sageli ilmsed: puuduvad düüsid, mittetäielik kiibi käsitsemine, sobimatud kanduritööriistad, kontrollimata nägemise kalibreerimine, toetamata tarkvara, kättesaamatud varukoopiad või tehase vastuvõtutest, mis tõestab ainult seda, et masin saab sisse lülituda.

Kas pakkumist kirjeldatakse kuiASM AD838 stantsliimimismasin, üksAD838 stantsliimimismasin, üksASM bondervõi kindralstantsliimimismasin, sõltub tegelik toodangu väärtus pakutava seadme täpsest konfiguratsioonist. Platvormi nimi on ainult esimene kontrollpunkt.

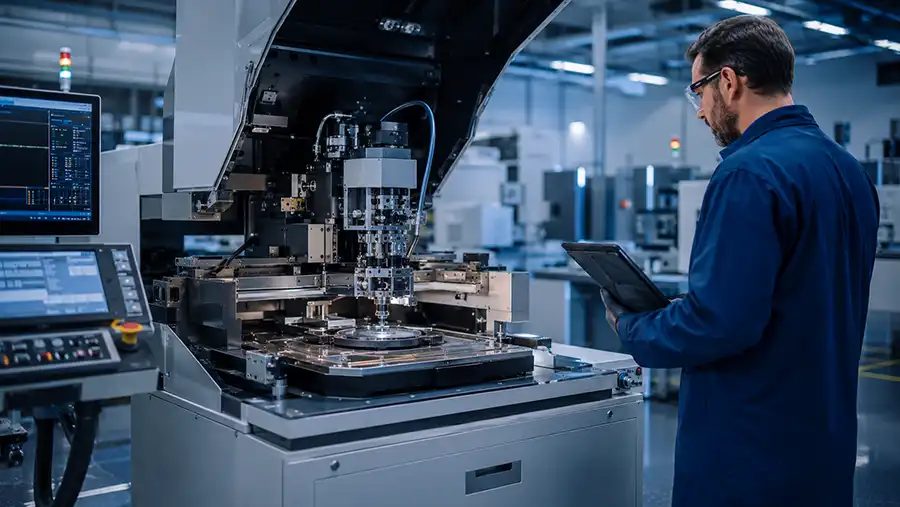

See ostujuhend selgitab 12 kontrolli, mida inseneri- ja hankemeeskonnad peaksid enne kasutatud ASM AD838 stantsliimimismasina saatmiseks, paigaldamiseks ja tootmiseks kvalifitseerimiseks heakskiitmist läbima.

Lühidalt: Mida tuleks enne kasutatud ASM AD838 stantsliimimismasina ostmist kontrollida?

Enne kasutatud ASM AD838 stantsliimimismasina ostmist kontrollige masina täpset identiteeti, kiipide ja kandurite käsitsemise seadistust, liimimispea konfiguratsiooni, tööriistade inventuuri, materjaliprotsessi mooduleid, nägemise seisukorda, kontrolleri ja tarkvara olekut, renoveerimistõendeid, FAT-i ulatust, kasulikke nõudeid, varuosade plaani ja projekti kogumaksumust.

• Ärge heaks kiitke AD838 masinat ainult seetõttu, et see näeb välja puhas.

• Ärge eeldage, et kõigil AD838-perekonna masinatel on sama kiip, alus, tööriistad või protsessivõimekus.

• Ärge eeldage, et originaaldüüsid või kinnitusdetailid ühilduvad uue matriitsi või aluspinna marsruudiga.

• Ärge käsitlege tühja liikumisvideot protsessiks valmisoleku tõendina.

Miks ASM AD838 nimesilt ei ole piisav

Kasutatud pooljuhtseadmetes identifitseerib masina nimesilt platvormiperekonna, kuid see ei kinnita, et pakutav süsteem toetab kavandatud rakendust. ASM AD838 masin võib erineda teisest AD838 seadmest kiipide käsitsemise, kandjate käsitsemise, sidestuspea seadistamise, materjaliprotsessi moodulite, kaamera konfiguratsiooni, tööriistakomplekti, kontrolleri genereerimise ja tarkvarakeskkonna poolest.

See muutub eriti oluliseks siis, kui ostja asendab olemasolevat kiipide liimimise seadet või valmistab ette uut LED-i, fotoonika, optoelektroonika või pooljuhtide montaažiprotsessi. Masin, mis oli varem ühe toote jaoks konfigureeritud, võib vajada uusi tööriistu, kinnitusvahendeid, tarkvara seadistamist või materjalimooduleid, enne kui see saab toetada teist toodet.

Hanke põhimõte:Osta kontrollitud konfiguratsioon, mitte ainult ASM AD838 mudelinime.

12 kontrolli enne kasutatud ASM AD838 stantsliimimismasina ostmist

1. Kinnitage täpne mudeli-, variandi- ja seerianumber

Alustage masina nimesildist, seerianumbrist, tootmisaastast (kui see on olemas) ja täielikust mudeli tähistusest. Ärge eeldage, et AD838, AD838L, AD838L-Plus ja AD838L-G2 on omavahel asendatavad kirjeldused.

Küsige selgeid fotosid nimeplaadist, masina välispinnast, töötlemispiirkonnast, sidestuspeast, kiipide käsitsemisalast, juhtkapist ja kõigist kaasasolevatest lisatarvikutest. Füüsiline masin peaks vastama kirjalikule hinnapakkumisele.

• Täpne mudeli tähistus

• Seerianumber ja masina identifitseerimisandmed

• Tootmise genereerimine või kontrolleri genereerimine

• Paigaldatud protsessimoodulid

• Komplektis tööriistad, söötjad, kinnitusdetailid ja tarvikud

2. Sobitage masin kavandatud stantsi kinnitamise protsessiga

Enne masina seisukorra hindamist määratlege sihtprotsessi marsruut. Selgitage, kas rakenduses kasutatakse epoksüüdkiipide kinnitamist, doseerimist, stantsimist, kiibi ümberpööramist, LED-kiibi paigutamist, fotoonika montaaži, kandjapõhist paigutamist, kiibi tasemel ülesvõtmist või muud rakenduspõhist järjestust.

Oluline küsimus pole mitte ainult see, kas masin suudab stantsi paigutada, vaid ka see, kas pakutav konfiguratsioon suudab täita vajaliku ahela alates stantsi allikast kuni materjali ettevalmistamise, üleskorjamise, joondamise, paigutamise, kontrolli ja mahalaadimiseni.

3. Vahvlite, rõngaste ja materjalide käitlemise ülevaade

Kiipide käsitsemine on ASM AD838 kiibiühendaja üks olulisemaid konfiguratsioonivaldkondi. Kontrollige toetatud kiibi suurust, kiibi raami stiili, rõnga seisukorda, laiendaja ühilduvust, kiibi allika konfiguratsiooni ja saadaolevat laadimis- või mahalaadimisriistvara.

Kui protsessis kasutatakse kandikuid, vahvlipakke, Gel-Pak®-e, kandjaid, ribasid, paate või kohandatud hoidikuid, küsige üksikasjalikku käitlemismoodulite loendit. Puuduvad materjali käitlemise riistvarad võivad paigaldamist edasi lükata isegi siis, kui masin ise töötab.

4. Kontrollige kandja, aluspinna ja kinnitusdetaili ühilduvust

Vastuvõttev aluspind või kandja on sama oluline kui kiibi allikas. Kasutatud AD838 võib sisaldada tööriistu ühe aluspinna mõõtme või kinnitusviisi jaoks, kuid mitte teise jaoks.

Enne ostmist kinnitage sihtmaterjali suurus, paksus, materjal, positsioneerimismeetod, küttevajadus ja füüsiline stabiilsus. Võrrelge neid nõudeid kaasasolevate kanduriistade, kinnitusplaatide, alusmaterjali töölaudade ja joondusviidetega.

5. Kontrollige liimimispea ja tööriista ühenduskohti

Liimpea konfiguratsioon määrab, kuidas masin stantsi valib, positsioneerib ja asetab. Küsige paigaldatud pea, tööriistahoidiku, düüsi liidese, väljutussüsteemi, jõuga seotud seadistuse, kuumutusvõimaluste ja kõigi pöörlemis- või spetsiaalse paigutuse funktsioonide kirjalikku kirjeldust.

Masin võib olla mehaaniliselt komplektne, kuid sellest võivad puududa protsessi seisukohalt kriitilised tõstevahendid, paigutusdüüsid, väljutusnõelad või kalibreerimisvahendid, mida on vaja kavandatud toote jaoks.

• Liimipea tüüp ja töötingimused

• Tööriistahoidiku ja otsiku liides

• Tõste- ja väljutusriistade inventar

• Kütte- või termilise töötlemise tööriistad, kui see on kohaldatav

• Lisatud kalibreerimisviited ja seadistustööriistad

6. Kinnitage doseerimis-, stantsimis- või materjali ettevalmistamise moodulid

Paljud stantside kinnitamise protsessid nõuavad enamat kui lihtsalt paigutamist. Masin võib vajada doseerimist, stantsimist, liimi käitlemist, voolutamist, kastmist, kuumutamist või muud materjali ettevalmistamise funktsiooni.

Küsige kinnitust selle kohta, millised moodulid on paigaldatud, kas need töötavad ja kas need vastavad nõutavale materjali marsruudile. Platvorm, mis saab matriitse paigutada, võib siiski olla sobimatu, kui protsessi materjali ettevalmistamise osa puudub või on ühildumatu.

7. Kontrollige nägemist, kaamerat ja joondusvõimet

Paigaldatud kaamerad ei tõesta automaatselt, et masin suudab sihtmärgi joondamise ülesannet toetada. Nägemisvõime sõltub optikast, valgustusest, vaateväljast, fookusest, tarkvarast, kalibreerimisolekust ning kiibi ja aluspinna füüsikalistest omadustest.

Paluge tarnijal demonstreerida kujutise omandamist, võrdlusandmete tuvastamist ja korratavat joondamisjärjestust. Võimaluse korral kasutage kontrolli ajal representatiivseid kiibi-, aluspinna- või joondamisproove.

8. Vaadake üle kontrolleri, arvuti ja tarkvara taastamine

Masin võib küll normaalselt sisse lülituda, kuid sellel puuduvad ikkagi kasutatavad varukoopiad, valikufailid, kontrolleri tugi, parameetrifailid, taastekandjad või tehniline dokumentatsioon. See tekitab installimise ja hilisema tõrkeotsingu ajal märkimisväärse riski.

Taotlege teavet tööstusarvuti, kontrolleri riistvara, liikumiskaartide, sisend-/väljundkonfiguratsiooni, masina tarkvara, lubatud valikute, saadaolevate varukoopiate, häirete ajaloo ja taastamisprotseduuri kohta.

9. Küsige, mida "renoveeritud" tegelikult hõlmab

Sõnarenoveeritudvõib tähendada kõike alates kosmeetilisest puhastusest kuni dokumenteeritud mehaanilise taastamise, kalibreerimise, kulunud komponentide vahetamise, kontrolleri remondi, tarkvara taastamise ja funktsionaalse testimiseni.

Küsi kirjalikku renoveerimistööde ulatust, mis näitab, mida kontrolliti, puhastati, parandati, asendati, kalibreeriti ja testiti. Samuti küsi, mis on ulatust välja jäetud.

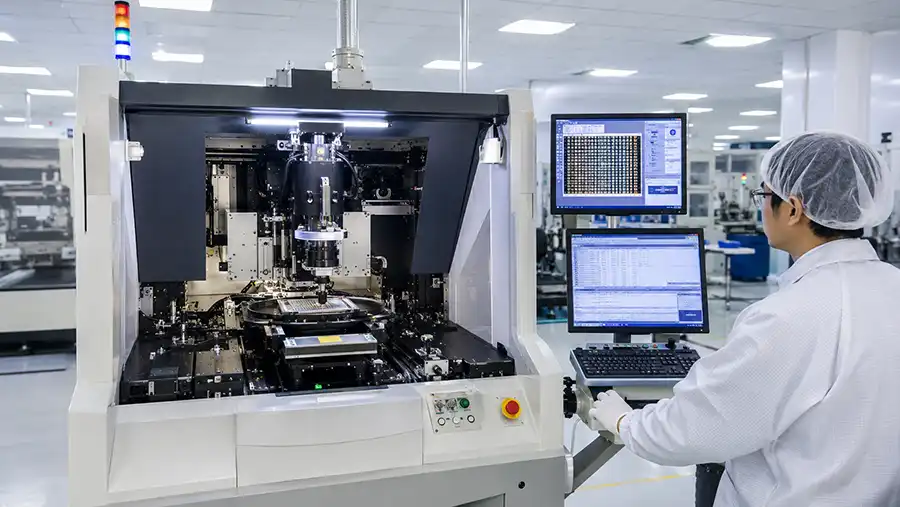

10. Määratlege reaalne tehase vastuvõtutest

Kasulik FAT peaks kontrollima enamat kui ainult masina käivitamist ja tühja telje liikumist. See tuleks enne saatmist kokku leppida ja see peaks kajastama hinnapakkumises sisalduvat tegelikku konfiguratsiooni.

11. Kinnitage paigaldus- ja utiliidinõuded

Ärge oodake tarnimiseni, et kinnitada elektritoidet, suruõhku, vaakumit, väljatõmbeventilatsiooni, võrguühendust, puhasruumi keskkonda, paigaldusjalajälge, põrandakoormust ja transpordivõimalust.

Enne saadetise kinnitamist küsige masina mõõtmeid, kasuliku teabe üksikasju, paigaldusjooniseid, pakkimismõõtmeid ja vajalikke tõstmis- või positsioneerimisjuhiseid.

12. Arvutage projekti kogumaksumus, mitte ainult masina hind

Kasutatud ASM-stantsliimimismasina ostuhind on vaid üks osa projekti maksumusest. Tööriistad, kinnitusdetailid, saatmine, kindlustus, paigaldus, varuosad, tarkvara taastamine, kalibreerimine, tehniline tugi, katsematerjalid ja kvalifitseerimise aeg võivad tegelikku eelarvet oluliselt muuta.

Kallim seade, millel on õiged käsitsemismoodulid, dokumenteeritud tööriistad, kontrollitud kontrolleri seisukord ja oluline FAT-loend, võib olla väiksema riskiga investeering kui odavam masin, millel puuduvad protsessi seisukohalt olulised komponendid.

7 ohumärki kasutatud ASM AD838 stantsbonderi pakkumises

1. Seerianumber puudub või mudeli identifitseerimine on ebaselge.

2. Fotod ei vasta kirjalikule masina konfiguratsioonile.

3. Tööriistu, otsikuid ega kinnitusvahendeid ei pakuta.

4. Selge kiibi, kandja või aluspinna käsitsemise kirjeldus puudub.

5. Ainus tõestus on koormamata liikumisvideo.

6. Tarkvara varukoopiat, kontrolleri teavet ega dokumentatsiooni ei ole kaasas.

7. FAT-i ulatus on ebamäärane või ei vasta tsiteeritud protsessimoodulitele.

Lõplik ostusoovitus

Kasutatud ASM AD838 stantsliimimismasin võib olla praktiline investeering, kui masina täpne konfiguratsioon vastab kavandatud stantside kinnitusviisile ning projekt sisaldab selget tööriistade, tarkvara, kontrolli ja FAT-plaani.

Enne makse või saadetise kinnitamist kontrollige masina identiteeti, kiibi käsitsemist, aluspinna käsitsemist, sidestuspead, tööriistu, nägemiskomplekti, kontrolleri olekut, renoveerimise ulatust ja vastuvõtutesti kriteeriume. See vähendab sobimatu installikonfiguratsiooniga sobiva platvormi ostmise riski.

Seotud ASM-i stantsliimimise ressursid

• ASM AD838 vs BESI vs K&S Die Bonderi võrdlusjuhend

• Avastage stantsliimimisseadmeid

• Sirvi saadaolevaid BESI stantsliimimisseadmeid

Korduma kippuvad küsimused kasutatud ASM AD838 stantsliimimismasina ostmise kohta

Kas kõik ASM AD838 stantsliimimisseadmed on konfigureeritud ühtemoodi?

Ei. Kasutatud ASM AD838 masinad võivad erineda kiipide käsitsemise, kandemoodulite, sidestuspea seadistuse, tööriistade, nägemispaketi, protsessi riistvara, kontrolleri genereerimise ja tarkvara konfiguratsiooni poolest.

Mida tuleks kasutatud AD838 stantsliimimismasina puhul kõigepealt kontrollida?

Alustage täpse mudeli, seerianumbri, füüsilise konfiguratsiooni, kaasasolevate käitlusmoodulite, liimimispea, tööriistade laoseisu, kontrolleri oleku ja saadaoleva dokumentatsiooniga.

Kas ASM-stantsliimimismasina ostmiseks piisab masina sisselülitusvideost?

Ei. Sisselülitusvideo võib küll näidata põhitegevust, kuid see ei kinnita tööriistade ühilduvust, materjalide käsitsemist, nägemisteravuse joondamist, protsessivalmidust ega tarkvara taastamist.

Miks on originaalsed AD838 tööriistad olulised?

Originaaltööriistad võivad olla olulised, kuna düüsid, väljutustööriistad, kinnitusdetailid ja kalibreerimisviited võivad olla spetsiifilised matriitsi suuruse, aluspinna vormingu või protsessi marsruudi suhtes. Neid tuleb siiski kavandatud rakenduse suhtes kontrollida.

Mida peaks ASM AD838 tehase vastuvõtutest sisaldama?

Kasulik FAT peaks hõlmama masina identiteedi kontrollimist, ohutuskontrolle, liikumist, liimimispea tööd, nägemise ülevaatust, materjali käitlemist, tööriistade kinnitust, tarkvara olekut ja representatiivset protsessijärjestust, kui sobivad materjalid on saadaval.

Kas kasutatud ASM AD838 masinat saab installida ilma tarkvara varukoopiateta?

Paigaldamine võib olla võimalik, kuid projekti risk suureneb ilma varukoopiate, taastekandjate, masina parameetrite, lisavarustusfailide ja tehnilise dokumentatsioonita.

Mis on kasutatud AD838 projekti suurim varjatud kulu?

Levinud varjatud kulude hulka kuuluvad puuduvad tööriistad, kinnitusdetailid, käitlusmoodulid, kontrolleri taastamine, varuosad, paigaldustugi, kalibreerimine, projekteerimisaeg ja kvalifitseerimisega seotud viivitused.

Kas vajate ASM AD838 konfiguratsiooni ülevaadet?

Jaga masina fotosid, seerianumbrit, kiibi suurust, kiibi või kandja formaati, aluspinna üksikasju, materjali marsruuti, saadaolevaid tööriistu ja sihttasemel tootmistingimusi. Kasulik hindamine algab tegeliku protsessinõude ja pakutava masina füüsilise konfiguratsiooniga.
