Siemens HS Series patch machine circuit imprimé panne méthode de révision

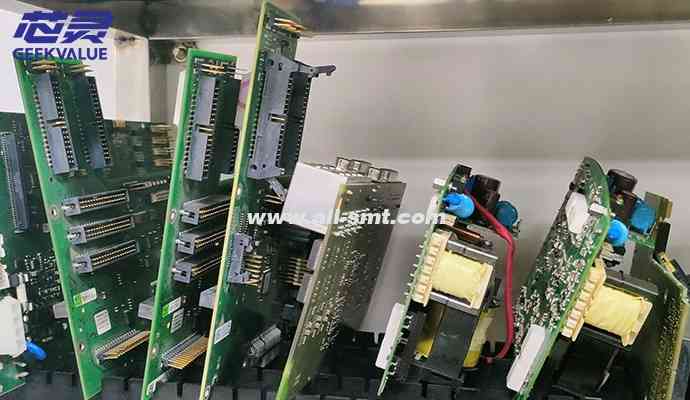

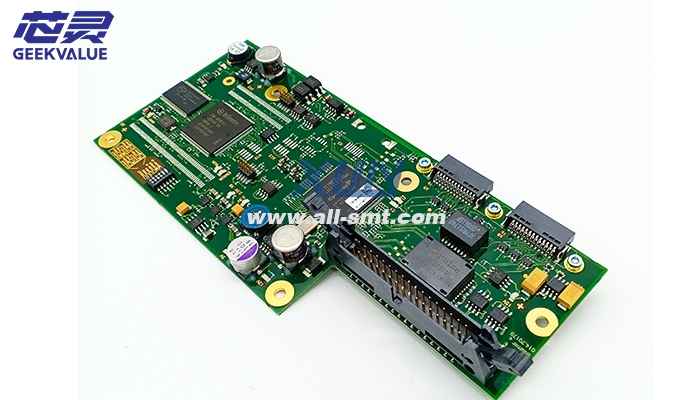

La machine de patch Siemens HS Series est un équipement de patch avancé largement utilisé dans l'industrie de la fabrication électronique. Cependant, même les appareils les plus fiables peuvent échouer. Cet article se concentrera sur la façon d'inspecter et de réparer la carte du patch HS Series machine en cas de panne pour assurer le bon fonctionnement de l'équipement.

1. Étapes de dépannage

1. Recueillir des informations sur l'échec: Tout d'abord, l'opérateur doit enregistrer le phénomène d'échec de la plaque de la machine à patch, tel que le message d'erreur sur l'écran d'affichage, l'équipement ne peut pas démarrer, etc. Dans le même temps, veillez à vérifier s'il y a des bruits inhabituels ou de la fumée.

2. Mettez hors tension et confirmez la sécurité: Assurez - vous que la machine de placement est hors tension et hors tension avant d'effectuer toute opération de maintenance. Ceci afin d'éviter tout risque d'électrocution et de protéger l'appareil contre d'autres dommages.

3. Inspection visuelle: vérifiez la plaque de la machine à patch pour les dommages physiques évidents, tels que les points de soudure desserrés, l'expansion du condensateur, etc. Si c'est le cas,

Il est recommandé de remplacer une partie endommagée ou toute la carte.

4. Nettoyage et purge: utilisez des brosses et des pistolets non statiques pour nettoyer soigneusement la poussière et la saleté de la carte. Cela permet d'éviter les courts - circuits et autres problèmes causés par la poussière.

5. Reconnectez et vérifiez le connecteur: vérifiez que le connecteur sur la carte est bien connecté. Si vous trouvez un connecteur desserré ou déplacé, reconnectez - le

Utilisez les outils appropriés pour vous assurer que la connexion est solide.

6. Vérifiez l'alimentation: utilisez un multimètre ou un voltmètre pour vérifier si la tension d'alimentation requise pour la carte est normale. Assurer la puissance

La tension d'alimentation est conforme aux spécifications de l'équipement. Une tension trop élevée ou trop basse peut entraîner une défaillance de la carte.

7. Vérifiez les composants du circuit : utilisez un multimètre ou un testeur de circuit pour vérifier le bon fonctionnement des composants du circuit. Vérifiez si les composants tels que les résistances,

Les condensateurs et les inductances sont normaux. Si des composants du circuit sont endommagés ou défectueux, il est recommandé de les remplacer.

8. Vérification du logiciel : Si le problème est dû à un problème logiciel, vérifiez le logiciel de contrôle de la machine de placement. Vérifiez la version du logiciel.

est correct et essayez de réinstaller le logiciel ou de mettre à jour vers la dernière version.

9. Mise à jour du micrologiciel : Parfois, la défaillance de la carte de la machine de placement peut être due à un problème de micrologiciel. Vérifiez la version du micrologiciel de l'appareil et

essayez une mise à niveau du firmware pour résoudre le problème.

2. Méthode de réparation de la carte

1. Remplacer les composants endommagés : Si vous constatez qu'un composant de la carte est endommagé, vous pouvez essayer de le remplacer. Veillez à utiliser des composants.

avec les mêmes spécifications que les originaux, et manipulez-les avec précaution afin de ne pas endommager d'autres composants ou cartes.

2. Ressoudage : Si vous constatez des soudures desserrées ou un mauvais contact, vous pouvez les ressouder. Utilisez des outils et des techniques de soudage appropriés pour garantir une soudure de qualité.

3. Contactez le fournisseur ou les experts en maintenance : Si aucune des méthodes ci-dessus ne permet de résoudre le problème, il est recommandé de contacter le fournisseur de la machine de placement.

ou un organisme de maintenance professionnel. Ils assureront un service de réparation professionnel et pourront être amenés à remplacer la carte mère dans son intégralité.

en conclusion:

Lorsque la carte de la machine de placement de la série Siemens HS tombe en panne, le problème peut être déterminé en vérifiant la tension d'alimentation, les composants du circuit et le logiciel.

Si vous identifiez les composants défectueux, vous pouvez essayer de les remplacer ou de ressouder les points de soudure. Si le défaut ne peut être réparé, il est recommandé de contacter

Contactez le fournisseur ou un réparateur pour toute réparation ultérieure. Lors de la maintenance, veillez à la sécurité de l'opération afin d'éviter d'endommager d'autres composants ou cartes.
