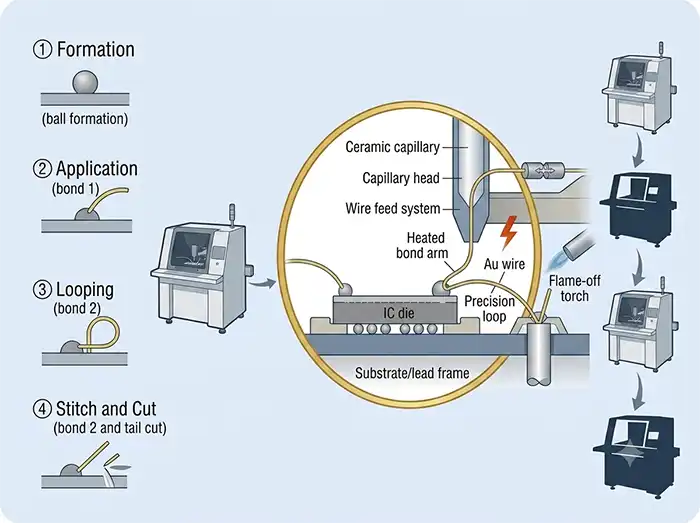

Tel Bağlayıcı Maşın və ASM Tel Bağlama Texnologiyası Platforması

ASM, xüsusilə də IC yığımı və arxa istehsal proseslərində istifadə olunan yüksək dəqiqlikli tel birləşdirmə sistemlərində qabaqcıl yarımkeçirici qablaşdırma avadanlıqlarında əsas texnologiya təminatçısı kimi geniş şəkildə tanınır.

Onun tel bağlayıcı platformaları, avtomobil elektronikası, yüksək performanslı hesablama (HPC) və qabaqcıl qablaşdırma tətbiqlərində kritik tələbləri dəstəkləyən silikon çipləri və substrat materialları arasında yüksək sürətli və yüksək dəqiqlikli qarşılıqlı əlaqə təmin etmək üçün hazırlanmışdır.

Ənənəvi bağlayıcı sistemlərdən fərqli olaraq, ASM tel bağlayıcı həlləri çoxoxlu hərəkət nəzarətini, real vaxt rejimində görmə uyğunluğunu və adaptiv bağlayıcı qüvvə nəzarətini birləşdirir və ultra incə meydança mühitlərində sabit istehsala imkan verir.

ASM AERO tel bağlayıcısı2.5D inteqrasiyası, yüksək sıxlıqlı qarşılıqlı əlaqə (HDI) və yeni nəsil yarımkeçirici cihazlar kimi qabaqcıl qablaşdırma qovşaqları üçün hazırlanmış ASM bağlantı arxitekturasının növbəti nəslini təmsil edir.

Əsas texnologiya üstünlüklərinə aşağıdakılar daxildir:
- Mikron səviyyəli dəqiqliklə ultra yüksək dəqiqlikli hərəkət nəzarəti
- Avtomatik uyğunlaşdırma korreksiyası üçün qabaqcıl görmə sistemi
- İncə tel tətbiqləri üçün sabit termosəs birləşmə
- Kütləvi istehsal mühitləri üçün yüksək məhsuldarlıq qabiliyyəti
- Avtomobil səviyyəli etibarlılıq standartları üçün proses sabitliyi

Yarımkeçirici arxa uc istehsalında, qablaşdırma strukturundan, elektrik performans tələblərindən və istehsal xərcləri hədəflərindən asılı olaraq müxtəlif yapışdırma texnologiyalarından istifadə olunur. İstehsal xətti üçün düzgün avadanlıq seçərkən bu sistemlər arasındakı fərqləri anlamaq vacibdir.

Kateqoriya	Tel Bağlayıcı	Bonder	Çevirici Çip Bonder
Əsas Funksiya	Çip yastıqlarını incə yapışdırıcı məftil istifadə edərək substrata birləşdirir	Şrifti substrata və ya qurğuşun çərçivəyə yerləşdirir və bərkidir	Çevrilmiş çipi lehimləmə qabarcıqları və ya mis dirəklərdən istifadə edərək birbaşa bərkidir
Qarşılıqlı Əlaqə Metodu	Telin bağlanması (Au / Cu / Al tel)	Yapışqan və ya epoksi qəlib əlavəsi	Qabarma əsaslı birbaşa əlaqə
Proses Mürəkkəbliyi	Orta, yüksək dərəcədə optimallaşdırılmış yetkin proses	Avtomatlaşdırma səviyyəsindən asılı olaraq aşağıdan orta səviyyəyə qədər	Yüksək, dəqiq uyğunlaşdırma və qabaqcıl proses nəzarəti tələb edir
Dəqiqlik tələbi	Mikron səviyyəli bağlanma dəqiqliyi	Orta yerləşdirmə dəqiqliyi	İncə səs birləşmələri üçün ultra yüksək dəqiqlik
Tipik Tətbiqlər	IC qablaşdırma, LED, avtomobil elektronikası	Modul yığımında çip yerləşdirilməsi	Yüksək performanslı hesablama, qabaqcıl qablaşdırma, 2.5D/3D inteqrasiya
Texnologiyanın Yetkinliyi	Yüksək yetkin və geniş istifadə olunur	Yetkin və qənaətcil	İnkişaf etmiş və sürətlə inkişaf edən
Xərc Səviyyəsi	Orta	Aşağıdan orta səviyyəyə	Yüksək

Əsas fikir:
Məftil birləşdirməsi, dəyəri, etibarlılığı və prosesin yetkinliyi arasındakı tarazlığa görə yarımkeçirici istehsalında ən geniş yayılmış birləşmə üsulu olaraq qalır. Bununla belə, flip çip və штамп birləşdirmə texnologiyaları, performans sıxlığının vacib olduğu qabaqcıl qablaşdırma mühitlərində getdikcə daha çox istifadə olunur.

Əksər istehsal mühitlərində bu texnologiyalar bir-birini istisna etmir, lakin müxtəlif qablaşdırma mərhələlərində və məhsul kateqoriyalarında birlikdə mövcuddur.

Qabaqcıl yarımkeçirici qablaşdırmada bütün tel birləşdirmə sistemləri eyni səviyyədə dəqiqlik, sürət və proses sabitliyi təmin etmir. ASM AERO yüksək sıxlıqlı və qabaqcıl qablaşdırma tətbiqləri üçün hazırlanmış yeni nəsil platformanı təmsil edir, standart tel birləşdiricilər isə adətən ümumi IC yığımı üçün istifadə olunur.

Xüsusiyyət	ASM AERO Tel Bağlayıcı	Standart Tel Bağlayıcı
Hədəf Tətbiqi	Qabaqcıl qablaşdırma (2.5D / 3D IC, HPC, avtomobil dərəcəli çiplər)	Ümumi IC qablaşdırma və standart yarımkeçirici cihazlar
Dəqiqlik Səviyyəsi	Qabaqcıl hizalama korreksiyası ilə ultra yüksək dəqiqlik	Standart mikron səviyyəli dəqiqlik
Hərəkətə Nəzarət Sistemi	İnkişaf etmiş çox oxlu adaptiv hərəkət sistemi	Ənənəvi hərəkət idarəetmə arxitekturası
Görmə Sistemi	Yüksək qətnaməli real vaxt adaptiv görmə uyğunlaşması	Standart görmə uyğunlaşdırma sistemi
Proses Sabitliyi	Ultra incə səth və mürəkkəb substratlar üçün optimallaşdırılmışdır	Ənənəvi qablaşdırma prosesləri üçün sabitdir
Ötürmə Qabiliyyəti	Qabaqcıl istehsal xətləri üçün optimallaşdırılmış yüksək sürətli	Konfiqurasiyadan asılı olaraq orta və yüksək
Tipik İstifadə	Qabaqcıl yarımkeçirici fabriklər və OSAT-lar	Əsas yarımkeçirici qablaşdırma müəssisələri

Əsas fikir:
ASM AERO sistemləri, dəqiq sıxlığın, siqnal bütövlüyünün və proses sabitliyinin vacib olduğu yeni nəsil yarımkeçirici qablaşdırma üçün xüsusi olaraq hazırlanmışdır. Standart tel bağlayıcıları, səmərəli və yüksək həcmli istehsal mühitləri üçün geniş istifadə olunur.

Uzunmüddətli yarımkeçirici istehsal mühitlərində tel birləşdirici maşınlar yüksək sürətli, yüksək tezlikli mexaniki dövriyyə altında işləyir. Zamanla müəyyən komponentlər təbii olaraq parçalanır və birləşmənin sabitliyinə, məhsuldarlıq sürətinə və proses ardıcıllığına təsir göstərə bilər.

İstehsal mühitlərində müşahidə olunan ümumi problemlərə aşağıdakılar daxildir:

- Qeyri-sabit bağlayıcı qüvvəyə və ya qeyri-sabit ilgək əmələ gəlməsinə səbəb olan bağlayıcı başlıq aşınması - Qalıq yığılması və ya düzgün olmayan təmizləmə dövrləri nəticəsində kapilyar çirklənmə - Bağlama zamanı yastığın qeyri-dəqiq yerləşdirilməsi ilə nəticələnən görmə sisteminin uyğunsuzluğu - Sürtünmə dəyişikliyi və ya makara gərginliyinin balanssızlığı nəticəsində yaranan naqil qidalanma qeyri-sabitliyi - Davamlı istehsalda bağlayıcı enerji ardıcıllığına təsir edən istilik sürüşməsi

Bu problemlər adətən birdən-birə ortaya çıxmır, lakin tədricən proses sabitliyinə təsir göstərir və görünən nasazlıq baş verməzdən əvvəl məhsuldarlıqda incə dalğalanmalara səbəb olur.

Aşağıdakı sahələrdə müntəzəm profilaktik təmir tələb olunur:
- Bağlama başlığının kalibrlənməsi və aşınma yoxlaması - Dövr sayına əsaslanan kapilyar dəyişdirmə cədvəli - Görmə sisteminin hizalanmasının yoxlanılması - Naqillərin qidalanma yolunun təmizlənməsi və gərginliyin tənzimlənməsi - Bağlama mühitində temperatur sabitliyinin monitorinqi

Yüksək həcmli yarımkeçirici istehsalında sabit bir əlaqə keyfiyyətinin qorunması, təkcə maşının işindən deyil, profilaktik təmir strategiyasından daha çox asılıdır.

Tel yapışdırıcının seçilməsi yalnız spesifikasiya müqayisəsi prosesi deyil, həm də istehsal sabitliyinə, cihaz uyğunluğuna və uzunmüddətli istehsal xərclərinə nəzarətə əsaslanan bir qərardır.

Faktiki yarımkeçirici istehsal planlaşdırmasında adətən aşağıdakı amillər qiymətləndirilir:

1. Yapışma sürəti və ötürmə qabiliyyəti tələbi
Yüksək həcmli IC çıxışı olan istehsal xətləri, mövqe dəqiqliyindən və ya döngə tutarlılığından ödün vermədən sabit yüksək sürətli bağlama qabiliyyəti tələb edir.

2. Tel materialının uyğunluğu
Müxtəlif tətbiqlər qızıl (Au), mis (Cu) və ya alüminium (Al) tel tələb edir. Material seçimi birbaşa yapışma temperaturuna, qüvvə nəzarətinə və uzunmüddətli etibarlılığa təsir göstərir.

3. Dəqiqlik və proses pəncərəsinin sabitliyi
Qabaqcıl qablaşdırma mikron səviyyəli uyğunlaşdırma dəqiqliyi tələb edir. Sabit bir proses pəncərəsi çox vaxt pik maşın spesifikasiyasından daha vacibdir.

4. Avtomatlaşdırma səviyyəsi və istehsal mühiti
Kütləvi istehsal mühitlərində tam avtomatlaşdırılmış sistemlərə üstünlük verilir, yarıavtomatik sistemlər isə adətən AR-GE və ya az həcmli istehsalda istifadə olunur.

5. Tətbiq ssenarisi və cihaz növü
Tələblər standart IC qablaşdırması, avtomobil güc cihazları və 2.5D/3D inteqrasiyası kimi qabaqcıl qablaşdırma strukturları arasında əhəmiyyətli dərəcədə dəyişir.

6. Həyat dövrü xərclərinin nəzərə alınması
İlkin maşın investisiyasından əlavə, texniki xidmət xərcləri, istehlak olunan hissələrin mövcudluğu və dayanma riski də ümumi mülkiyyət dəyərində (TCO) nəzərə alınmalıdır.

Təcrübədə bir çox istehsalçı avadanlıqları yalnız spesifikasiyalara deyil, həm də uzunmüddətli istehsal sabitliyinə və xidmət dəstəyi qabiliyyətinə əsasən seçir.
