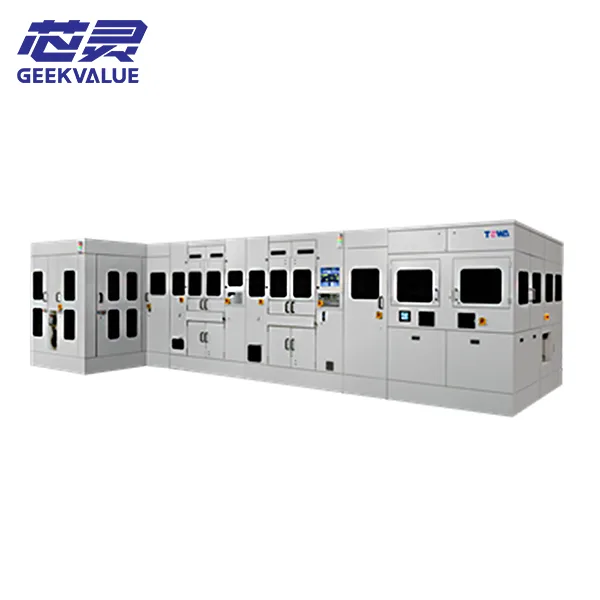

Maszyna formująca Towa CPM1180

Główne założenie Towa CPM1180 jest jasne: to system formowania kompresyjnego zaprojektowany specjalnie do masowej produkcji wielkoformatowych opakowań panelowych (PLP). Jego głównym celem konstrukcyjnym jest rozwiązanie kluczowego problemu branżowego w sektorze zaawansowanych opakowań: „jak efektywnie i ekonomicznie pakować podłoża wielkoformatowe”.

**CPM1180: Zasady techniczne i struktura**

Sercem maszyny CPM1180 jest technologia formowania kompresyjnego — proces zasadniczo różniący się od procesu formowania wtryskowego stosowanego w omówionej wcześniej serii Y:

**Formowanie kompresyjne:** W tym procesie płynna lub granulowana żywica jest najpierw wprowadzana do gniazda formy; następnie wióry lub podłoże są zanurzane w żywicy, dociskane i utwardzane. Proces ten wykazuje szczególnie wyraźne zalety wraz ze wzrostem wymiarów obudowy, skutecznie zabezpieczając delikatne złote druty i zapewniając hermetyzację bez pustych przestrzeni.

**Kluczowa konstrukcja:** System wykorzystuje opatentowaną konstrukcję „Cavity Down”. Mówiąc najprościej, konstrukcja ta ustawia gniazdo formy (powierzchnię formowania) w dół podczas procesu enkapsulacji. Ta konfiguracja skutecznie wykorzystuje grawitację, wspomagając przepływ żywicy od góry do dołu, zapewniając tym samym wyjątkową równomierność rozprowadzenia żywicy na podłożach wielkoformatowych – kluczową innowację technologiczną niezbędną do uzyskania wysokiej jakości rezultatów formowania.

**CPM1180: Najważniejsze cechy funkcjonalne**

Wartość propozycji CPM1180 najlepiej obrazuje kilka kluczowych cech, zwłaszcza przełomowe możliwości w zakresie wymiarów paneli i przepustowości przetwarzania.

**Możliwość pakowania w ultradużym formacie (główna zaleta):** To najważniejsza zaleta systemu CPM1180. System obsługuje zautomatyzowane przetwarzanie podłoży o maksymalnym rozmiarze 625 mm x 620 mm. Ta możliwość nie tylko znacznie przewyższa specyfikację 320 mm x 320 mm swojego poprzednika, CPM1080, ale także umożliwia formowanie płytek o średnicy 18 cali (450 mm). Co więcej, w trybie ręcznym lub półautomatycznym, system może obsługiwać jeszcze większe podłoża, osiągając wymiary do 660 mm x 620 mm. Dzięki enkapsulacji większej powierzchni podłoża w jednym cyklu – a tym samym zwiększeniu liczby chipów produkowanych w jednostce czasu – system osiąga znaczną redukcję kosztów jednostkowych.

**Wysokiej precyzji, wysokiej jakości opakowanie:** Dzięki synergistycznemu połączeniu struktury „Cavity Down” i jednolitego mechanizmu dozowania granulowanej żywicy, system ten osiąga znaczące ulepszenia zarówno pod względem jakości formowania, jak i stabilności procesu.

**Konstrukcja modułowa:** System charakteryzuje się modułową architekturą, która umożliwia elastyczną regulację wydajności poprzez dodawanie lub usuwanie modułów, oferując tym samym większą elastyczność konfiguracji, aby sprostać zróżnicowanym wymaganiom produkcyjnym. Niskie straty materiału i czysta produkcja: Urządzenie wykorzystuje wstępnie pocięte folie separujące; w porównaniu z poprzednimi produktami, ta konstrukcja pozwala zaoszczędzić około 25% materiałów eksploatacyjnych na cykl formowania i umożliwia niemal zerową generację odpadów w procesie formowania, co czyni go wysoce przyjaznym dla środowiska.

Podstawowe specyfikacje modeli serii CPM1180

Jako dojrzała platforma produktowa, CPM1180 oferuje różne konfiguracje, zaprojektowane tak, aby sprostać szerokiemu zakresowi wymagań – od prac badawczo-rozwojowych i prototypowania po produkcję masową na dużą skalę. Aby ułatwić szybkie porównanie, zestawiłem podstawowe możliwości każdego modelu w poniższej tabeli:

Model urządzenia | Tryb pracy | Kluczowe cechy | Maksymalny rozmiar podłoża | Typowe scenariusze zastosowań

CPM1180

(W pełni automatyczne) | W pełni automatyczne | Automatyczne formowanie ultradużych podłoży, struktura „Cavity Down”, automatyczne podawanie żywicy | 625 mm x 620 mm | Produkcja masowa na dużą skalę dla opakowań panelowych (PLP)

CPM1180

(Półautomatyczny) | Półautomatyczny | Formowanie ultradużych podłoży, rewolucyjna redukcja kosztów, automatyczne podawanie żywicy, ręczne ładowanie podłoża | 660 mm x 620 mm | Produkcja seryjna paneli wielkoformatowych, równoważenie efektywności kosztowej z elastycznością operacyjną

CPM1180

(Ręczny) | Ręczny | Możliwość podwójnego zastosowania (wafle/duże panele), wyjątkowa opłacalność, produkcja o dużej różnorodności/małych wolumenach, ręczne ładowanie zarówno podłoży, jak i płytek | 625 mm x 620 mm (Panel) /

φ450mm (Wafer) | Formowanie wafli 18-calowych, prototypowanie badawczo-rozwojowe, produkcja małoseryjna

Uwaga: „Maksymalny rozmiar podłoża” podany w tabeli reprezentuje oficjalne specyfikacje. Mogą występować rozbieżności danych między niektórymi modelami ze względu na różnice w konkretnych procesach lub standardach pomiarowych; dlatego ostateczne specyfikacje należy potwierdzić w drodze bezpośrednich konsultacji.

Scenariusze zastosowań i unikalne zalety

Moduł CPM1180 został opracowany specjalnie w celu rozwiązania kluczowych problemów branży, a jego wartość jest najwyraźniej widoczna w konkretnych scenariuszach zastosowań:

Skierowane na opakowania nowej generacji: Sprzęt ten został zaprojektowany z myślą o producentach podłoży panelowych, a jego główną zaletą jest możliwość pomocy branży w „rozwoju technologii pakowania przy jednoczesnej redukcji kosztów”.

Bezpośrednie rozwiązywanie problemów z odkształceniami: W procesach pakowania wielkopowierzchniowego podłoża – takie jak wielkoformatowe nośniki do pakowania w technologii FOWLP (Fan-Out Wafer-Level Packaging) lub PLP – są podatne na odkształcenia. Ręczne ładowanie jest żmudnym zadaniem; jednak w pełni zautomatyzowany model CPM1180 zapewnia stabilne i zautomatyzowane przenoszenie materiałów dzięki opatentowanemu, szybkiemu i sztywnemu systemowi robotycznemu – co stanowi klucz do rozwiązania krytycznych wąskich gardeł w produkcji masowej.

Wydajność to podstawa: wraz ze wzrostem obszaru pakowania, złożoność zarządzania wydajnością rośnie wykładniczo. Konstrukcja „Cavity Down” zapewnia równomierne wypełnienie żywicą dużych podłoży, zapobiegając w ten sposób poważnym wadom, takim jak puste przestrzenie; modułowa konstrukcja gwarantuje niezawodność sprzętu nawet podczas długotrwałych okresów intensywnej pracy.

Pozycjonowanie przyszłościowe: od CPM1080 do CPM1180

Z perspektywy serii produktów, CPM1180 można postrzegać jako „wielkoformatowy wariant” CPM1080, który spełnia kluczowe zadanie, jakim jest umożliwienie masowej produkcji pakietów panelowych (PLP) w klasie 625 mm x 620 mm. Uzupełnieniem serii CPM jest model „CPM1080-HP” z najwyższej półki – model zaprojektowany specjalnie z myślą o wymaganiach najnowocześniejszych technologii heterogenicznej integracji pakietów, takich jak HBM, 2,5D, 3D i Chiplety.

W związku z tym, zdaniem firmy Towa, strategiczne pozycjonowanie maszyny CPM1180 różni się wyraźnie od pozycjonowania maszyny CPM1080-HP: ta druga koncentruje się na pokonywaniu technicznych przeszkód związanych z precyzją, charakterystycznych dla technologii pionierskich, takich jak Chiplets, podczas gdy CPM1180 koncentruje się przede wszystkim na umożliwieniu produkcji na dużą skalę i przy niskich kosztach w obszarze PLP.

Streszczenie

Podsumowując, Towa CPM1180 to system formowania tłocznego, dostosowany do masowej produkcji wielkoformatowych opakowań panelowych (PLP). Dzięki trzem kluczowym filarom technologicznym – możliwości pakowania bardzo dużych podłoży, konstrukcji Cavity Down oraz równomiernemu dozowaniu żywicy granulowanej – skutecznie rozwiązuje on problemy związane z wydajnością, jakością i wydajnością, nieodłącznie związane z opakowaniami wielkoformatowymi.
