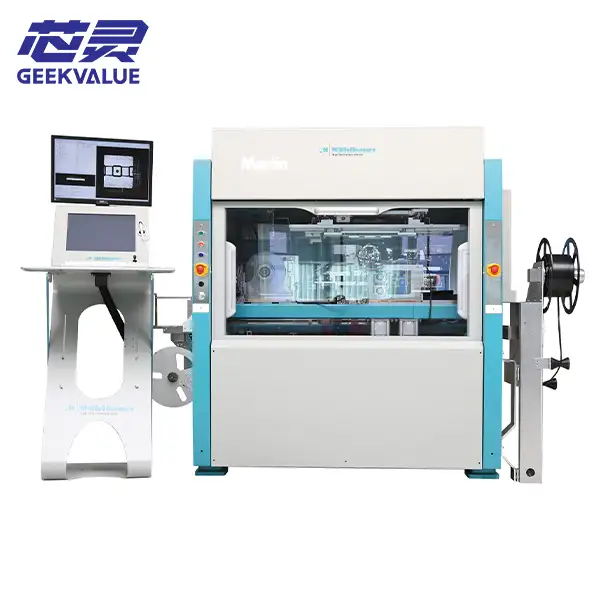

Тестовий обробник Mühlbauer DS Merlin 60000

Основні характеристики з першого погляду

Основні розміри DS Merlin 60000

Годинні показники продуктивності: до 55 000 мікросхем (режим стрічки/котушки/перегортання), підтримка різних інших конфігурацій

Застосовуваний розмір чіпа: мінімум 0,2 мм x 0,4 мм, товщина лише 80 мкм

Основні застосування: сортування мікросхем: пластина-стрічка, пластина-панель тощо.

Підтримка процесу: Підтримує процеси з перевернутими та неперевернутими чіпами

Точність розміщення: ±30 мкм

Деталі основних технологій

Запатентована система захоплення та розміщення з двома колесами

DS Merlin 60000 відходить від традиційної конструкції склеювальної машини з використанням кількох незалежних склеювальних головок, застосовуючи нову структуру, яка об'єднує викидач матриці та колесо захоплення та розміщення в один блок. В її основі лежить запатентована система захоплення та розміщення, що включає два обертові колеса. Ця інновація зменшує зайві рухи, забезпечуючи точне та швидке самовирівнювання транспортування, що є ключем до досягнення рекордних швидкостей виробництва.

100% автоматизований оптичний контроль (AOI) з 6 сторін

На відміну від традиційного в галузі підходу «сортування на повній швидкості з подальшим вибірковим контролем», DS Merlin 60000 все ще може виконувати 100% комплексний контроль усіх шести сторін кожного чіпа з максимальною швидкістю 55 000 шт./год. Його система зору оснащена камерою з роздільною здатністю щонайменше 4 мегапікселі, здатною виявляти дефекти розміром від 5 до 10 мкм, і підтримує кілька режимів контролю, включаючи видиме світло, інфрачервоне (ІЧ) та лазерне випромінювання канавок. Це забезпечує підвищену пропускну здатність, зберігаючи при цьому надійну якість.

Високоефективна автоматизація та переналаштування

Автоматичне самокалібрування (ASAS): Автоматично вимірює та записує положення та розмір кожного чіпа на пластині, а також автоматично коригує шлях транспортування відповідно, повністю замінюючи традиційні ручні налаштування. Додатковий ARC (автоматичний змінювач котушок) дозволяє змінювати стрічку без зупинки машини.

Просте та інтуїтивно зрозуміле керування: оптимізований інтерфейс людина-машина (HMI) пришвидшує програмування та вивчення нових продуктів.

Основні сценарії застосування: DS Merlin 60000 особливо підходить для застосувань, що вимагають надзвичайно великого обсягу виробництва за найнижчою собівартістю одиниці продукції, і є основним обладнанням для таких застосувань:

Основні компоненти побутової електроніки: датчики смартфонів, мікросхеми керування живленням (PMIC), мікросхеми RFID/NFC тощо.

Драйвери для світлодіодів та дисплеїв: сортування великої кількості міні-світлодіодних чіпів.

Автомобільна електроніка: Стандартизовані мікросхеми керування для великої кількості елементів керування кузовом, склопідйомників тощо.

Інтернет речей (IoT): датчики, модулі Bluetooth/Wi-Fi тощо.

**Основні переваги**

Це обладнання є центральним елементом ліній масового виробництва, головним чином завдяки таким ключовим характеристикам:

**Рекордна продуктивність**: Завдяки унікальній системі захоплення та розміщення з двома колесами та оптимізованому потоку матеріалу, він обробляє мікрочіпи зі швидкістю до 55 000 у/год, встановлюючи галузевий стандарт швидкості у своєму класі. Порівняно з попередніми моделями, документально підтверджені дані свідчать про те, що виробничі витрати на основні модулі обладнання можна зменшити на 20%.

**Надійний контроль якості**: Він виконує 100% повну перевірку всіх шести сторін кожного чіпа — навіть на надвисоких швидкостях — тим самим забезпечуючи високий рівень продуктивності в умовах масового виробництва.

**Комплексна підтримка процесів**: Він підтримує широкий спектр форматів матеріалів, включаючи перекидні, неперекидні, стрічки та котушки, а також пластини/панелі, і сумісний з процесами зняття стрічки-носія, ефективно задовольняючи різноманітні виробничі вимоги.

**Автоматизована зміна лінії та готовність до Індустрії 4.0**: Його автоматизована система самокалібрування забезпечує безперебійну та швидку зміну продукції. У поєднанні з додатковим програмним забезпеченням MB PALAMAX® вона також забезпечує 100% повне відстеження матеріалів та виробничих даних.

**Низька загальна вартість володіння (CoO):** Порівняно з попередніми моделями, його інноваційний дизайн та нижчі витрати на матеріали на рівні одиниць забезпечують швидшу окупність інвестицій (ROI).

**Широка ринкова перевірка**: Маючи понад 450 встановлених пристроїв по всьому світу, система заслужила широку довіру клієнтів у всьому світі.

**Короткий виклад**

Філософія проектування MB DS Merlin 60000 надзвичайно проста: довести швидкість виробництва до абсолютної межі, безкомпромісно дотримуючись стандартів якості. Це не універсальна машина, розроблена для лабораторної точності або для високоякісного, дрібносерійного виробництва; це радше «Король виробничої ефективності» — оптимізована спеціально для сценаріїв виробництва окремих продуктів у великих обсягах. Для підприємств зі складання та тестування напівпровідників, яким потрібне надвелике виробництво за найнижчою можливою собівартістю одиниці продукції, DS Merlin 60000 є безперечно переконливим еталоном як ефективності, так і економічної вигідності.
