Ano ang SMD?

ASurface-Mount Device (SMD)ay isang elektronikong sangkap na idinisenyo upang direktang i-mount sa ibabaw ng isang naka-print na circuit board (PCB). Hindi tulad ng tradisyonal na through-hole na mga bahagi na nangangailangan ng mga drilled hole, ang mga SMD ay inilalagay at ibinebenta sa mga flat copper pad. Ang pamamaraang ito ay nakakatipid ng espasyo, nagpapababa ng timbang, at nagbibigay-daan sa mga disenyo ng high-density na circuit. Ang teknolohiya ng SMD ay naging pundasyon ng modernong electronics dahil pinapayagan nito ang paggamit ng awtomatikong pagpupulongpick-and-place na mga makina, na nagpoposisyon ng libu-libong bahagi nang may bilis at katumpakan. Kasama sa mga karaniwang SMD ang mga resistor, capacitor, diode, transistor, at integrated circuit, na lahat ay nasa pang-araw-araw na device tulad ng mga smartphone, laptop, at kagamitang medikal.

Pag-unawa sa SMD Technology

Kahulugan ng Surface-Mount Device (SMD)

AnSMDay isang miniaturized na bahagi na na-optimize para sasurface-mount technology (SMT). Dumating ang mga device na ito nang walang mahabang lead; sa halip, gumagamit sila ng mga maikling metal na contact na direktang nakalagay sa mga solder pad. Ang kanilang compact size ay nagbibigay-daan sa mga inhinyero na magkasya ng mas maraming circuit sa mas maliliit na PCB, na mahalaga para sa modernong portable electronics.

Ang Pagkakaiba sa pagitan ng SMD at Through-Hole Technology

Ang mga through-hole na bahagi ay nangangailangan ng pagbabarena ng mga butas sa PCB, na kumukonsumo ng espasyo at nililimitahan ang flexibility ng disenyo. Ang mga bahagi ng SMD, sa kabaligtaran, ay direktang nakakabit sa ibabaw. Ang pagbabagong ito ay makabuluhang nagpapataas ng density ng bahagi at binabawasan ang mga gastos sa pagmamanupaktura. Halimbawa, ang isang smartphone na may milyun-milyong transistor ay maaari lamang umiral dahil sa mga proseso ng pagpupulong ng SMD at SMT.

Bakit Naging Pamantayan sa Industriya ang SMD

Ang teknolohiya ng SMD ay nakakuha ng katanyagan noong 1980s, nang ang mga tagagawa ay naghanap ng mga paraan upang maliitin ang mga produkto habang pinapabuti ang pagganap. Ang automated na pagpupulong gamit ang mga pick-and-place machine ay ginawang cost-effective ang mass production ng SMD. Ngayon, higit sa 90% ng mga electronic assemblies sa buong mundo ang umaasa sa SMT, na ginagawang pandaigdigang pamantayan ang mga bahagi ng SMD.

Kasaysayan at Ebolusyon ng SMD

Mga Unang Araw ng PCB Assembly

Bago ang SMD, ang mga electronic assemblies ay malaki at hindi gaanong mahusay. Gumamit ang mga inhinyero ng through-hole na teknolohiya upang ma-secure ang mga bahagi na may mahabang lead. Bagama't malakas ang mekanikal, nililimitahan ng mga assemblies na ito ang density ng disenyo at pinabagal ang produksyon.

Transition mula Through-Hole to SMD noong 1980s

Ang paglipat patungo sa consumer electronics ay lumikha ng pangangailangan para sa mas maliit, mas magaan, at mas murang mga device. Ito ay humantong sa pagpapakilala ngteknolohiya sa ibabaw-mount. Ang mga tagagawa ng Hapon ay kabilang sa mga unang nagpatibay ng SMT, na mabilis na nagpapatunay ng mga benepisyo nito sa mga telebisyon, radyo, at mga sistemang pang-industriya.

Mga Makabagong Pag-unlad sa SMT

Ang mga linya ng produksyon ng SMT ngayon ay gumagamit ng mga high-speed pick-and-place machine na may kakayahang maglagay ng higit sa 100,000 mga bahagi kada oras. Advancedmga sistema ng paningintiyakin ang katumpakan kahit na may mga microscopic na bahagi, habang ang reflow soldering ay nagbibigay ng pare-pareho, mataas na kalidad na mga koneksyon. Ang kumbinasyon ng mga bahagi ng SMD at awtomatikong pagpupulong ay patuloy na nagtutulak sa electronics patungo sa miniaturization at kahusayan.

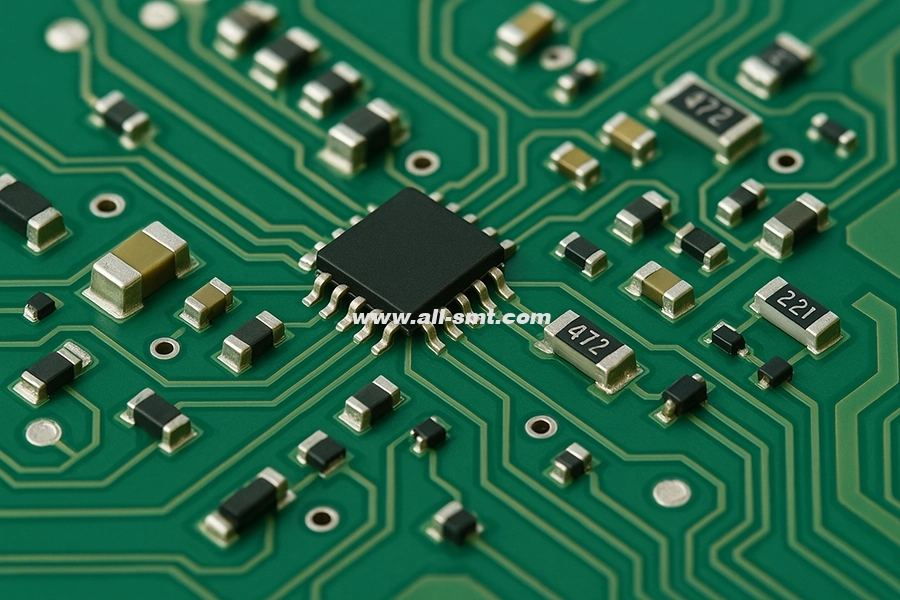

Mga Uri ng SMD Components

Mga SMD Resistor

Kinokontrol ng mga resistor ng SMD ang kasalukuyang daloy sa mga circuit. Ang mga ito ay minarkahan ng mga numerical code (hal., 103 = 10kΩ). Ang kanilang compact na disenyo ay nagbibigay-daan sa madaling paglalagay sa mga PCB, na sumusuporta sa parehong analog at digital system.

Mga SMD Capacitor

Ang mga kapasitor ay nag-iimbak at naglalabas ng enerhiya. Sa anyo ng SMD, lumilitaw ang mga ito bilang maliliit na hugis-parihaba na bloke, karaniwang gawa sa ceramic o tantalum. Pinapatatag ng mga ito ang boltahe at sinasala ang ingay sa mga smartphone, computer, at power supply.

SMD Diodes

Kinokontrol ng SMD diodes ang kasalukuyang direksyon. Malawakang ginagamit ang mga ito sa rectification, signal protection, at light emission (LEDs). Ang kanilang maliit na sukat ay nagbibigay-daan sa pagsasama sa mga compact na aparato nang hindi sinasakripisyo ang pagiging maaasahan.

Mga SMD Transistors

Ang mga transistor ay kumikilos bilang mga switch o amplifier. Sa SMD format, pinapagana nila ang pamamahala ng kuryente at pagpoproseso ng signal sa portable electronics. Ang mga modernong processor ay umaasa sa bilyun-bilyong maliliit na transistor na ito.

SMD Integrated Circuits (ICs)

Ang mga pinagsama-samang circuit ay mga kumplikadong assemblies ng transistors, resistors, at capacitors sa loob ng isang pakete. Ginagawa ng mga SMD IC ang mga microcontroller, processor, at memory chip na nagtutulak ng advanced na teknolohiya.

Mga Espesyal na Bahagi ng SMD

Kasama sa iba pang mga espesyal na bahagi ang mga inductors, quartz crystals, at LEDs. Ang bawat isa ay gumaganap ng isang papel sa kontrol ng dalas, pag-iimbak ng enerhiya, o visual signaling. Pinapahusay ng kanilang mga bersyon ng SMD ang pagganap habang binabawasan ang mga kinakailangan sa espasyo.

Mga Code at Laki ng SMD Package

Mga Karaniwang SMD Code

Nakikilala ang mga bahagi ng SMD ayon sa mga laki ng pakete, gaya ng0402, 0603, 0805, at 1206. Ang mga numero ay kumakatawan sa haba at lapad sa hundredths ng isang pulgada. Halimbawa, ang isang 0603 risistor ay may sukat na 0.06 × 0.03 pulgada.

Paano Magbasa ng SMD Markings

Gumagamit ang maliliit na bahagi ng mga numeric o alphanumeric code. Ang mga resistor ay madalas na nagpapakita ng tatlong-digit na mga numero, habang ang mga diode at transistor ay maaaring may dalawang-titik na mga code. Ang mga datasheet ay mahalaga para sa tumpak na pagkakakilanlan.

Mga Pamantayan ng Package sa Mga Manufacturer

Karamihan sa mga tagagawa ay sumusunod sa mga internasyonal na pamantayan tulad ng JEDEC at IPC. Tinitiyak nito ang pagiging tugma at ginagawang mas madali ang pagkuha sa mga supplier. Ang mga inhinyero ay maaaring magdisenyo ng mga PCB nang may kumpiyansa, alam na ang mga bahagi ay malawak na magagamit.

Mga Bentahe ng Paggamit ng SMD

Mas Maliit na Footprint at Magaan

Mga bahagi ng SMDbawasan ang laki at bigat ng mga elektronikong kagamitan. Ang isang smartphone ay magiging imposible na may napakalaki na through-hole resistors at capacitors.

Mas Mabilis na Pagpupulong gamit ang Mga Pick-and-Place Machine

Ang awtomatikong paglalagay ay nagbibigay-daan sa libu-libong bahagi na mai-mount kada oras. Ang mga pick-and-place machine ay naging backbone ng mga linya ng produksyon ng SMT, na naghahatid ng parehong bilis at katumpakan.

Mas Mataas na Pagganap at Integridad ng Signal

Ang mas maiikling mga daanan ng kuryente ay nagbabawas ng inductance at resistensya, na nagpapabuti sa pagganap ng mataas na dalas. Ito ay kritikal para sa mga wireless na device at mabilis na komunikasyon ng data.

Double-Sided PCB Mounting Capability

Dahil ang mga SMD ay hindi nangangailangan ng mga drilled hole, ang mga bahagi ay maaaring i-mount sa magkabilang panig ng PCB. Dinodoble nito ang magagamit na espasyo at sumusuporta sa mga disenyong mas mataas ang density.

Mga Hamon ng SMD Technology

Mga kahirapan sa Manu-manong Paghihinang at Pag-aayos

Habang ang mga makina ay nag-iipon ng mga SMD nang mahusay, ang manu-manong muling paggawa ay mahirap. Ang kanilang maliit na sukat ay nangangailangan ng mga mikroskopyo at mga tool sa katumpakan para sa paghihinang.

Mga Isyu sa Heat Sensitivity at Reflow

Ang mga SMD ay umaasa sa reflow soldering. Kung ang mga profile ng temperatura ay hindi tama, ang mga bahagi ay maaaring mag-crack o mabigo. Dapat maingat na subaybayan ng mga tagagawa ang mga ikot ng pag-init.

Mga Hamon sa Pagkilala Dahil sa Maliit na Sukat

Ang mga marka ng SMD ay kadalasang maliit o wala. Ang mga inhinyero ay umaasa sa mga datasheet, mga tool sa pag-magnify, at mga pamamaraan ng pagsubok upang matiyak ang tamang paggamit ng bahagi.

Mga Application ng SMD sa Modern Electronics

Consumer Electronics

Ang mga smartphone, tablet, laptop, at mga naisusuot ay lubos na umaasa sa mga bahagi ng SMD. Ang kanilang compact size ay ginagawang posible ang mga slim design habang tinitiyak ang mataas na functionality.

Automotive at Aerospace Application

Gumagamit ang mga modernong sasakyan ng mga SMD sa mga unit ng kontrol ng engine, sensor, at infotainment system. Nakikinabang ang kagamitan sa aerospace mula sa kanilang magaan at mataas na pagiging maaasahan ng pagganap.

Mga Medical Device at IoT Hardware

Mula sa mga pacemaker hanggang sa mga wireless monitoring device, ginagawa ng mga SMD ang mga produktong medikal at IoT na mas maliit, mas matalino, at mas mahusay sa enerhiya.

Industrial Equipment at Robotics

Ang mga automation system, robotics, at pang-industriya na kontrol ay lahat ay gumagamit ng mga SMD para sa tumpak na operasyon at tibay sa hinihingi na mga kapaligiran.

Proseso ng Paggawa ng SMD

Ang proseso ng pagmamanupaktura ng mga asembliyang nakabase sa SMD ay umaasa sa advanced na automation at mahigpit na kontrol sa kalidad. Hindi tulad ng mga tradisyonal na pamamaraan na lubos na nakadepende sa manu-manong paghihinang, ang produksyon ng SMD ay halos ganap na awtomatiko. Tinitiyak nito ang parehong mataas na bilis at pare-pareho ang kalidad.

Mga Pagsasaalang-alang sa Disenyo at Layout ng PCB

Ang proseso ay nagsisimula saDisenyo ng PCB. Gumagamit ang mga inhinyero ng mga tool sa computer-aided design (CAD) upang lumikha ng mga layout na na-optimize para sa mga surface-mount na bahagi. Ang bawat pad, trace, at via ay pinlano na humawak ng tumpak na mga kinakailangan sa kuryente. Dahil maliit ang mga bahagi ng SMD, dapat isaalang-alang ng mga panuntunan sa disenyo ang spacing, solder mask clearance, at thermal relief. Ang mga pagkakamali sa yugtong ito ay maaaring humantong sa pagkabigo sa panahon ng pagpupulong, kaya ang maingat na simulation at pagsubok ay mahalaga.

Pick-and-Place Machine sa SMT Assembly

Kapag handa na ang PCB, lilipat ang produksyon sa awtomatikong pagpupulong.Mga makinang pick-and-placeay ang puso ng mga linya ng SMT. Pinipili nila ang mga bahagi ng SMD mula sa mga reel, tray, o tubo, at inilalagay ang mga ito sa PCB na may katumpakan ng micrometer. Ang mga high-speed na makina ay kayang humawak ng mahigit 100,000 placement kada oras, habang ang mga mid-range na machine ay perpekto para sa small-batch o prototype run. Ang mga makinang ito ay umaasamga sistema ng paninginupang itama ang pagkakahanay, tinitiyak na ang bawat bahagi ay perpektong nakaupo sa pad nito bago maghinang.

Mahahalagang Pick-and-Place Machine Parts at Accessories

Ang mga pick-and-place machine ay epektibo lamang kapag ipinares sa tamamga accessories.

• Mga feeder: Magbigay ng mga bahagi mula sa mga reel, stick, o tray. Iba't ibang feeder ang umiiral para sa tape, bulk, at vibratory na paraan ng supply.

• Mga nozzle: Mga espesyal na tool sa pagsipsip na nakakapit sa mga bahagi ng iba't ibang laki at hugis. Ang ilang mga makina ay awtomatikong nagpapalit ng mga nozzle depende sa bahagi.

• Mga Sistema ng Paningin: Mga camera at optical system na gumagabay sa paglalagay, sinisiyasat ang pagkakahanay, at binabawasan ang mga error.

• Mga conveyor: Ilipat ang mga PCB sa pagitan ng mga yugto ng linya ng pagpupulong.

• Mga Tool sa Pag-calibrate: Tiyakin ang katumpakan sa pamamagitan ng pagpapanatili ng pagkakahanay ng makina at katumpakan ng feeder.

Ang bawat accessory ay gumaganap ng isang mahalagang papel. Kung walang maaasahang mga feeder at nozzle, kahit na ang pinakamahusay na makina ay hindi makakamit ang mga pare-parehong resulta.

Proseso ng Reflow Soldering

Pagkatapos ng pagkakalagay, lilipat ang PCB sa areflow oven. Dito, ang solder paste na inilapat nang mas maaga ay natutunaw at nagbubuklod sa mga bahagi sa board. Ang oven ay sumusunod sa isang maingat na kinokontrol na profile ng temperatura na may mga yugto ng preheating, soaking, reflow, at cooling. Ang katumpakan ay mahalaga: ang sobrang pag-init ay maaaring makapinsala sa mga sensitibong SMD, habang ang underheating ay nagdudulot ng mahinang mga joint ng solder.

Quality Control at Inspeksyon

Upang matiyak ang pagiging maaasahan, nag-aaplay ang mga tagagawa ng maraming pamamaraan ng inspeksyon:

• AOI(Awtomatikong Optical Inspection)sinusuri kung may naliligaw o nawawalang mga bahagi.

• X-ray Inspeksyonnakakakita ng mga nakatagong solder joint defect, lalo na sa ilalim ng BGAs (Ball Grid Arrays).

• In-Circuit Testing (ICT)nagpapatunay ng pagganap ng kuryente.

Sama-sama, tinitiyak ng mga prosesong ito na ang bawat pagpupulong ng SMD ay nakakatugon sa mahigpit na mga pamantayan sa pagganap.

Mga Pick-and-Place Machine at ang Kanilang Mga Accessory

Mga makinang pick-and-placekarapat-dapat ng espesyal na atensyon dahil pinapagana nila ang modernong produksyon ng electronics. Kung wala ang mga ito, imposible ang pag-assemble ng maliliit na bahagi ng SMD sa pang-industriyang sukat.

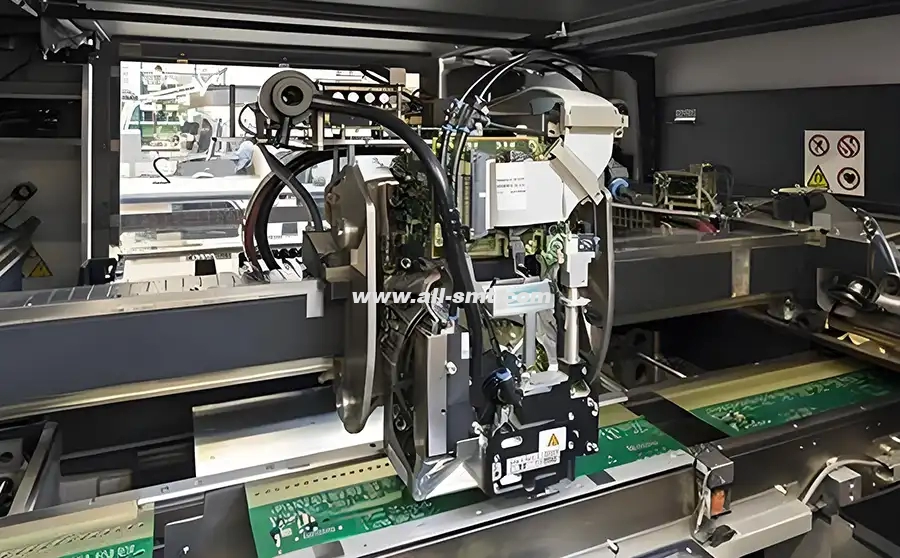

Ano ang Pick-and-Place Machine?

Apick-and-place machineay isang awtomatikong robotic system na naglalagay ng mga bahagi ng SMD sa mga PCB. Gumagamit ito ng mga suction nozzle upang kunin ang mga bahagi mula sa mga feeder, i-align ang mga ito gamit ang mga camera, at eksaktong ilagay ang mga ito sa mga solder pad. Ang mga makina ay mula sa entry-level na mga modelo ng desktop para sa prototyping hanggang sa mga high-speed na pang-industriyang unit para sa mass production. Ang kanilang katumpakan, kadalasan sa loob ng ±0.01 mm, ay ginagawang mahalaga ang mga ito para sa mga compact electronics ngayon.

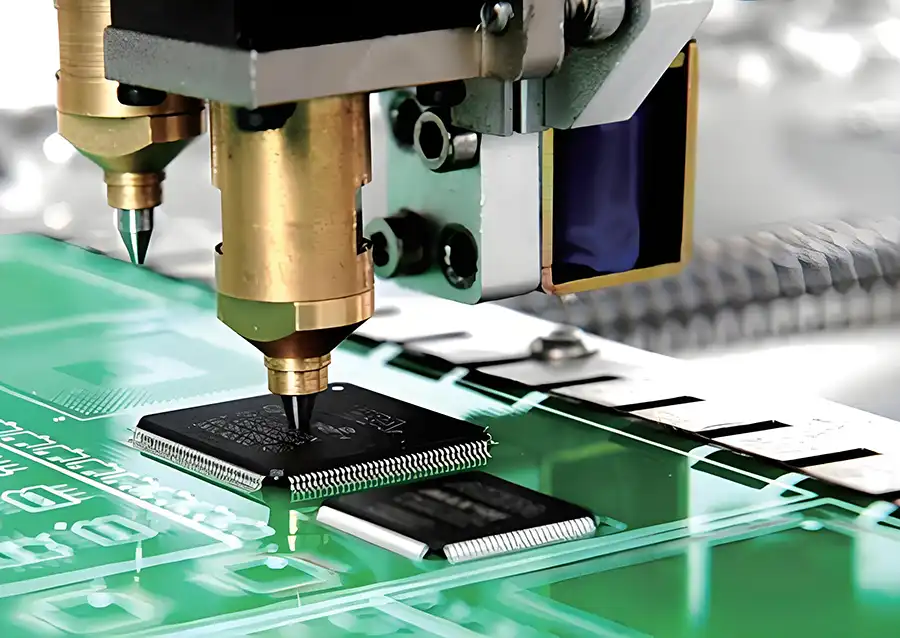

Paano I-mount ng Mga Pick-and-Place Machine ang Mga Bahagi ng SMD

Ang proseso ay nagsisimula kapag ang mga feeder ay naghahatid ng mga bahagi. Mabilis na gumagalaw ang ulo ng makina sa PCB, na ginagabayan ng software at mga sistema ng paningin. Ang bawat bahagi ay itinataas, naka-orient nang tama, at inilagay sa isang pad na may solder paste. Maaaring gumana ang maramihang mga ulo nang sabay-sabay, na binabawasan ang oras ng pag-ikot. Ang mga modernong makina ay humahawak ng mga bahagi na kasing liit01005 na mga pakete—mas maliit kaysa sa butil ng buhangin—habang pinapanatili pa rin ang halos perpektong katumpakan.

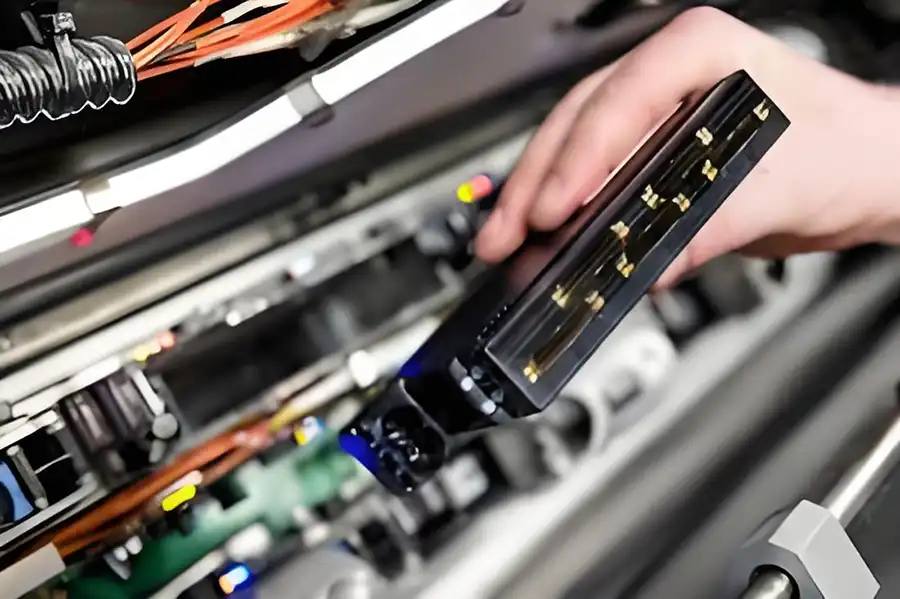

Mga Karaniwang Accessory at Bahagi (Mga Feeder, Nozzle, Tray, Cart)

Tinitiyak ng mga accessory ang maayos na operasyon ng makina:

• Mga feeder: Ang gulugod ng supply. Ang mga tape feeder ay humahawak sa karamihan ng mga bahagi, habang ang mga tray feeder ay namamahala sa mas malalaking IC.

• Mga nozzle: Mapagpapalit na mga tip para sa pagsipsip. Ang isang makina ay maaaring gumamit ng dose-dosenang mga nozzle depende sa pagkakaiba-iba ng bahagi.

• Mga Tray at Cart: Magbigay ng imbakan para sa mas malaki o hindi regular na mga bahagi, kadalasang pinagsama sa awtomatikong paghawak.

• Mga Sensor ng Bahagi: I-detect ang mga error tulad ng double pick o nawawalang mga bahagi.

• Mga Tool sa Splicing: Pahintulutan ang tuluy-tuloy na pagpapakain sa pamamagitan ng pagsali sa mga bagong reel sa mga umiiral na, na binabawasan ang downtime.

Ang mga accessory na ito ay hindi lamang nagpapabuti sa bilis ngunit pinapataas din ang ani at pagiging maaasahan.

Pagpapanatili at Pagpapalit ng Mga Bahagi ng Makina

Tulad ng lahat ng precision equipment, ang mga pick-and-place machine ay nangangailangan ng regular na maintenance. Napuputol ang mga nozzle pagkatapos ng libu-libong cycle, maaaring mawalan ng alignment ang mga feeder, at kailangang ayusin ang mga conveyor belt. Binabawasan ng mga iskedyul ng preventive maintenance ang downtime. Ang mga ekstrang bahagi—lalo na ang mga feeder at nozzle—ay dapat na madaling makuha upang matiyak ang maayos na produksyon.

Pagpili ng Maaasahang Supplier para sa Pick-and-Place Machine at Parts

Ang pagpili ng tamang supplier ay mahalaga. Ang isang maaasahang kasosyo ay nagbibigay hindi lamang ng mga makina kundi pati na rinserbisyo pagkatapos ng benta, pagkakaroon ng mga ekstrang bahagi, at teknikal na suporta. Ang mga pekeng accessories ay isang panganib sa merkado; ang paggamit sa mga ito ay maaaring magdulot ng mga error sa placement at pangmatagalang isyu sa pagiging maaasahan. Dapat makipagtulungan ang mga kumpanya sa mga pinagkakatiwalaang supplier na gumagarantiya ng pagiging tunay, nagbibigay ng mga serbisyo sa pagkakalibrate, at nag-aalok ng pagsasanay para sa mga operator.

Paano Matukoy ang Mga Bahagi ng SMD

Napakaliit ng mga bahagi ng SMD, na ginagawang mahirap ang pagkilala, lalo na sa panahon ng pagkumpuni o prototyping. Gumagamit ang mga inhinyero at technician ng ilang paraan upang matiyak ang tamang pagkilala sa bahagi.

Mga Code at Label sa Pagbasa

Maraming SMD resistors at capacitors ang gumagamitnumerical o alphanumeric code. Halimbawa, ang isang risistor na may markang "472" ay nangangahulugang 4,700 ohms. Ang mga malalaking IC ay kadalasang may malinaw na mga numero ng bahagi, habang ang mas maliliit na transistor ay maaaring magpakita lamang ng dalawa o tatlong titik. Ang mga markang ito ay naka-cross-reference sa mga datasheet ng tagagawa para sa kumpirmasyon.

Paggamit ng Multimeters para sa Pagsubok

Kapag nawawala o hindi malinaw ang mga code, umaasa ang mga technicianpagsubok ng multimeter. Ang mga resistors ay maaaring direktang masukat, ang mga capacitor ay nasubok para sa kapasidad, at ang mga diode ay nasuri para sa polarity. Ang pamamaraang ito ay karaniwan sa panahon ng pagkukumpuni kung saan hindi available ang mga datasheet.

Mga Reference Tool at Datasheet ng Manufacturer

Ang mga online na database at naka-print na reference chart ay tumutulong sa pag-decode ng mga marka ng SMD. Para sa mga IC at espesyal na bahagi, ang mga datasheet ng tagagawa ay nananatiling pinaka-maaasahang mapagkukunan. Nagbibigay ang mga ito ng mga de-koryenteng detalye, mga layout ng pin, at mga detalye ng packaging, na tinitiyak ang tamang aplikasyon.

Paghahambing ng SMD vs. THT (Through-Hole Technology).

Pinalitan ng teknolohiya ng SMD ang through-hole sa karamihan ng mga application, ngunit pareho pa rin ang nagsisilbing natatanging tungkulin. Ang pag-unawa sa kanilang mga pagkakaiba ay nakakatulong sa mga designer na pumili ng tamang solusyon.

Kahusayan sa Gastos

Ang pagpupulong ng SMD ay karaniwang mas matipid para sa mataas na dami ng produksyon. Ang mga awtomatikong makina ay naglalagay ng libu-libong SMD nang mabilis, na nagpapababa ng mga gastos sa paggawa. Ang through-hole, gayunpaman, ay ginagamit pa rin sa low-volume o prototype build kung saan katanggap-tanggap ang hand assembly.

Lakas ng Mekanikal

Ang mga through-hole na bahagi ay nag-aalok ng mas malakas na mekanikal na mga bono dahil ang kanilang mga lead ay dumadaan sa PCB at panghinang sa magkabilang panig. Ginagawa nitong mas angkop ang mga ito para sa mga konektor, mga transformer, o mga bahagi na nakalantad sa mekanikal na stress. Sa kaibahan, ang SMD ay umaasa lamang sa mga solder joints, na mas mahina sa ilalim ng puwersa ngunit sapat para sa karamihan ng mga application.

Pagiging maaasahan at Pagganap

Ang mga bahagi ng SMD ay nagbibigay ng mas maiikling mga daanan ng kuryente, binabawasan ang inductance at pagpapabuti ng pagganap sa matataas na frequency. Pinapayagan din nila ang double-sided na disenyo ng PCB, na nagdaragdag ng density. Ang mga through-hole na bahagi ay nananatiling kapaki-pakinabang para sa mga high-power na circuit at mga kapaligiran na nangangailangan ng matinding tibay.

Mga Trend sa Hinaharap sa SMD Technology

Ang teknolohiya ng SMD ay patuloy na nagbabago habang ang mga electronics ay nagiging mas maliit, mas mabilis, at mas pinagsama. Maraming mga uso ang humuhubog sa kinabukasan ng mga surface-mount device at mga paraan ng pagpupulong.

Miniaturization at Nano-SMD

Ang pangangailangan para sa mga portable at wearable na device ay patuloy na nagtutulakminiaturization. Ang mga bahaging dating itinuturing na maliit, tulad ng 0603 na pakete, ay pinapalitan na ngayon ng 01005 o kahit na nano-SMD na mga pakete. Ang maliliit na device na ito ay nagbibigay-daan sa mga inhinyero na magdisenyo ng mga ultra-compact na produkto gaya ng mga smartwatch, wireless earbud, at implantable na mga medikal na device.

Flexible at Wearable Electronics

Ang hinaharap na electronics ay hindi limitado sa mga matibay na PCB.Mga nababaluktot na circuitat ang mga nababanat na substrate ay nagbibigay-daan sa mga bahagi ng SMD na mai-mount sa mga hubog o naisusuot na ibabaw. Ang trend na ito ay nakikinabang sa mga industriya tulad ng pangangalagang pangkalusugan, kung saan ang mga sensor na isinama sa damit o mga patch ng balat ay nagbibigay ng tuluy-tuloy na pagsubaybay sa kalusugan.

AI at Automation sa SMT Assembly

Ang mga pick-and-place machine ay nagiging mas matalino. Sa pagsasama ngartipisyal na katalinuhan, maaaring mag-self-calibrate ang mga makina, mas mabilis na matukoy ang oryentasyon ng bahagi, at i-optimize ang mga path ng placement sa real time. Binabawasan din ng predictive maintenance ang downtime, dahil sinusubaybayan ng AI algorithm ang mga feeder, nozzle, at vision system para sa mga maagang palatandaan ng pagkasira.

Sustainable Manufacturing at Lead-Free na Mga Bahagi

Itinutulak ng mga regulasyon sa kapaligiraneco-friendly na mga pamamaraan ng pagpupulong. Ang walang lead na panghinang, mga recyclable na materyales, at mga reflow oven na matipid sa enerhiya ay karaniwan na ngayon. Nakatuon din ang mga tagagawa sa pagbabawas ng basura sa panahon ng pag-setup ng feeder at pag-optimize ng paggamit ng makina para sa mas berdeng produksyon.

Pagsasama sa IoT at 5G

Habang lumalawak ang mga network ng 5G at dumarami ang mga IoT device, dapat panghawakan ng mga bahagi ng SMD ang mas mataas na frequency at mas mababang pagkonsumo ng kuryente. Ang mga advanced na disenyo ng SMD ay nagbibigay ng mas mahusay na integridad ng signal, na sumusuporta sa lahat mula sa mga autonomous na sasakyan hanggang sa mga matalinong lungsod.

Gabay sa Pagbili para sa Mga Bahagi ng SMD

Ang pagpili ng tamang mga bahagi ng SMD ay mahalaga para sa matagumpay na pagbuo at pagmamanupaktura ng produkto. Tinitiyak ng maingat na diskarte sa pagbili ang parehong kalidad at pagiging epektibo sa gastos.

Pagpili ng Tamang Supplier

Iba-iba ang mga supplier sa pagiging maaasahan, availability ng stock, at serbisyo pagkatapos ng benta. Ang isang pinagkakatiwalaang supplier ay nagbibigay hindi lamang ng mga bahagi kundi pati na rintraceability at mga sertipikasyonupang patunayan ang pagiging tunay. Ang pakikipagtulungan sa mga awtorisadong distributor ay nakakabawas sa panganib ng mga pekeng produkto na maaaring makakompromiso sa pagiging maaasahan ng device.

Mga Salik na Nakakaapekto sa Presyo at Availability

Ang mga presyo ng SMD ay nakadepende sa uri ng bahagi, laki ng pakete, at mga kondisyon ng supply sa buong mundo. Ang mga kakulangan sa merkado, tulad ng mga nakikita sa panahon ng mga krisis sa semiconductor, ay maaaring tumaas nang husto ang mga gastos. Ang mga inhinyero ay dapat magplano ng mga diskarte sa pagkuha nang maaga sa yugto ng disenyo, isinasaalang-alang ang mga alternatibong bahagi kung posible.

Pag-iwas sa Mga Huwad na Bahagi ng SMD

Ang mga pekeng SMD ay lumalaking problema sa industriya ng electronics. Ang mga bahaging ito ay maaaring magkamukha ngunit kadalasan ay nabigo sa ilalim ng stress. Upang maiwasan ang mga ito, ang mga kumpanya ay dapat bumili lamang mula sa mga awtorisadong supplier, suriing mabuti ang mga marka ng bahagi, at gamitinX-ray inspeksyonodecapsulationmga pamamaraan para sa mga kritikal na bahagi.

Bultuhang Pagbili at Logistics

Para sa mataas na dami ng produksyon, binabawasan ng maramihang pagbili ang gastos sa bawat yunit. Ang mga supplier ay madalas na nagbibigay ng mga reel o tray na na-optimize para sa mga pick-and-place machine, na tinitiyak ang maayos na pagpapakain sa panahon ng pagpupulong. Mahalaga rin ang logistik—ang pagpili ng mga panrehiyong supplier ay nagpapaikli sa mga oras ng lead at nagpapababa ng mga panganib sa pagpapadala.

Nangibabaw ang teknolohiya ng SMD sa modernong electronics dahil naghahatid ito ng compact na disenyo, kahusayan sa gastos, at mahusay na pagganap. Mula sa maliliit na resistor hanggang sa mga advanced na integrated circuit, pinapagana ng mga bahagi ng SMD ang lahat mula sa mga smartphone hanggang sa mga medikal na device. Ang paggamit ng mga pick-and-place machine at ang kanilang mga accessory ay ginagawang posible ang high-speed, high-volume production, habang tinitiyak ng maingat na pag-sourcing at inspeksyon ang pagiging maaasahan. Habang patuloy na umuunlad ang electronics, mananatili ang SMD sa sentro ng inobasyon, pagmamaneho ng miniaturization, automation, at mas matalinong mga device para sa hinaharap.
